Ionel MERCA - Nume proiect
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Ce face?
Proiectul este un cub de leduri 3x3x3 cu diferite animatii distractive.
Care este scopul lui?
Scopul proiectului este crearea unui obiect decorational cu animatii interesante.
De ce credeţi că este util pentru alţii şi pentru voi?
Nu cred ca este foarte util doar ca este interesant si distractiv sa faci diferite animatii tari.
Descriere generală
Componente:
- Microcontroler - ATMEGA32PA
- LED-uri
- Rezistente
- Tranzistoare
Hardware Design
Componente
| Componenta | Cantitate | Pret(lei) |
| Placa | 1 | 10 |
| LED albastru | 27 | 10 |
| Rezistente 330Ω | 12 | 2 |
| Fire legatura | 2m | 1 |
| Tranzistoare BC337 | 3 | 1 |

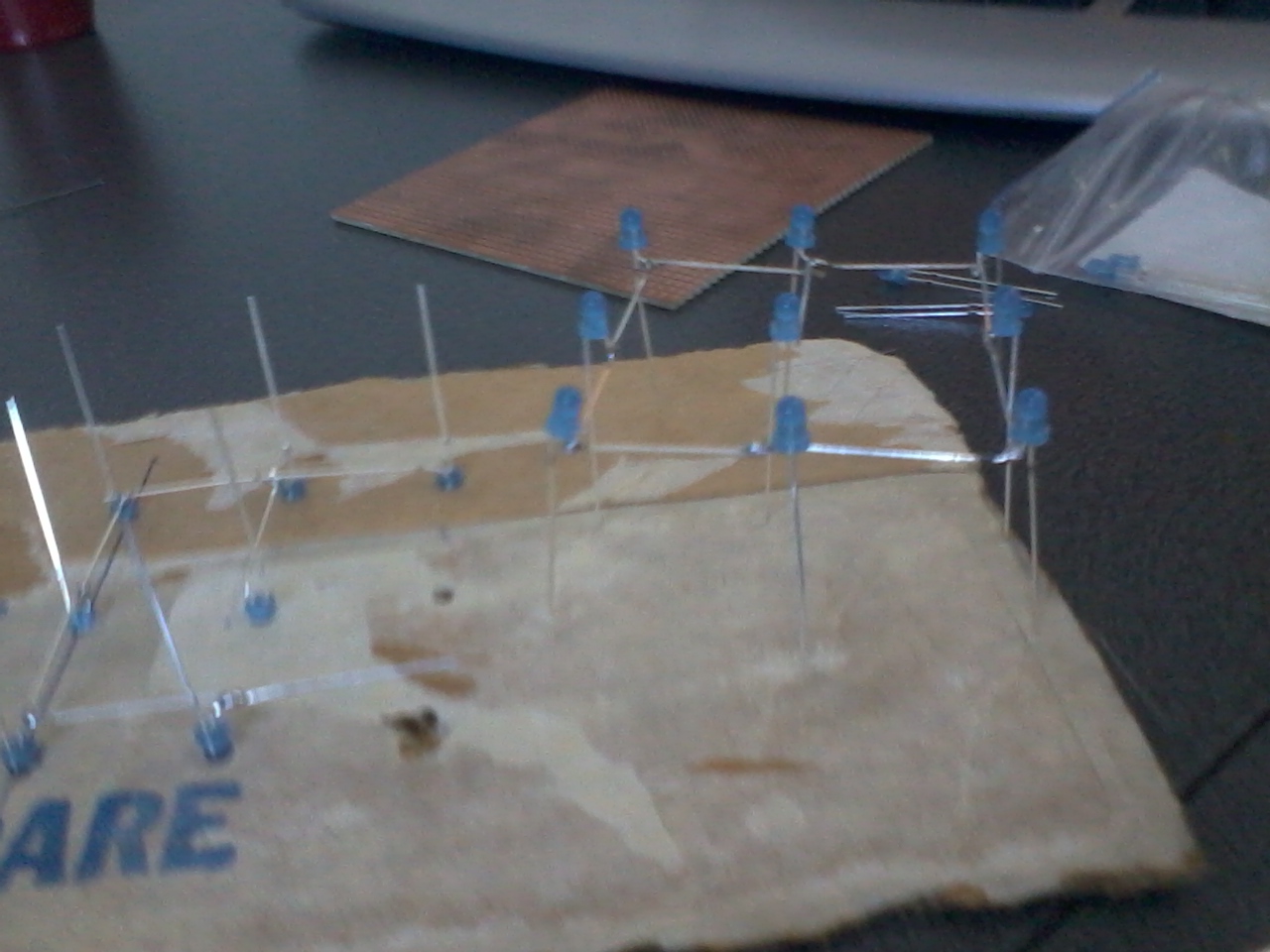

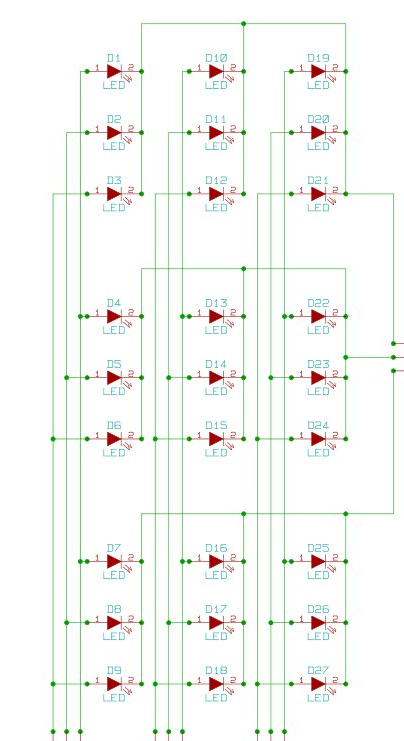

Am legat catozii a cate 9 leduri pentru a forma un patrat adica un nivel al cubului, apoi a legat fiecare anod de la un led de pe un nivel cu un anod de la un led de pe un nivel mai jos.Pentru primul nivel adica cel de jos am legat in serie cu coloana o rezistenta de 330 k si apoi am legat la un pin al microcontrolerului, deci in acest mod selectez coloana, pentru a selecta linia am folosit 3 tranzistoare BC337 sau BC338 npn am legat un fir pe fiecare nivel si l-am conectat la colectorul tranzistorului, emitorul l-am legat la masa iar in baza tranzistorului am legat o rezistenta de 330k pe care am legat-o apoi la un pin de pe microcontroler in acest mod selectez si nivelul. Deci pentru a selecta un anumit led ii setez nivelul si coloana corespunzatoare.
Software Design
Mediu de dezvoltare
Am folosit AVR Studio.
Surse si functii implementate
Am facut niste define-uri cu portul pe care se afla fiecare led si am implementat diferite animatii.
Rezultate Obţinute

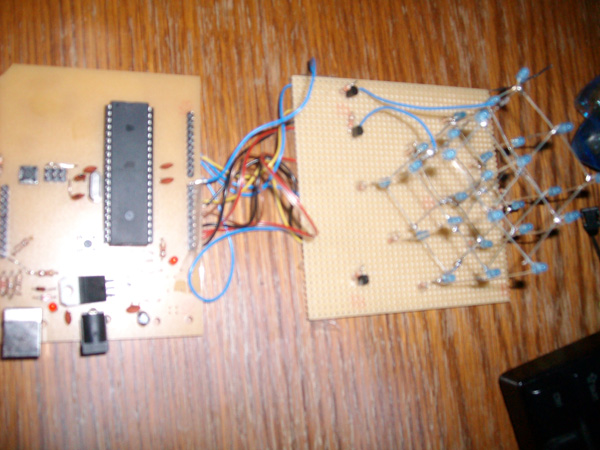

Un cub de leduri cu animatii tari.
Concluzii
Download
Bibliografie/Resurse
