Acum cateva luni mi s-a stricat pedala mea preferata de distorsie. Cum acest lucru s-a intamplat in perioada in care cautam o idee de proiect, am decis sa-mi realizez propria pedala de distorsie.

Pedala de distorsie preia semnalul “clean” de la chitara electrica si il distorsioneaza, obtinandu-se astfel sunetul celebru folosit in toate genurile de rock.

Proiectul cuprinde trei module:

• jack-uri I/O
• placuta PM 2013
• convertor D/A

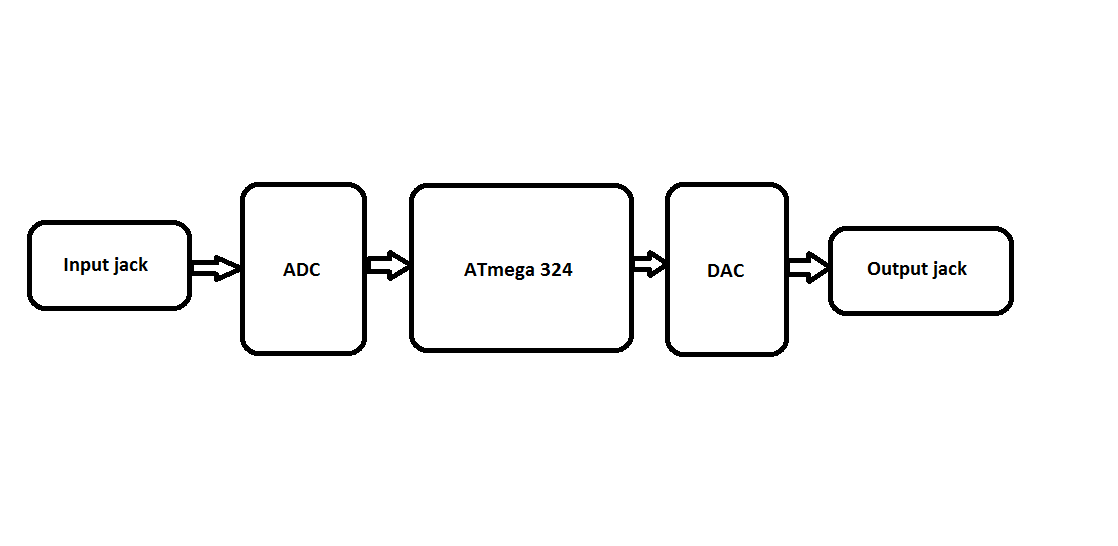

Schema bloc:

Placuta 2013

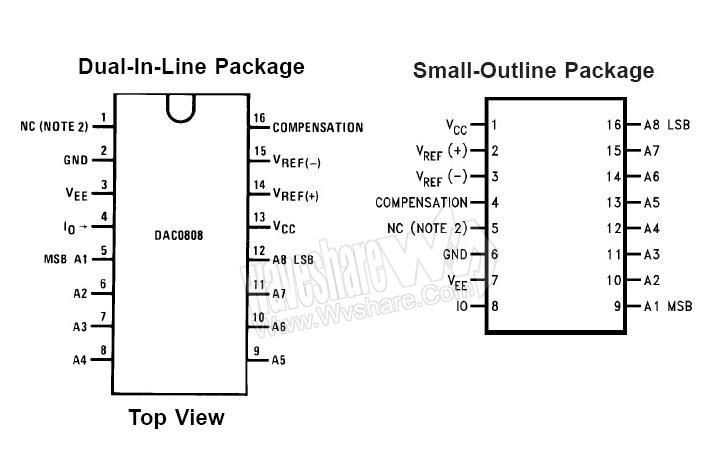

DAC0808

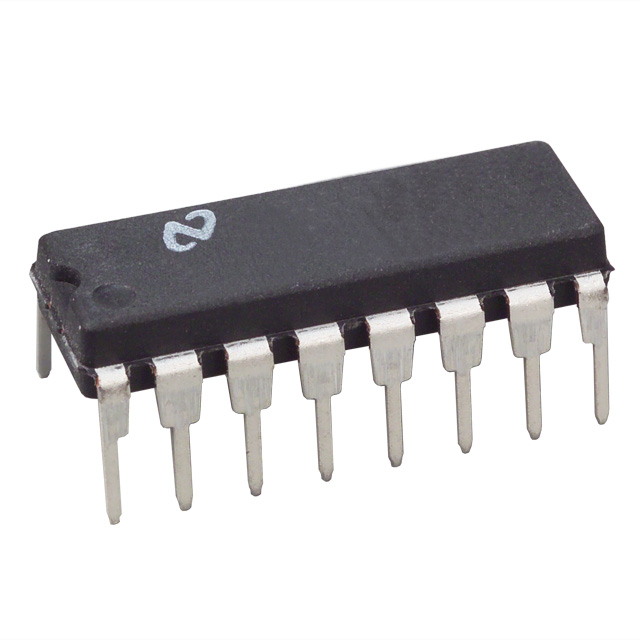

Principala piesa auxiliara folosita a fost convertorul D/A DAC0808. Acesta preia semnalul prelucrat (8 biti) de la microcontroller si il transforma intr-un semnal analogic, transmis catre output.

Pentru amplificarea semnalului de input am folosit functia de gain inclusa in convertorul A/D al microcontrollerului.

Mediul de dezvoltare folosit a fost Programmer's notepad (ca la laborator :D)

Algoritmul efectului de distorsie este unul banal: daca semnalul depaseste o anumita valoare (in functie de cantitatea de distorsie dorita), acesta este limitat la acea valoare.

Proiectul nu a fost finalizat, intrucat am descoperit (cam tarziu) o problema harware la placuta principala, care a ramas nerezolvata.

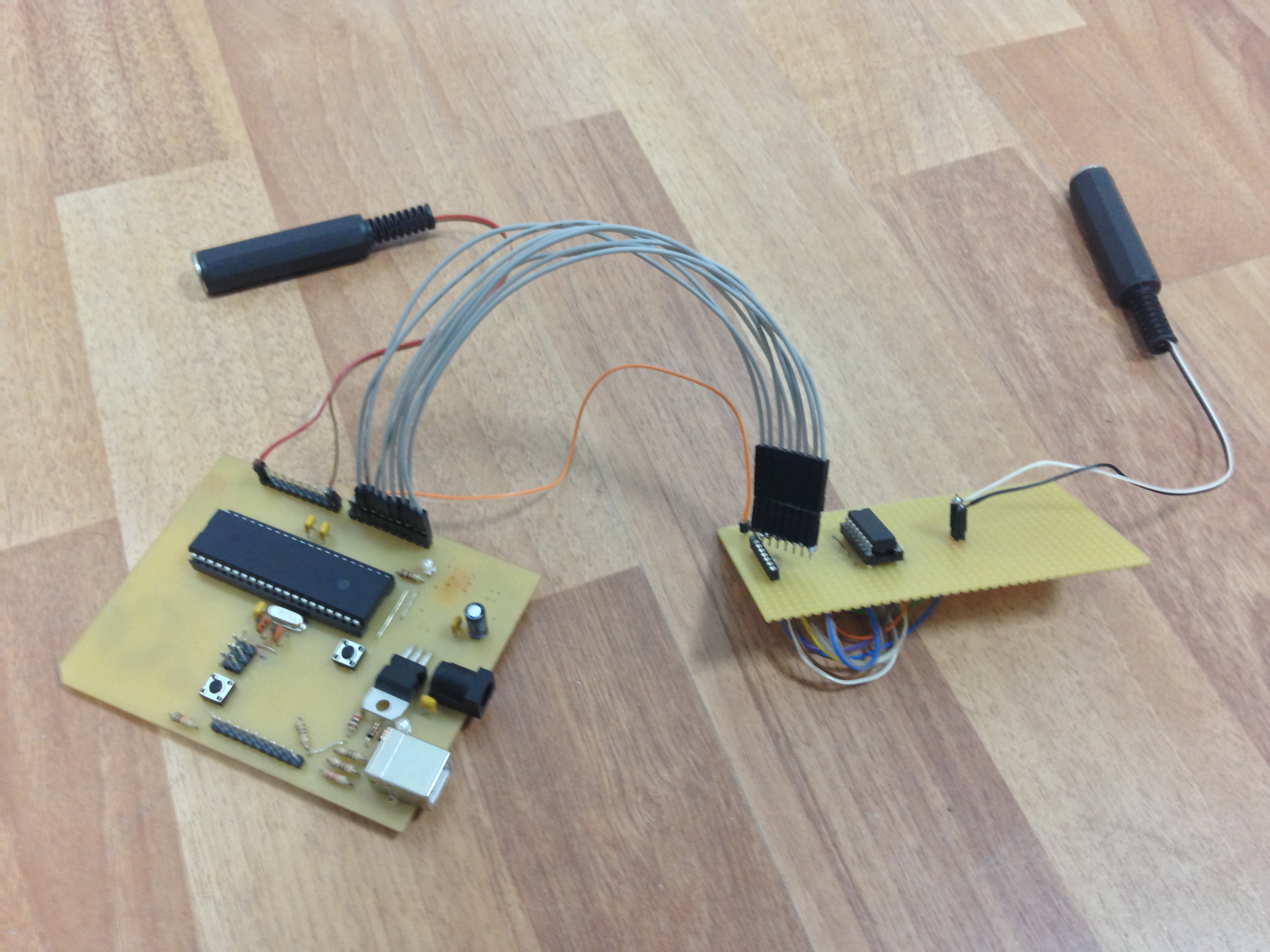

Montajul final:

Lucrand la acest proiect, am tras concluzia ca domeniul hardware este unul foarte meticulos, fiind unul rezervat, dupa parerea mea, persoanelor cu adevarat pasionate de acest domeniu.
