Stefan-Lucian BUCUR - Jack Out The Box

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

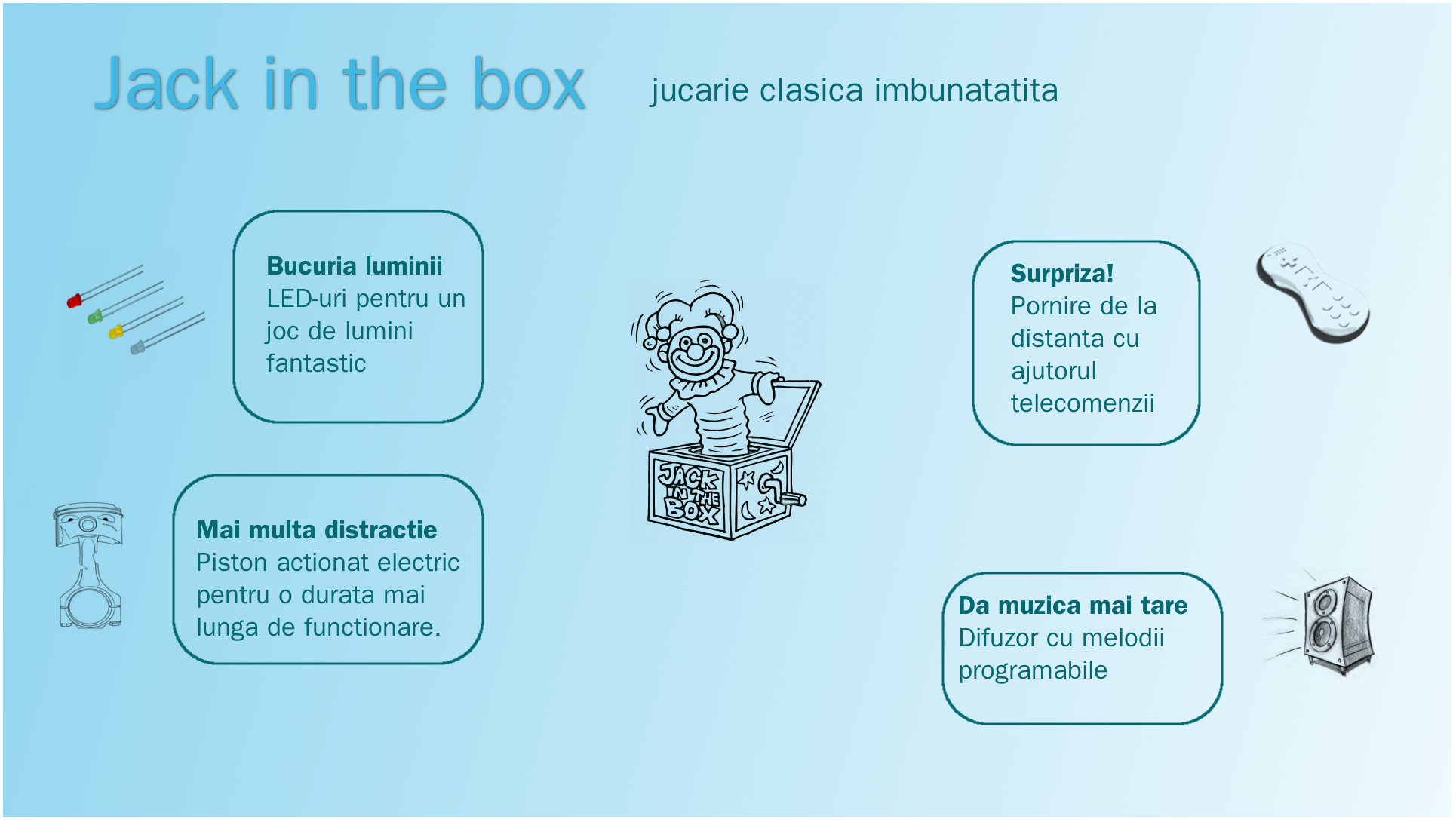

Proiectul meu este o jucarie clasica Jack in The Box imbunatatita, cu urmatoarele caracteristici:

este o jucarie care se roteste atunci cand te apropii de ea
este creata sa surprinda, astfel modul in care se roteste este cel putin ciudat

Ideea pentru acest proiect mi-a venit in timp ce ma uitam la un film si am vazut un Jack in the box. M-am gandit ca acest design ar putea fi imbunatatit daca jucaria ar incepe sa se miste cand te apropii de ea, nu atunci cand deschizi cutia.

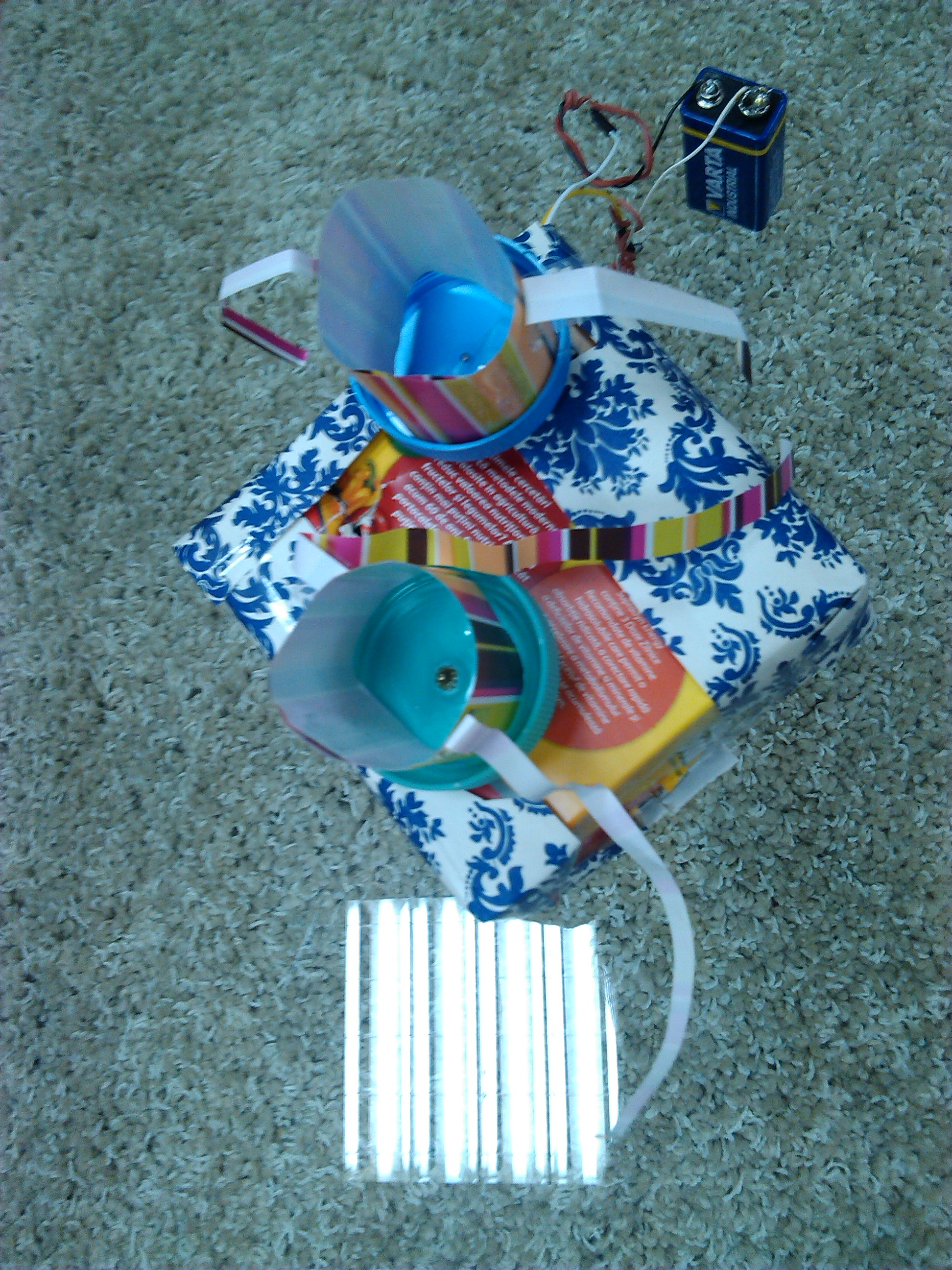

Aceasta este versiunea finala (poate reusesc sa il ambalez mai bine pana maine)

Si un video:

Descriere generală

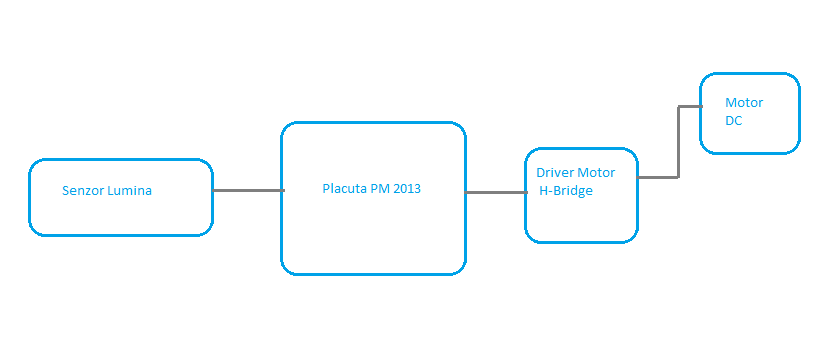

Proiectul meu foloseste 4 module : senzorii, placuta PM 2013, driverul de motor si motorul.

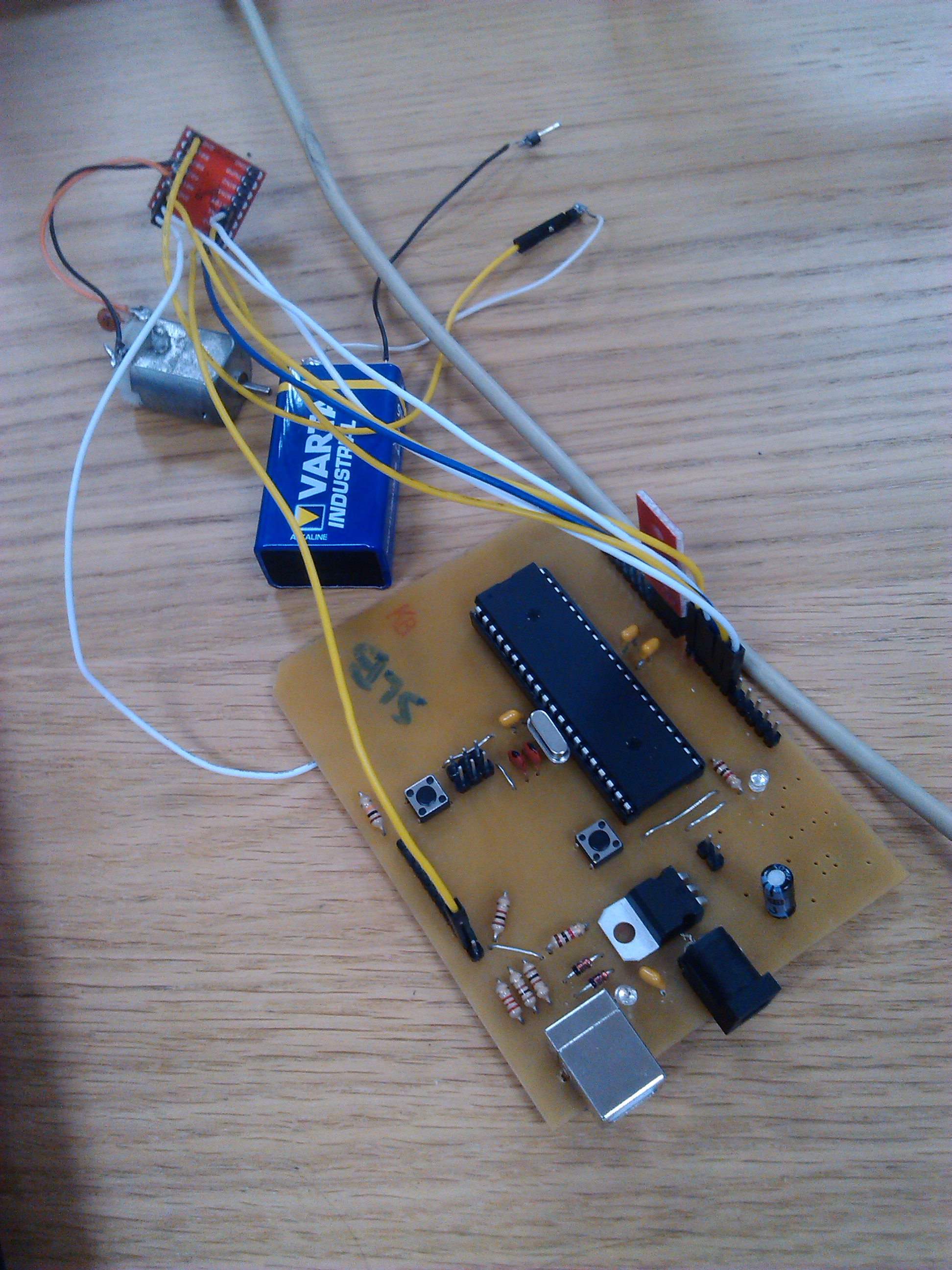

Aici se vede modul de legare al pieselor (scuzati haosul general :)).

Senzorul (cel rosu infipt in placuta) trimite valoarea luminii din camera placutei, iar placuta foloseste driverul pentru a controla motorul (modul de control este foarte flexibil, se poate controla viteza si directia de rotire).

Hardware Design

Placuta 2013

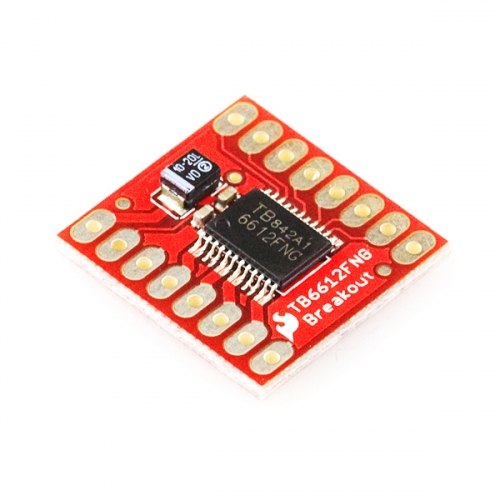

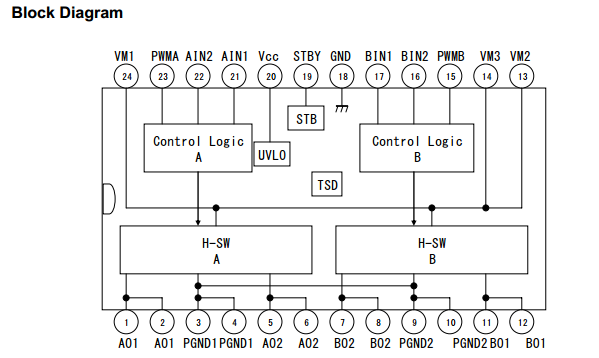

Driver TB6612FNG

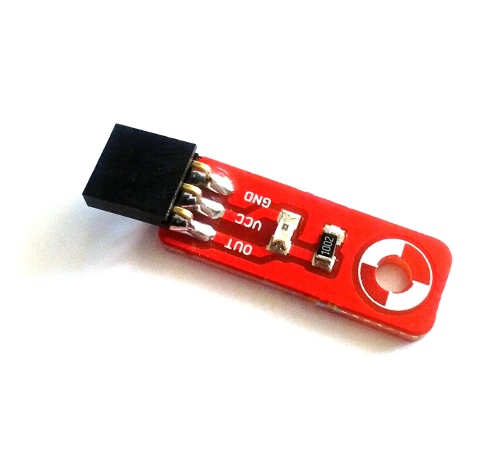

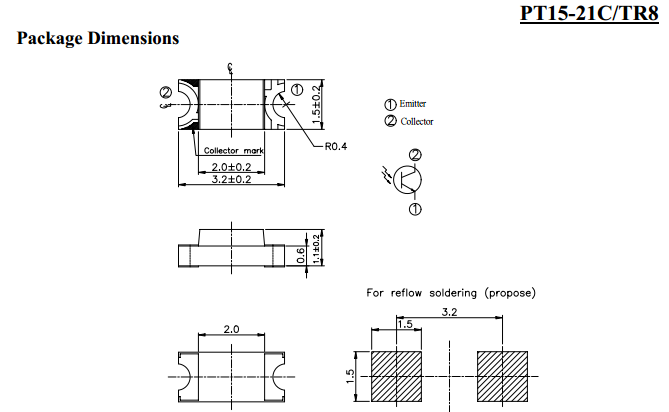

Senzor Lumina Brick

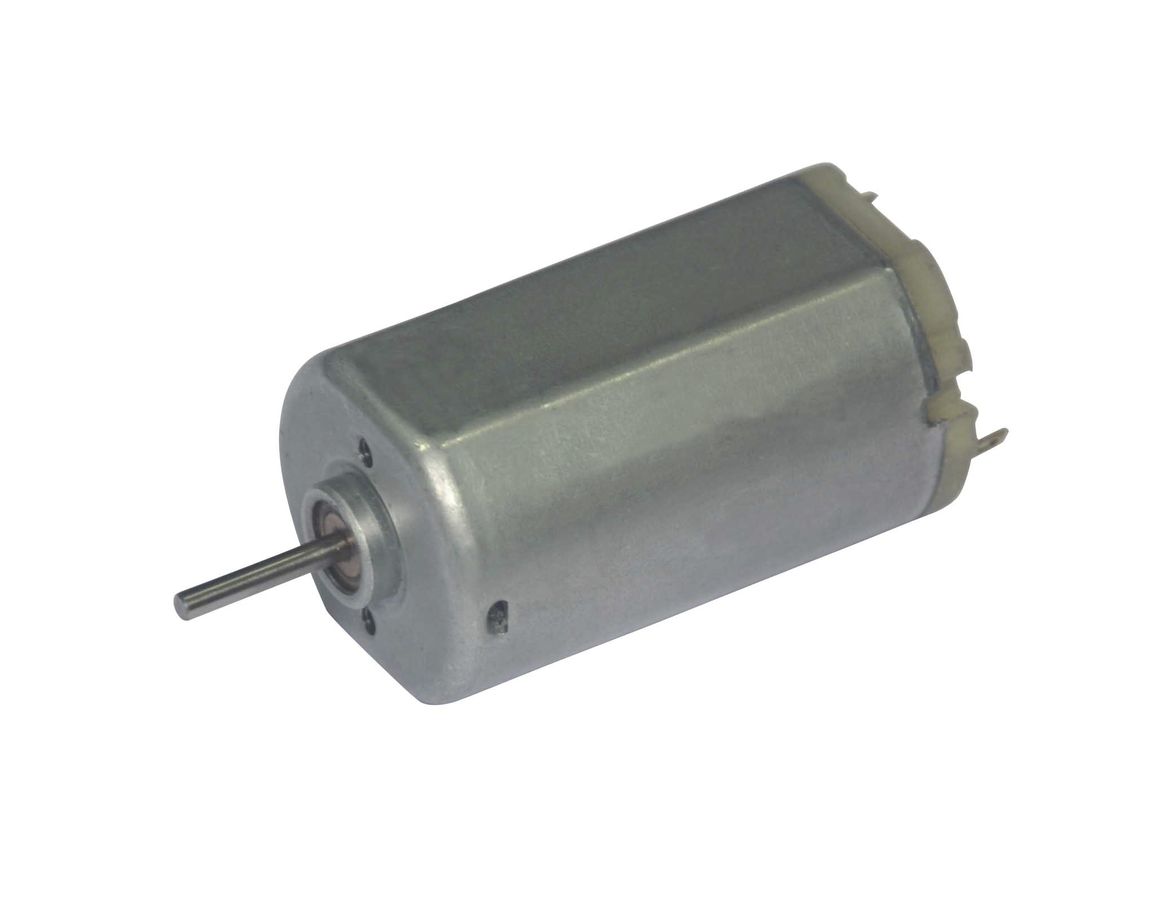

Motor dc 6-15V		astea le-am recuperat de pe o masina stricata

Pentru proiectul final am folosit urmatoarele piese:

driver motor H-Bridge TB6612FNG de pe robofun : http://www.robofun.ro/driver-TB6612FNG?keyword=driver&category_id=0
senzor lumina brick http://www.robofun.ro/senzori/lumina/senzor-lumina
baterie 9V Varta
9 conectori mama-mama(fata-fata :))

Pe langa acestea, am mai cumparat si alte piese, dar nu le-am folosit:

driver de motor H-Bridge L298N
4 diode 1N4004
senzor telecomanda infrarosu brick http://www.robofun.ro/senzor-telecomanda-infrarosu?keyword=telecomanda&category_id=0

Primele doua componente le-am cumparat pentru a-mi construi singur driverul, dar nu am reusit sa fac componenta sa mearga, asa ca am apelat la o solutie gata facuta. Initial am vrut sa fac ca jucaria sa fie comandata prin infrarosu cu o telecomanda, dar mi-am dat seama prea tarziu cat de complicat este acest lucru.

Software Design

Am realizat acest proiect pe Windows 7, cu WinAvr si Notepad++ (am dar make-urile din cmd :)). Instalarea a fost fost simpla, pentru asta am folosit link-urile din BootLoadHID, pentru gcc si winavr. Nu am folosit librarii exerne, intrucat proiectul nu a avut o complexitate prea mare.

Rezultate Obţinute

In urma proiectului am obtinut o jucarie functionala (desigur, cu mai putine feature-uri decat am vrut initial :|), al carui design poate fi imbunatatit (atat electronic cat si exterior).

Concluzii

Dupa aceast proiect am obtinut o experienta prima-mana a designului hardware, si a fost mult mai greu decat ma asteptam, cel putin pentru mine. Am invatat de respect oamenii care lucreaza in acest domeniu.
