Proiectul meu este un pian electric fromat din 8 butoane care vor sa fie clape.
Momentan am ramas la stadiul de interpretare a gamei majore C.

Initial avea si functionalitatea de redare si inregistrare dar nu l-am terminat.

Am facut clapele din butoane conectate la o placa unde am si difuzorul.

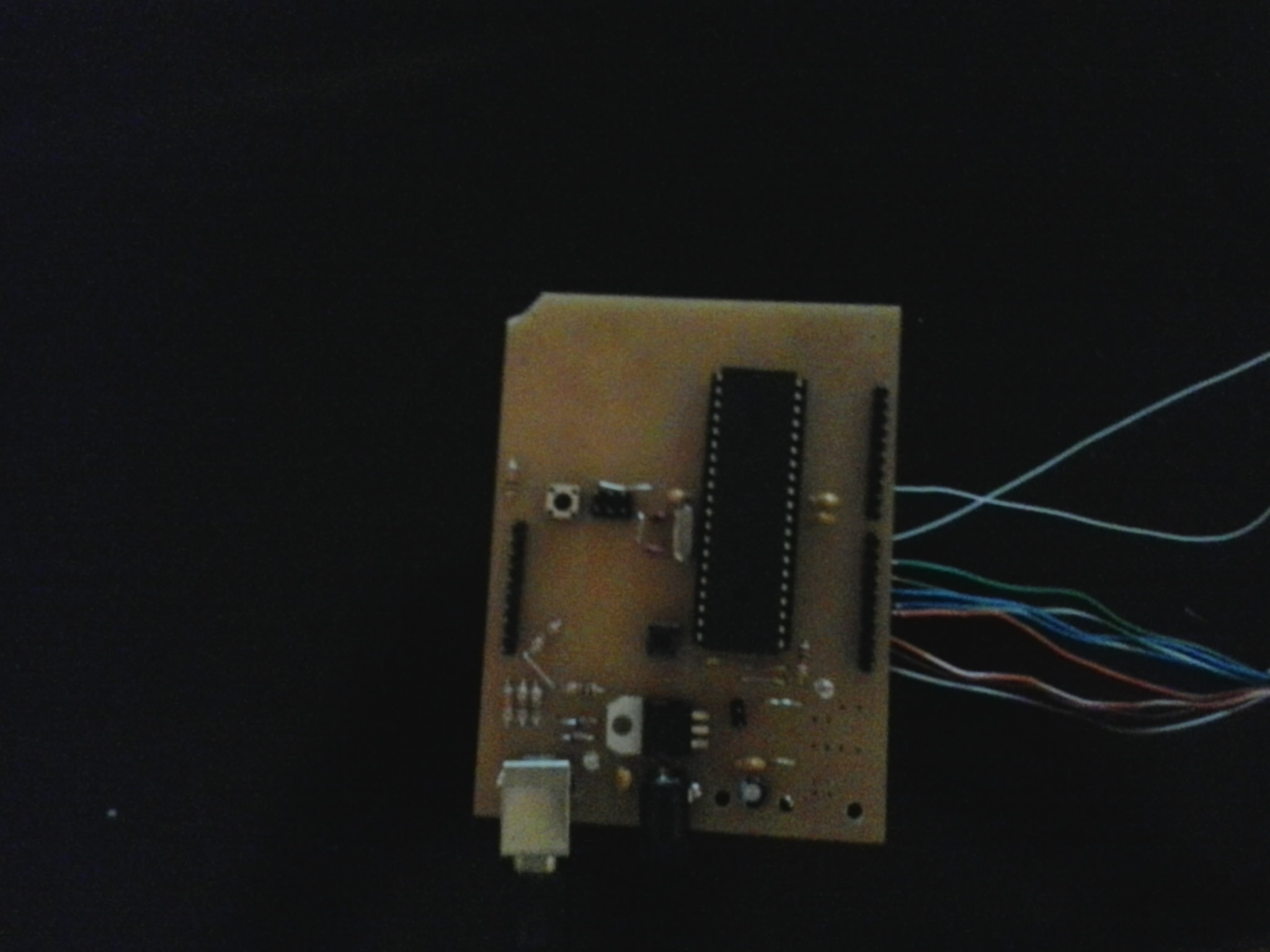

Butoanele si difuzorul se conecteaza la placa ATMega324, butoanele ca input si difuzorul ca output.

Claviatura contine 8 butoane care sunt asezate in ordinea notelor in gama.
Difuzorul reda aceste note in functie de frecventa lor.

Initial trebuia sa mai am si 2 butoane pentru play si record.

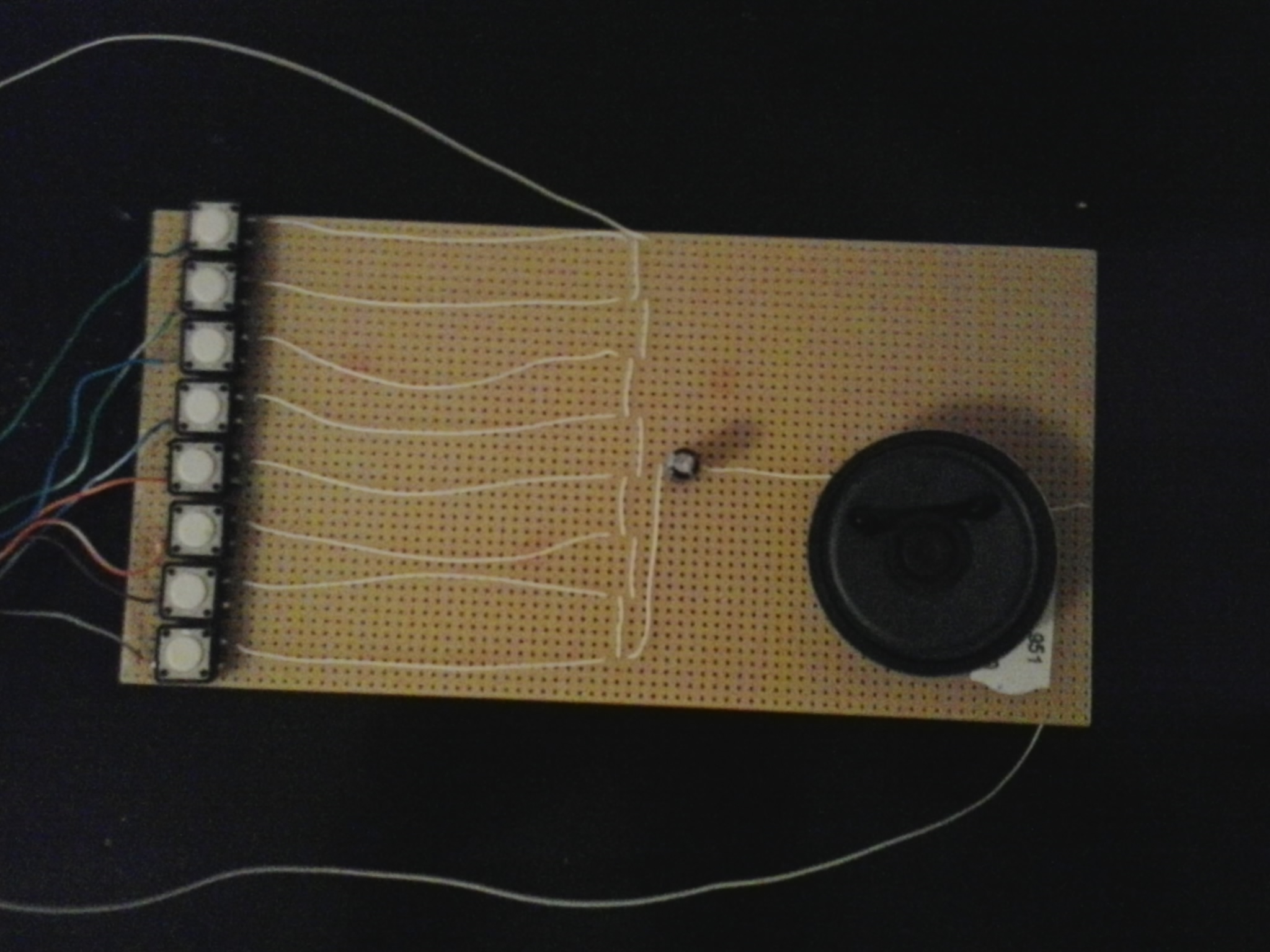

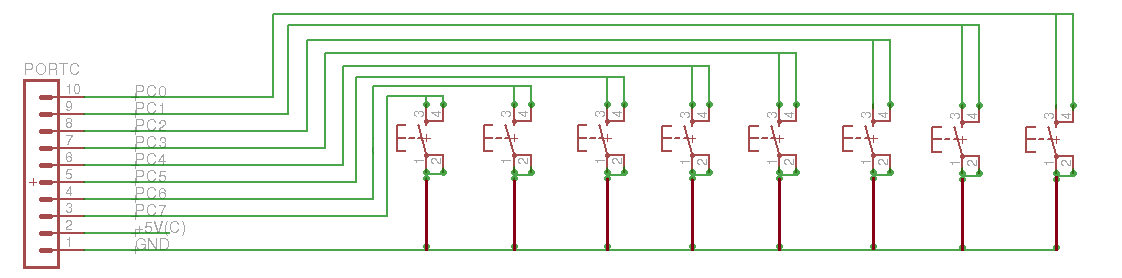

Am daugat o placuta la care am conectat 8 butoane la portul C

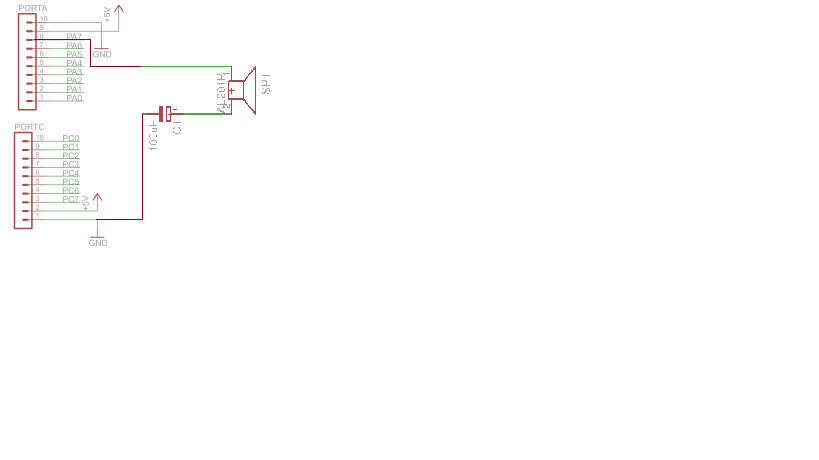

si difuzorul si un condesator la portul A.

Am legat totul la ground-ul de la portul C.

Pentru ce voiam initial sa fac aveam nevoie de un divizor rezistiv la cele 8 butoane si in functie de
potentialul fiecaruia trimiteam o frecventa difuzorului.

Mai trebuia si un potentiometru pentru calularea schimbarea gamei de note.

Am scris in programemr`s notepad si am compilat cu avr gcc. Am resuit intr-un final sa fac sa bazaie un pic difuzorul la apasare pe clape folosind lab0.

Sa va apucati din timp pentru ca numai gasiti piese si nici numai aveti timp pe ultima suta daca nu merge placuta principala (cazul meu).
Este un proiect meticulos pentru cei pasionati.

Am aici o arhiva continand codul meu sursa si makefile-ul, cam ce cred eu ca trebuie sa fie.

mecuvladsource.zip

Labolatoarele
Datasheet

Hardware:

• o placuta de test (am vrut sa iau legat in linie dar nu aveau si am luat multe fire in schimb)
• multe fire
• 8 butoane (mi-au dat mari ca mici nu mai aveau)
• un difuzor 7.5ron 8Ω
• un condensator pentru difuzor de 100µF
• un cablu utp pentru conectarea cu placuta atmega
