Proiectul reprezinta un detector de metale. Scopul acestuia este unul evident: de a detecta metale. Toata ideea cu detectorul de metale ca proiect pentru PM mi-a venit din simplul motiv ca, de ceva timp ma gandeam sa creez unul, insa pana acum nu am avut ocazia. Ca si utilitate, ar pueta fi folosit pentru a detecta fire de cupru/tevi prin pereti sau conducte prin pamant.

Proiectul cuprinde urmatoarele module:

1. detectorul de metale format din
2. placuta PM 2013
3. placuta cu leduri si buzzer pentru feedback

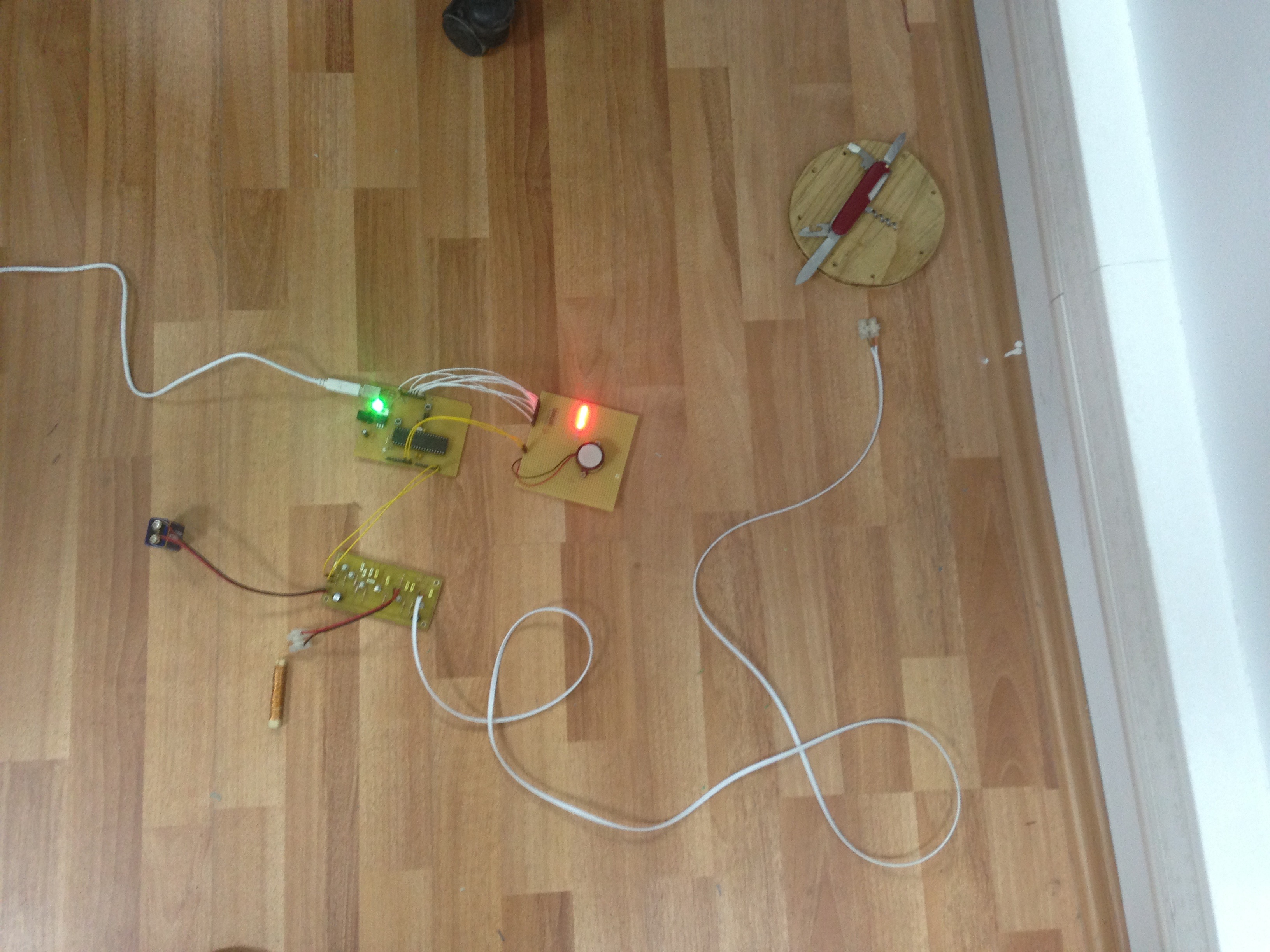

Schema generala proiect:

Detectorul de metale contine urmatoarele componente hardware:

• bobina care detecteaza metalele:cerc de lemn de 150mm diametru in jurul caruia am infasurat de 10 ori sarma de cupru de 0.25mm grosime (in total 5m lungime)
• bobina receptoare: cilindru de lemn de 50mm lungime cu 10mm diametru in jurul caruia am infasurat de 120 de ori sarma de cupru de 0.25mm grosime (in total 4.8m lungime).
• placuta - detector de matale la care am folosit urmatoarele componente: cele 2 bobine de mai sus, baterie de 9V, rezistente(6 de 10kΩ, 1 de 1kΩ, 1 de 2.2MΩ, 2 de 39kΩ), condensatoare(2 de 220µF, 5 de 0.01µF, 5 de 0.1µF), 6 tranzistoare 2N2222A.
• 2 riglete pentru a conecta firele de la bobine.

Pacuta de la laborator contine doar componentele de baza, nu am adaugat nimic in plus.

Placuta pentru feedback am folosit urmatoarele componente hardware:

• 7 leduri
• 1 buzzer de 8V
• 7 rezistente de 1kΩ

Schema electrica detector de metale:

Astfel, iesirea de la detectorul de metale am legat-o la pinii PA0 si PA1, cele 7 leduri de pe placuta de feedback la pinii PD0-PD7, iar buzzer la pinul PC5.

Mediul de dezvoltare folosit a fost Programmer's Notepad.

Programul implementat aprinde cele 7 leduri de la placuta de feedback si porneste buzzerul, insa fara legatura cu detectorul de metale, deoarece partea de hardware nu functioneaza in totalitate.

Rezultatele obtinute in urma proiectului au fost minime, in conditiile in care detectorul de metale nu functioneaza la parametrii optimi.

In concluzie, detectorul de metale nu functioneaza. Acest lucru ar putea fi cauzat de una din urmatoarele: - placuta pentru partea de detectie de metale cu are toate componentele lipite bine, lucru putin probabil, deoarece am verificat foarte mult acst lucru. - cele 2 bobine nu oscileaza la aceeasi frecventa, ceea ce este destul de plauzibil.

Nu am nicio resursa software, dace nu am adaugat nimic aici.

Acest proiect l-am realizat urmand tutorialul de la urmatoarea pagina:

bfo.htm
