Tudor-Ştefan DRĂGAN - UTP tester cu afisaj LCD
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Am incercat sa fac un UTP tester care sa iti arate ce tip de cablu este sau daca este defect si sa iti afiseze lungimea cablului. Unul din obiective a fost sa il fac sa arate cat mai bine si sa functioneze cum ar trebui, urmand ca ulterior sa-l vand pe milioane de dolari si sa fac un ban cinstit!
Descriere generală

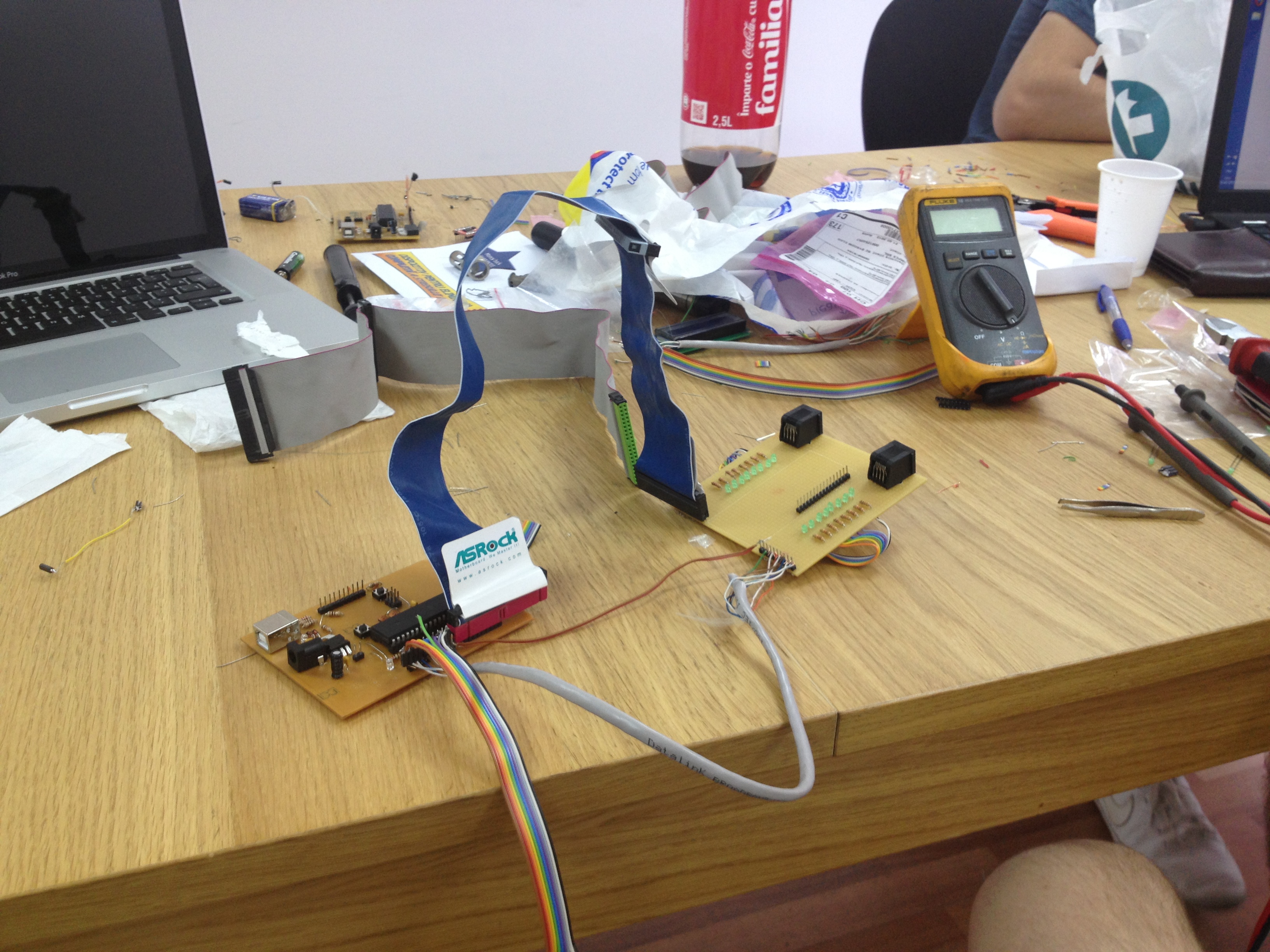

Primul prototip:

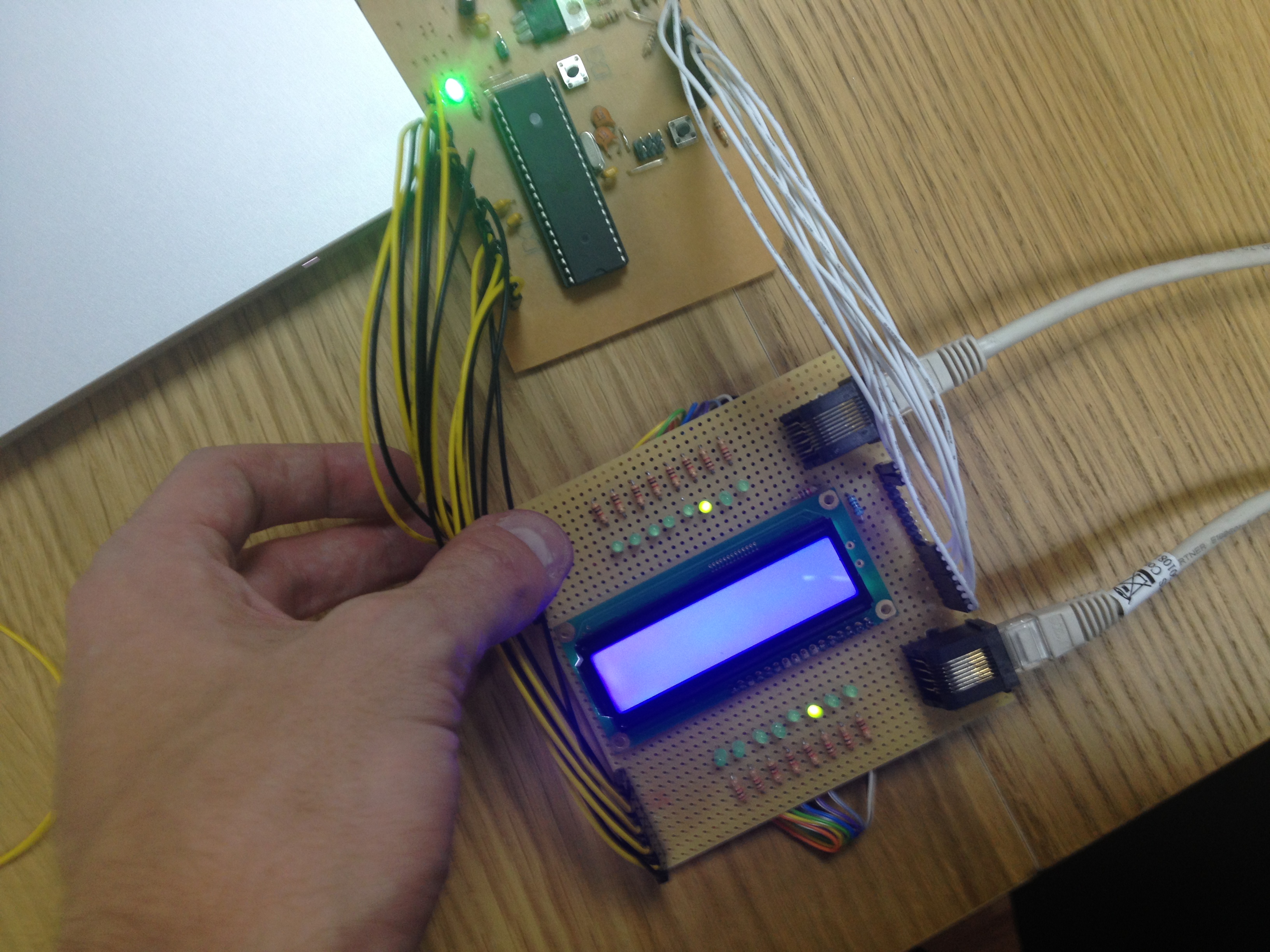

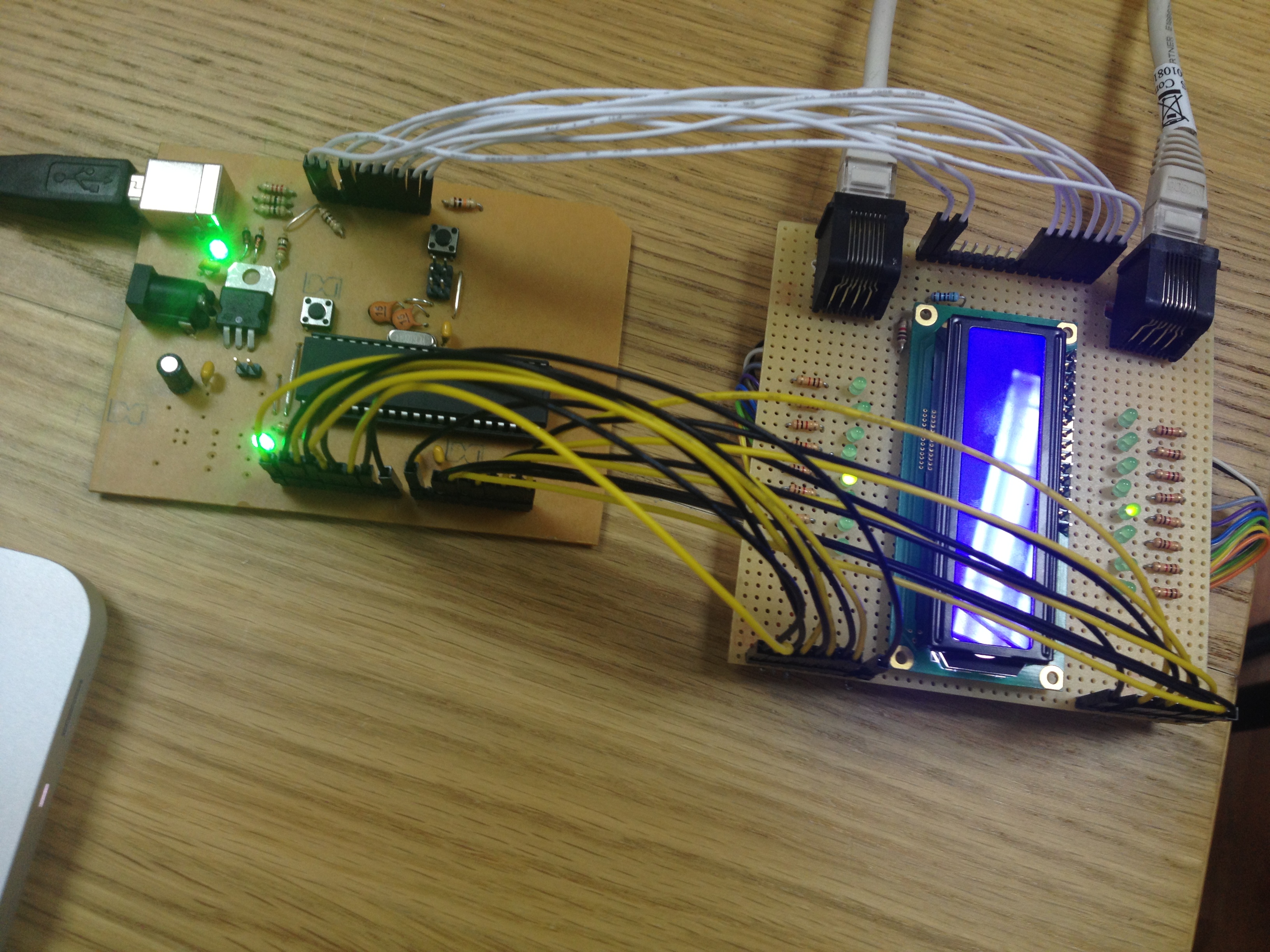

Produsul finit:
Hardware Design

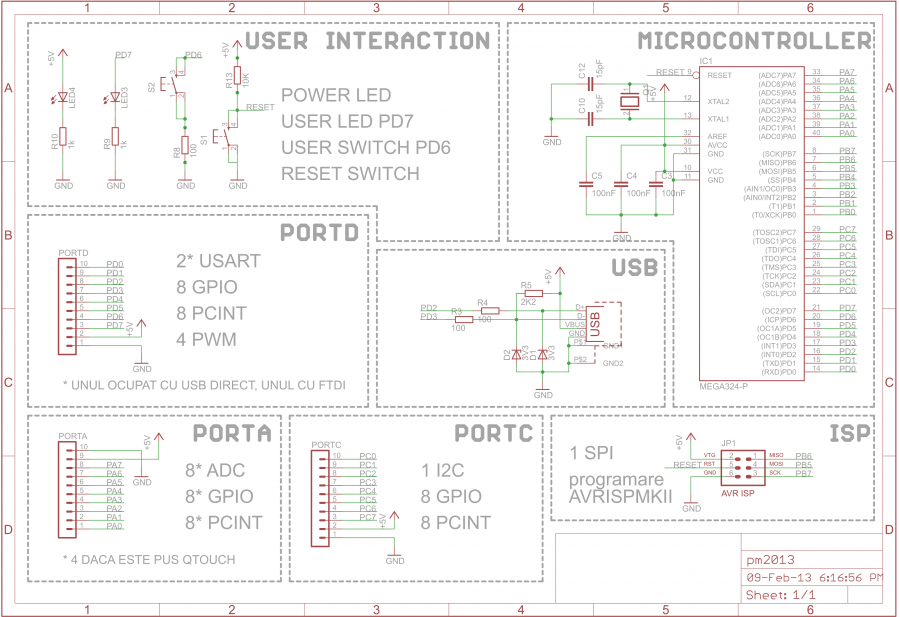

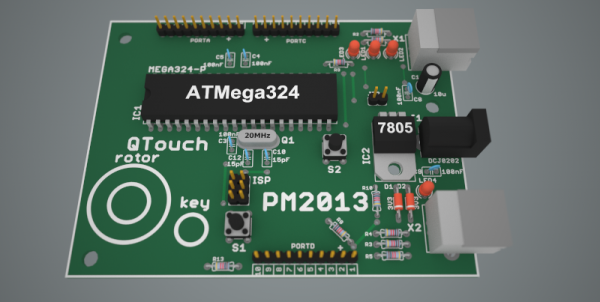

| Placuta 2013 |  |  |

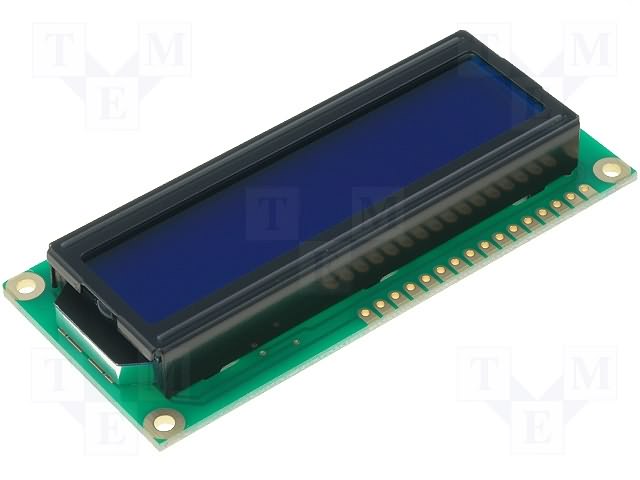

| LCD Raystar RC1602B-BIW-ESV |  | 1 bucata |

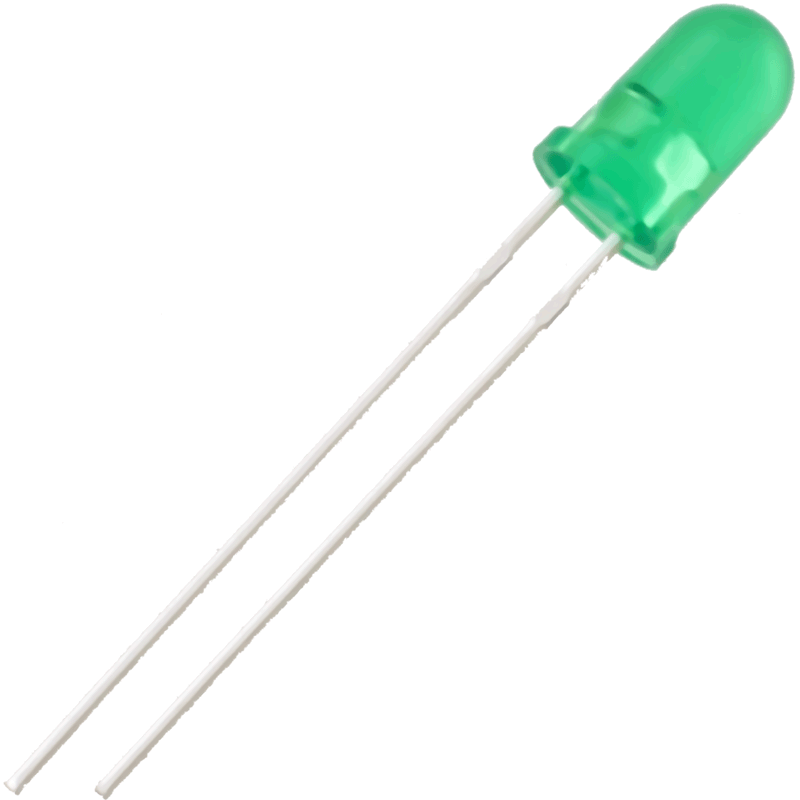

| LED Verde |  | 16 bucati |

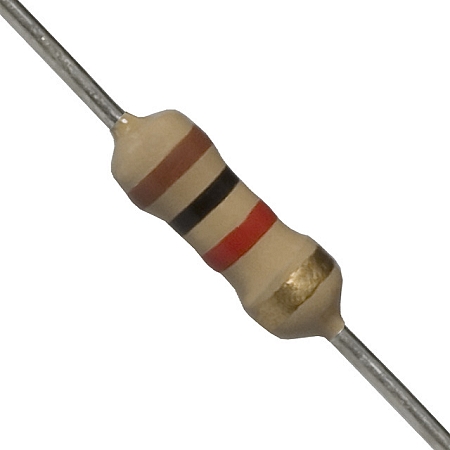

| Rezistente 1k Ohm |  | 18 bucati |
Software Design
Pentru LCD am folosit biblioteca din laborator. IDE-ul pe care l-am folosit a fost Sublime Text 2 si am compilat cu avr-gcc. Pentru incarcarea programului am folosit bootloader-ul de la laborator.
Rezultate Obţinute
Nu bune. (Glumesc!)
Concluzii
In final totul a iesit bine. Testerul merge si chiar daca la inceput am fost destul de sceptic in legatura cu acest proiect, am reusit sa-l duc la bun sfarsit.
Download
Jurnal
Bibliografie/Resurse
LCD Datasheet.
Proiect UTP Teste PM 2012.
