Proiectul consta in realizarea unui cub de leduri 3D de dimensiune 4X4X4 ce reda o serie de jocuri de lumini, in functie de lumina din camera: daca in camera este intuneric ledurile se vor aprinde. Scopul proiectului: divertisment, folositor ca obiect decorativ, luminitele pe timpul noptii incantand privirile.

Am ales acest proiect deoarece mi s-a parut interesanta ideea de joc de lumini.

Componente utilizate:

• placuta de la prima etapa

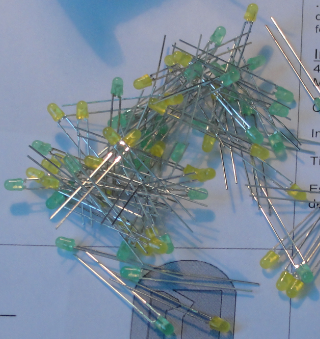

• 64 led-uri de 3 mm

• 16 rezistente 220 ohmi

• 4 rezistente 2k2 ohmi

• 4 tranzistoare BC337 NPN

• fotorezistor

• fire de legatura

Schema electrica:

Mod de realizare:

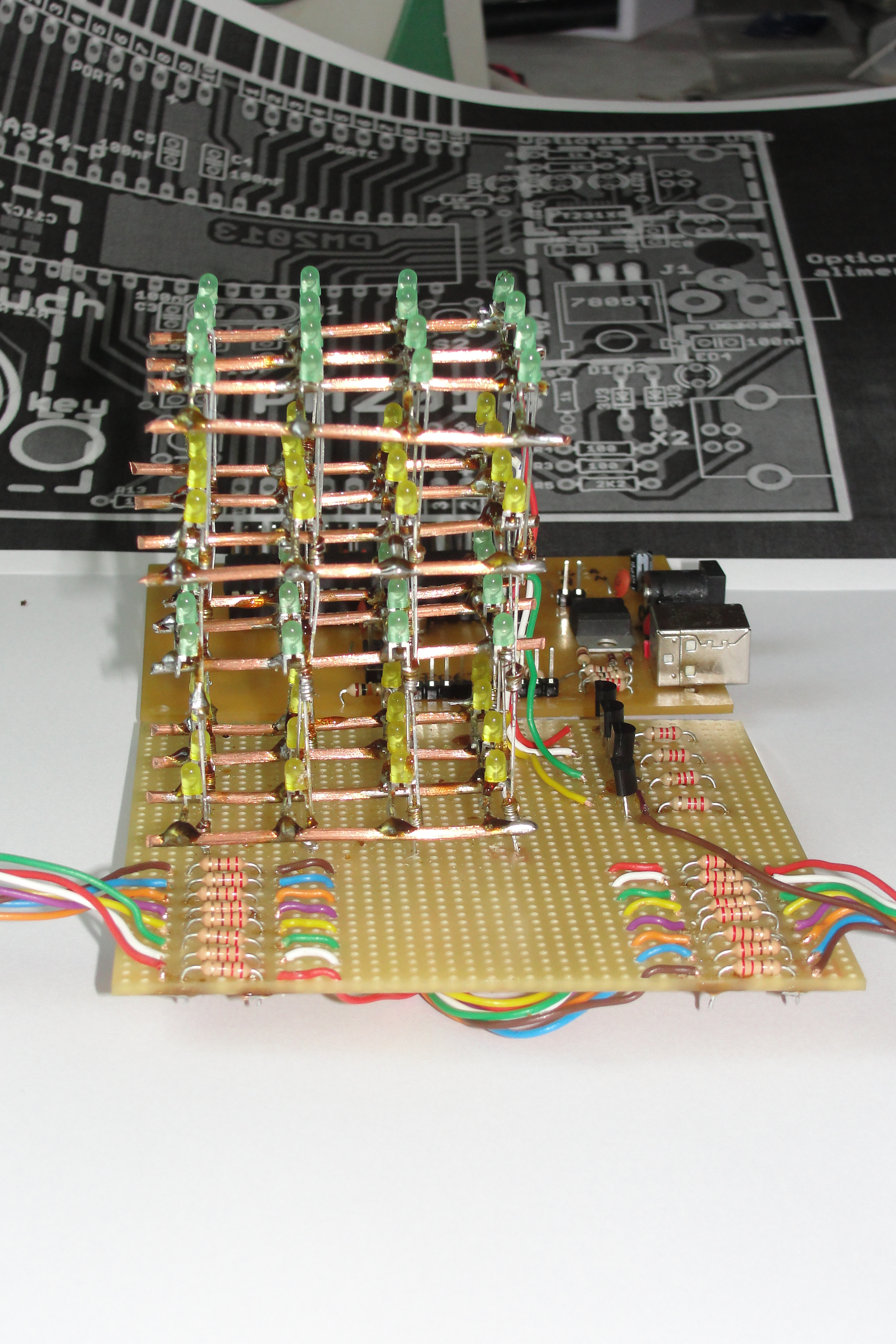

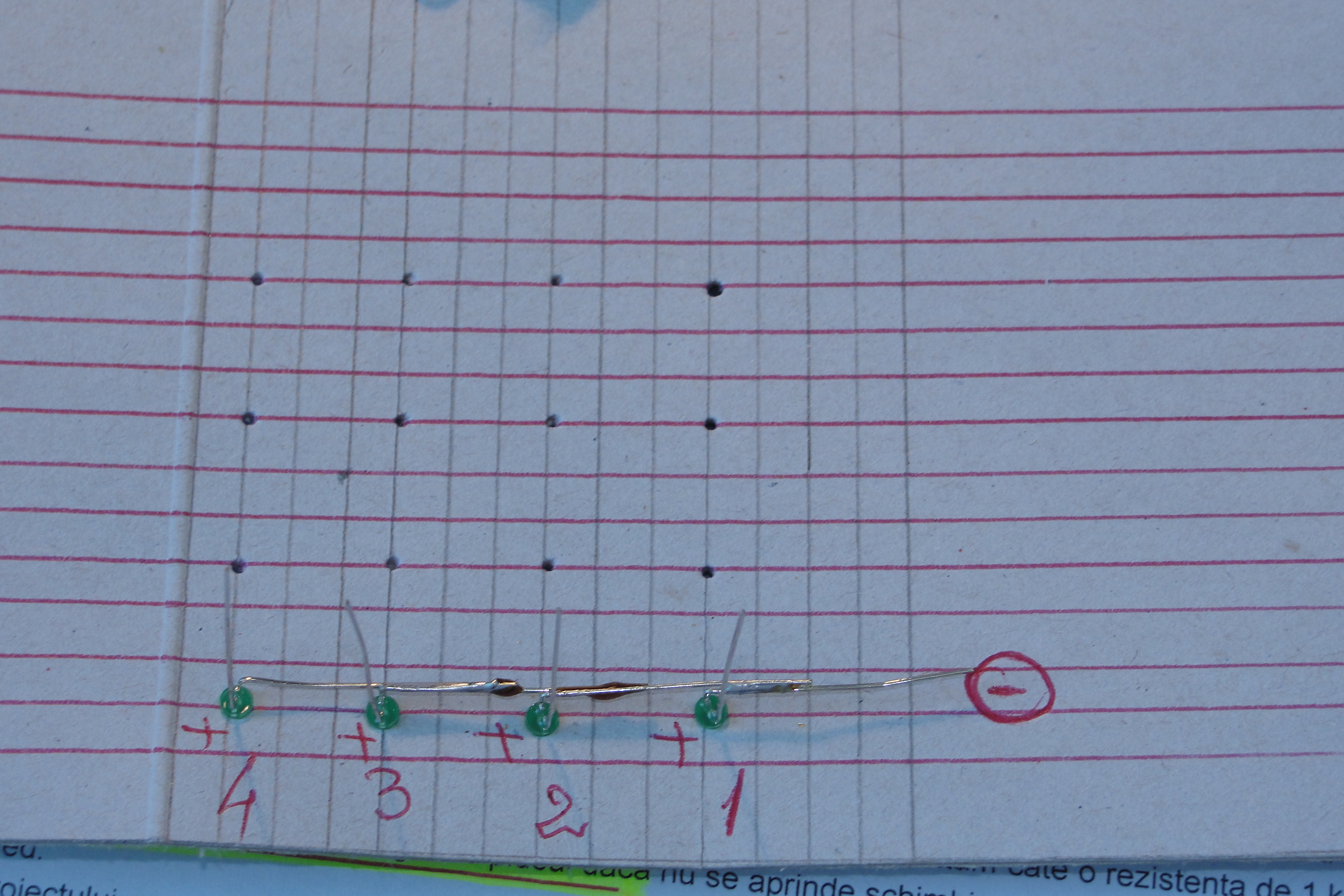

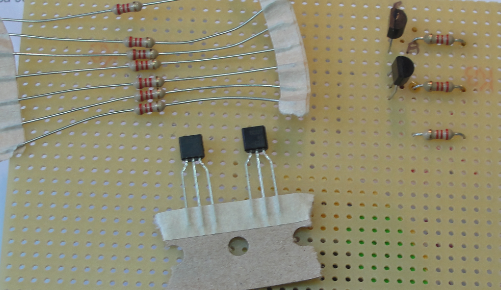

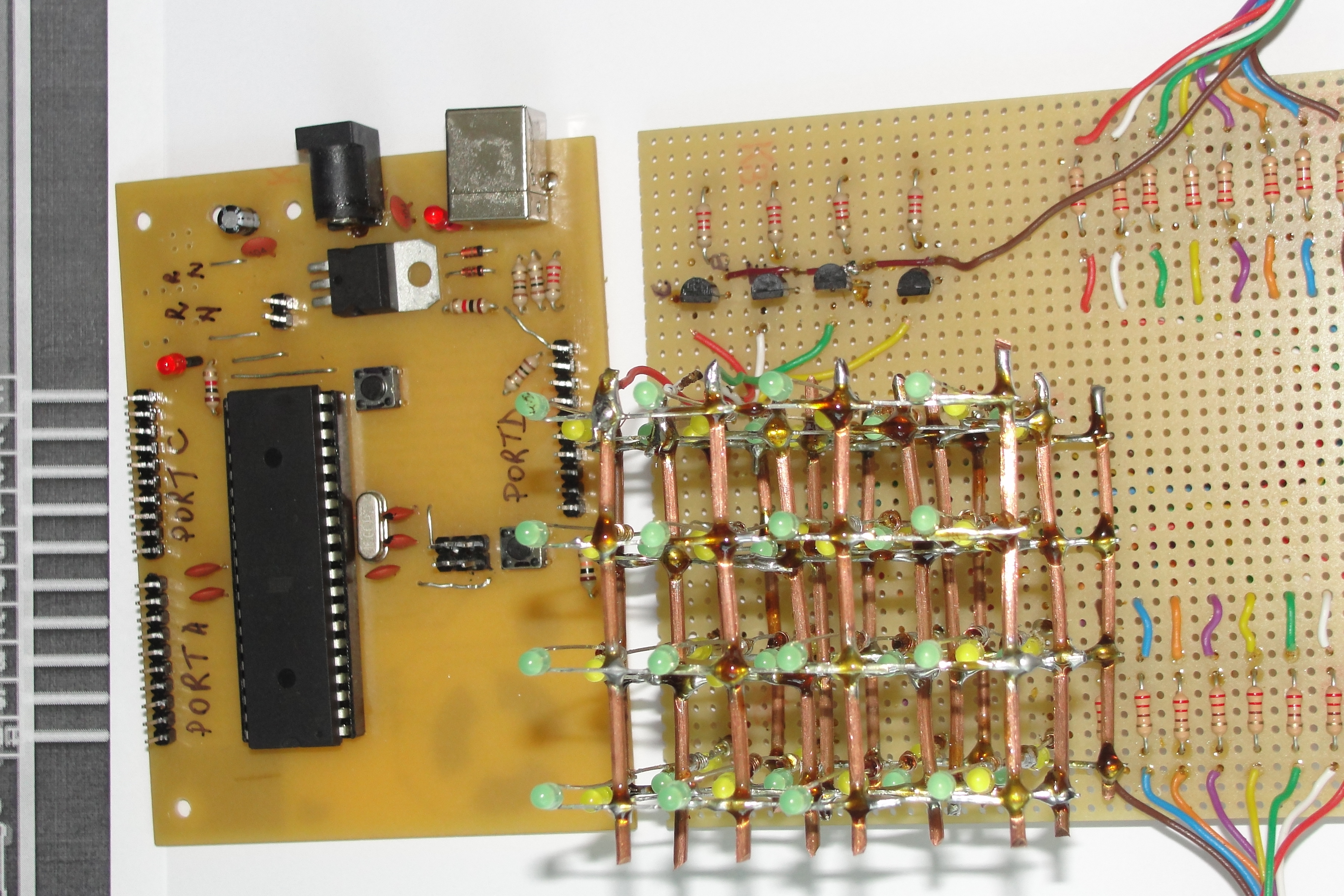

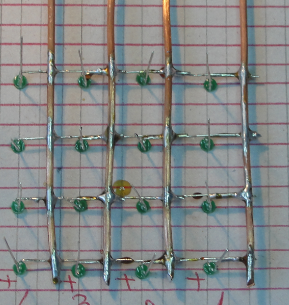

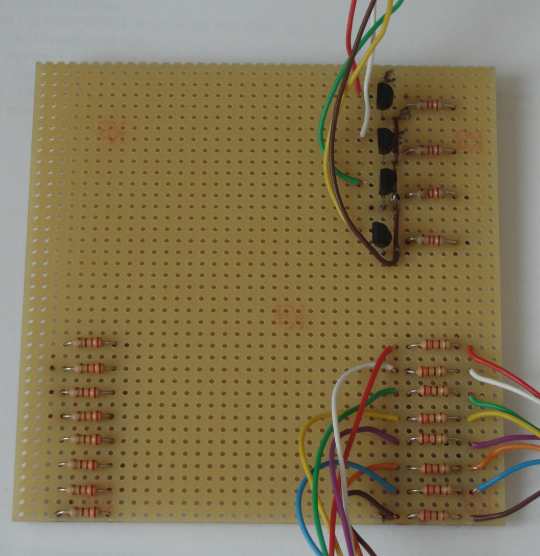

Prima data am lipit cubul de leduri. Am lipit cele 4 nivele ale cubului, separat, la fiecare nivel lipind catodul pe lateral iar anodul ramanand drept. Dupa ce am terminat de lipit fiecare nivel in parte, le-am reunit lipind de aceasta data anodul. Astfel a rezultat cubul de leduri. Urmatorul pas a fost sa lipesc rezistentele si tranzistoarele si sa fac legaturile cu cubul. In final am facut legaturile cu pinii microcontroller-ului.

Mediul de dezvoltare este WinAVR pentru Windows, iar programul este scris folosind Programmer's Notepad. Ideea soft-ului este de a reda diverse animatii, jocuri de lumini, in functie de lumina din camera: daca in camera este intuneric, se vor aprinde ledurile realizandu-se un joc spectaculos de lumini.

Am realizat cubul de leduri, am aplicat diverse jocuri de lumini pe acest cub, dar din pacate nu am reusit sa integrez fotorezistorul pentru a implementa partea cu luminozitatea camerei in care se afla cubul de leduri.

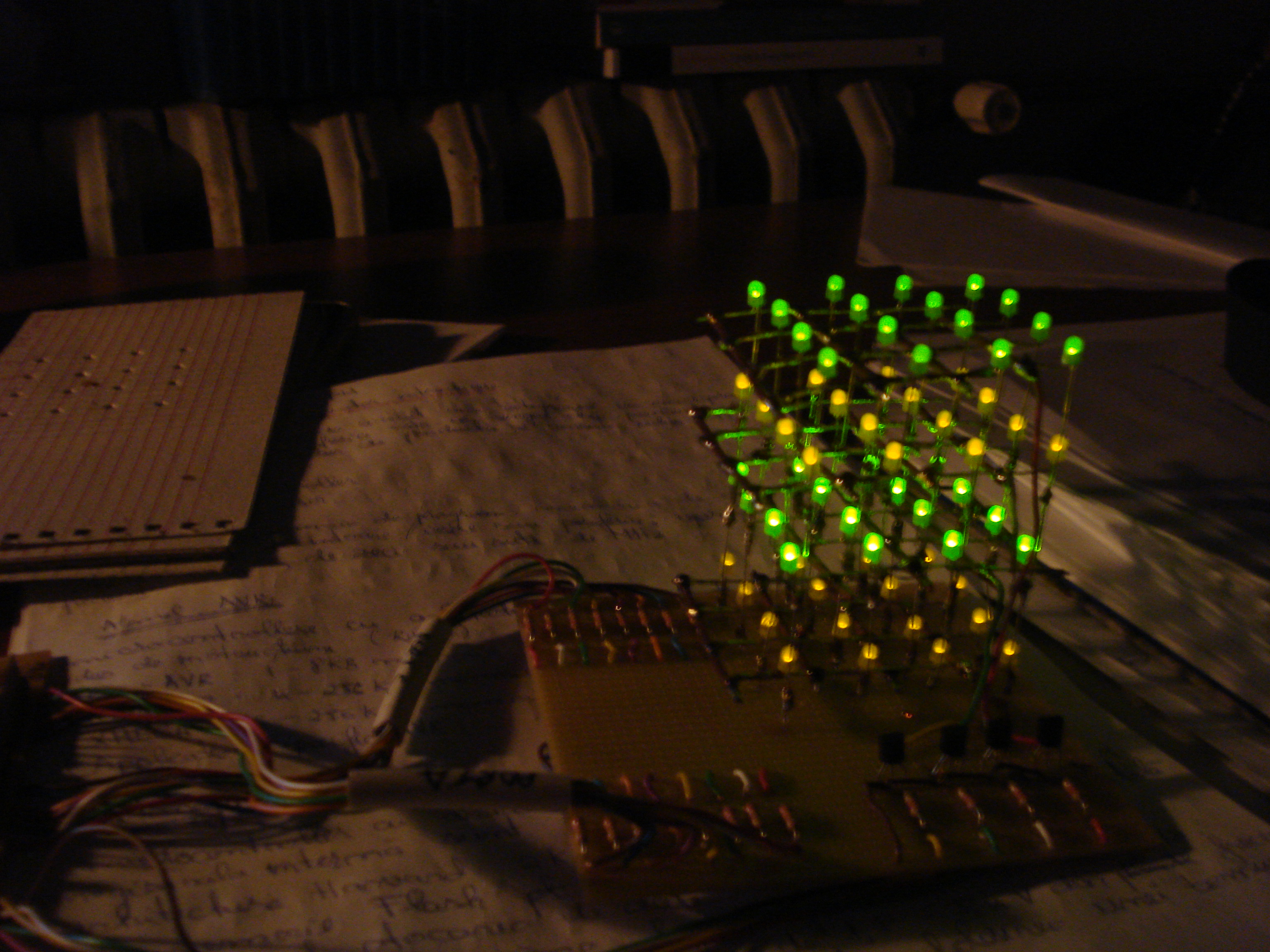

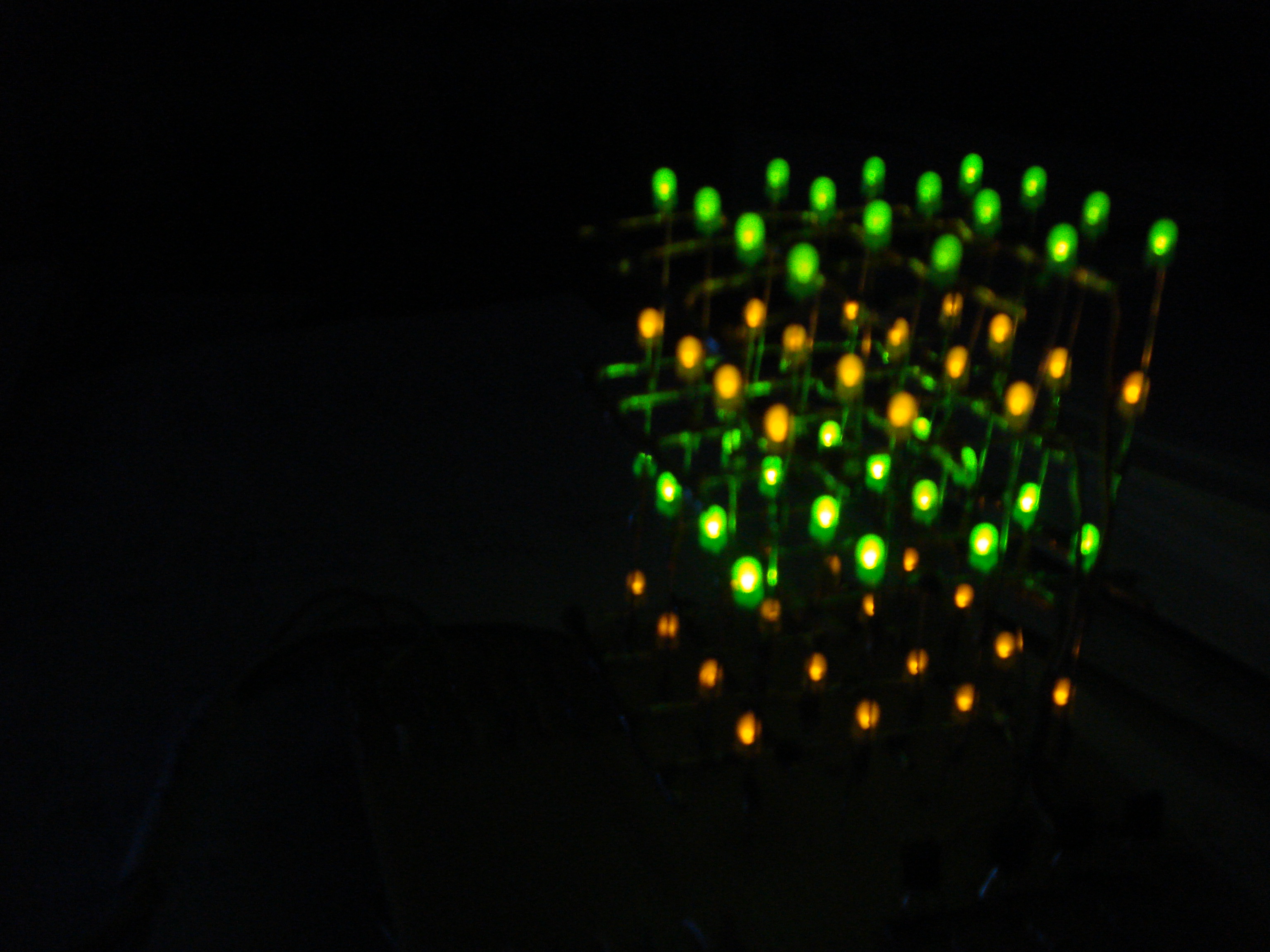

Am creat diverse animatii pe acest cub. Rezultatul a fost unul spectaculos.

Rezultatele pot fi vizualizate la acest link:

http://www.youtube.com/watch?v=HjEk2McFw0M&feature=em-upload_owner

Este un proiect interesant, se pot realiza jocuri de lumini incredibile. Pot fi atasate diferite extensii cubului, de exemplu butoane pentru a alege animatia dorita, accelerometru, etc. Este usor de realizat, partea mai dificila constand in lipirea ledurilor. Costul proiectului este estimat in jur de 80 lei.
