Proiectul consta in crearea unui cub format din 64 de leduri si dispus pe 4 nivele.

Scopul lui este de a reda diverse animatii, avand un rol decorativ. Ledurile sunt controlate cu ajutorul unui microcontroler ATmega324.

Schema bloc :

Pentru a controla individual fiecare dintre cele 64 de leduri, ele au fost dispuse pe 4 nivele, unind fiecare nivel prin anod, iar led-urile de pe acelasi nivel prin catod. Astfel am folosit doar 16 pini ai microcontrolerului (porturile A si C), iar alti 4 pini ai portului D pentru a controla cate un tranzistor (cu ajutorul tranzistorului selectez nivelul).

Componente folosite:

*64 leduri de doua culori : rosu si verde
*4 tranzistoare BC338 NPN
*4 rezistente 2k2 ohmi
*36 de rezistente : 16 de 150 ohmi si 16 de 70 de ohmi, inseriind doua cate doua pentru a ajunge la valoarea de 220 ohmi
*3 benzi de cable cu conectori

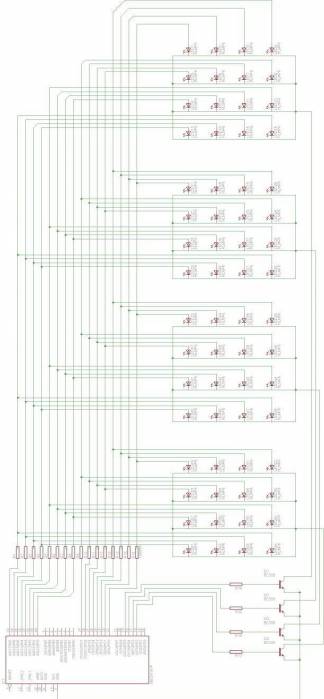

Schema:

Mediu de dezvoltare: AVRStudio

Arhiva contine un cod de test cu doar doua animatii, pe care am incercat sa le pun pe placuta, dar din motive inca necunoscute, nu mi-au mers(nu imi merge sa aprind prin cod nici macar un led ) : pm.zip

Proiectul este nefunctional deocamdata. Crearea cubului a necesitat destul de multa rabdare, fiind destul de dificil de lipit.

LED-Cube-4x4x4
led_informacio.php
doc8272.pdf
