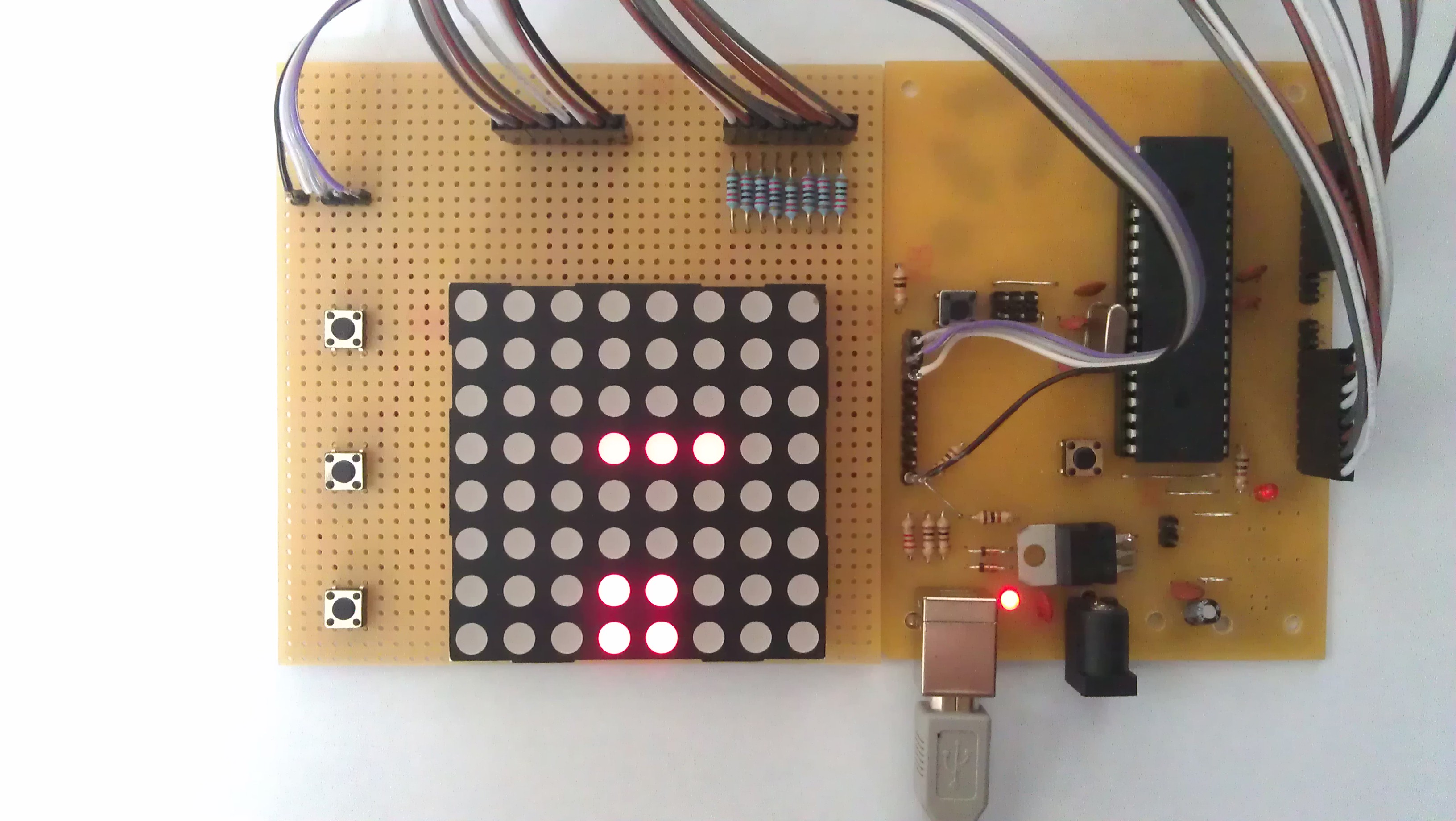

Proiectul consta in implementarea renumitului joc Tetris pe o matrice de LED-uri de dimensiuni 8×8. Este jocul copilariei, si am dorit sa incerc singur de la zero sa creez unul.

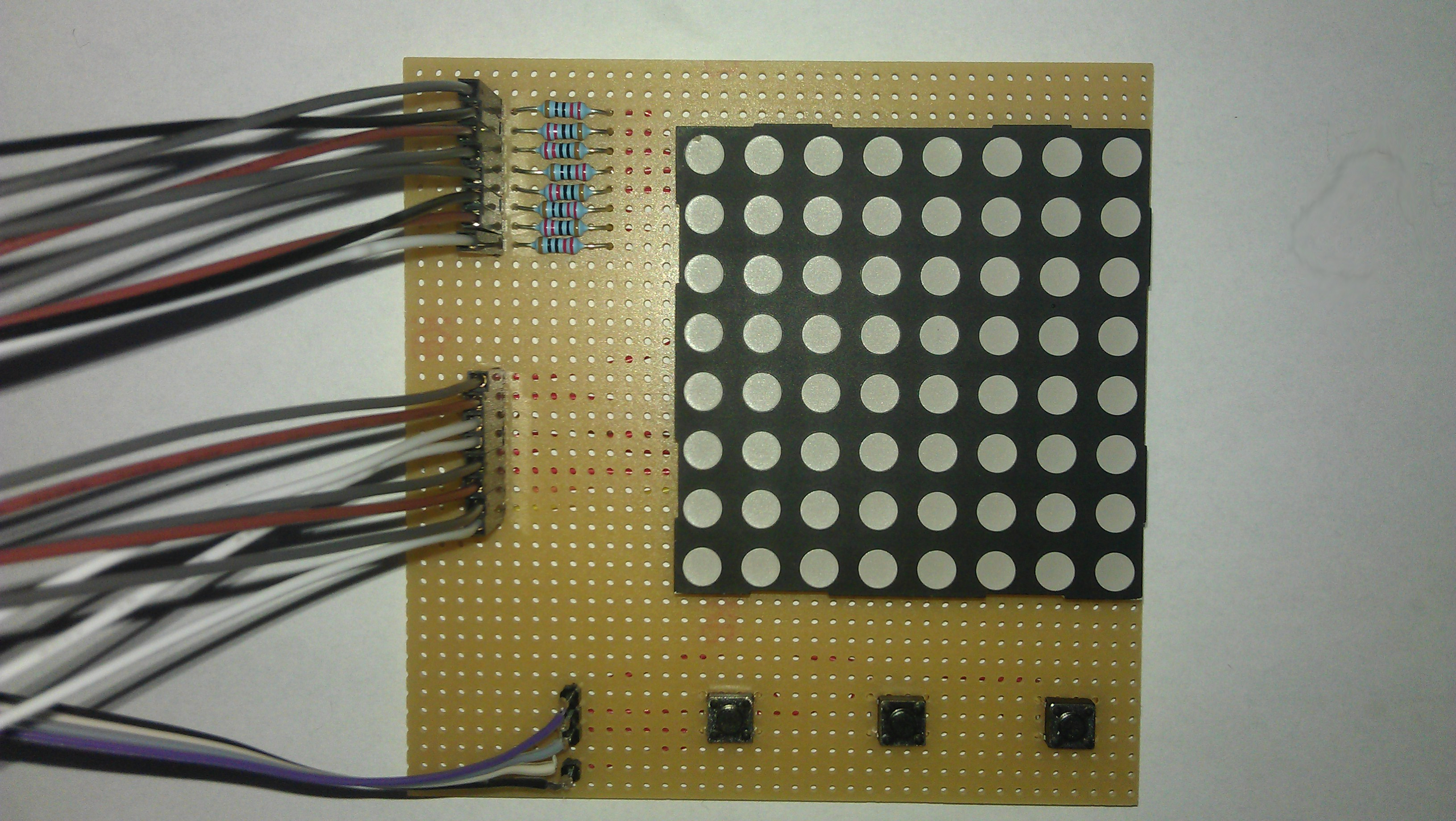

Pentru a evita arderea ledurilor, am pus cate o rezistenta de 220 Ohm la fiecare anod. Anodul este conectat la PortC si catodul la PortA.

Butoanele sunt legate la PortD

• Miscare stanga - PD0
• Rotire - PD1
• Miscare Dreapta - PD2

Listă piese folosite:

• Placuta Etapa I
• Matrice LED-uri de dimensiune 8×8
• 8 rezistente de 220 Ohm
• 3 butoane
• cabluri cu conectori

• Mediu de dezvoltare: Vim
• Bootloader: bootloadHID
• Compilator: avr-gcc

Proiectul a fost interesant, am dobandit cunostinte noi. Am intampinat unele probleme in realizarea lui, dar a fost o experienta din care am avut ce invata.

Datasheet Matrice LED-uri - http://www.sunsphere.co.uk/datasheet/tom-2088.pdf

Tutorial Conectare Matrice LED-uri - http://www.elecrow.com/wiki/index.php?title=8%C3%978_red_LED_matrix
