Proiectul constă într-un joc de Tetris pe un ecran Nokia 3310.

Este unul din jocurile care îmi plăceau în copilărie :)

Pentru a te juca pe el :)
Pentru mine, fiind primul proiect de acest gen, mi se pare un mod interesant de a invata mai multe despre circuitele electrice

Proiectul este un joc normal de Tetris.

• Doua butoane vor fi folosite pentru mutarea piesei stanga-dreapta
• Un buton pentru rotirea pieselor
• Un buton pentru DOWN (piesa sa cada mai repede)
• Un buton pentru a reseta jocul

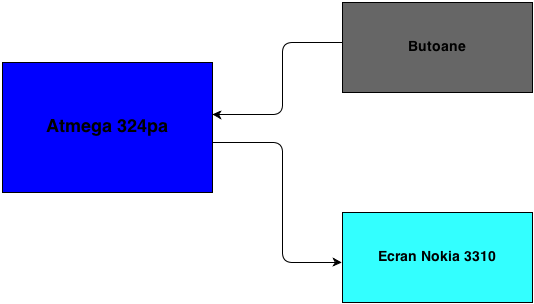

Se poate vedea schema bloc a proiectului.
Proiectul este constituit din:

• Microcontroler - ATMEGA32PA
• Un set de 5 butoane pentru manipularea pieselor 8 butoane conectate pe portul C al controlerului
• Ecran Nokia 3310 pentru afisarea jocului

Piese folosite:

• placa
• display Nokia 3310
• 5 butoane: RIGHT, LEFT, ROTATE, DOWN, RESET GAME
• 5 rezistente de 1k8
• 5 rezistente de 3k3
• fire de legatura, pini
• 1 condensator 10uF
• 2 diode 1N4148
• + placa de baza

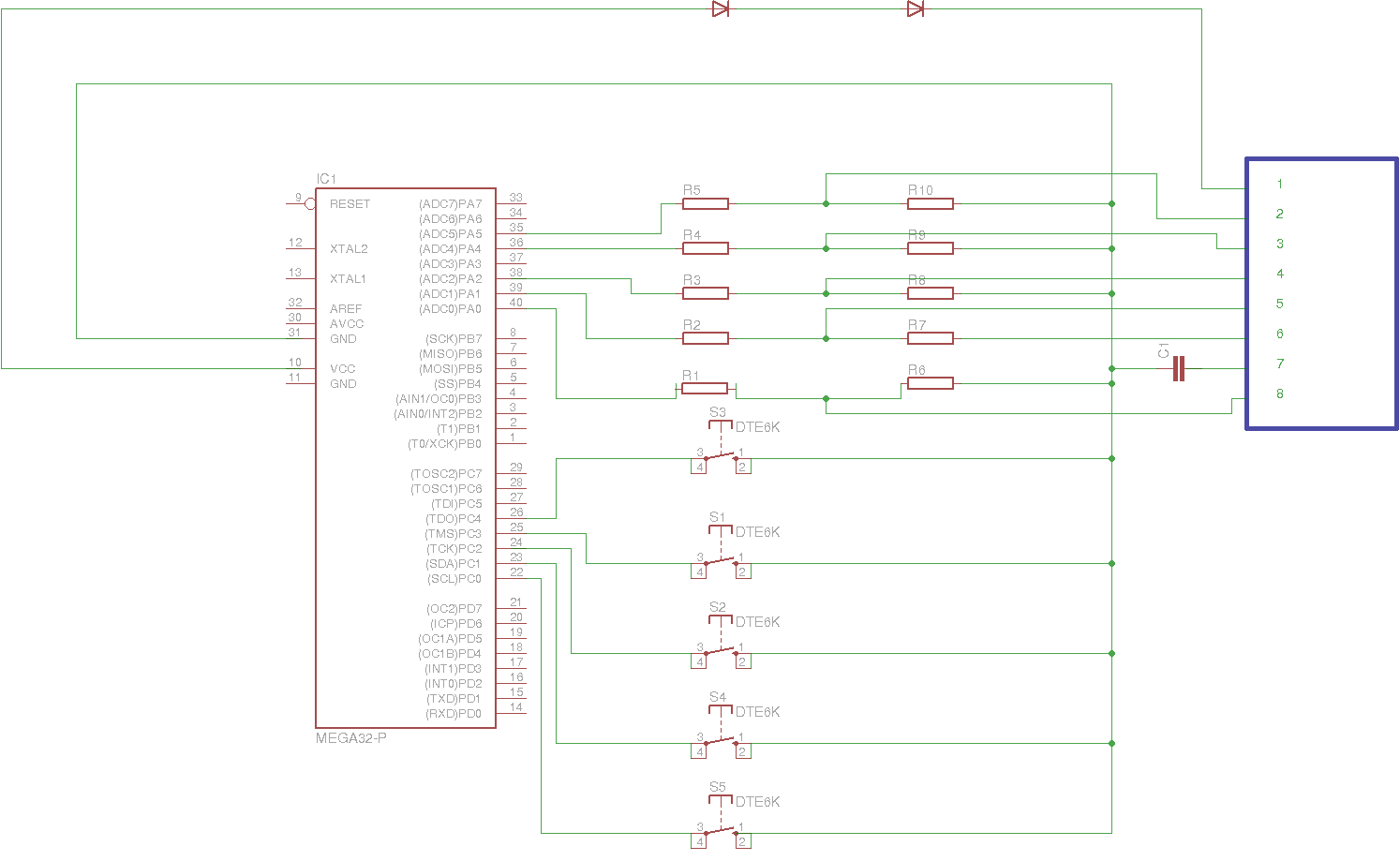

Schema :

Pentru implementare am plecat de la codul din libraria nokia3310.

Pentru retinerea caracterelor afisate pe ecran m-am folosit de o matrice (ecran);

Jocul are 4 piese de baza : patrat, L, I, T.
Mod de utilizare:

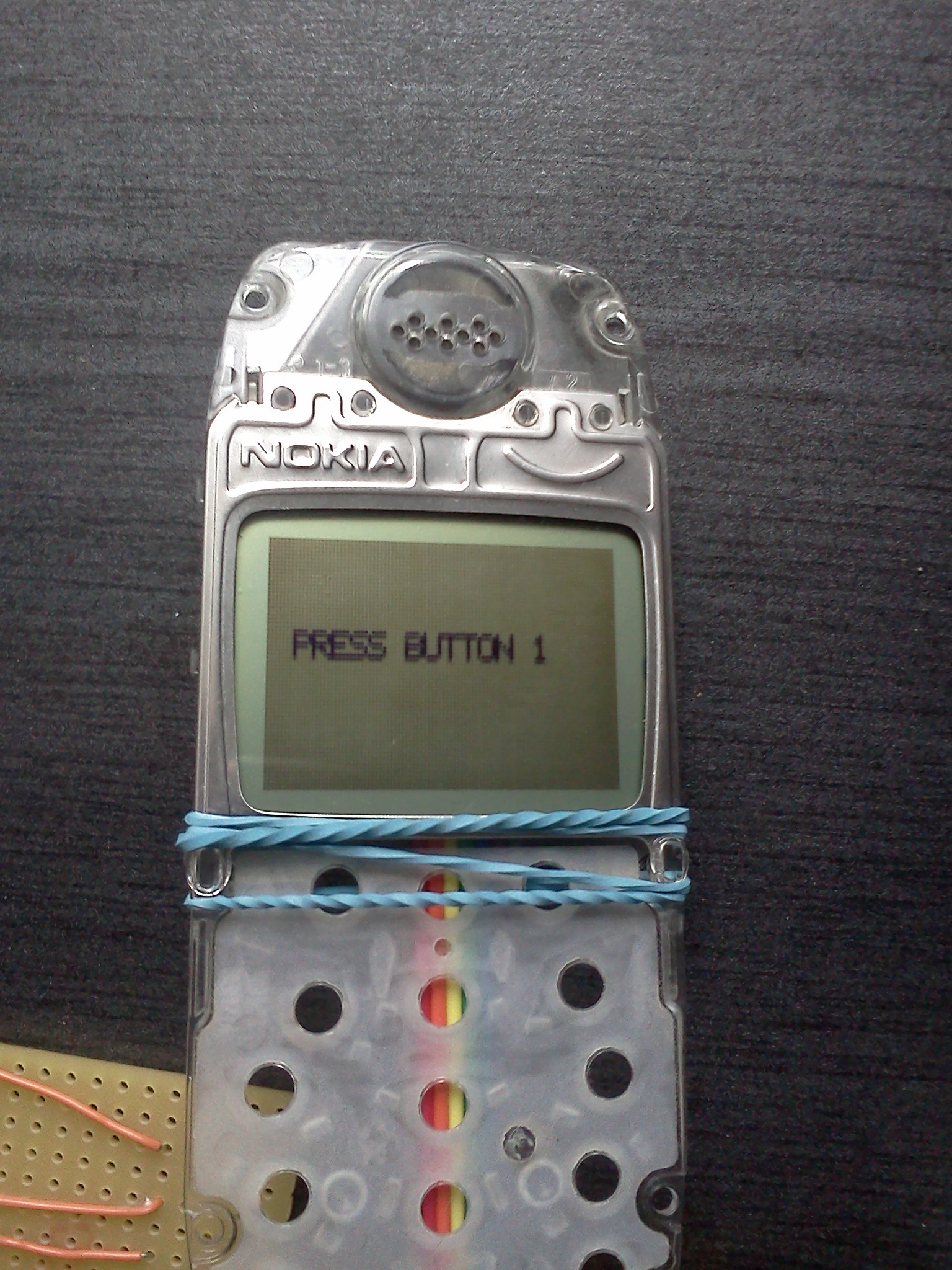

• la inceput jocului va fi afisat un mesaj de start pana la apsarea butonului 1 cand va incepe efectiv jocul
• utilizatorul dispune de 3 comenzi :
  • * mutarea piesei curente in stanga / dreapta (prin intermediul a 2 butoane(2 si 3))
  • * resetare joc (prin intermediul butonului 5)
  • * din pacate rotirea pieselor nu am apucat sa o implementez

Codul se afla aici : pm.zip

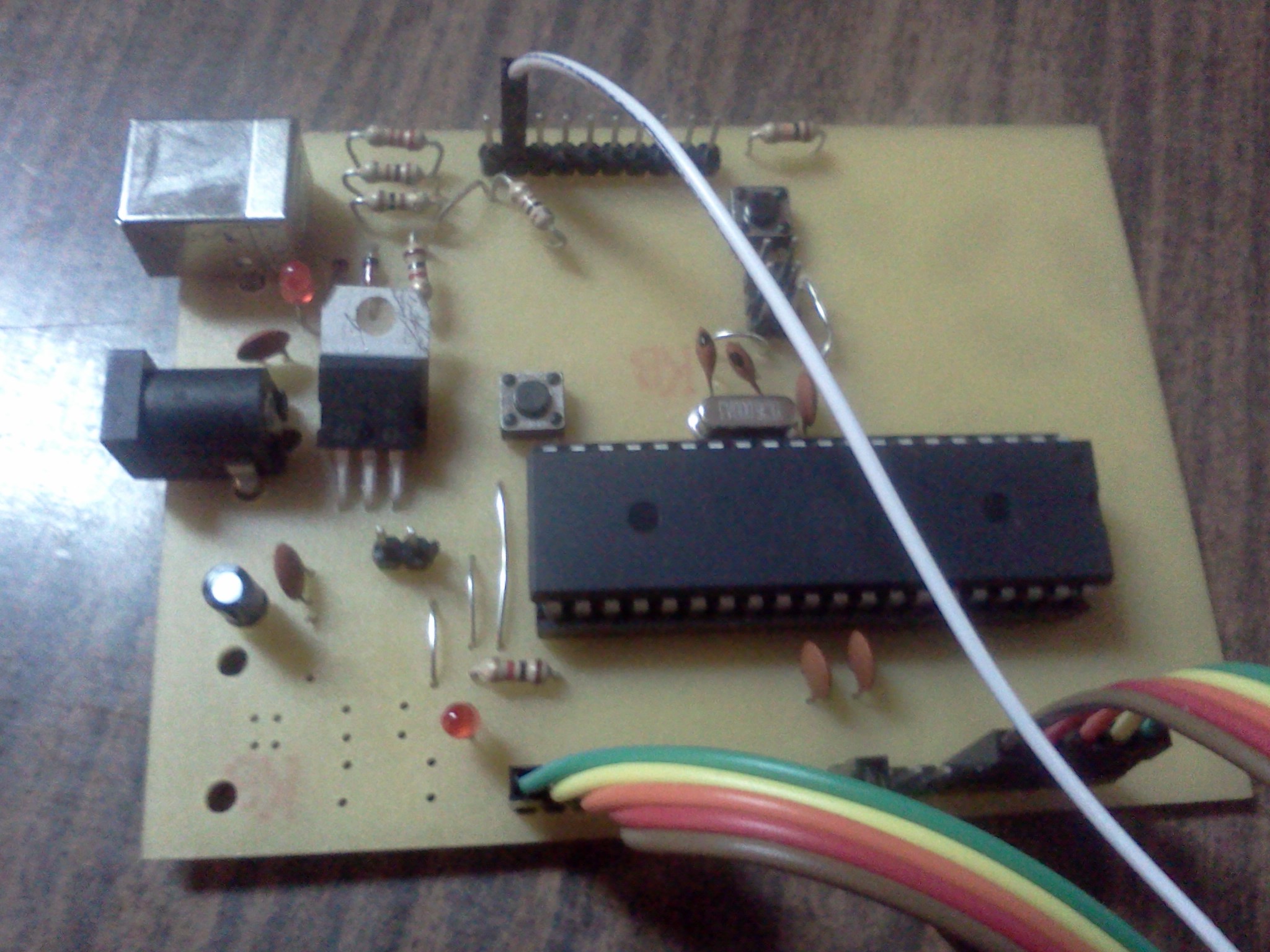

Poza placa de baza

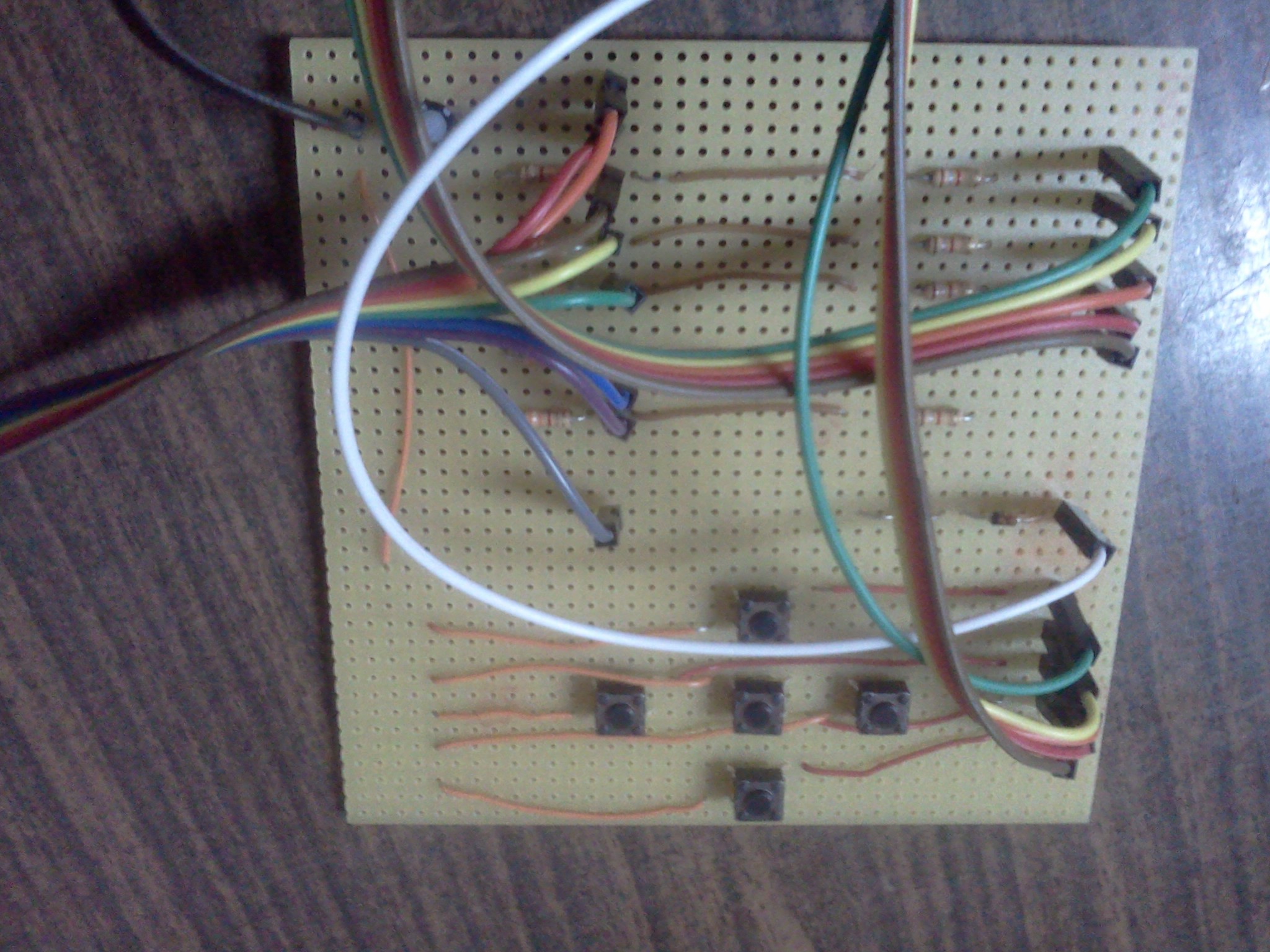

Poza placa de test

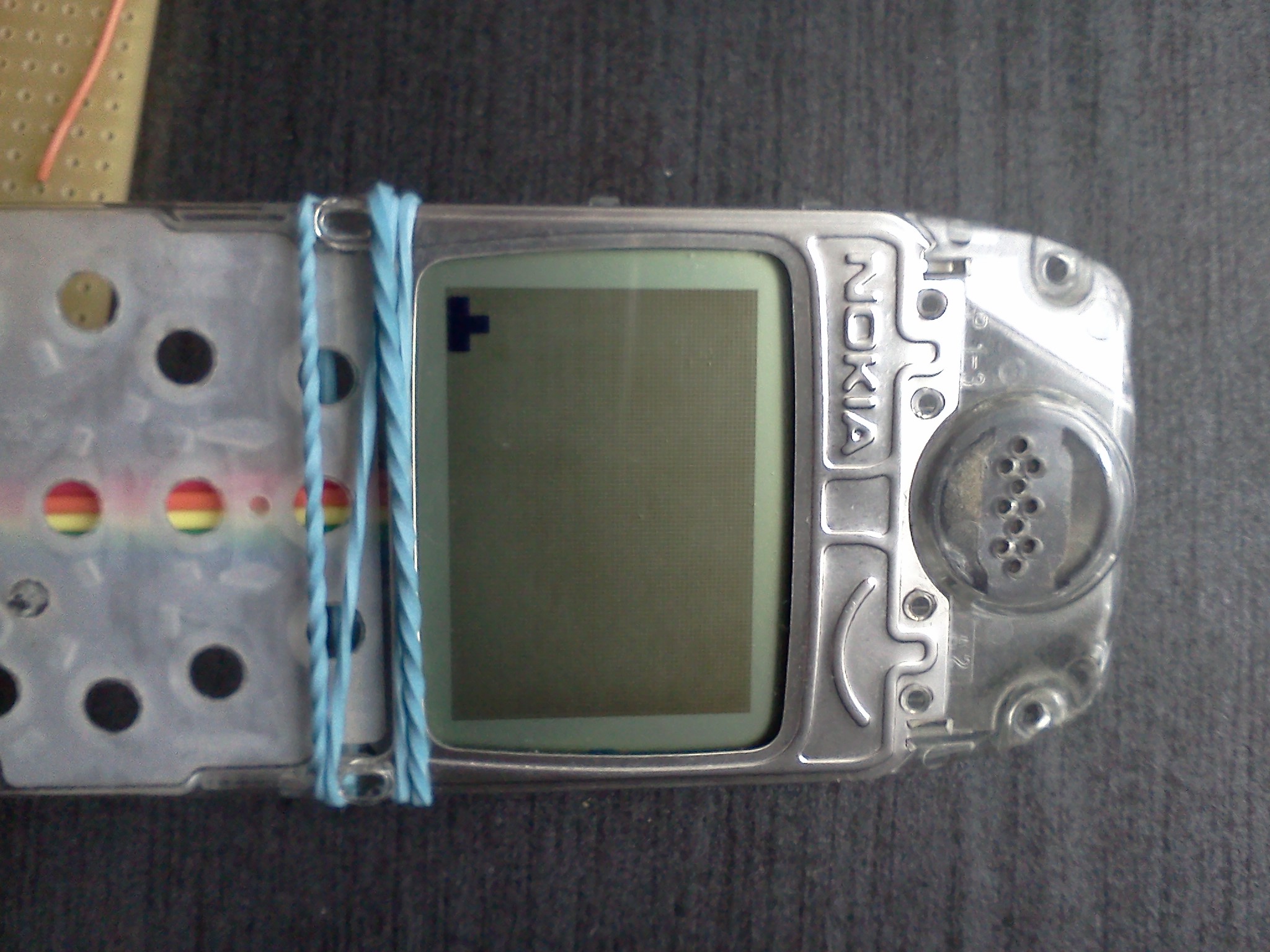

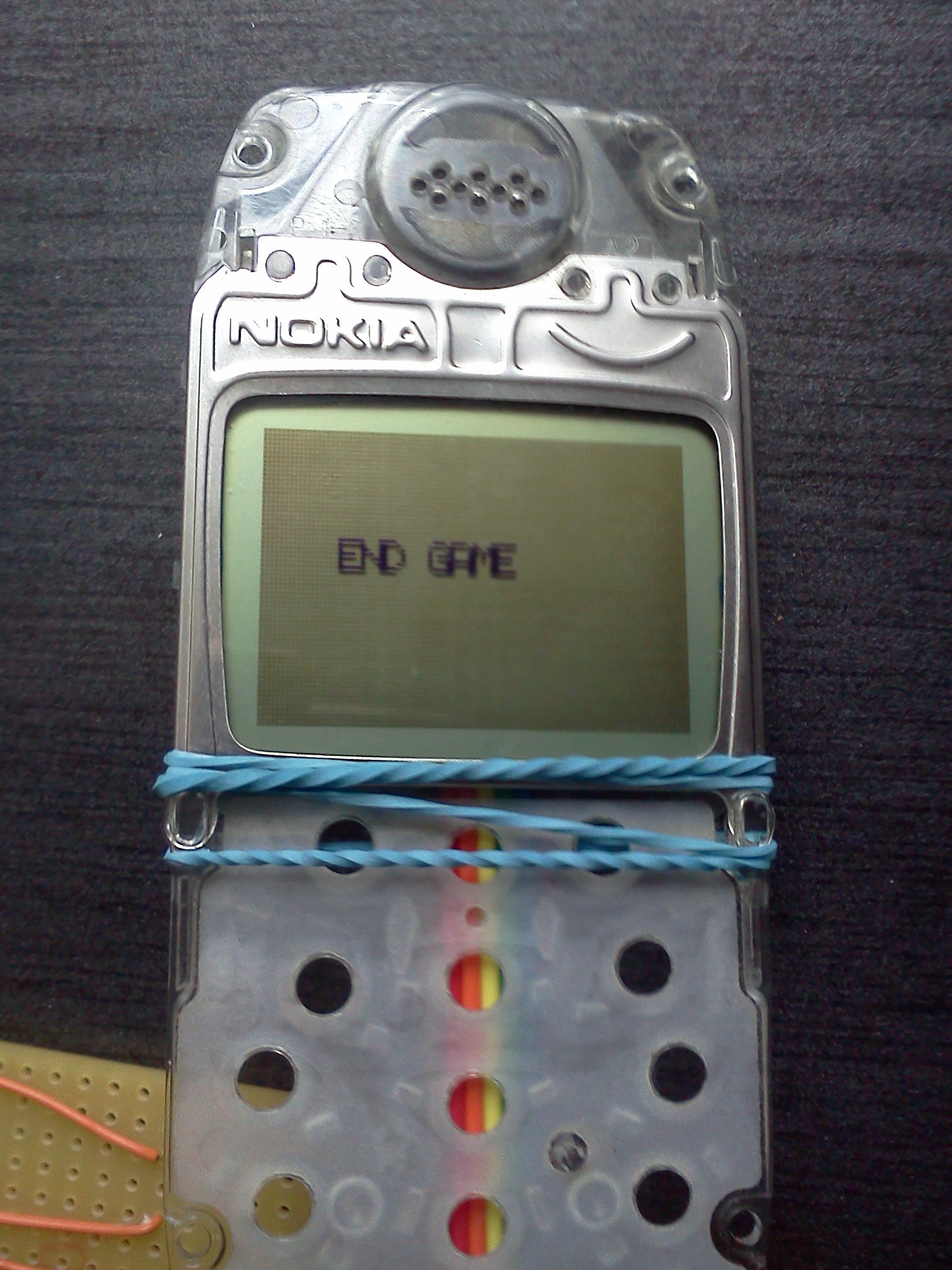

Exemplu rulare

Nu am reusit inca sa afisez corect piesele in miscare.

Nu i-am implementat functionalitatea de rotire a pieselor si inca am o eroare la afisarea pieselor in miscare.

Desi nu am terminat tot, mi-a placut sa lucrez la acest proiect.

Biblioteca Nokia 3310: nokia3310library.zip
M-am mai uitat in proiectele din ultimii ani (2012-2013).
