Andra-Irina PARASCHIV - Joc X si 0

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

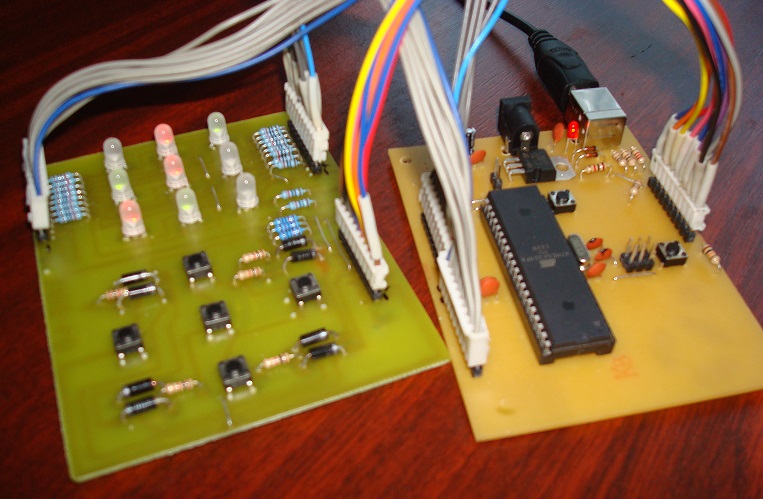

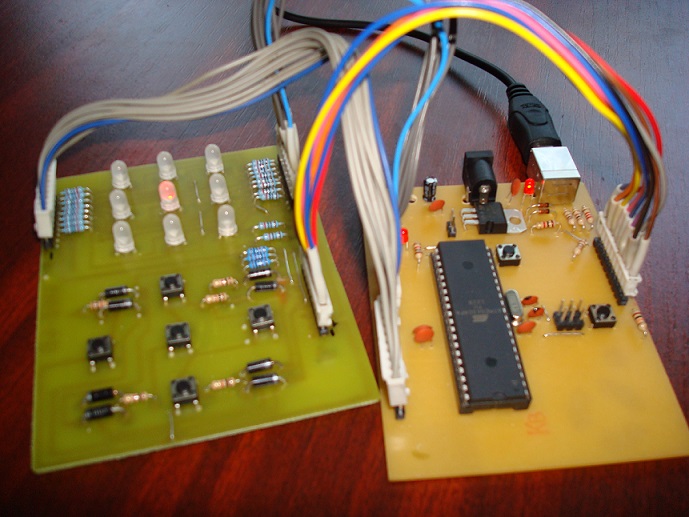

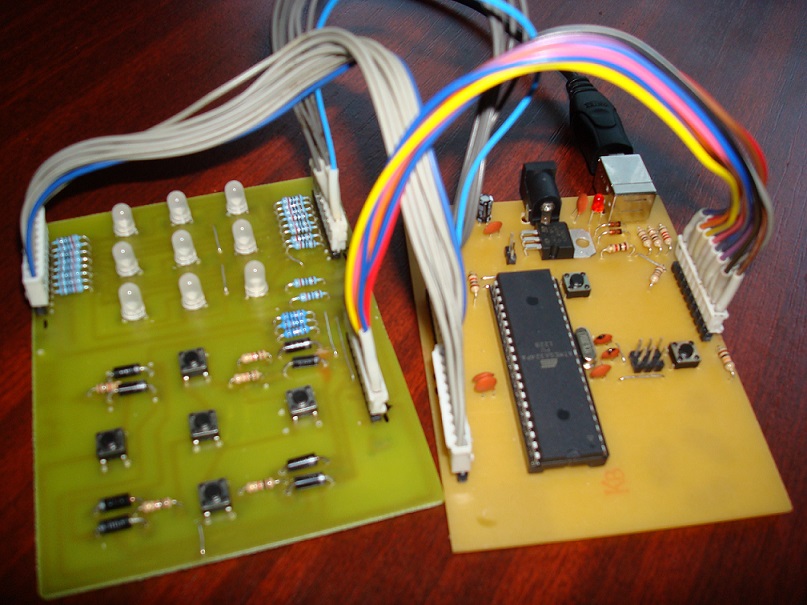

Proiectul consta in realizarea unui joc X si 0 pe o matrice de LED-uri bicolore : rosu = X si verde = 0. Fiecare player poate alege un element din matrice folosind butoanele sus, jos, stanga, dreapta pentru directie si butonul ok pentru selectare. Mi-a placut ideea de a realiza acest mini-joc, popular printre elevi si nu numai , dezvoltand astfel un proiect intr-un mod placut si util.

Descriere generală

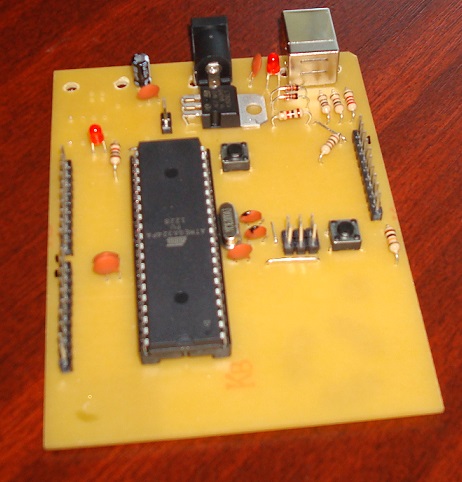

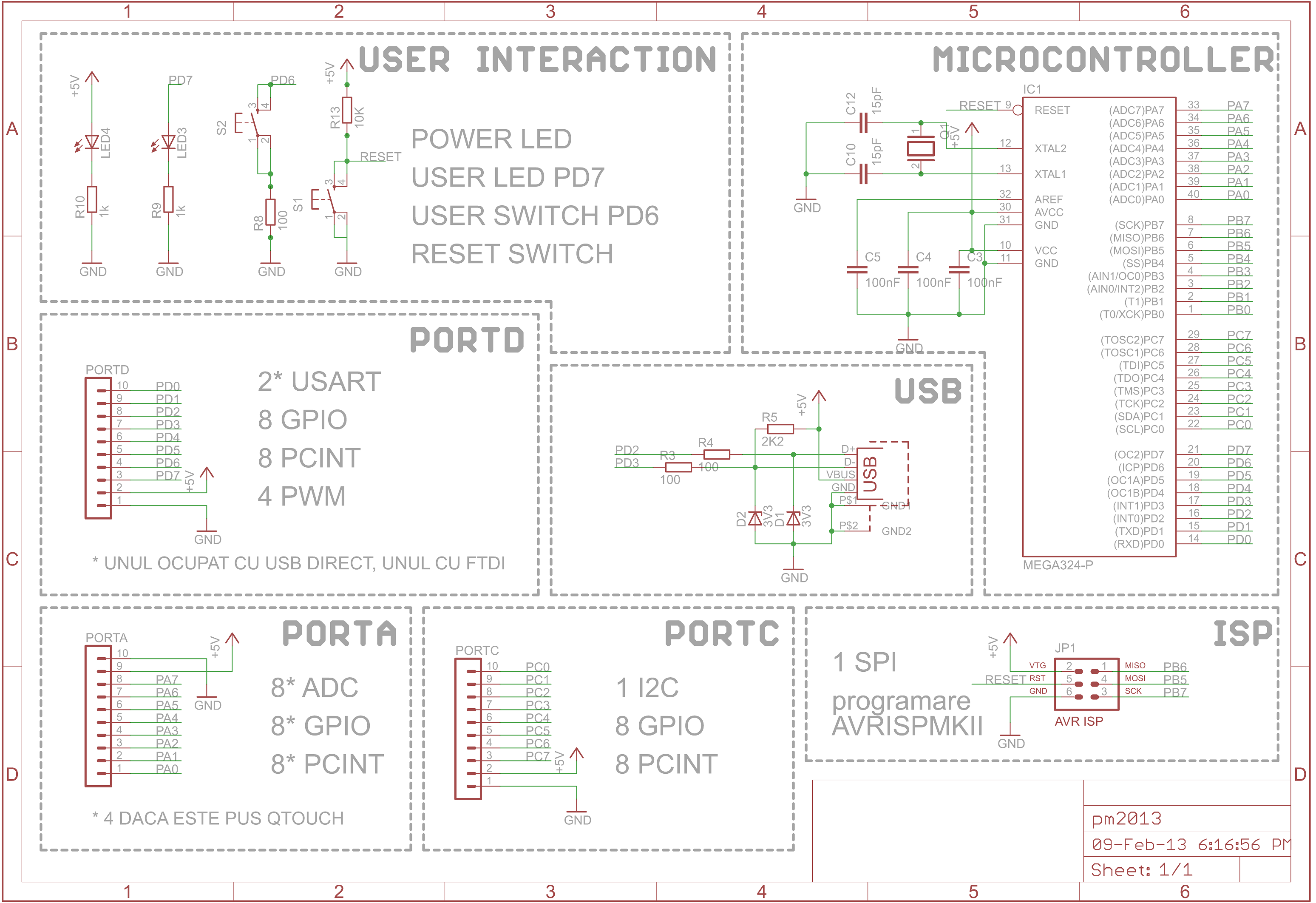

Placa de baza - uC ATMega324
Output - matrice de LED-uri bicolore 3×3
Input - 5 butoane, pentru directie si selectare

La inceputul jocului, player-ul rosu - X - isi poate alege un element din matrice, urmand ca, pe rand, fiecare player sa selecteze pozitia aleasa in matrice. In caz de castig sau game over, player-ul ce va executa prima mutare in noua runda va fi cel care a pierdut/a facut penultima alegere (in caz de game over, unde nici un player nu a castigat). Daca este apasat butonul de reset, jocul va incepe din nou cu player-ul rosu. La sfarsitul fiecarei runde este afisat scorul obtinut de fiecare jucator (sunt 9 runde per joc, iar daca scorul este egal cu 0, se va afisa X pentru jucatorul rosu si 0 pentru cel verde).

Hardware Design

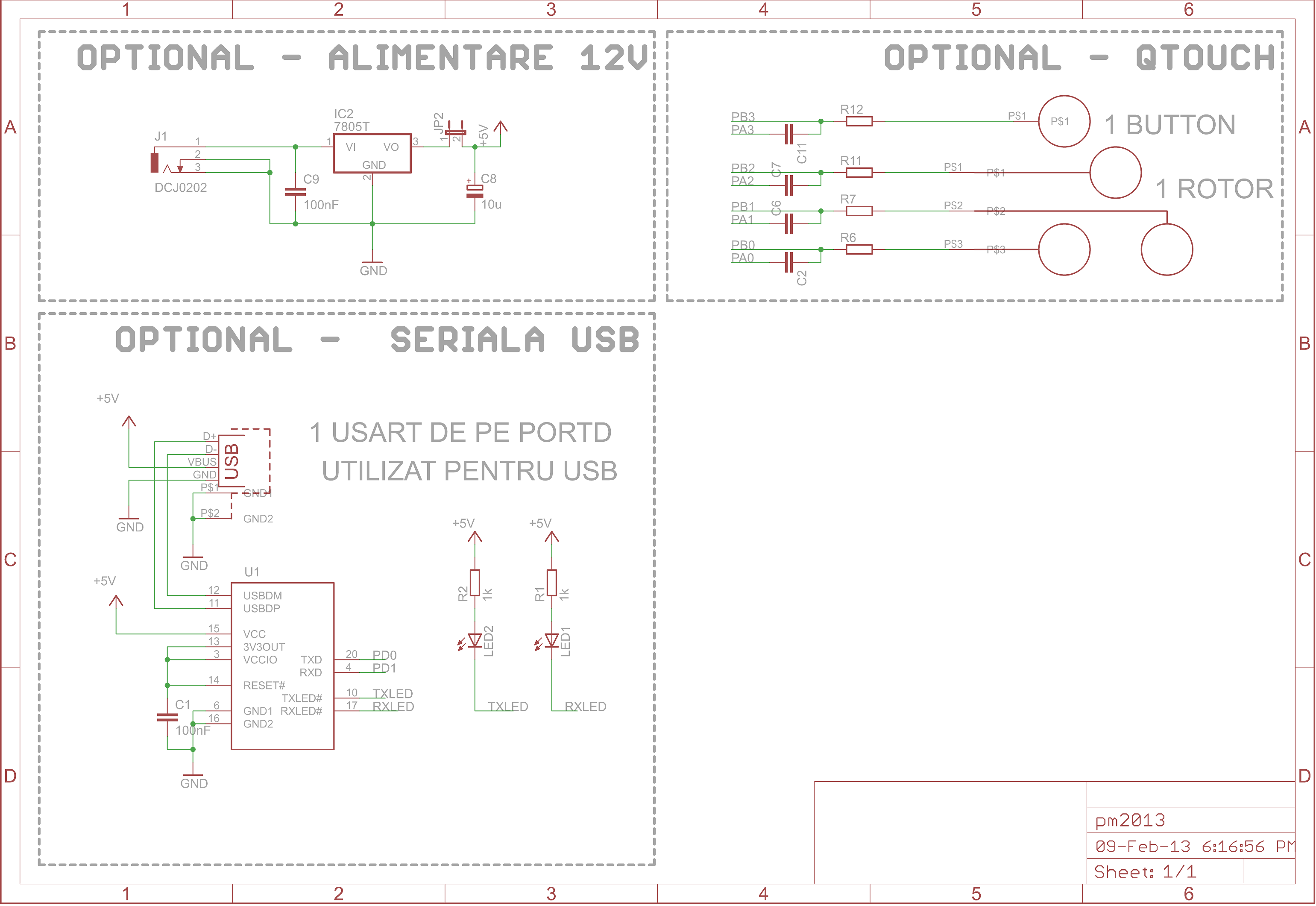

Lista piese placa de baza: lista_comp_2013.xls

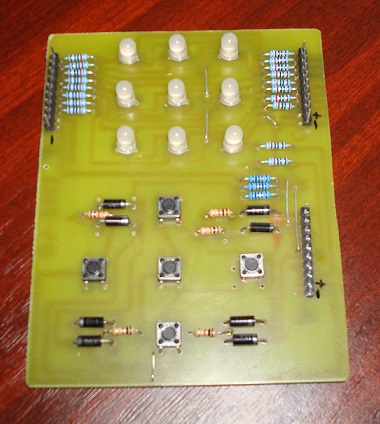

Lista piese necesare pentru joc:

Piesa	Nr. bucati	Magazin
Steclotextolit simplu placat 100×160	1	Conex Electronic
Bareta 40 pini	1	Syscom Elco
LED bicolor catod comun	9	Conex Electronic
Push Button	5	Syscom Elco
Rezistenta 820Ω	18	Conex Electronic
Rezistenta 10kΩ	3	Conex Electronic
Rezistenta 1kΩ	5	Conex Electronic
Dioda 1N4004	8	Conex Electronic
Fise de conexiune	3	-
