Proiectul consta in construirea unui cub format din 64 de led-uri. Acesta este construit in scopul de a reda animatii 3D.

Ledurile sunt dispuse pe patru niveluri fiecare continand 16 leduri. Pentru a controla ledurile pe coloane am folosit 16 resistente de 220 ohmi, iar pentru a controla fiecare nivel in parte am folosit 4 tranzistori BC639. Dispunerea ledurilor este realizata astfel : ledurile de pe un nivel sunt conectate prin intermediul catodului, iar pe coloane cu ajutorul anodului.

* 64 leduri

* 16 rezistente de 220 ohmi

* 4 tranzistori BC639

* 4 rezitente de 1k ohm pentru a controla cei 4 tranzistori

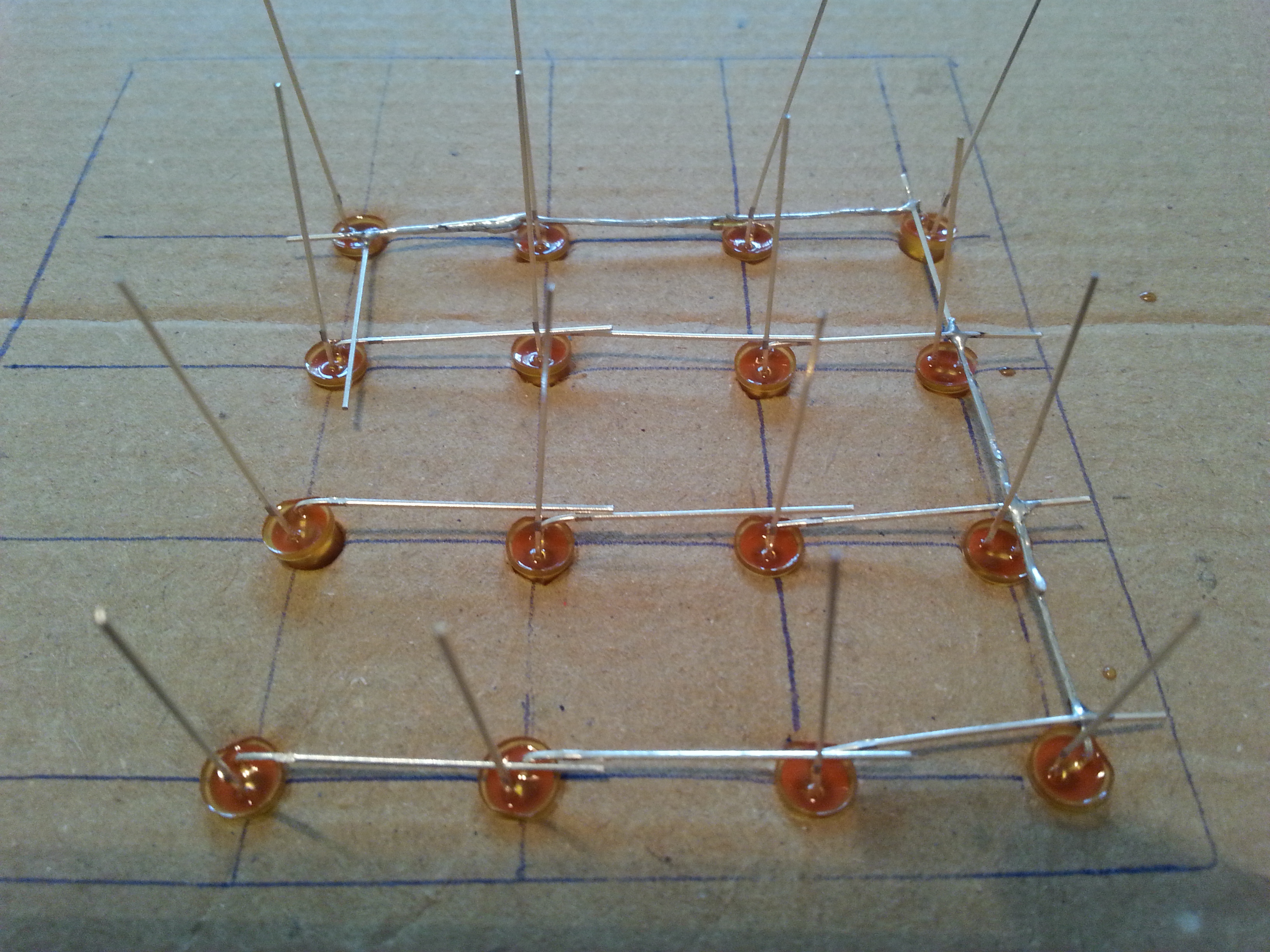

Pentru lipirea ledurilor pe un nivel am folosit urmatorul sistem de fixare :

Apoi am lipit nivelurile intre ele. Am fixat cubul pe placuta, iar la capetele nivelului de jos am lipit cele 16 rezistente. Aceste rezitente le-am legat la pinii microcontroler-ului PORTA si PORTC. Cele 4 rezistente pentru comandarea tranzistoarelor le-am legat la PORTD.

Pentru implementarea software am fosolit AVR Studio. Am implementat un joc de lumini foarte simplu.

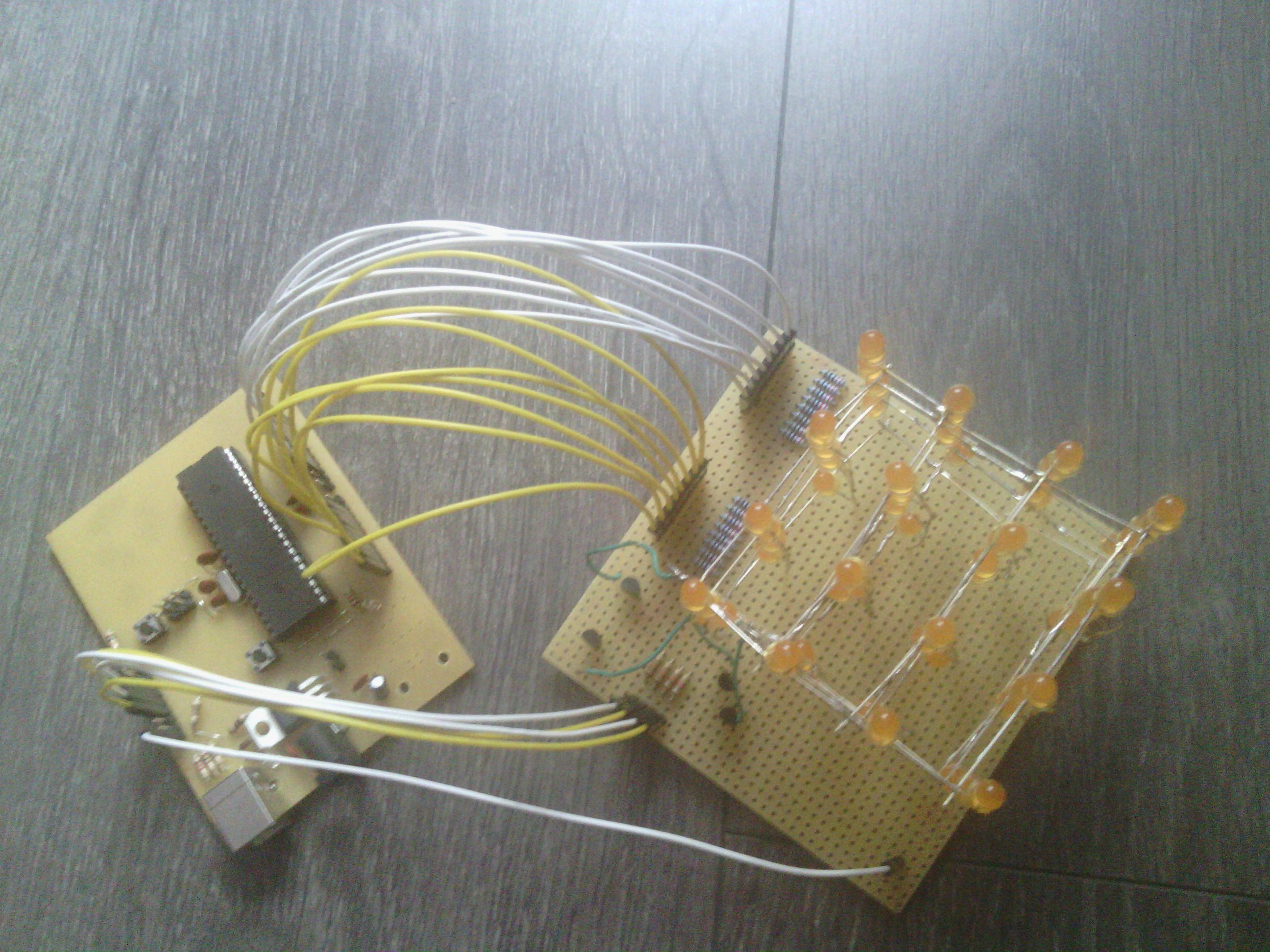

In urma realizarii acestui proiect am invatat cum se face un proiect integral, ce contine si parte hardware si software.

3d_led_cube_source.zip
