Cătălin-Petrişor ŞERBAN - Intelli-Car
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Intelli-Car este o masinuta dotata cu un senzor de distanta, care reuseste sa evite coliziunile si sa inregistreze o harta ce va fi optimizata de un algoritm shortest-path.
Descriere generală

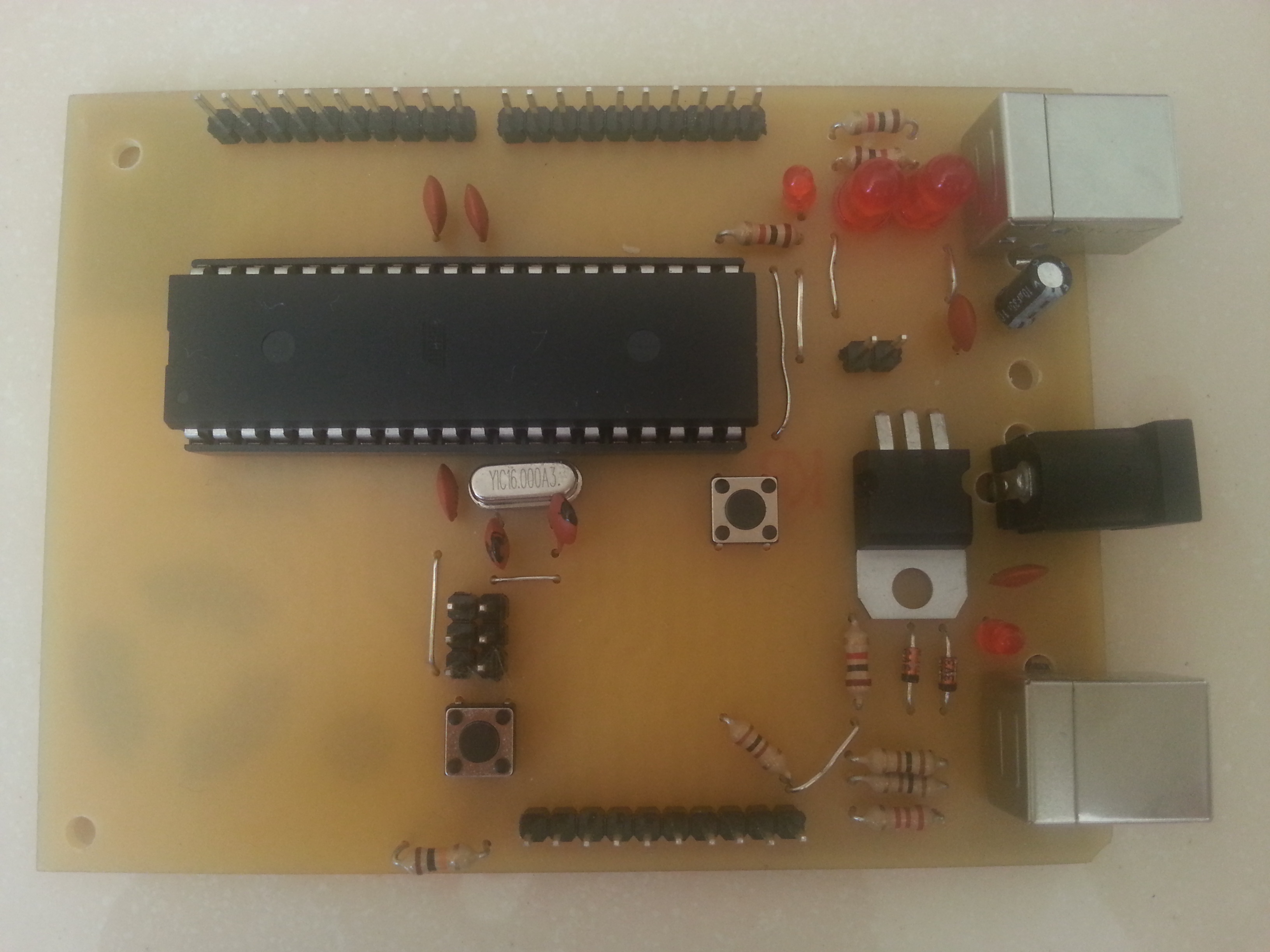

La nivel hardware, pe langa placuta default pentru proiect, am utilizat si un cip cu senzor de distanta si un driver minimal de motor (tranzistor+rezistenta). Ca si frame-kit, am lucrat pe un shcelet achizitionat de pe sierra.ro, ce are incluse 4 motorase pe fiecare roata si un suport pentru 6 baterii R6. La nivel software, algoritmul dirijeaza robotul pentru ocolirea obstacolelor.
Schema de functionare:
Hardware Design

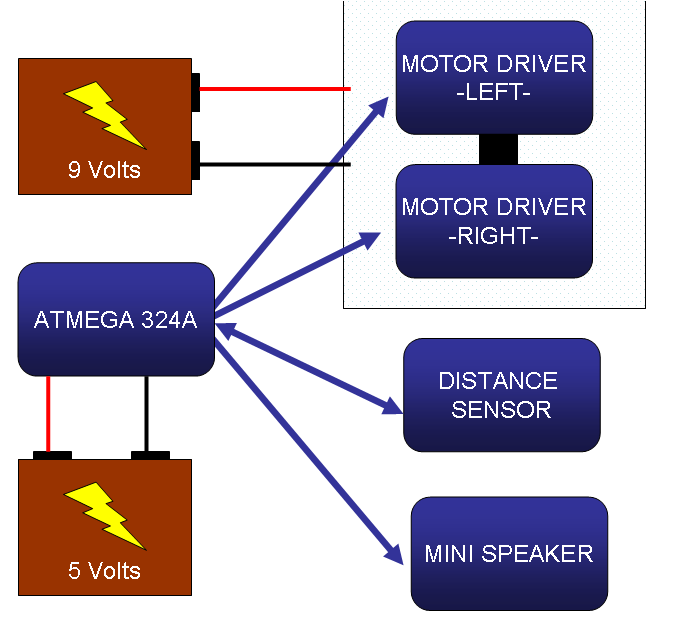

Schema de functionare:

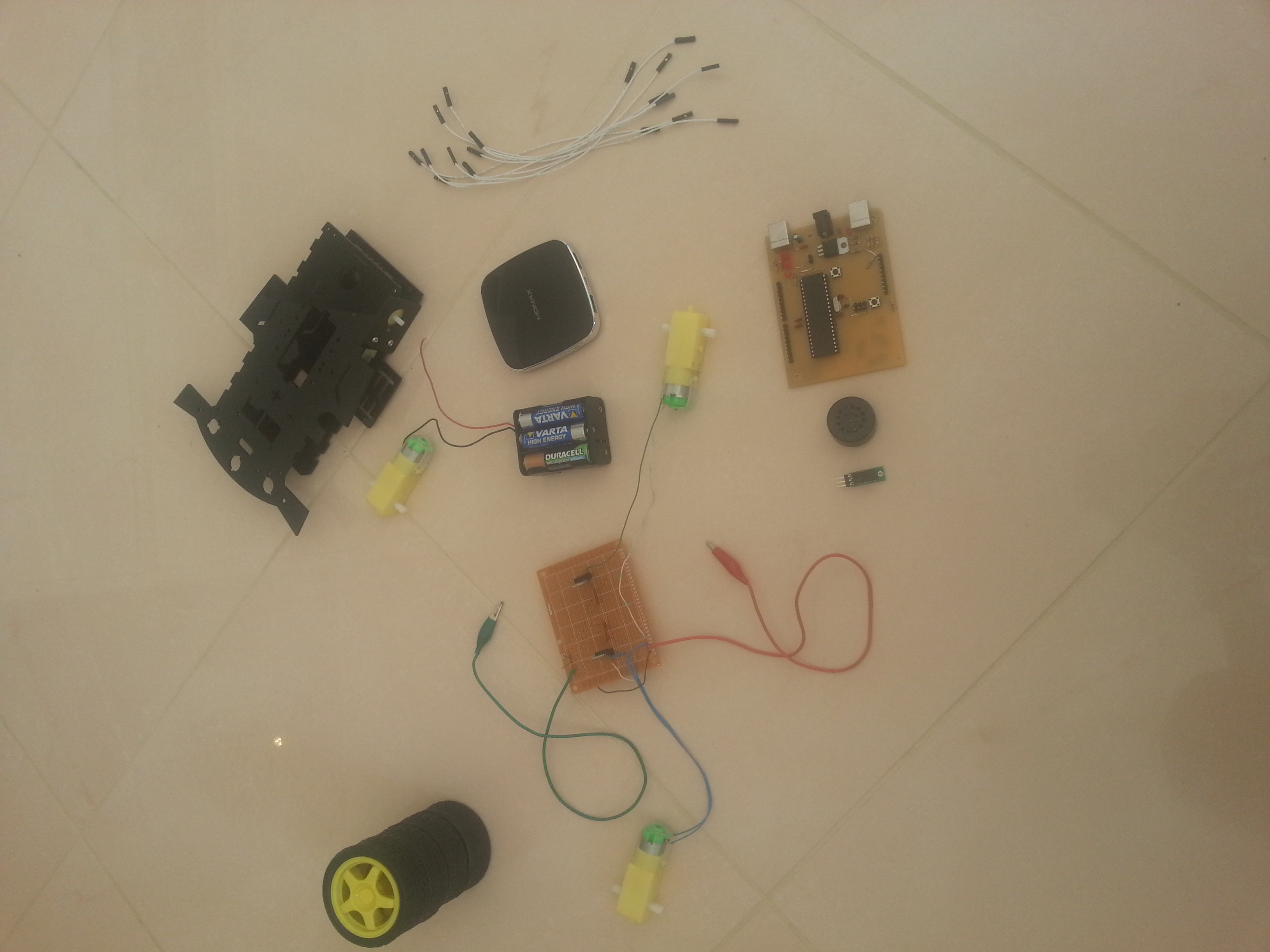

Lista piese:
-ATMEGA 324A

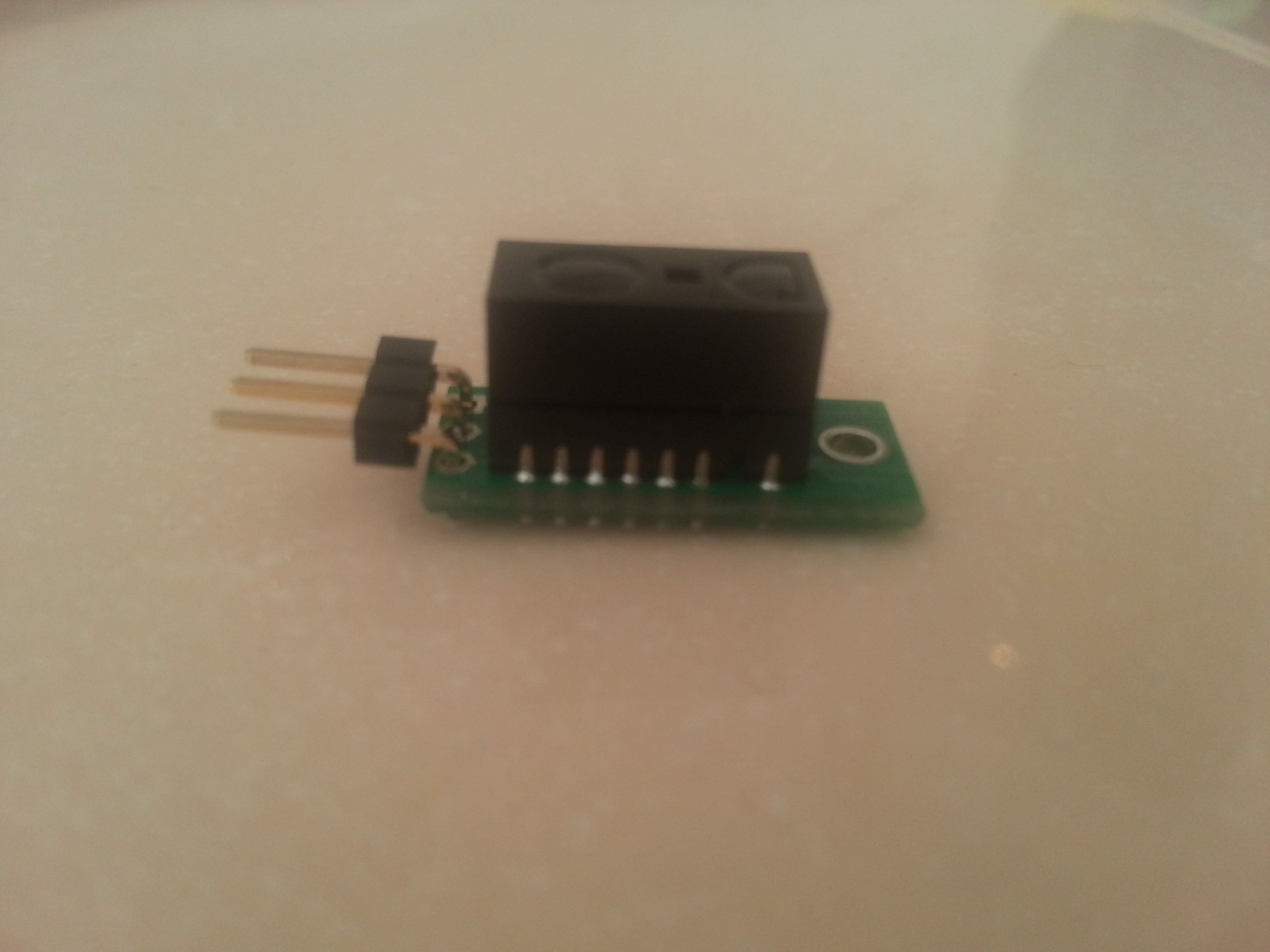

-SENZOR DE DISTANTA

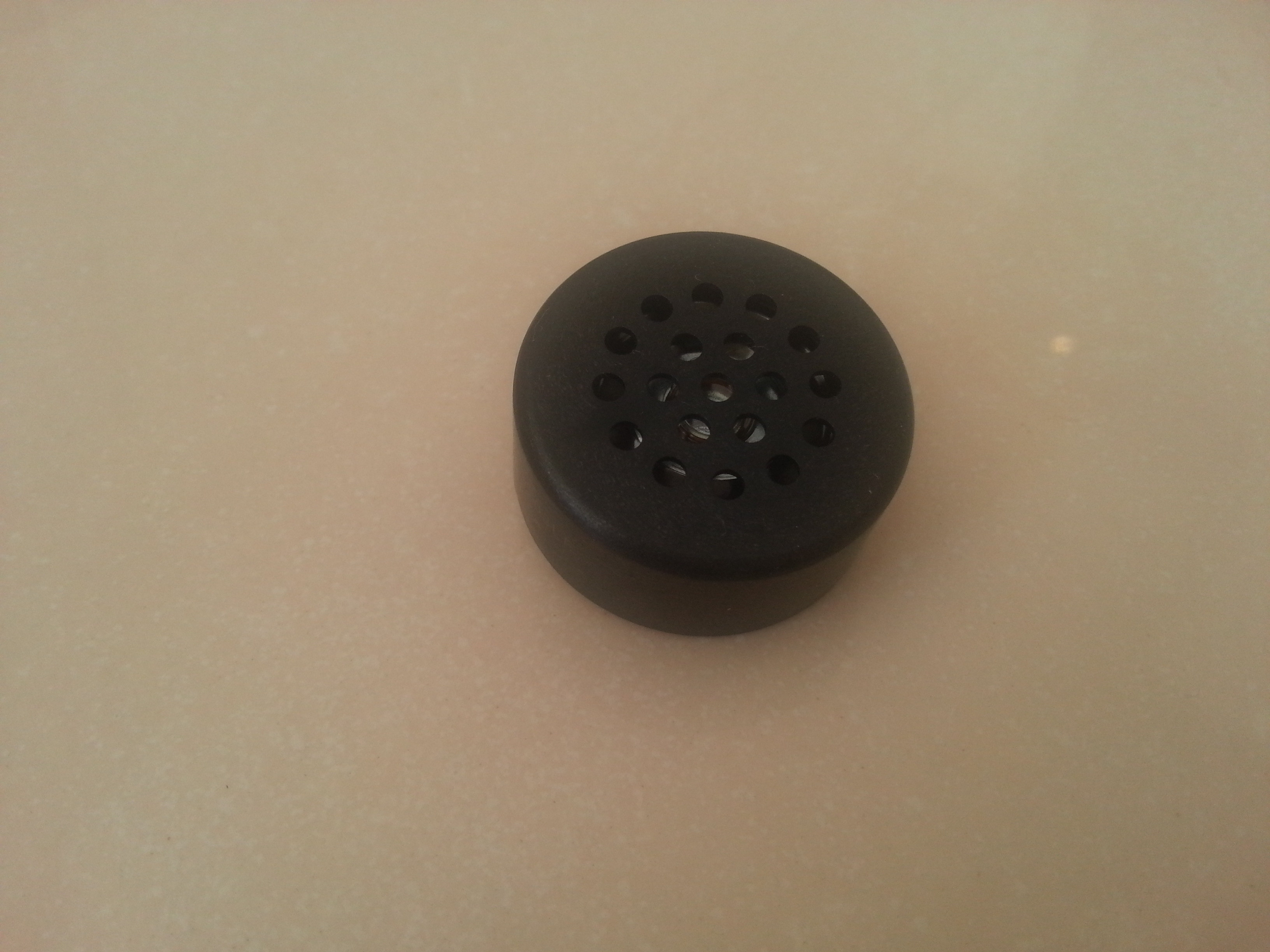

-DIFUZOR

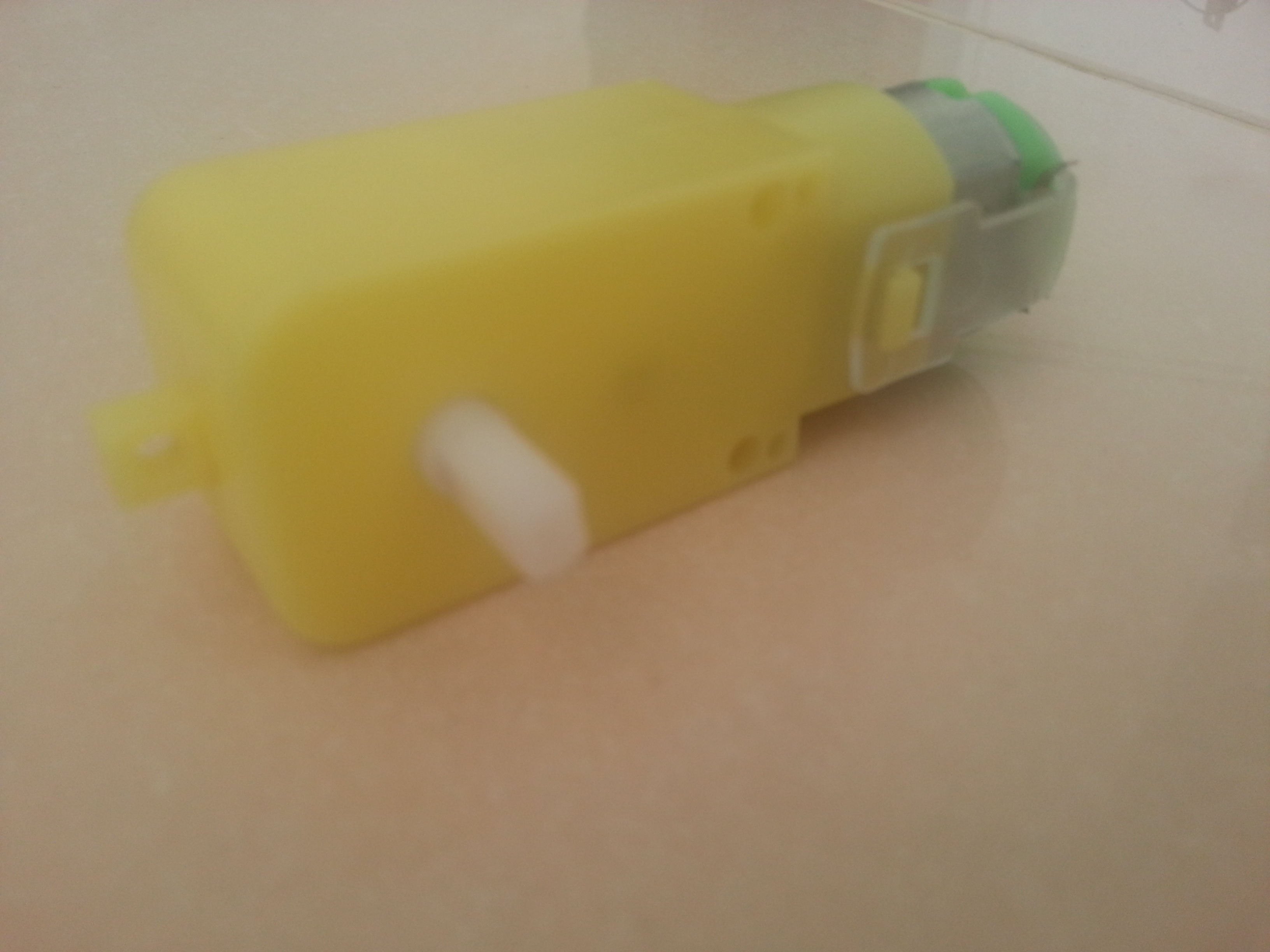

-MOTOARE (4)

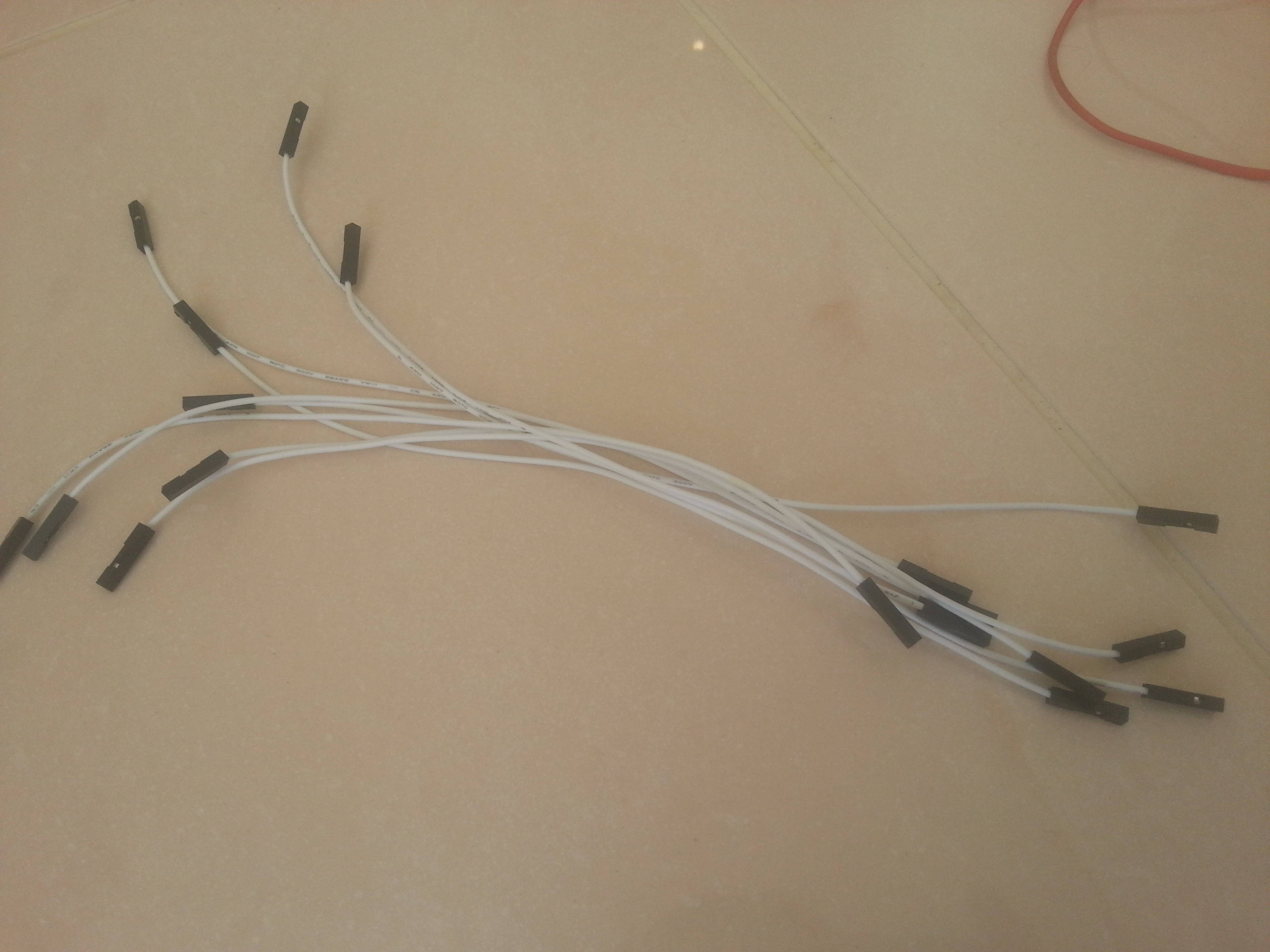

-CABLURI

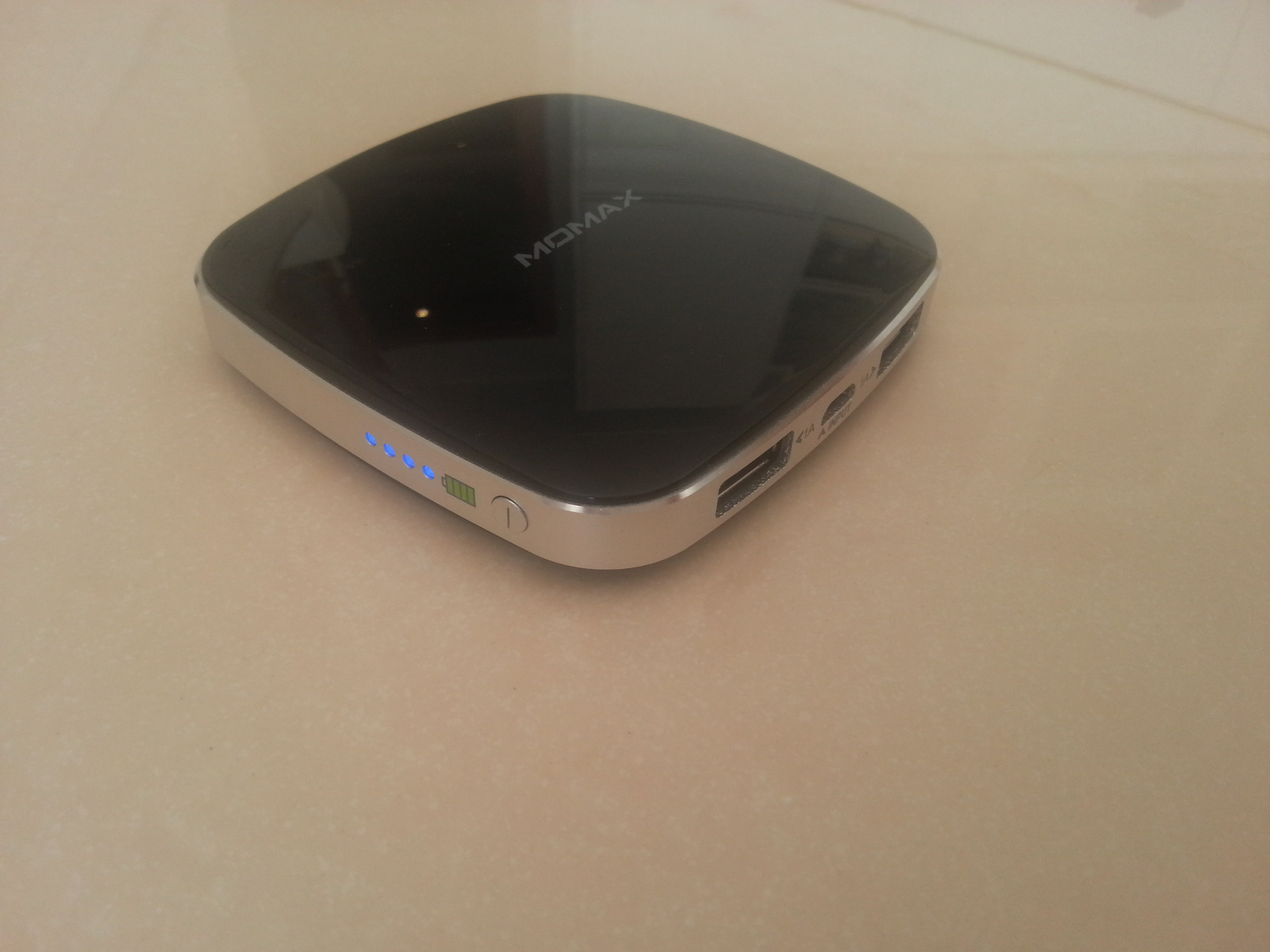

-ACUMULATOR 5V

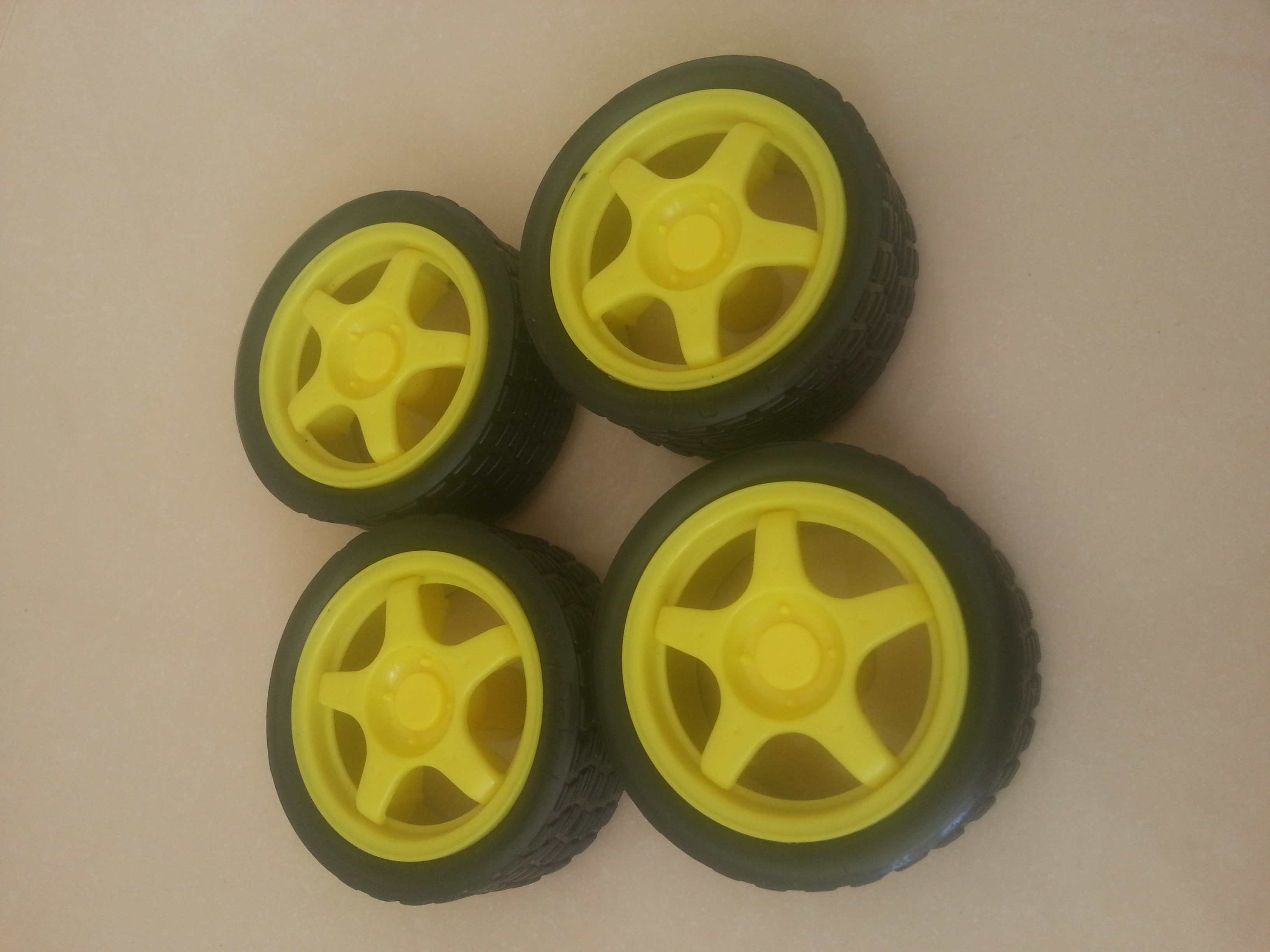

-ROTI

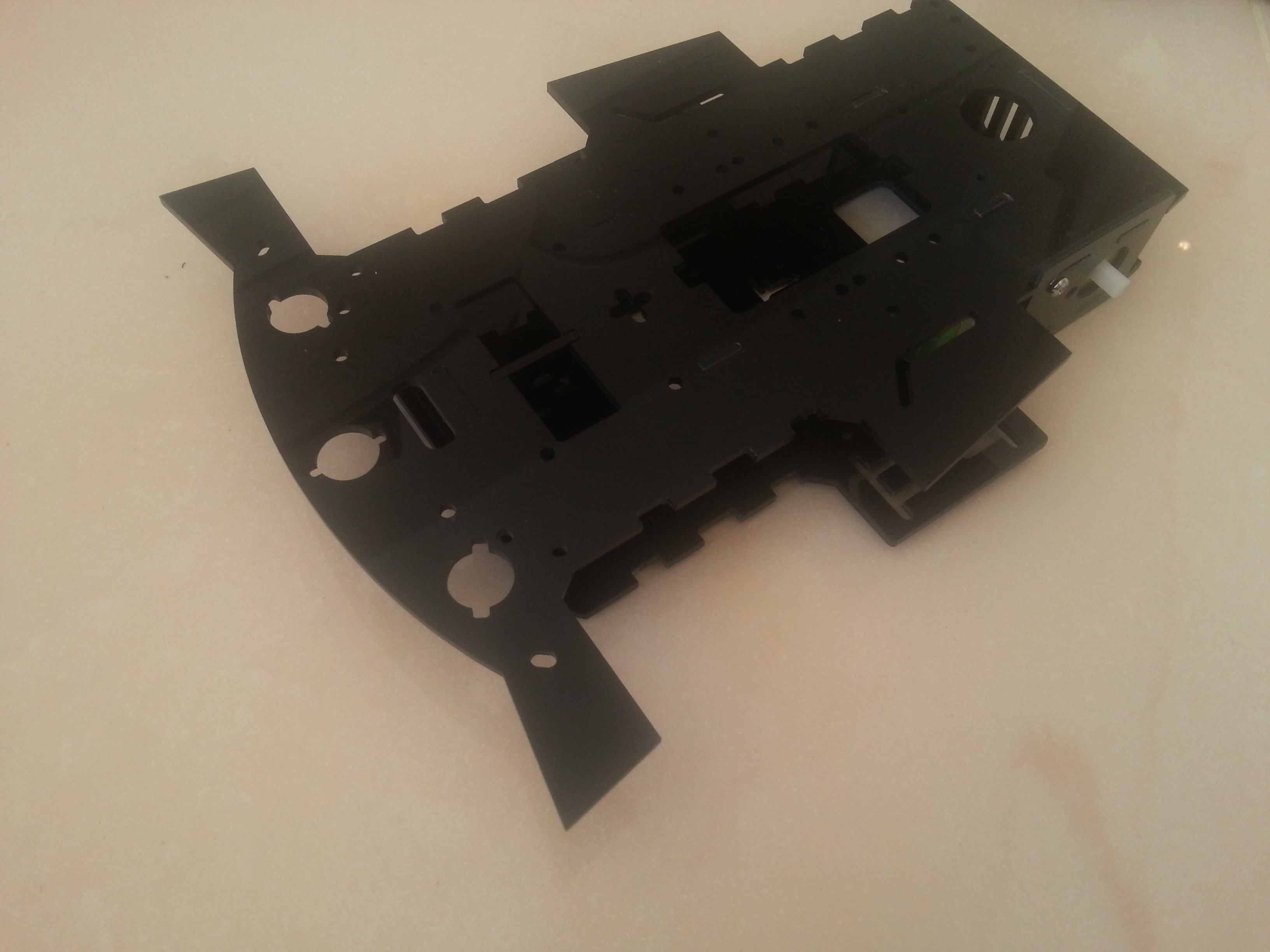

-FRAME

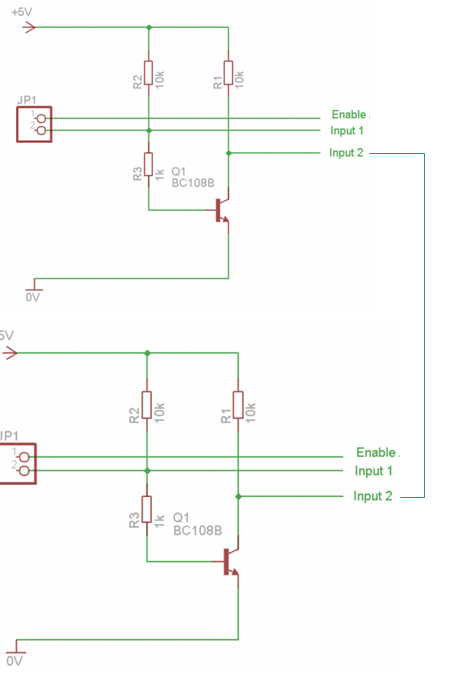

Schema placuta auxiliara (driver motor):
Lista pini:
| Pin | I/O | |
|---|---|---|
| PA0 | Out | Semnal 1 motor 1&4 (+) |
| PA1 | Out | Semnal 1 motor 2&3 (+) |
| PA2 | Out | Semnal 0 motor 1&4 (-) |
| PA3 | Out | Semnal 0 motor 2&3 (-) |
| PC0 | Out | Semnal 1 difuzor (+) |
| PC1 | In | Semnal senzor input (-) |
| PC7 | Out | Semnal 0 difuzor (-) |
| VCC C | Out | VCC senzor (-) |
| GND C | Out | GND senzor (-) |
Software Design
Mediu de dezvoltare: Programmers Notepad [WinAVR]
Programul implementat de mine controleaza senzorul, motoarele stanga/dreapta si difuzorul. Butonul USER este folosit pentru a schimba din modul stand-by in modul 1, respectiv modul 2: -stand-by:
- difuzorul scoate un sunet la boot
-modul-1:
- bip [difuzor]
- se aprinde LED-ul dreapta sus
- pornesc motoarele
- procesorul asculta input de la senzorul de proximitate
- Logica mod-1:
- daca senzorul detecteaza obstacol:
- opreste motoare
- activeaza motor stanga
- bip-uri succesive difuzor
- altfel toate motoarele sunt activate
-modul-2:
- dublu bip [difuzor]
- se aprinde LED dreapta sus
- pornesc motoarele
- Logica mod-2:
- se reia traseul de mai devreme
Rezultate Obţinute
Proiectul este complet functional.

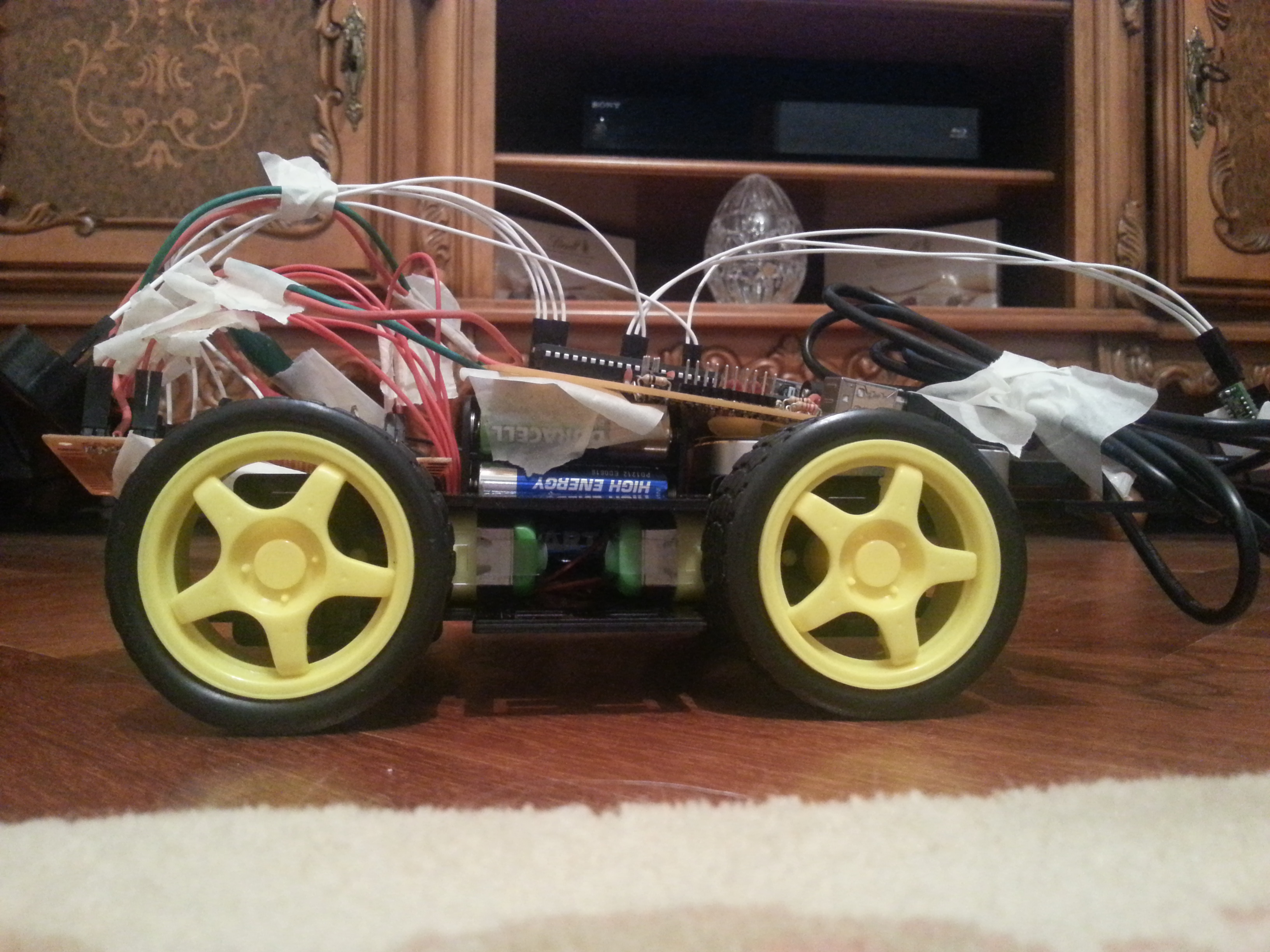

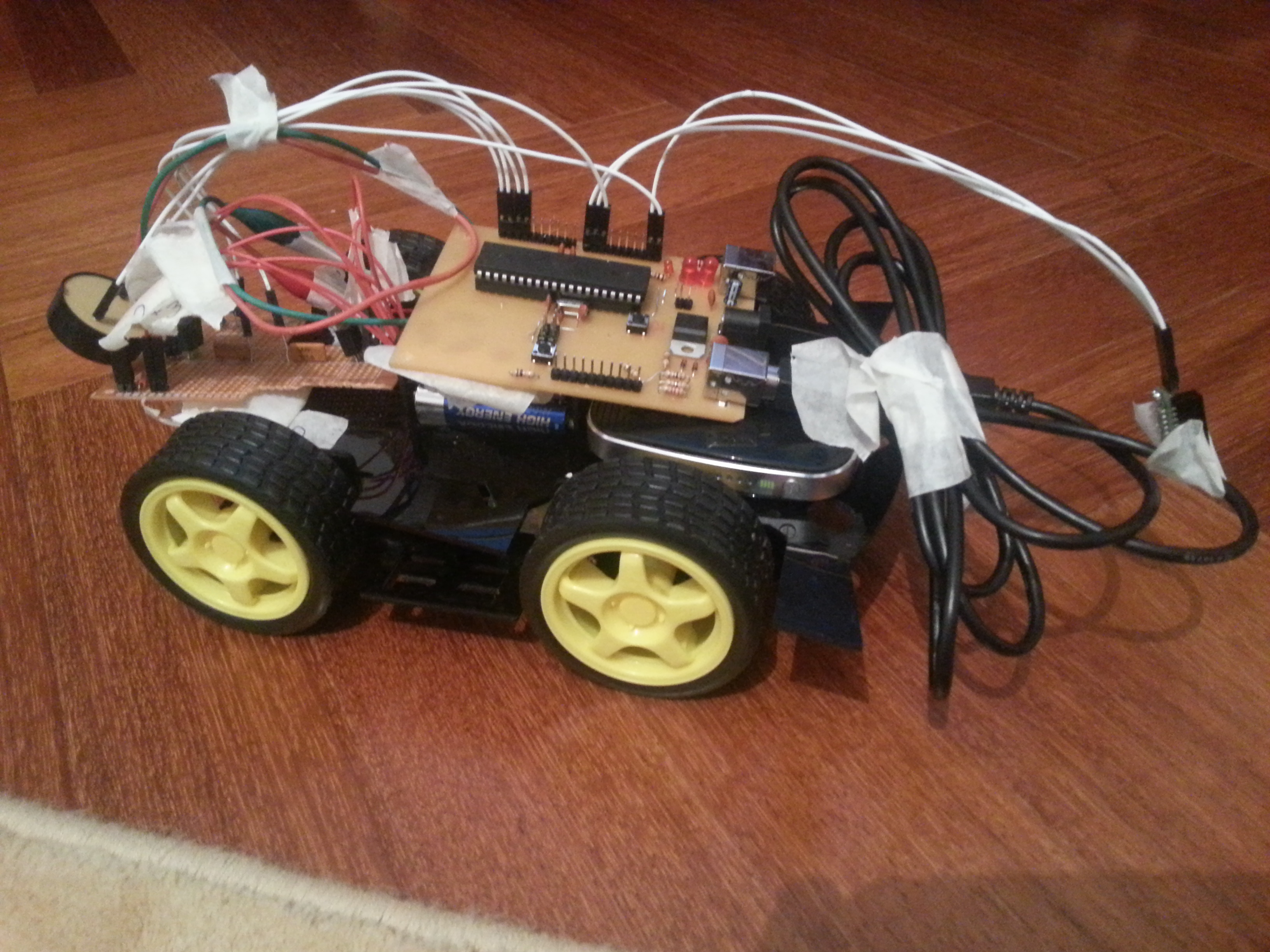

Fotografi:
Video:
Concluzii
Acest proiect a fost o experienta foarte placuta pentru mine, invatand intr-un mod interactiv si practic notiuni legate de proiectarea si programarea microprocesoarelor.
Download
Surse:
Bibliografie/Resurse
