Scopul acestui proiect a fost sa creez un joc de tipul connect 4 cu ajutorul unei matrici bicolore de leduri de 8 x 8. http://www.gamesgames.com/game/Connect-Four.html

Ideea mi sa parut destul de interesanta deoarece am vrut sa fac o aplicatie ce sa aiba utilizare recreativa si nu neaparat una practica. Desi nu am reusit sa duc la bun sfarsit intregul proiect pot spune ca am ramas totusi cu destule cunostinte si aptitudini in domeniul electronicii, am invatat sa lipesc, sa scot informatii din datasheet-uri.

Am folosit urmatoarele componente:

• Matrice de leduri bicolora [Datasheet] http://www.alldatasheet.com/datasheet-pdf/pdf/233064/KINGBRIGHT/TBA23-12EGWA.html
• 3 x MUX sn74hc138n [Datasheet] http://www.ti.com/lit/ds/symlink/sn74hc138.pdf
• 2 x Inversoare sn74lso4 [Datasheet] http://www.datasheetcatalog.org/datasheets/90/487903_DS.pdf
• 8 x butoane
• rezistoare smd ( de 220K, 10K, 180 ohm)
• cabluri de legatura
• placa de test

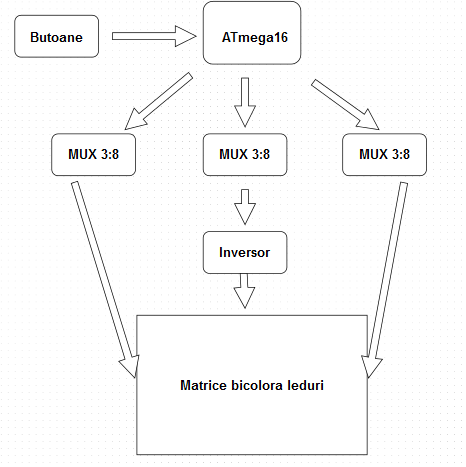

Aici au fost probleme destul de mari deoarece matricea a avut un control destul de greu (vezi datasheet) insa am avut parte de ajutor in elaborarea schemei dar si pentru asezarea cat mai buna pe placa a traseelor. Deoarece muxurile functioneaza cu logica inversa am folosit si 2 inversoare (aveam nevoi de 8 porturi) pentru a putea aprinde ledurile.

Am folosit winavr si programmer's notepad insa nu am evoluat prea mult la partea software (din lipsa de timp).

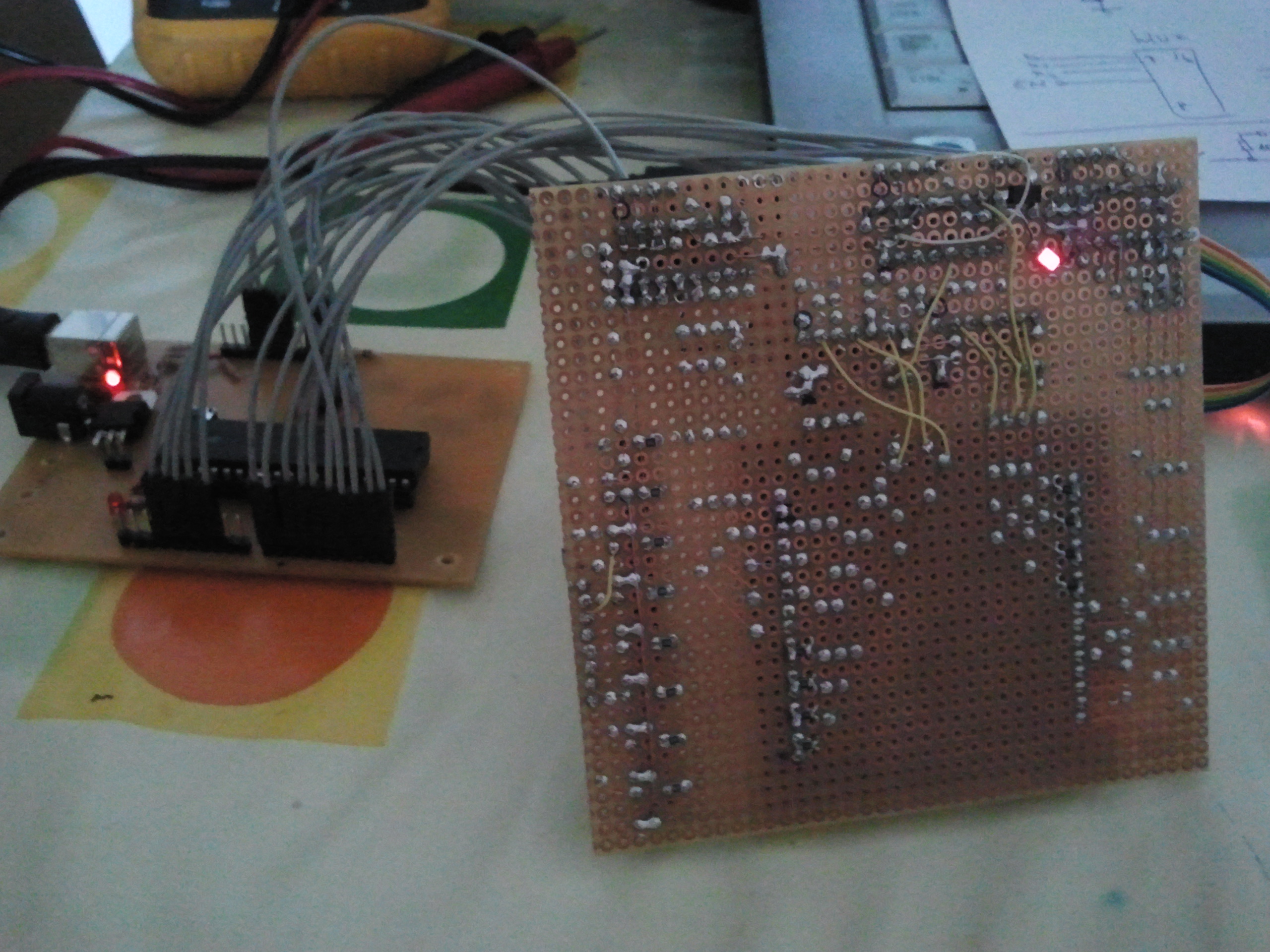

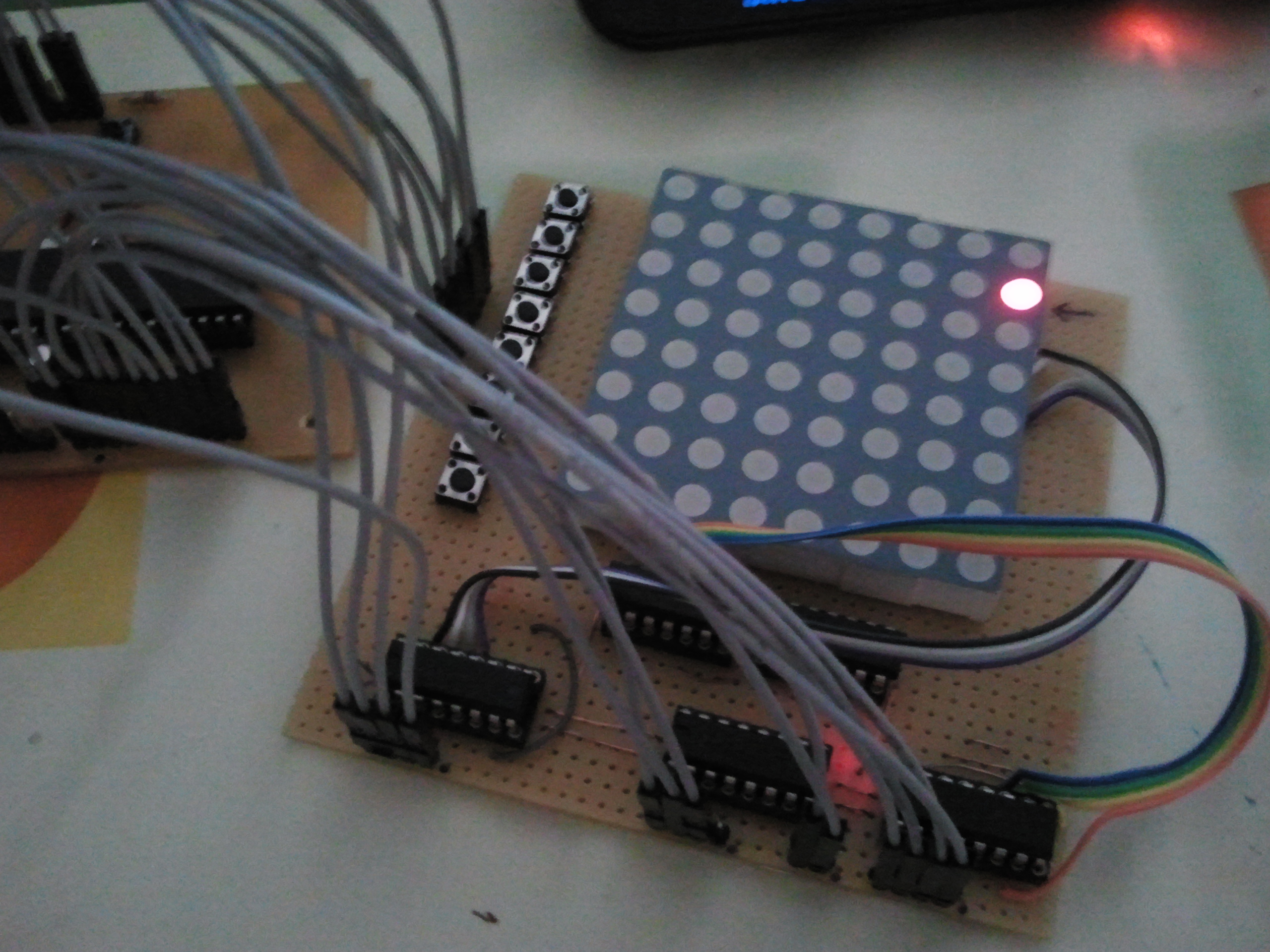

Nu am reust sa duc la final proiectul, am reusit sa controlez ledurile cu ajutorul butoanelor insa jocul nu este gata inca.

Desi pare un proiect usor de realizat pentru mine nu a fost chiar asa, ca dovada faptul ca nu l-am dus la final. Cu toate acestea pot afirma ca mi-a placut sa lucrez la el (cu destul de mult ajutor din partea tatalui meu) si sper ca voi reusi sa il duc la final. Intrucat nu am lipit placa de test de cea de baza voi putea folosi placa de baza si pentru alte proiecte care (sper) vor fi mult mai practice.
