Acordorul de chitară este un instrument util pentru orice persoană care cântă la chitară. Chitara poate fi acordată în mai multe feluri, o acordare tradițională este cea de EADGHE. Exemplu acrodare tradițională
Acordarea după urechi devine exactă doar după ani de experiență, deci acordorul este recomandat pentru orice începător de a ușura acordarea instrumentului muzical.
Ideea de bază a instrumentului este compararea frecvenței sunetului obținut printr-un microfon cu niște valori predefinite.

Lista de piese:
- plăcuța de la etapa I (v. http://cs.curs.pub.ro/wiki/pm/cablaj/proiect2013)
- tranzistor NPN BC337
- rezistențe: 470 (2 buc.), 1k, 4k7, 56k, 330k
- LED-uri (2 buc.)
- condensator 100nF
- microfon condensator

Schema de la care am pornit este una mai veche, se găsește aici. Autorul folosește alt tip de microcontroller, iar o parte din schemă în cazul meu se află pe plăcuța din prima etapă.

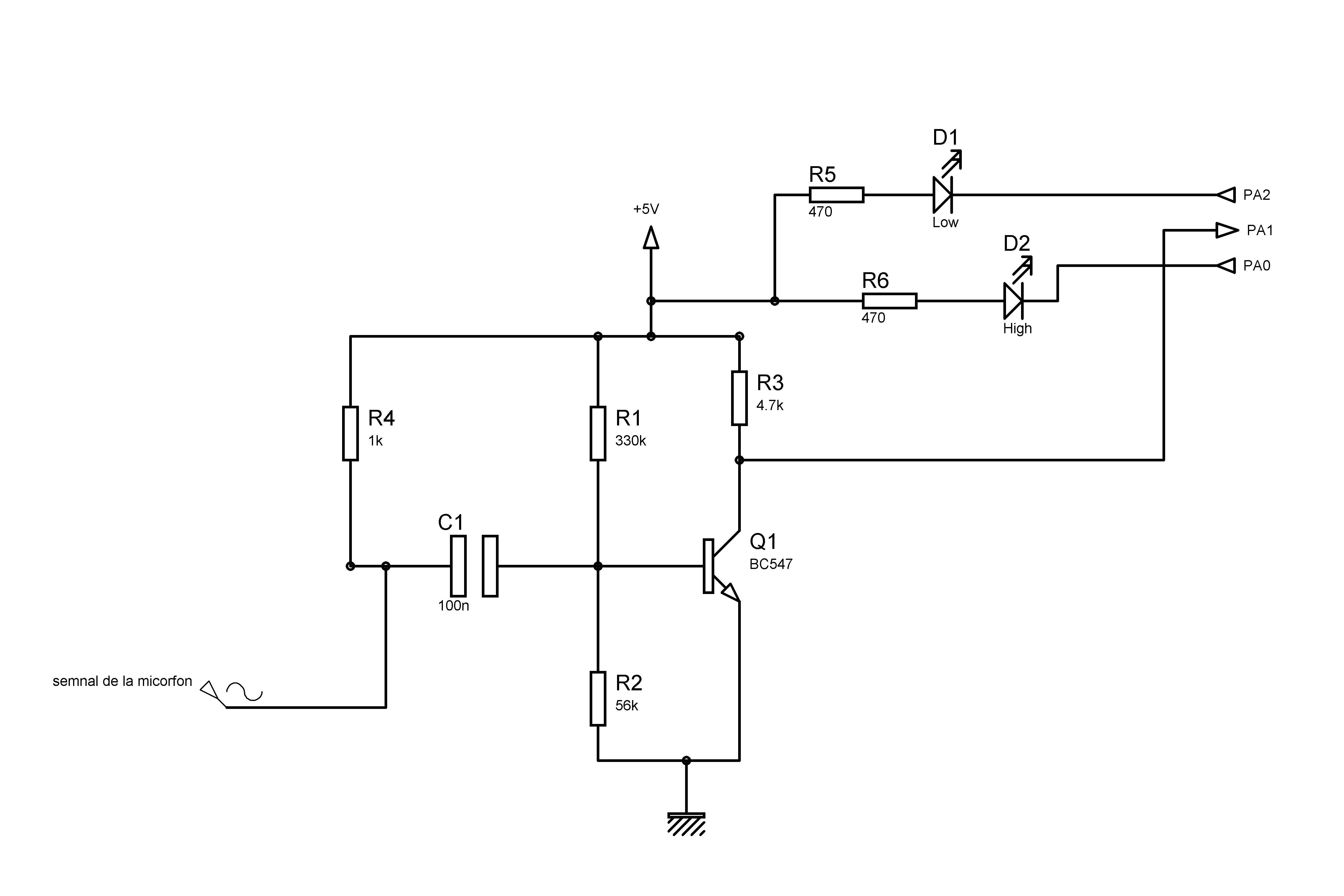

Schema finală folosită de mine:
Am folosit Proteus ISIS pentru simulare harware. Pe baza imaginii obținute de la osciloscop am verificat corectitudinea părții de amplificare.

Codul a fost scris și compilat cu ajutorul Atmel Studio 6.1.
Codul sursă este bazat pe acest cod, cu niște modificări de upgrade pentru compatibilitate Atmega324PA.

Din păcate nu am reușit să construiesc un instrument util (bazat pe răspunsul semnalat prin LED-uri, acordorului meu orice sunet este prea înalt și/sau prea jos ).

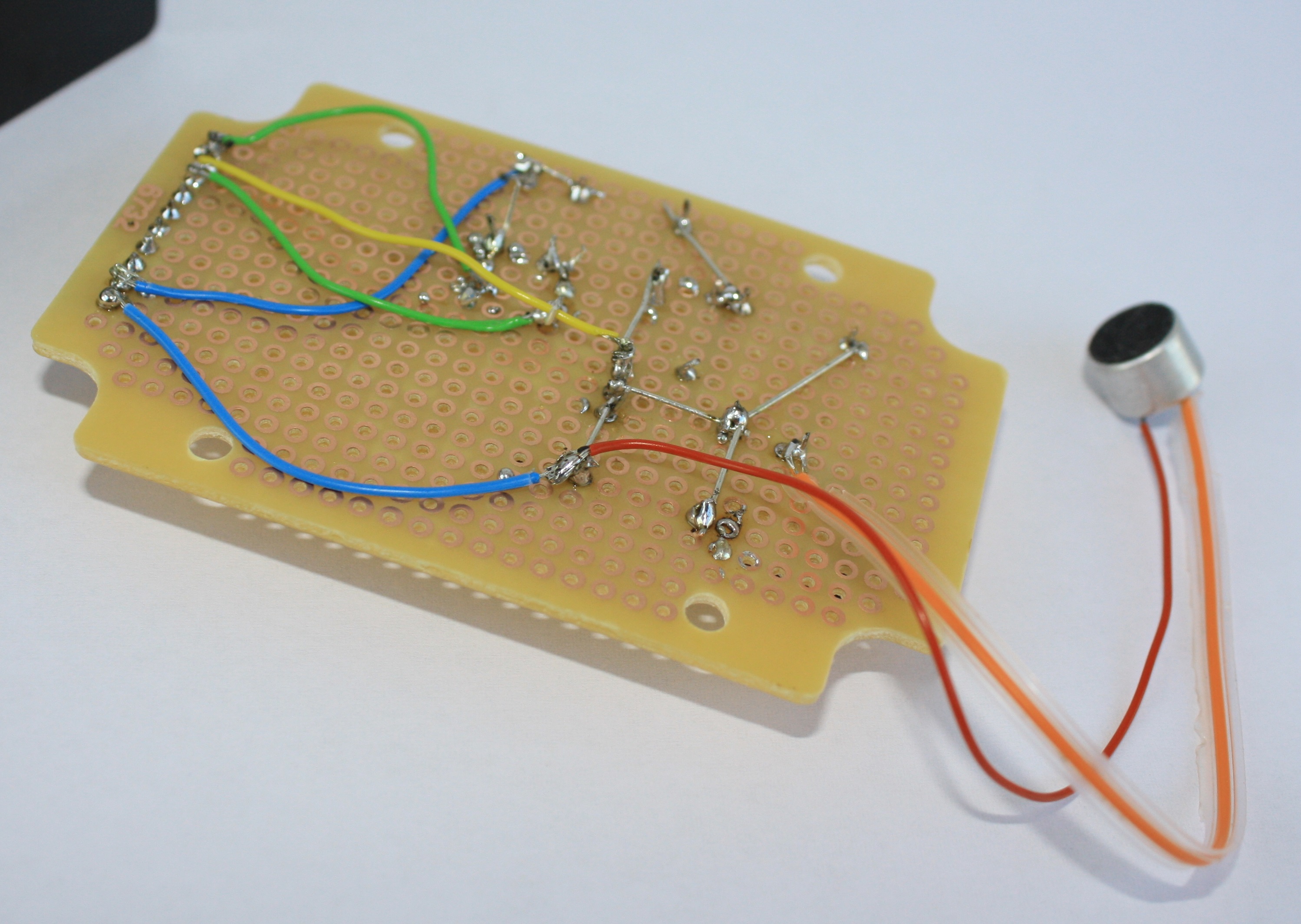

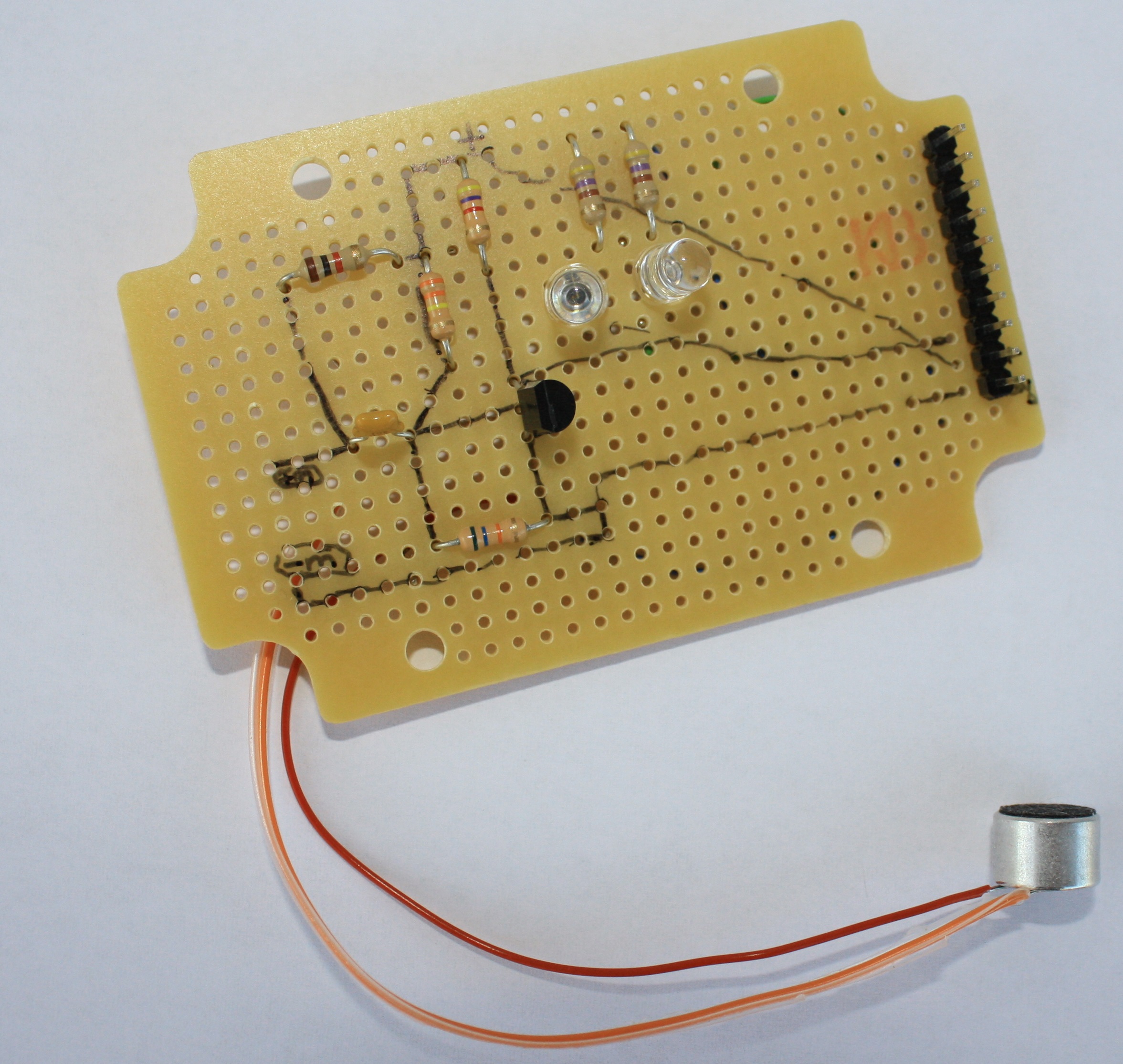

Câteva imagini:

Instumentul creat de mine este inutil, dar apreciez mult efectele pe termen lung a acestui proiect: mi s-a schimbat (în sens pozitiv) atitudinea față de electronică practică, și rămân cu plăcuța din prima etapă, cu care pot face multe lucruri interesante (cum au demonstrat și colegii).
