Mihai CEPOI - 8x8 dot matrix

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Prezentarea pe scurt a proiectului vostru:

  • Microcontroller-ul ia informatii (input) de la doi senzori, unul de lumina (o fotorezistenta) si unul de temperatura. In functie de aceste data va lumina cu ajutorul unui dot matrix 8×8 si va porni un cooler.
  • Scopul sau este de a observa cum pot interactiona cei doi senzori, afisajul si cooler-ul prin intermediul unui microcontroller.
  • Initial am vrut sa afisez temperatura pe dot matrix cu scrolling message, dupa care mi s-a parut mai interesanta abordarea prezentata mai sus
  • Pentru mine a fost util sa inteleg mai bine cum functioneaza fiecare dintre componentele proiectului, sper sa ii ajute si pe ceilalti.

Descriere generală

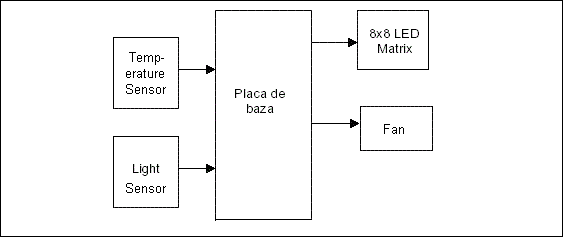

Schema bloc :

Hardware Design

Listă de piese :

Total : 56.4RON fara placuta din etapa precedenta

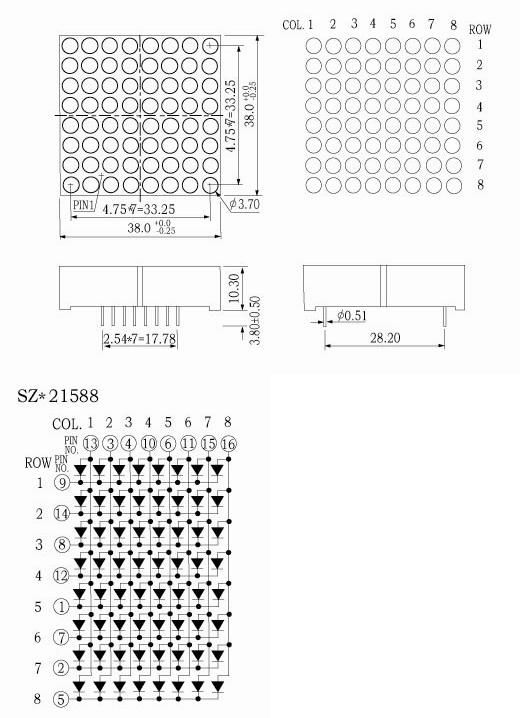

Schema dot matrix :

Software Design

Descrierea codului aplicaţiei (firmware):

  • avand probleme cu placuta initiala nu am reusit sa dezvolt codul aplicatiei
  • ce planuiam: in functie de intervalul in care oscilau datele venite de la fotorezistor sa aprind/sting consecutiv led-uri din matrice si dupa o anumita temperatura venita de la senzor sa pornesc fan-ul
  • toate sursele si functiile de implementare se pot gasi in cadrul laboratoarelor
  • o chestie super misto ce poate fi facuta pe acest proiect (flames effect pe dot matrix) [1]

[1] FPUI87QHFWSUOMU

Rezultate Obţinute

Momentan proiectul nu este finalizat, urmatorii sunt : rezolvarea problemei de pe placuta initiala, finalizarea proiectului dupa sesiune, update wiki.

Concluzii

  • Incepeti proiectul cat mai din timp si asigurati-va step by step ca aveti componente functionale
  • Proiectul acesta nu este deloc greu, singura parte dificila este legarea dot matrix si controlul led-urilor acesteia
  • Cei doi senzori si folosirea lor ca input in microcontroller nu reprezinta un lucru greu si este prezentat in laborator
  • Personal mi s-a parut un proiect interesant, sper sa-l termin dupa sesiune, bafta!

Download

#Todo when it's done!

Jurnal

  • Am lipit placuta initiala.
  • In cadrul unui laborator mi-a fost pus bootloader.
  • Dupa numeroase incercari si noi lipituri nu am reusit sa vad microcontrollerul prin usb.
  • Am lipit doar jumatate din pinii de la dot matrix pentru a-i putea conecta pe restul la vcc (sa demonstrez ca merge macar atat).
  • To be continued after exams.
