Prezentarea proiectului:

Proiectul meu consta in implementarea unui cub de leduri de latura 4 care sa redea diverse jocuri de lumini.Scopul sau este unul decorativ. Am vazut numeroase tutoriale despre fabricarea unui astfel de cub si mi-a suras ideea de a-mi crea si eu unul, pornind cat mai “de la 0”. Pentru mine a fost util in special pentru ca am invatat sa apreciez cata munca si cate decizii sunt luate in spatele unor obiecte simple pe care le vedem in jurul nostru, unele fara un scop practic in sine, ci doar “de privit”.

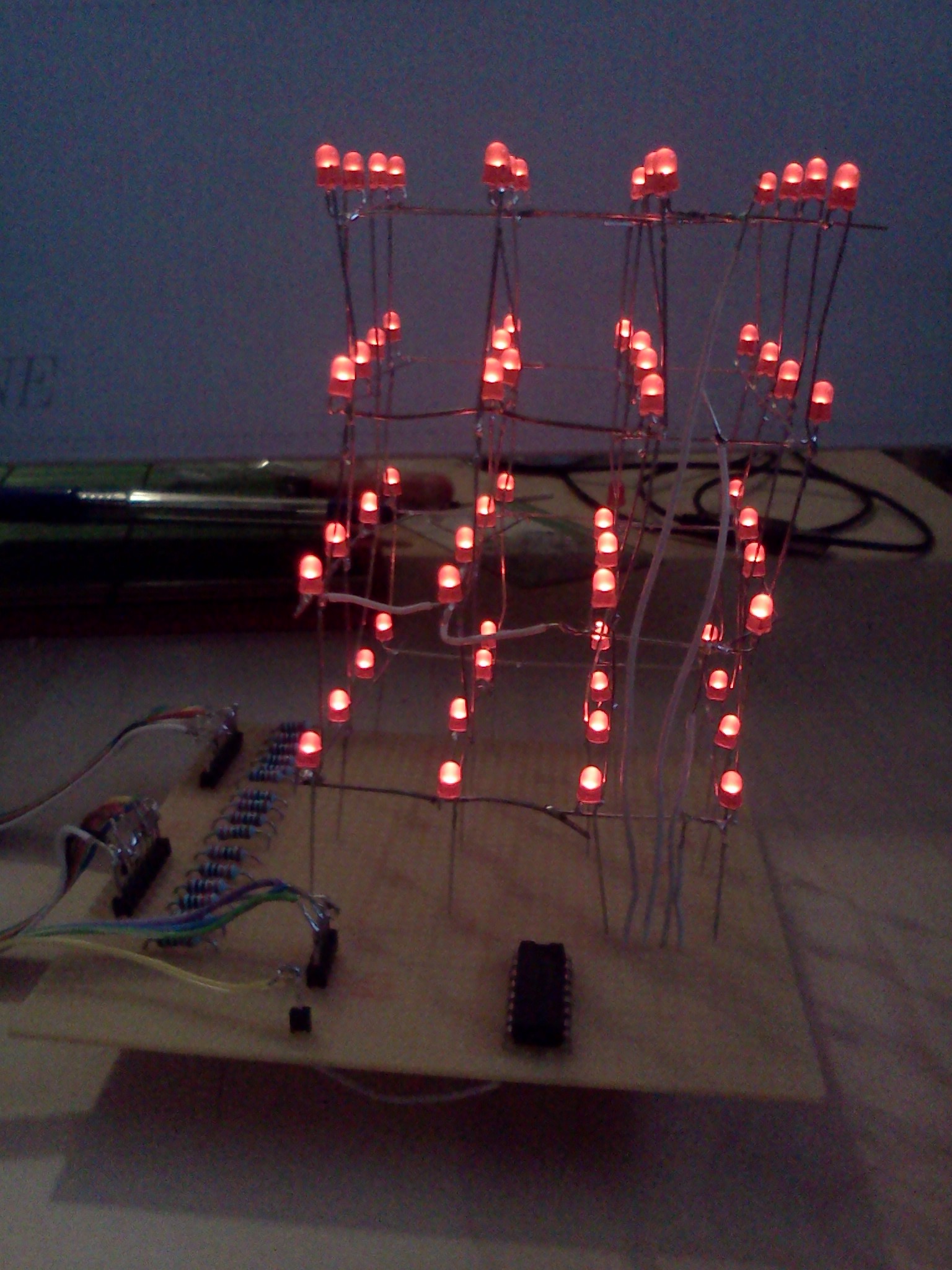

Am folosit doua placute. Prima este cea de la prima etapa, la care am mai adaugat inca o placuta suport pentru cub, impreuna cu celelalte componente care mai erau necesare(vezi mai jos). Ca software, am folosit un fisier care avea la baza laboratorul 0 de PM, impreuna cu un Makefile, de la acelasi laborator.

Componente folositte:

• LED-URI: 64
• rezistente 100Ω: 16
• ULN2003AN (am citit ca tranzistoarele se pot arde foarte repede, de aceea am folosit ULN-ul)
• placuta de la etapa 1

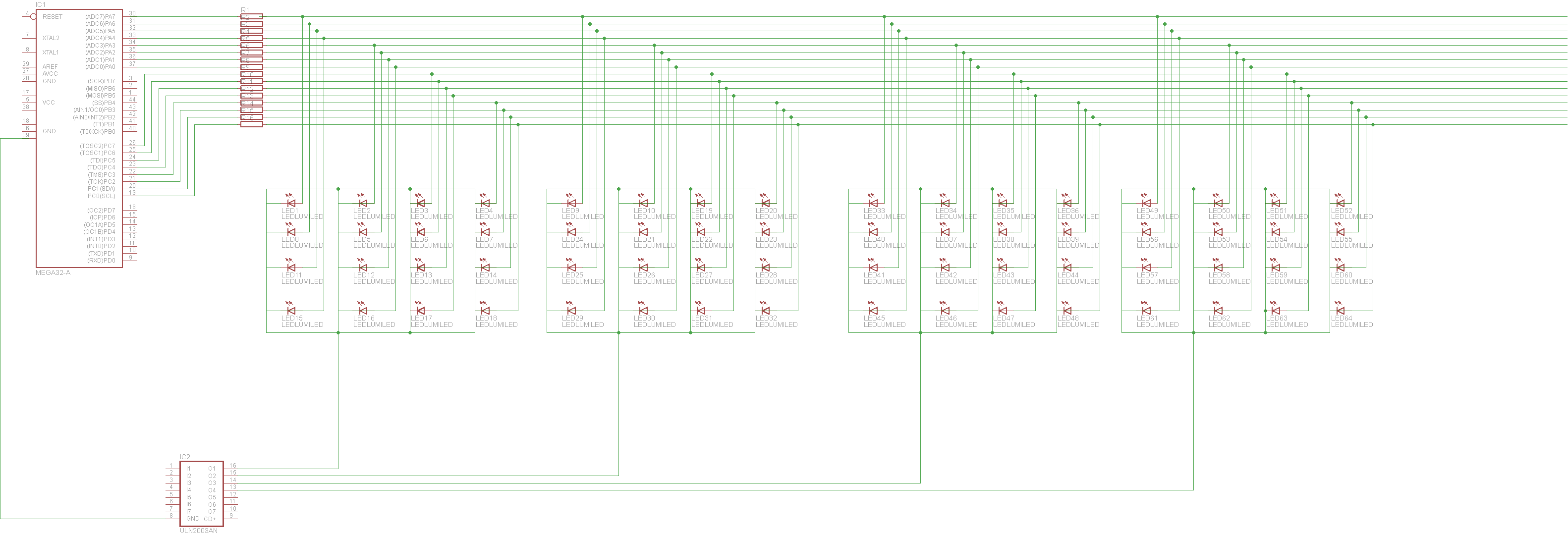

Schema pe care am folosit-o

Am programat microcontrollerul cu ajutorul WinAvr. Pentru a programa cubul de leduri, am folosit porturile A,C,D. Portul D controla inaltimea in cub, iar A si C cate o jumatate de etaj al cubului.Asadar pentru porturile A si C am controlat toti cei 8 biti, in timp ce pentru D doar 4. Codul e impartit(de comentarii) in mai multe parti, pentru vizualizarea diferitelor jocuri de lumini.

A fost un proiect interesant, primul care sa ne lase cu ceva tangibil dupa multa munca depusa. Are o complexitate scazuta, dar te ajuta sa intelegi notiuni de baza studiate in acest semestru la PM.

schema poze desfasurare proiect surse

In total am lucat cam 7 zile in timpul semestrului la acest proiect(in unele mai mult, in unele mai putin)

• Ziua 1-Am fost la scoala si am facut placutele de la etapa 1
• Ziua 2-Scotociri pentru ce e necesar continuarii. Cumparaturi si cautari.
• Ziua 3-Youtube “how to make your own led cube”
• Ziua 4-Am lipit cubul
• Ziua 5-Am lipit si restul componentelor pe placuta(rezistente, ULNAN2003). Si am lipit din nou ce se stricase la cub.Beculetele se aprind
• Ziua 6-Am realizat animatiile si scriu wiki-ul
• Ziua 7-Prezentare proiect
