Proiectul 3D Led Cube consta in construirea unui cub de 64 de leduri rosii, organizat pe 4 nivele.

Ce face: Acest cub va reda diverse jocuri de lumini.

Scop: Scopul proiectului este unul de design.

Ideea de pornire: Pe Youtube am descoperit diverse cuburi cu leduri RGB de diverse dimensiuni care mi-au placut si m-am gandit sa construiesc cubul meu propriu cu latura de 4.

Utilitate:

1. Constituie un punct de plecare pentru proiecte mai mari.
2. Ajuta la imbunatatirea constintelor de lucru cu materiale electronice.
3. Constituie un obiect decorativ frumos.

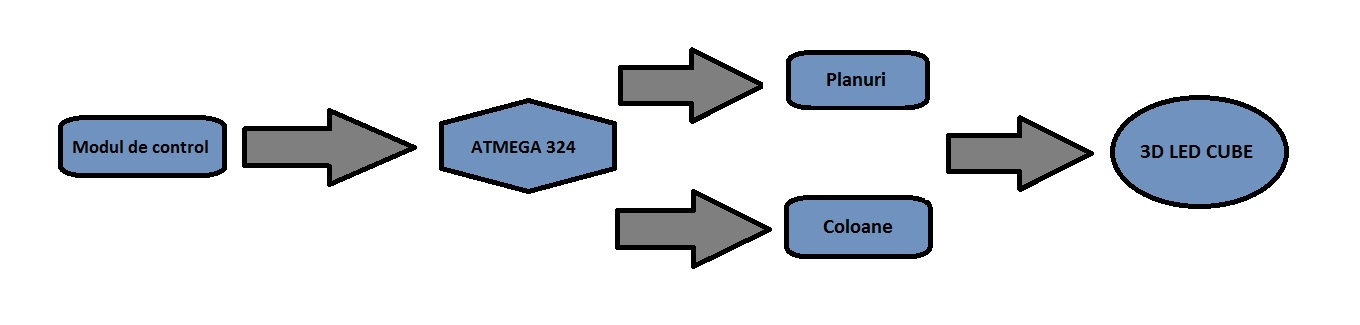

Schema bloc:

Lista componentelor:

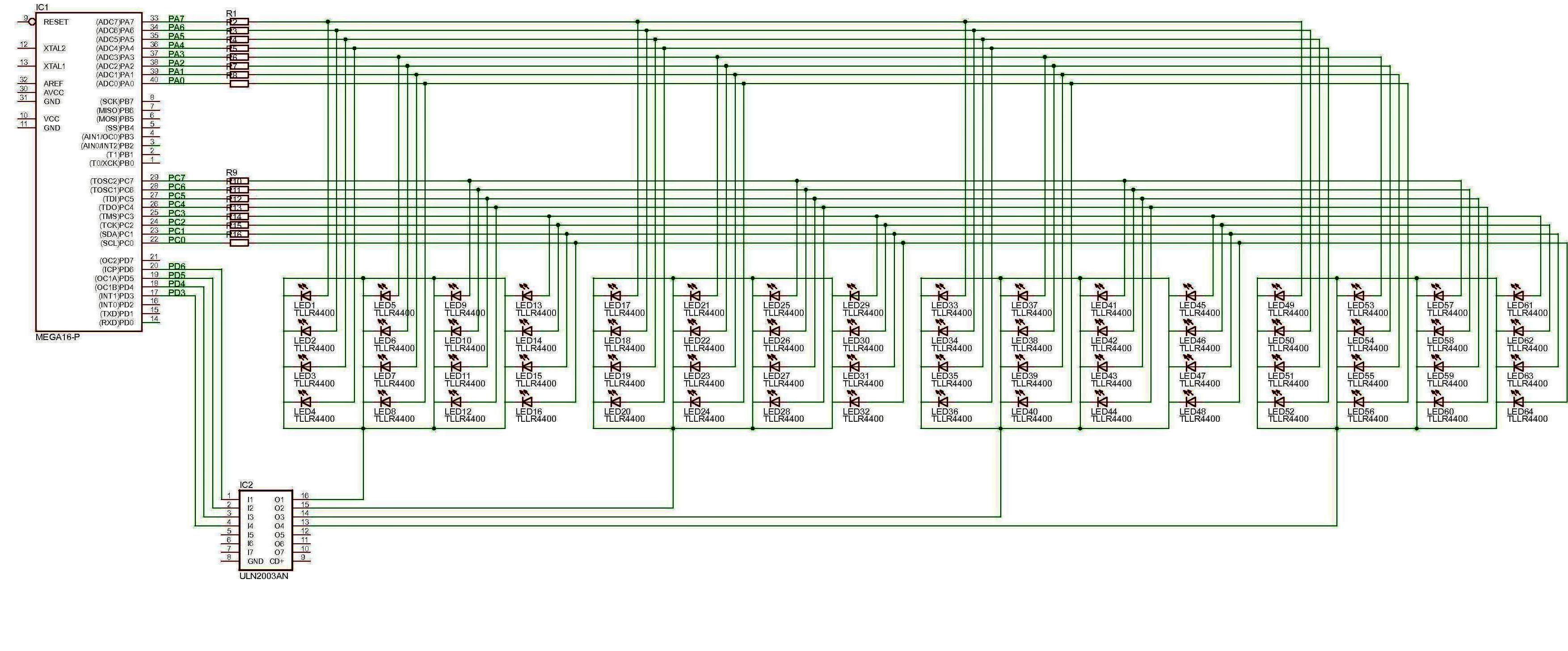

Schema electrica:

Construirea cubului:

Am inceput constructia cubului prin a-l imparti pe nivele(4 la numar), fiecare nivel avand 16 leduri.

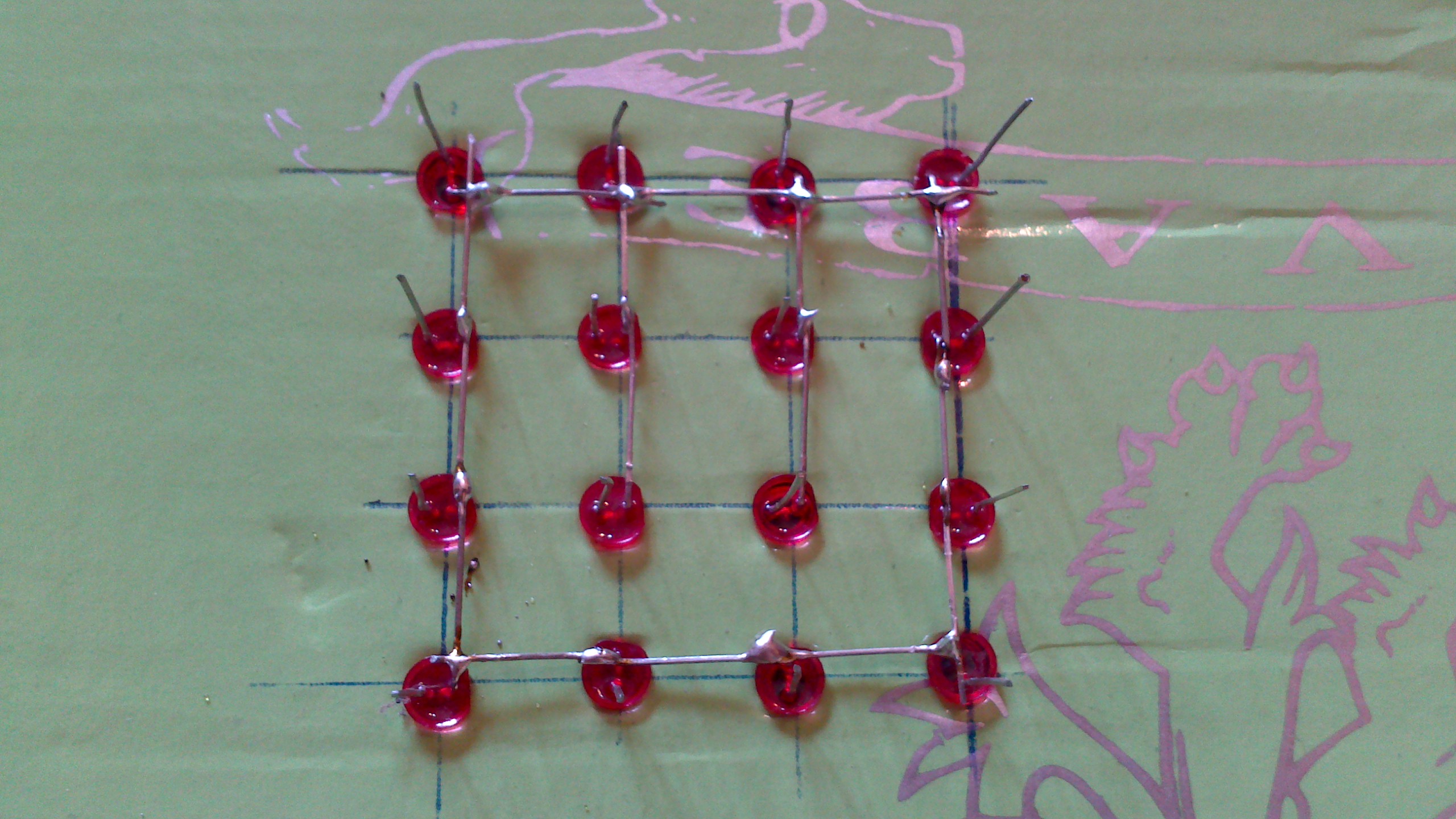

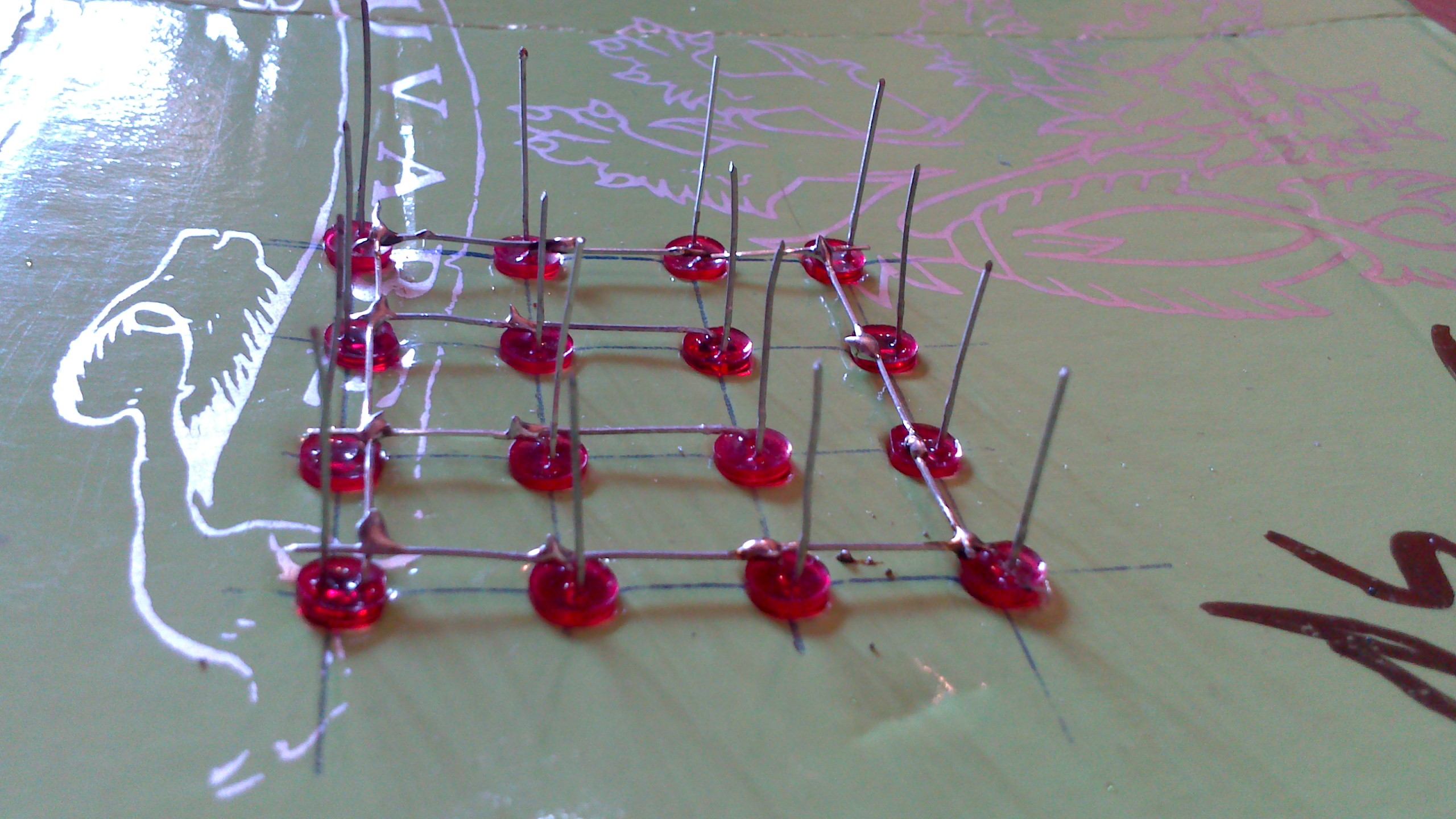

Pentru fiecare nivel, am folosit o matrita din carton, sub forma unei matrice 4×4, formata din gauri, ca in imaginea de mai jos:

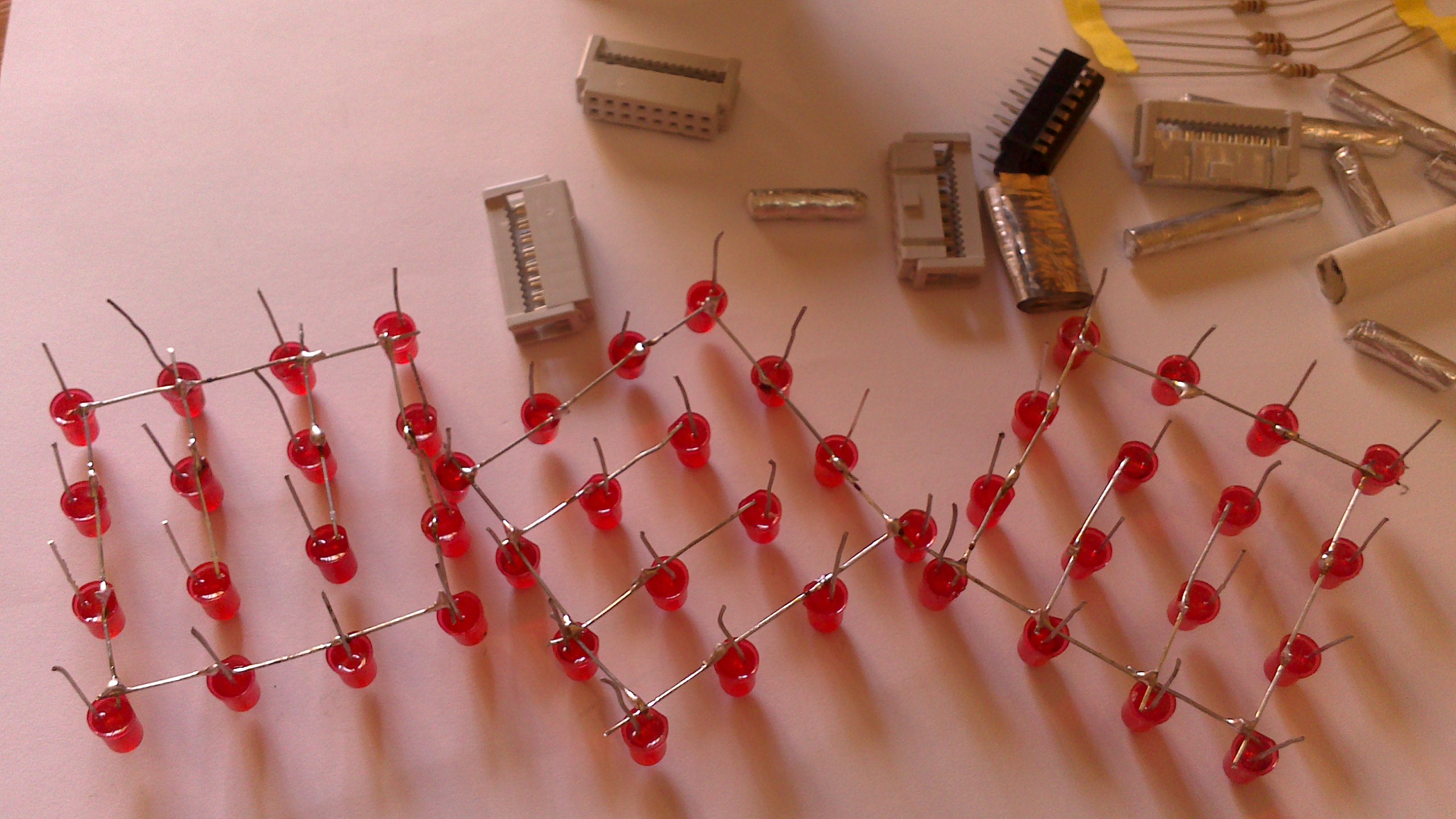

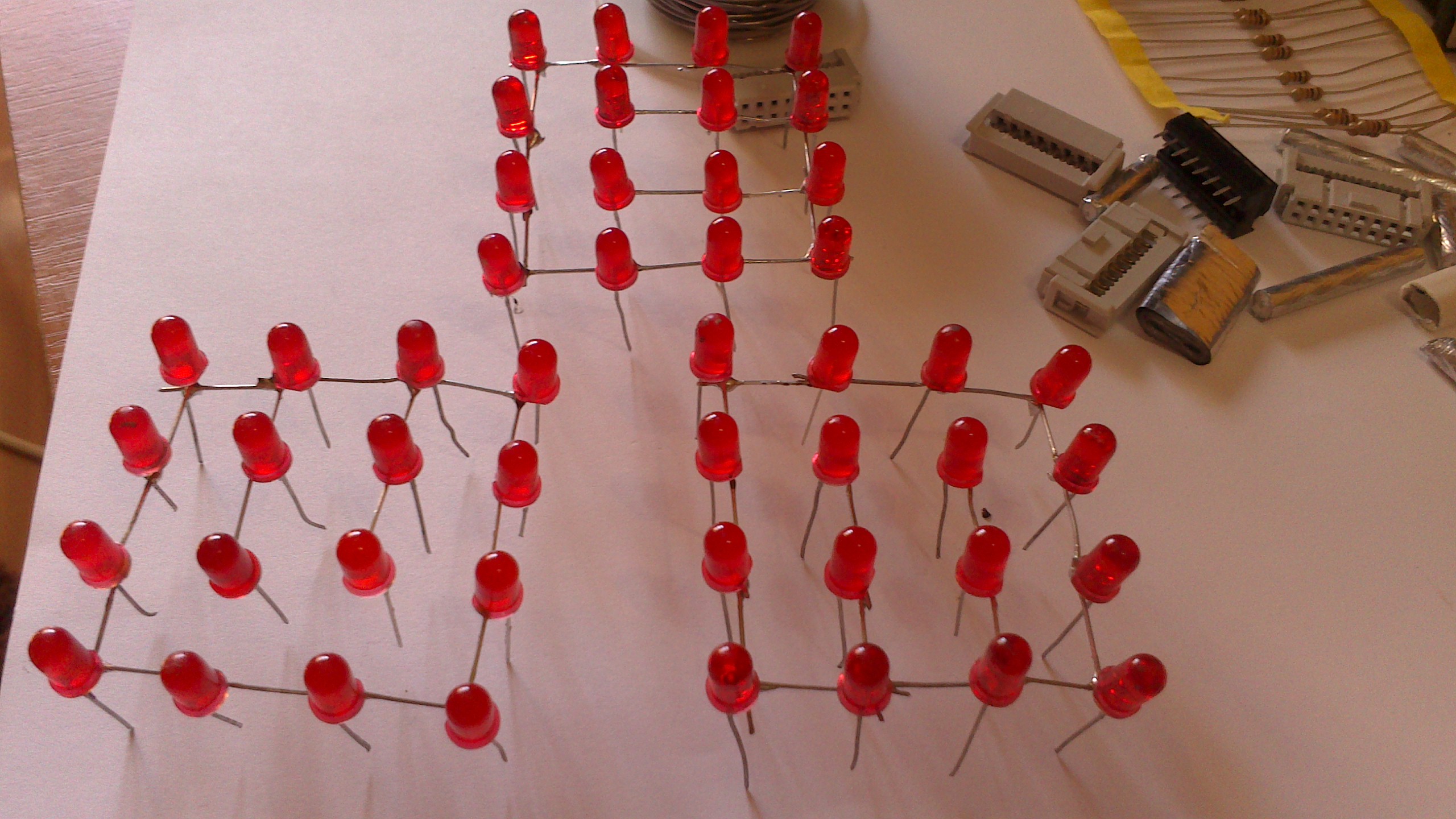

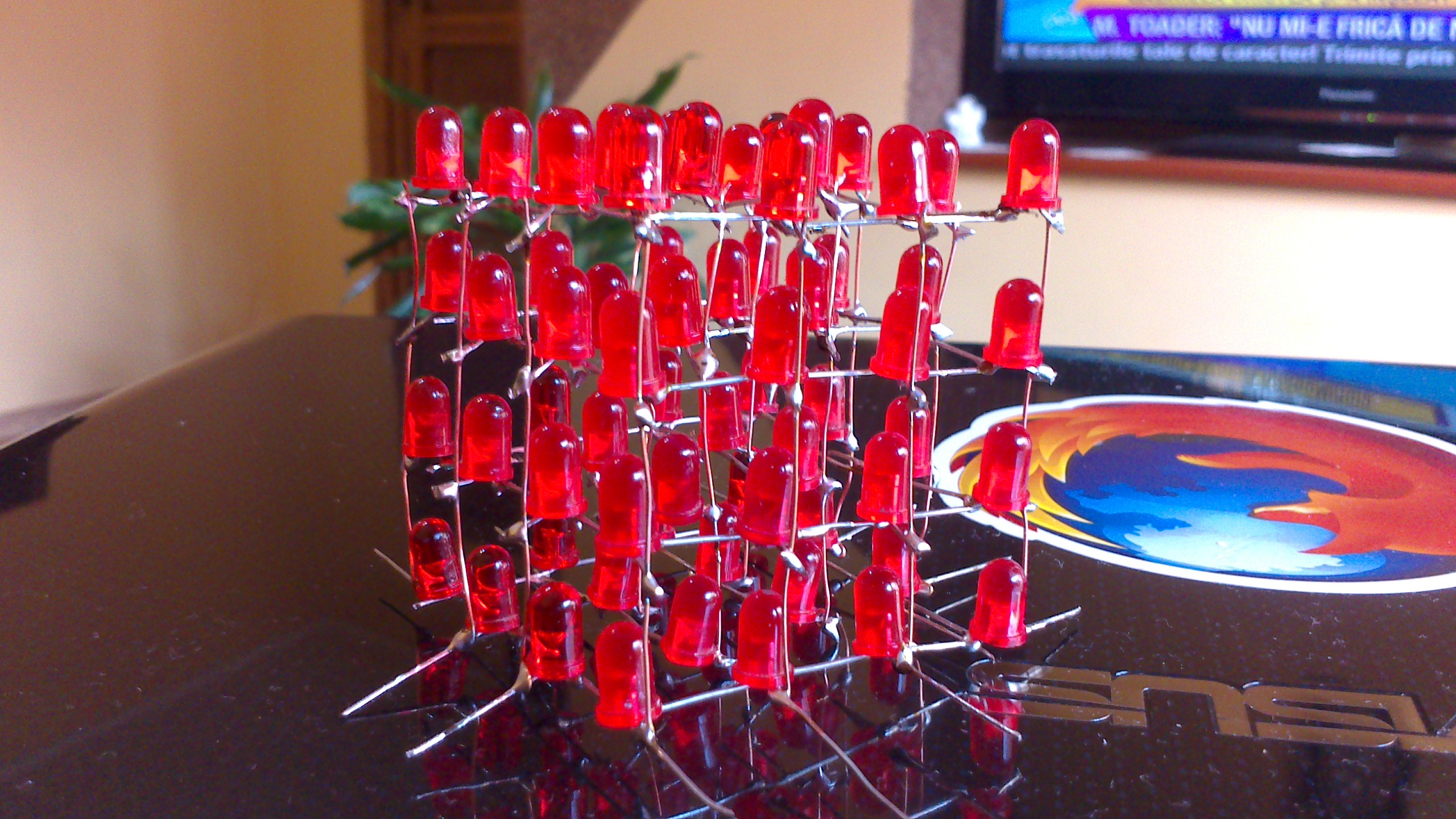

Am lipit intai fiecare nivel legand catozii impreuna pe linii,iar dupa ce am obtinut cele 4 nivele cu 16 leduri fiecare, le-am lipit prin legarea anozilor pe coloane si am format cubul.

In urma acestei organizari a ledurilor,mi-am luat 16 fire pentru a alimenta coloanele si 4 fire pentru a alimenta liniile.

Pentru a evita ca o intensitate mare sa ajunga pe pinii microcontroller-ului Atmega324 si sa se arda, am folosit un ULN2003AN, care se comporta ca un set de tranzistori.

Mediul de dezvoltare pe care l-am folosit este: AVR Studio. Pentru a programa microcontrollerul am folosit WinAvr, care include compilatorul GNU GCC pentru limbajele C si C++.

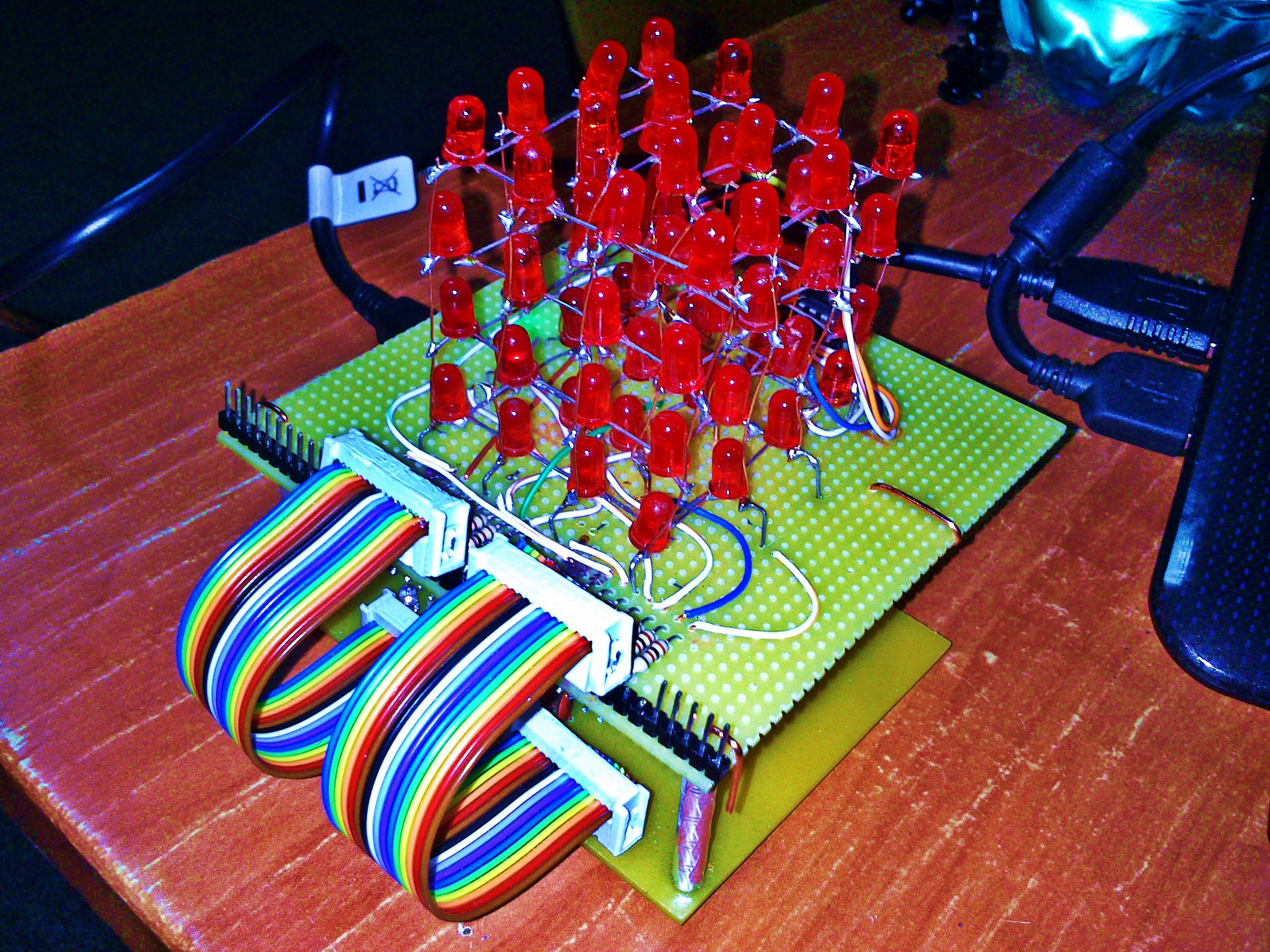

Starea finala a proiectului:

 Proiectul este unul interesant, dar necesita deosebita atentie la lipirea componentelor, ledurile se pot arde foarte usor.

Varianta cea mai buna este ca toate lipiturile, respectiv componentele sa fie verificate imediat dupa ce au fost lipite, ca in cazul in care ceva nu functioneaza, sa se poata inlocui foarte usor.

Schema in format .sch: schema_electrica.sch
Cod sursa: 3dledcubbe.zip
