Proiectul [sistem de racire automat] simuleaza un sistem de aer conditionat.

Acest sistem este compus dintr-un ventilator (pentru racire), un sensor de temperatura si un ecran LCD pentru afisarea temperaturii curente. Temperatura optima este setata printr-un potentiometru.

Practic, sistemul va roti ventilatorul pana se va atinge temperatura dorita, cu o frecventa de rotatie proportional cu diferenta dintre temperaturile actuala si optima.

Am ales acest proiect, pentru ca am considerat ca nu este foarte complicat si pentru o persoana neinitiata ca mine, ar reprezenta ceva ce ar putea fi dus pana la capat. Ca utilitate practica, este de folos doar conceptul (si experienta) acestui proiect.

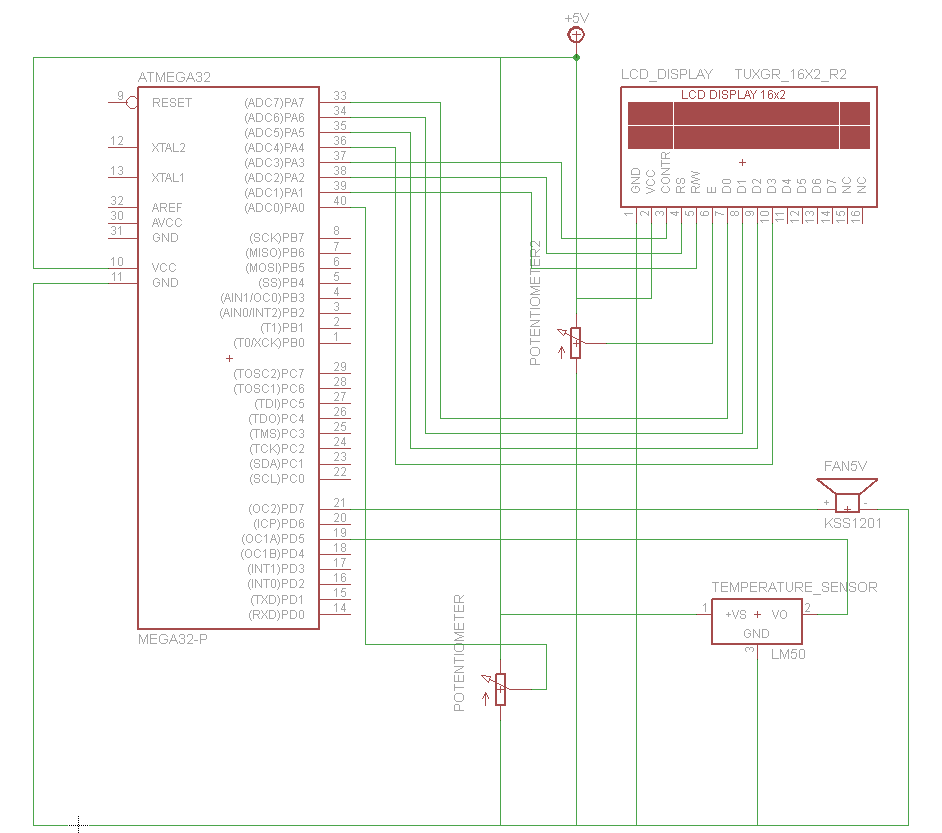

Schema proiectului

Lista componente:

- Plăcuța de la etapa I

- LCD display RC1602A

- Termometru DS18B20

- 2 x Potențiometru pentru tensiune variabilă

- Rezistență 5.1K

Compilator folosit: avr-gcc

Fisiere sursa aditionale:

- lcd.c pentru interfata cu LCD

- ds18b20.c pentru interfata cu termometru

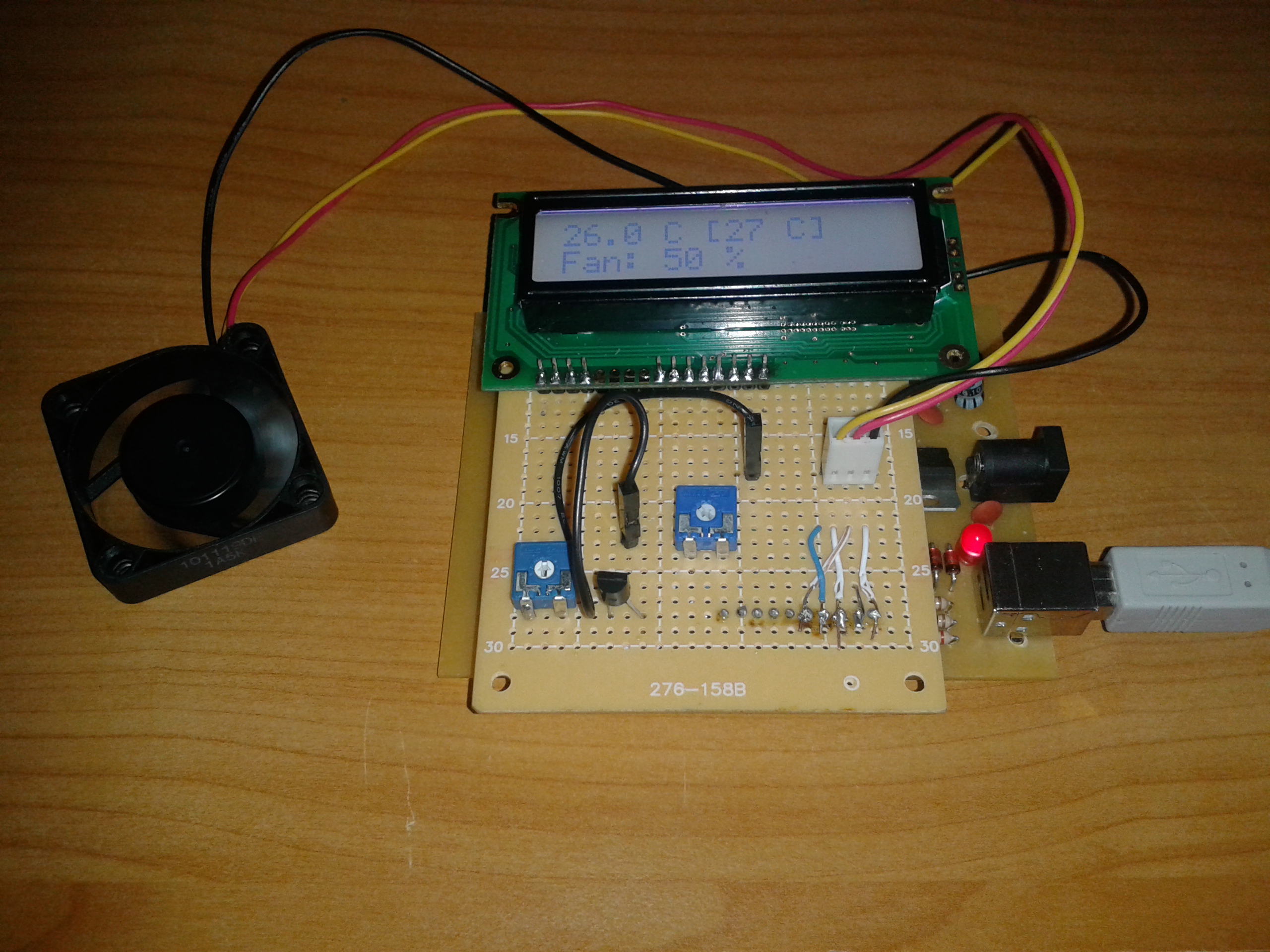

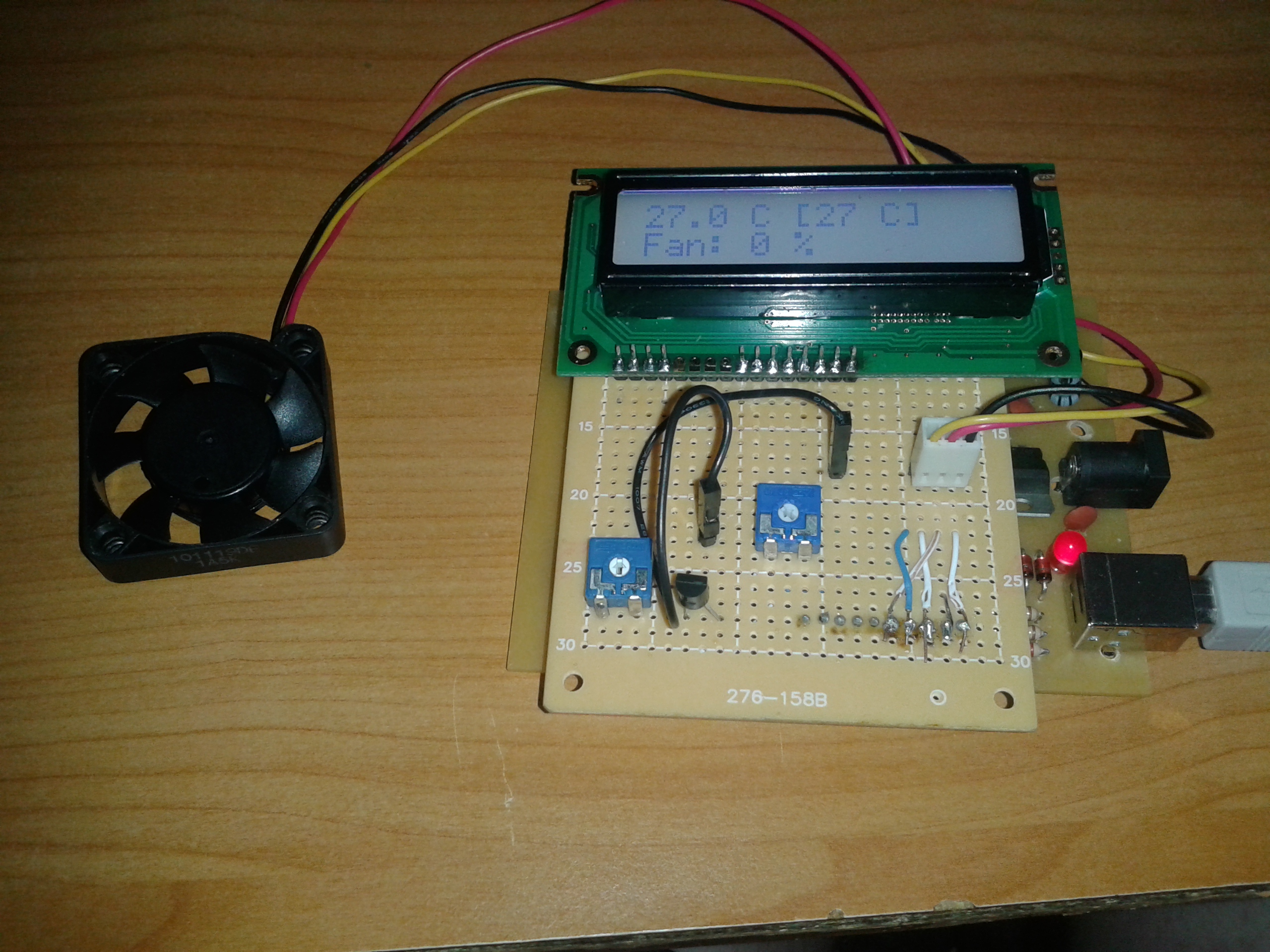

Am reusit sa realizez toate cerintele legate de proiect, propuse initial:

Proiectul a reprezentat o experienta interesanta si, cred eu, destul de utila.

Cod sursă proiect:

vladimircernovpm.zip

Resurse hardware

http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf

http://www.datasheetcatalog.org/datasheet/maxim/DS18B20.pdf

http://www.tme.eu/ro/Document/a0c996344b6b271317553b0a85edd47b/rc1602a-ghw-csx.pdf

Resurse software

http://cs.curs.pub.ro/wiki/pm/lab/lab1

http://cs.curs.pub.ro/wiki/pm/lab/lab2

http://cs.curs.pub.ro/wiki/pm/lab/lab3

și alte exemple de implementări de pe net.
