Introducere

  • Proiectul constă în realizarea unui cub de leduri 4x4x4 ce va reda diferite animații interesante :-D
  • Fiecare led va putea fi controlat independent și are ca scop realizarea unor diferite modele de animații.
  • Răsfoind proiectele din anii trecuți, mi-a atras atenția , am mai urmărit câteva filmulețe pe youtube și astfel m-am hotărât să realizez și eu un proiect de genul.

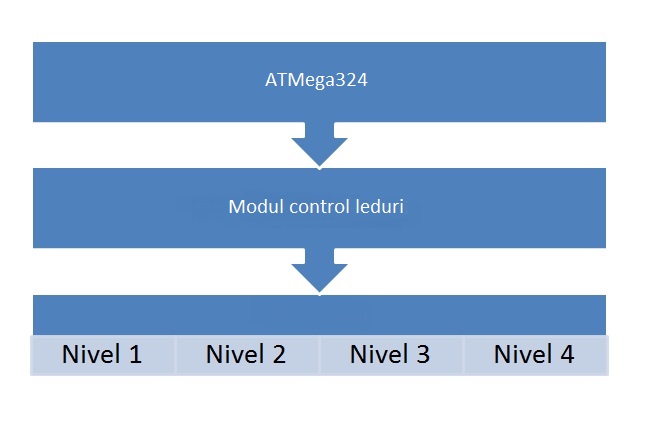

Descriere generală

Hardware Design

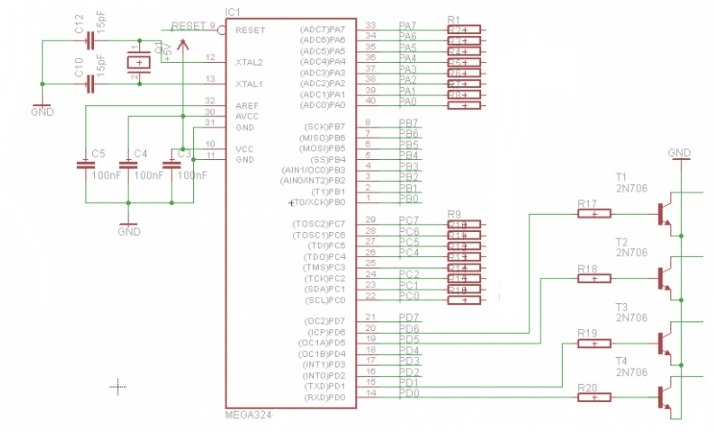

SCHEMA ELECTRICA

Listă de piese

<fc #FF0000>COMPONENTA</fc> <fc #FF0000>NR BUCĂȚI</fc> <fc #FF0000>Cost per bucată(RON)</fc> <fc #FF0000>Cost total componenta(RON) </fc>
<fc #0000FF>Leduri</fc> 0.4 ~25
<fc #0000FF>Tranzistoare</fc> 0.6 4 ~2.5
<fc #0000FF>Rezistente 220 ohmi</fc> 0.3 16 ~5
<fc #0000FF>Rezistente 2k2 ohmi</fc> 0.2 4 ~1
<fc #0000FF>Panglică </fc> 1m 5 5
<fc #0000FF>Baretă pini “mamă”</fc> 5 1 5
<fc #0000FF>Plăcuță test</fc> 12 1 12
<fc #0000FF>Etapa I</fc> 45 1 45
Cost Total proiect aprox 100 RON

Software Design

  • Pentru a programa microcontroller-ul am folosit WinAvr.
  • Pentru crearea de animații am ținut cont de portul și pinul pe care se afla fiecare led și am folosit fct. delay
  • Am creat 2 funcții cu animații care ciclează intr-un while
  • Exemplul de cod si Makefile se gasesc in arhiva atașată

Rezultate Obţinute

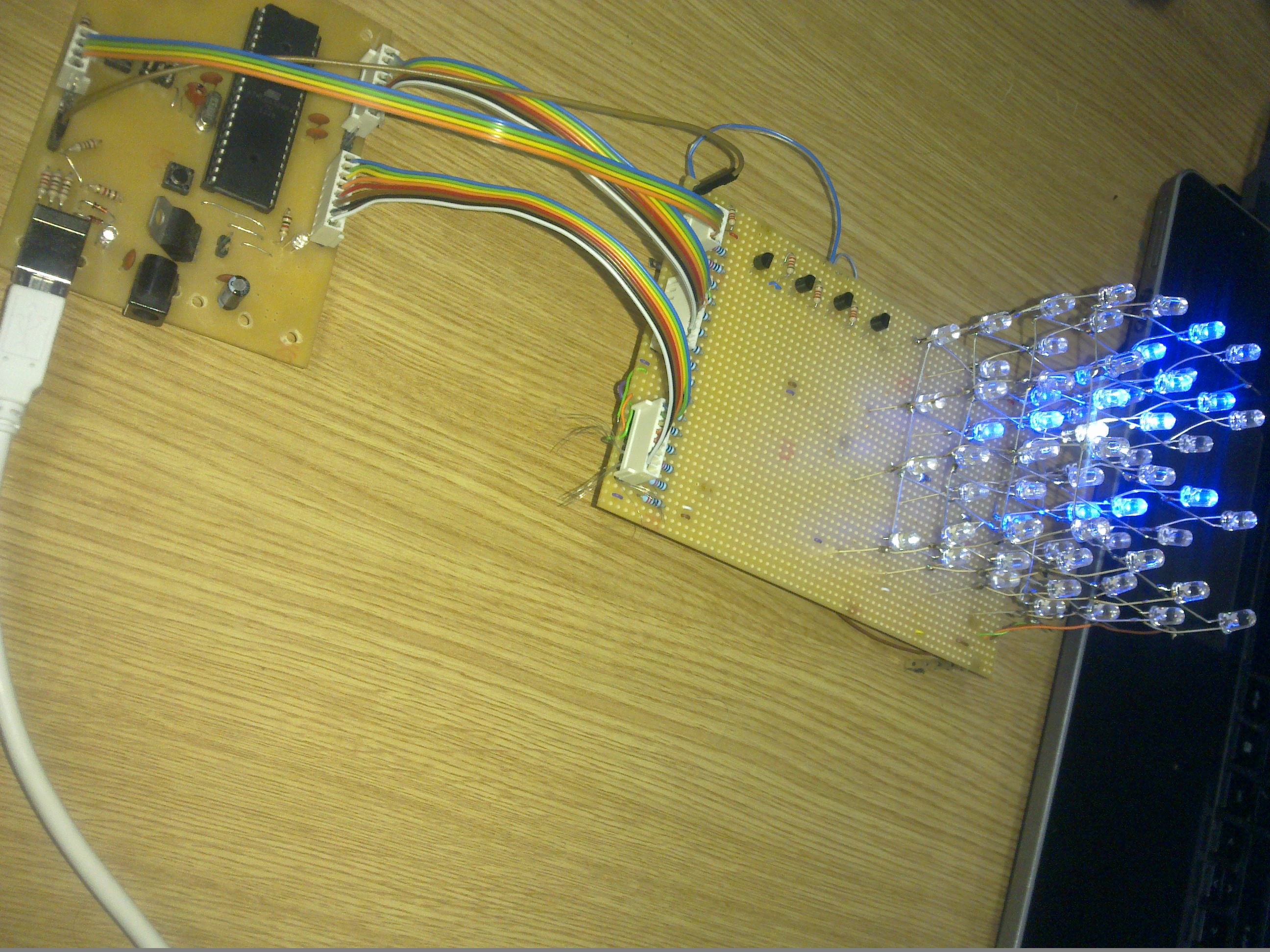

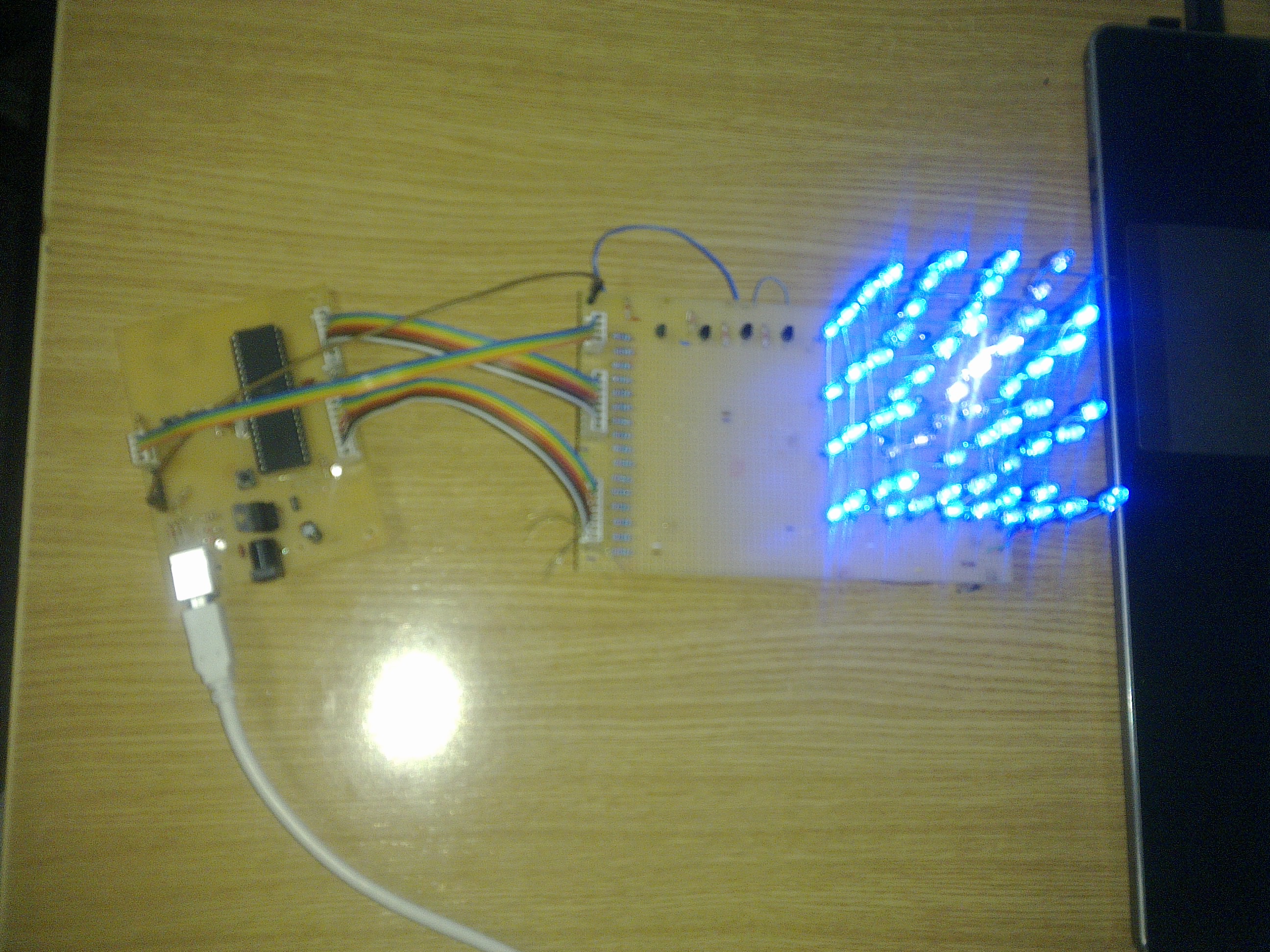

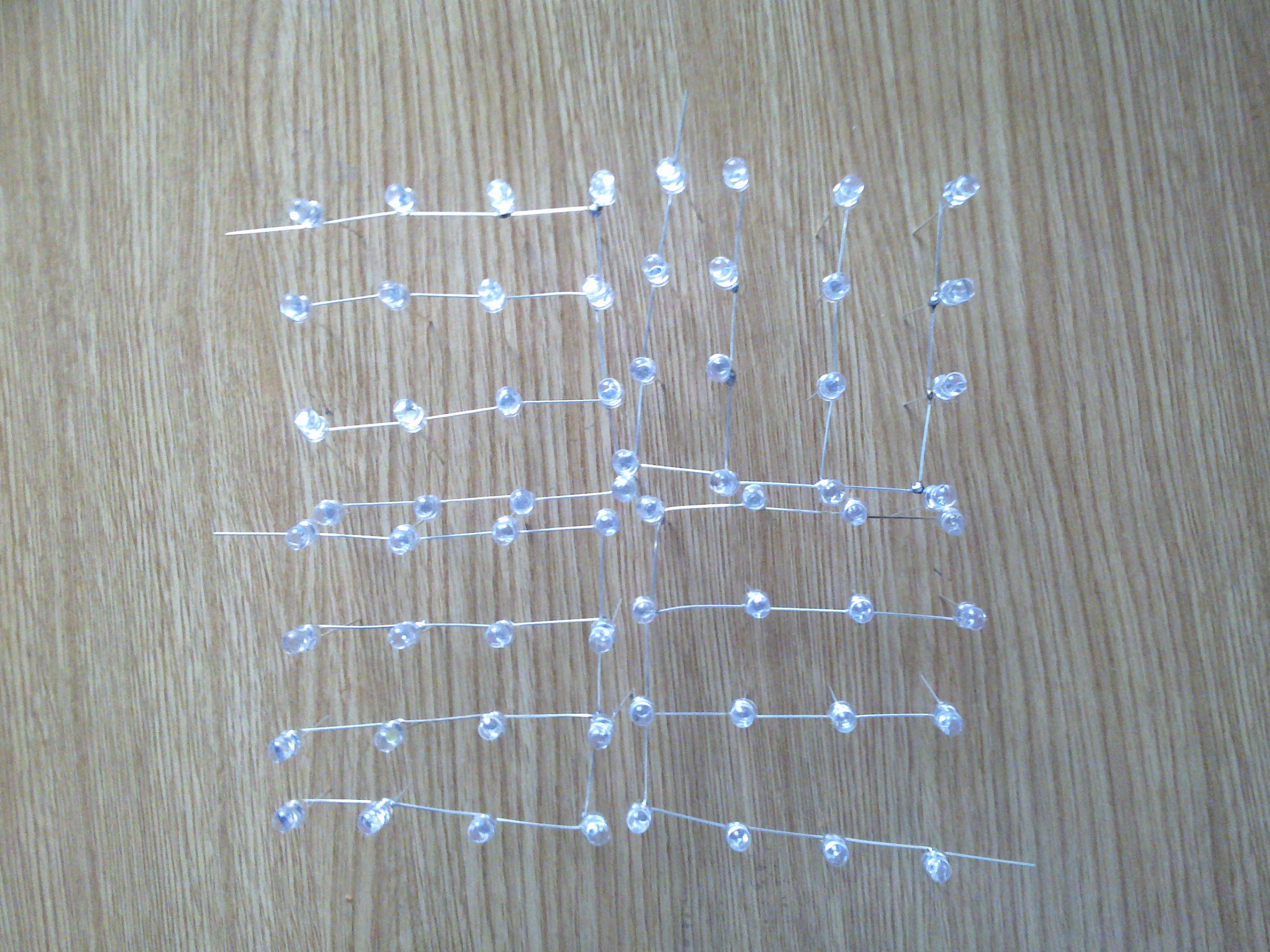

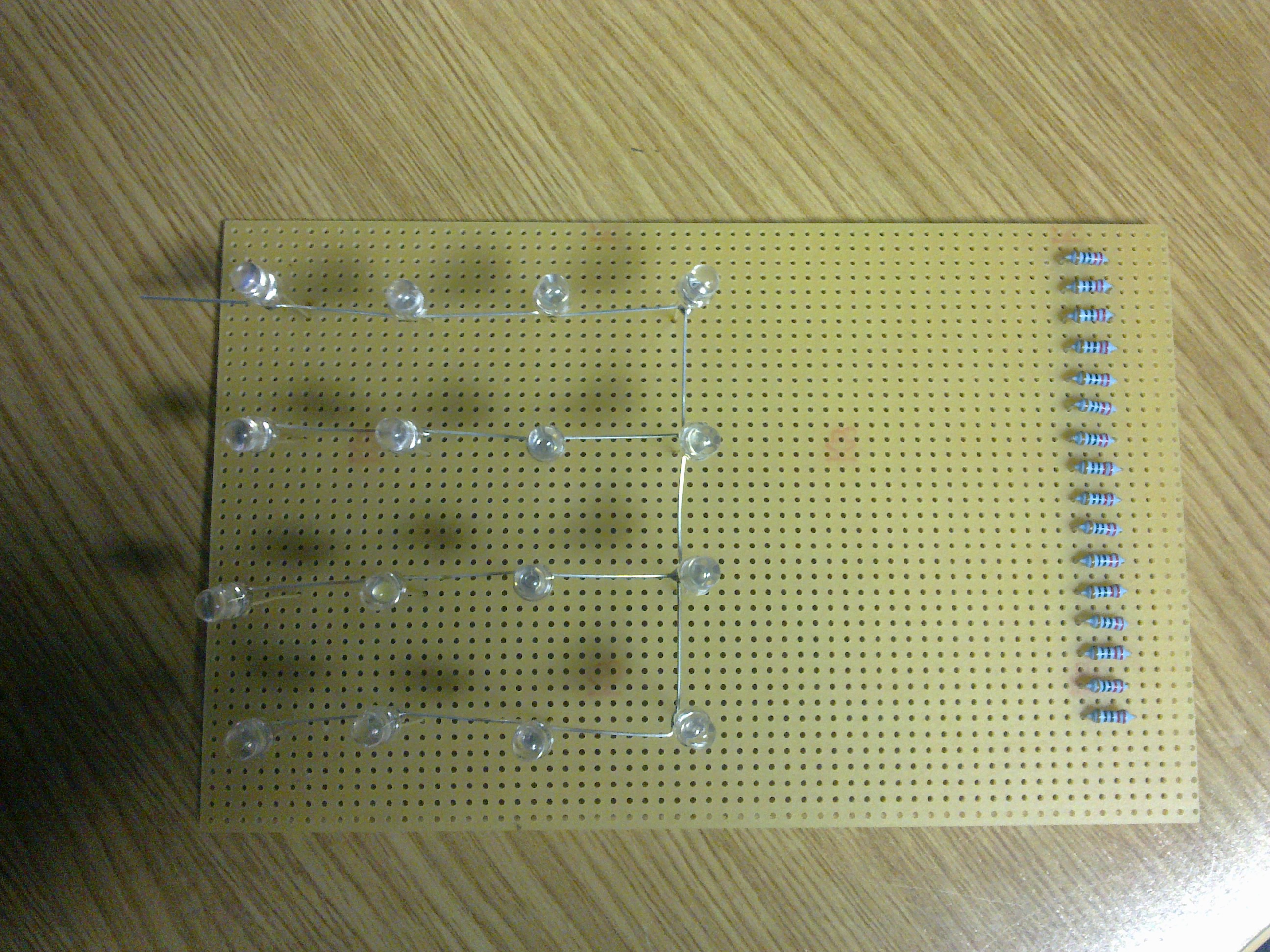

POZE

VIDEO

Concluzii

  • Cubul arată destul de drăguț, m-am jucat și am obținut câteva animații tari. :-D
  • Am investit foarte mult timp mai ales la lipirea ledurilor dar a meritat :-D
  • Ar fi ieșit mai repede și ar fi arătat mult mai bine dacă mi-aș fi construit la început un cadru iar pe el aș fi lipit ulterior ledurile

Download

Bibliografie/Resurse
