Ana BĂDESCU - Leone
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Acest proiect isi propune construirea unei jucarii interactive care sa dezvolte planul imaginativ si afectiv al copilului. Jucariile reprezinta pentru un copil nu doar un obiect neinsufletit ci un prieten, transformand si insufletind obietele de joc copilul isi dezvolta personalitatea. “Leone” este un leu de plus care incanta copilul cu cantecelele si povestile sale din jungla, sau rage fioros daca este atatat. Atfel jucaria are trei stari principale determinate de butoanele din labute si burtica.Butoanele corespunzatoare manutelor au o functionalitate cat de cat asemanatoare pornind si oprind cantecele respectiv povestile leului. Butonul de pe burtica il determina sa raga ca un adevarat rege al junglei.
Descriere generală
Inputul jucariei va fi transmis de catre utilizator prin apasarea celor trei butoane plasate doua in labute si unul pe burtica.Indiferent de butonul apasat led-urile pozitionate in obraji se vor aprinde, diferenta dintre cele trei butoane constand in mesajul transmis.

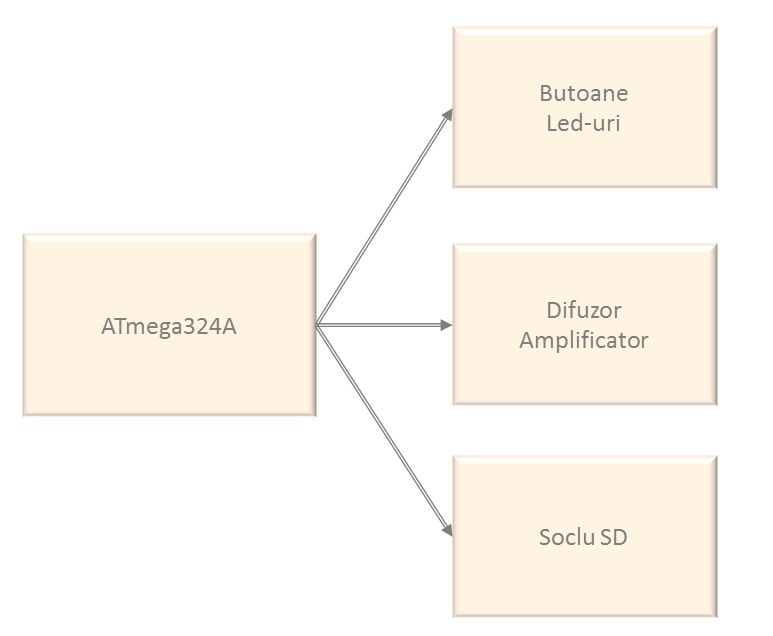

Schema bloc:
Implementare Hardware:

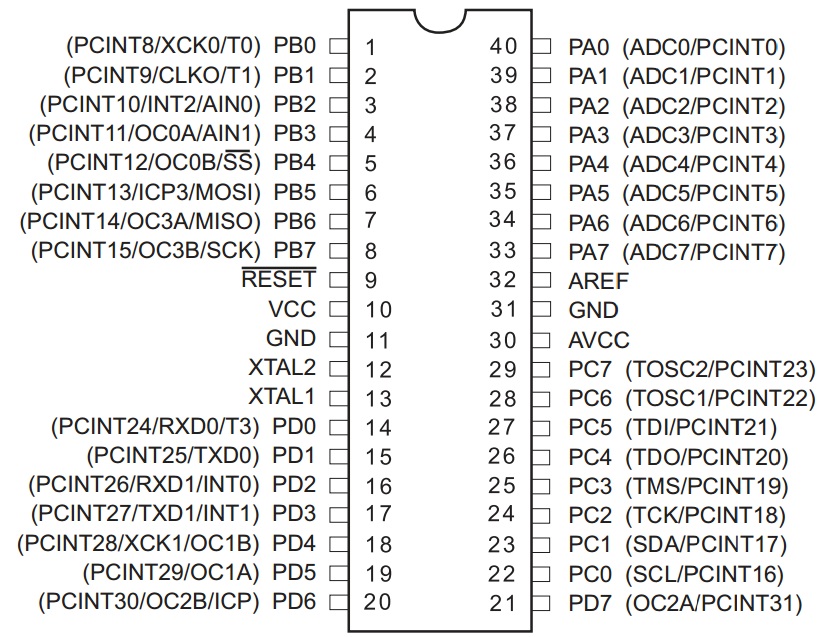

- Placuta de la etapa 1 (microprocesorul ATmega324A)
- Montajul pentru cardul SD
- Montajul pentru difuzor
- Montajul pentru led-uri si butoane
Implementare Software:
- Se vor citii de pe cardul SD wav-uri folosind API-ul Petit FAT
- Se vor implementa 3 stari corespunzatoare celor 3 butoane astfel:a
- daca se apasa butonul corespunzator labutei drepte jucaria va incepe sa cante
- daca se apasa butonul corespunzator labutei stangi jucaria va spune o poveste iar daca va mai fi apasat o data se va pune pauza
- daca se apasa butonul din dreptul burtii jucaria va rage
Interactiune Software-Hardware:
Comunicarea dintre microcontrollerul ATmega324A si cardul SD este una de tip Master-Slave realizata prin interfata SPI. Placuta este alimentata prin intermediul unui cablu USB de la calculator.
Hardware Design
1. Lista piese:
Etapa 1
| Produs | Valoare | Cantitate |
|---|---|---|
| ATmega324PA-PU | DIL40 | 1 |
| Cablaj fotorezistiv | 75×100 | 2 |
| Cablaj test | 100×100 | 1 |
| Condensator neelectrolitic | 15pF KEPF015 | 2 |
| Condensator neelectrolitic | 0.1u CM-100 | 5 |
| Conector mufa | CONECT JACK 2089 | 1 |
| Conector USB | USB-B Cvilux | 1 |
| Dioda Zener | Zener | 1 |
| 2×10 | K2x10 | 1 |
| 1×40 | K1x10 | 1 |
| Led Rosu | 3mm | 2 |
| Push Button | 2 | |
| Rezistente | 2k2 | 1 |
| Rezistente | 10k | 2 |
| Rezistente | 1k | 2 |
| Rezistente | 100k | 3 |
| TO-220 | 7805TC | 1 |
| Quartz | 16 Mhz | 1 |
Etapa 2
| Produs | Vloare | Cantitate |
|---|---|---|
| Amplificator | LM386 | 1 |
| Condensator electrolitic | 330uF | 1 |
| Condensator electrolitic | 100uF | 1 |
| Condensator ceramic | 47nF | 1 |
| Difuzor | 32 | 1 |
| Diode | 1N4007 | 2 |
| Led rosu | 5mm | 2 |
| Push Button | 3 | |
| Rezistente | 10k | 3 |
| Rezistente | 560 | 2 |
| Rezistente | 1k6 | 3 |
| Rezistente | 3k3 | 3 |
| Soclu SD | 1 |
2. Scheme electrice

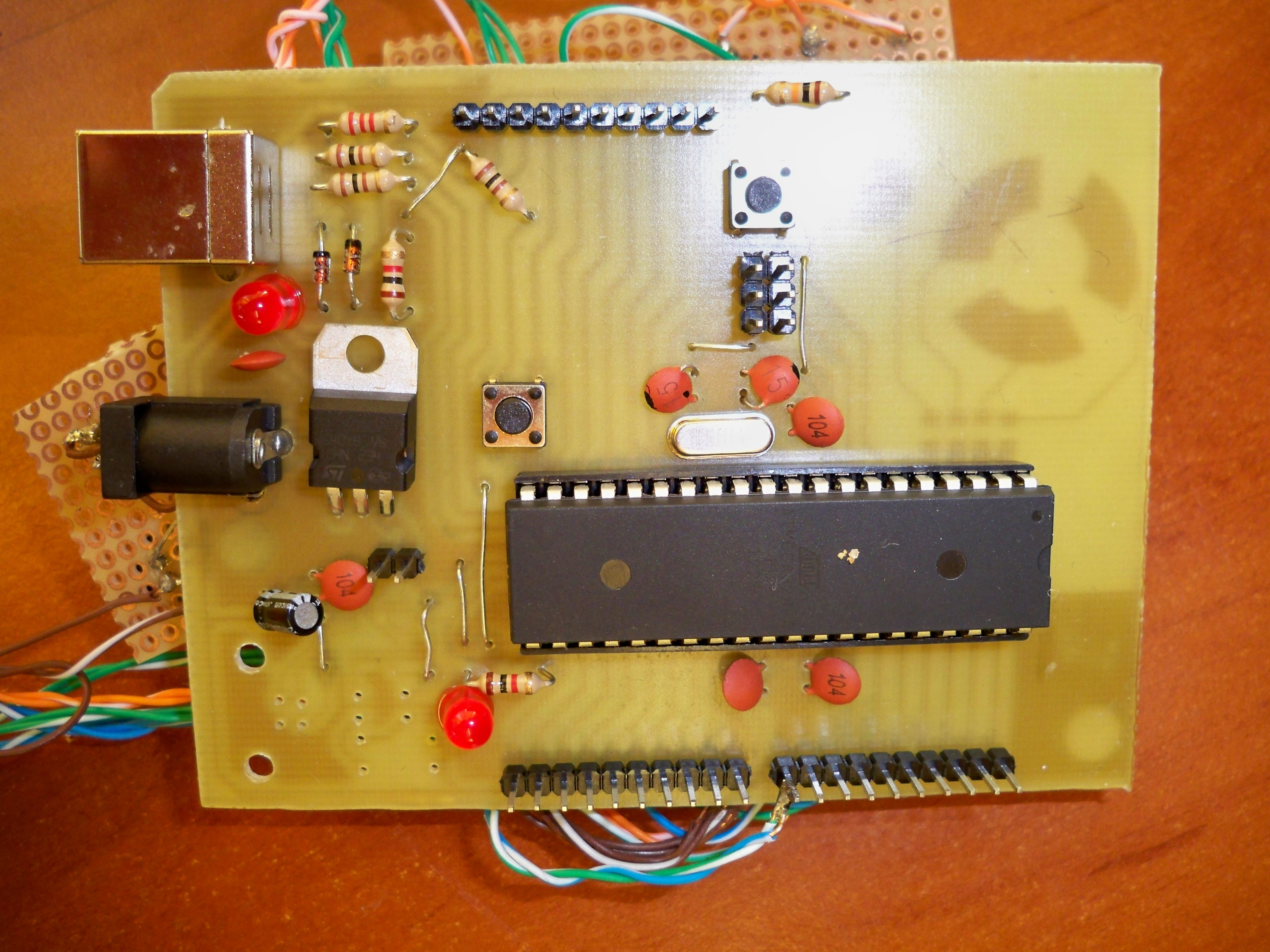

Etapa 1
Etapa 2

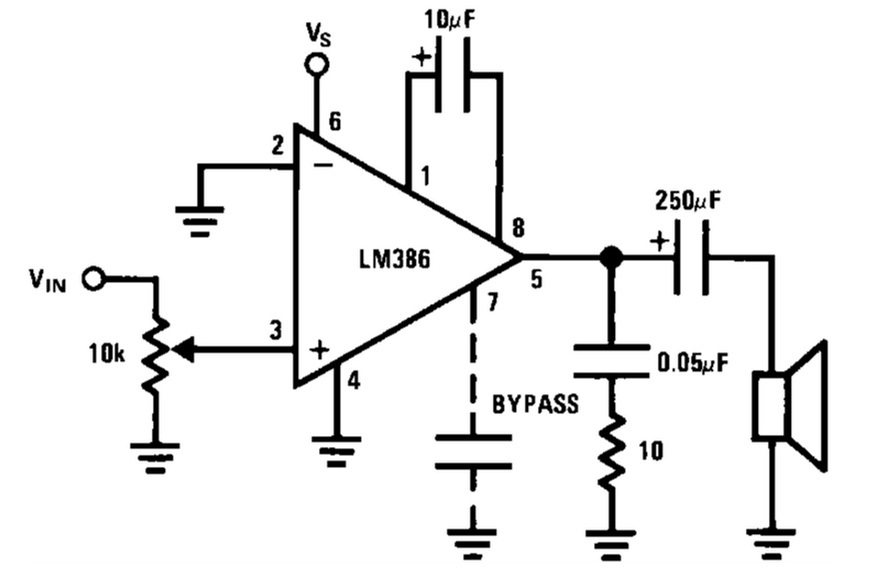

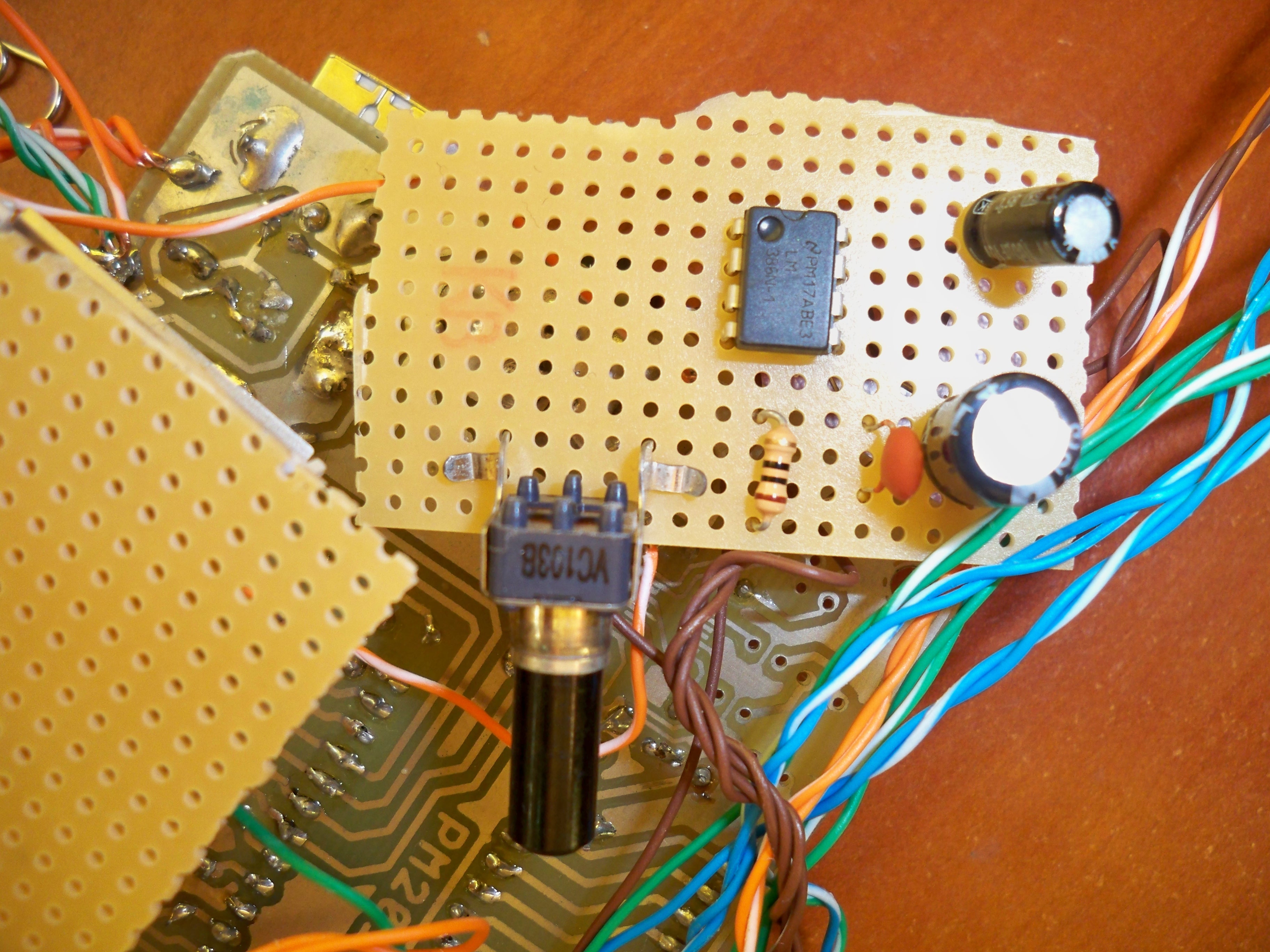

- Schema difuzor

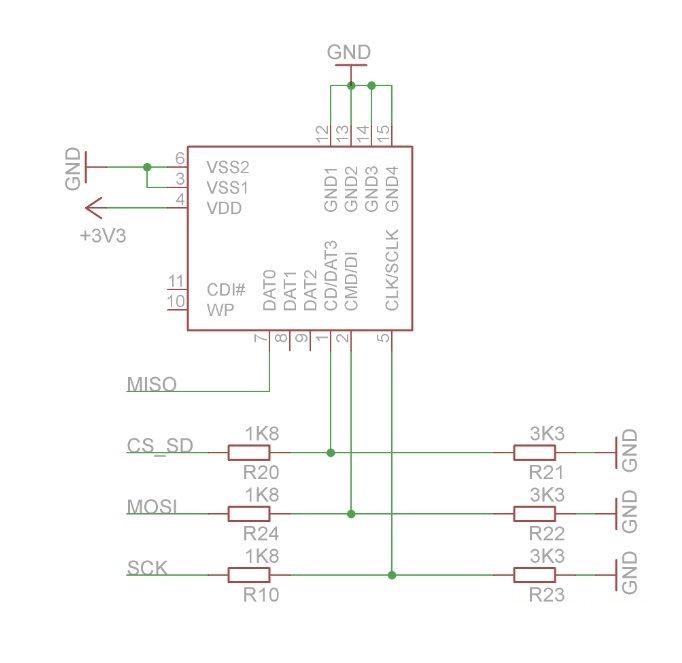

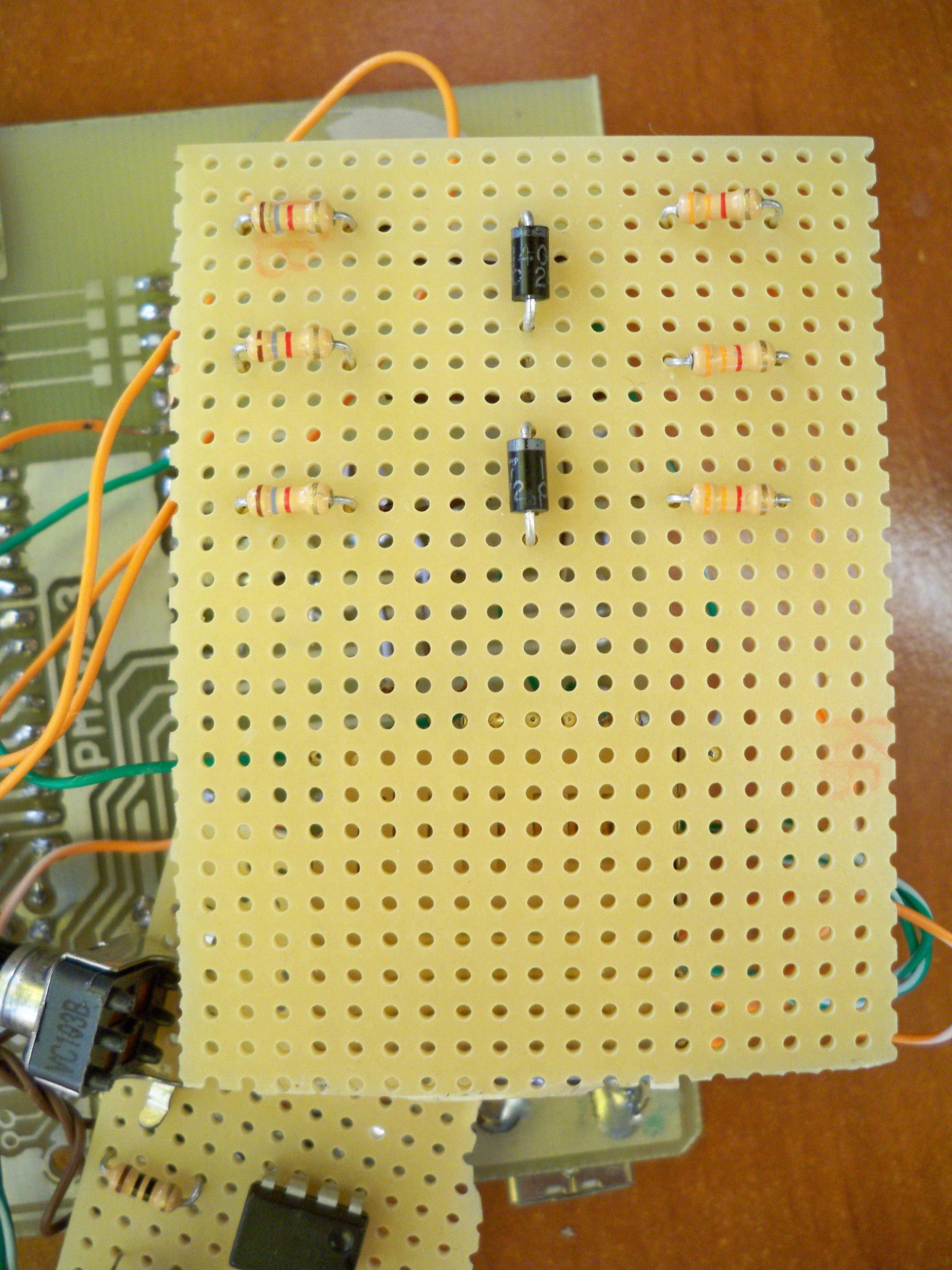

- Schema soclu SD

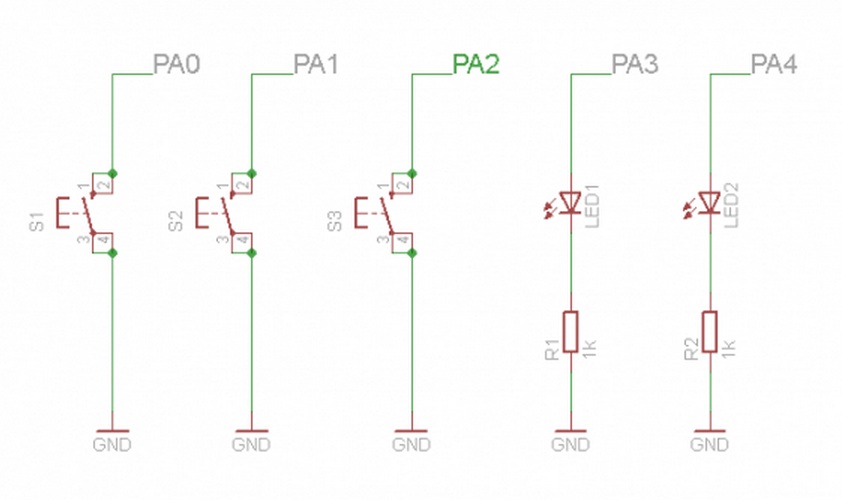

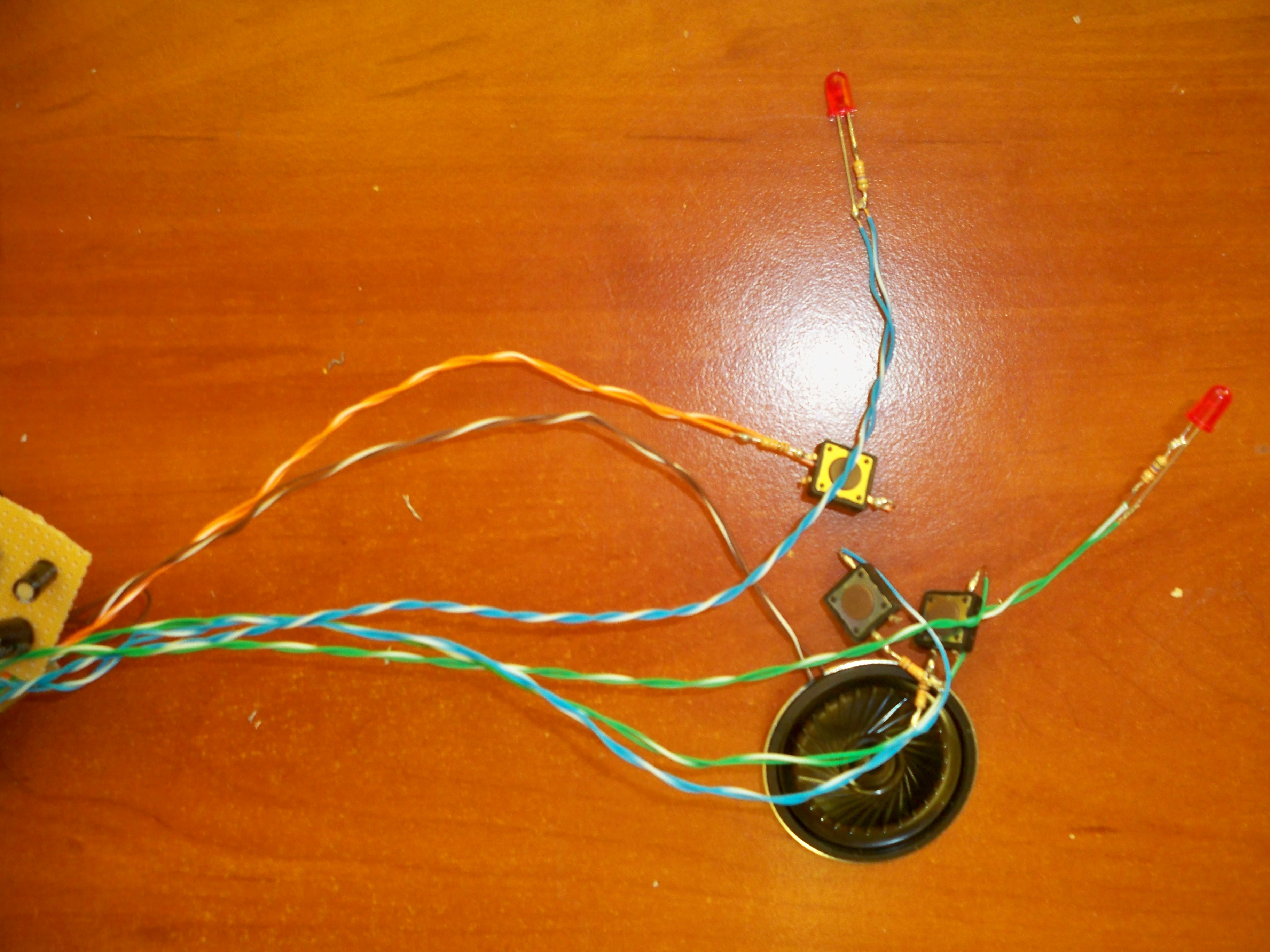

- Schema led-uri si butoane
Software Design
Rezultate Obţinute
Concluzii
In linii mari acest proiect a fost unul educativ, nu a fost insa lipsit de probleme cauzate de echipamentele hardware si software deopotriva( fire ce se dezlipeau cum incercai sa misti placuta, carduri SD ce nu erau compatibile cu soclul achizitionat, probleme cu microcontroller-ul ATmega care nu compila/incarca programul ). Datorita timpului redus si hop-urilor intalnite pe parcurs acest proiect nu s-a finalizat insa sper ca la vara(dupa sesiune) sa am o jucarie creata de mine functionala.
