Realizator: Lăpăduș Răzvan Grupa: 334CC Email: razvan.lapadus@cti.pub.ro

Def: Codul Morse sau alfabetul Morse este o metodă de transmitere a informației folosind secvențe standardizate de semne sau pulsații scurte și lungi - cunoscute în mod comun ca „puncte” și „linii” - pentru litere, cifre și caracterele speciale specifice oricărui mesaj.

Mi s-a parut interesant codul Morse asa ca incercat sa realizez un aparat ce este capabil sa intereteze acest cod si sa afiseze pe un ecran dezultatul decodificat.

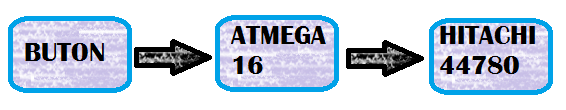

Schema Bloc

Ca si hardware folosec:

• Buton normal deschis
• Connectori
• Hitachi 44780

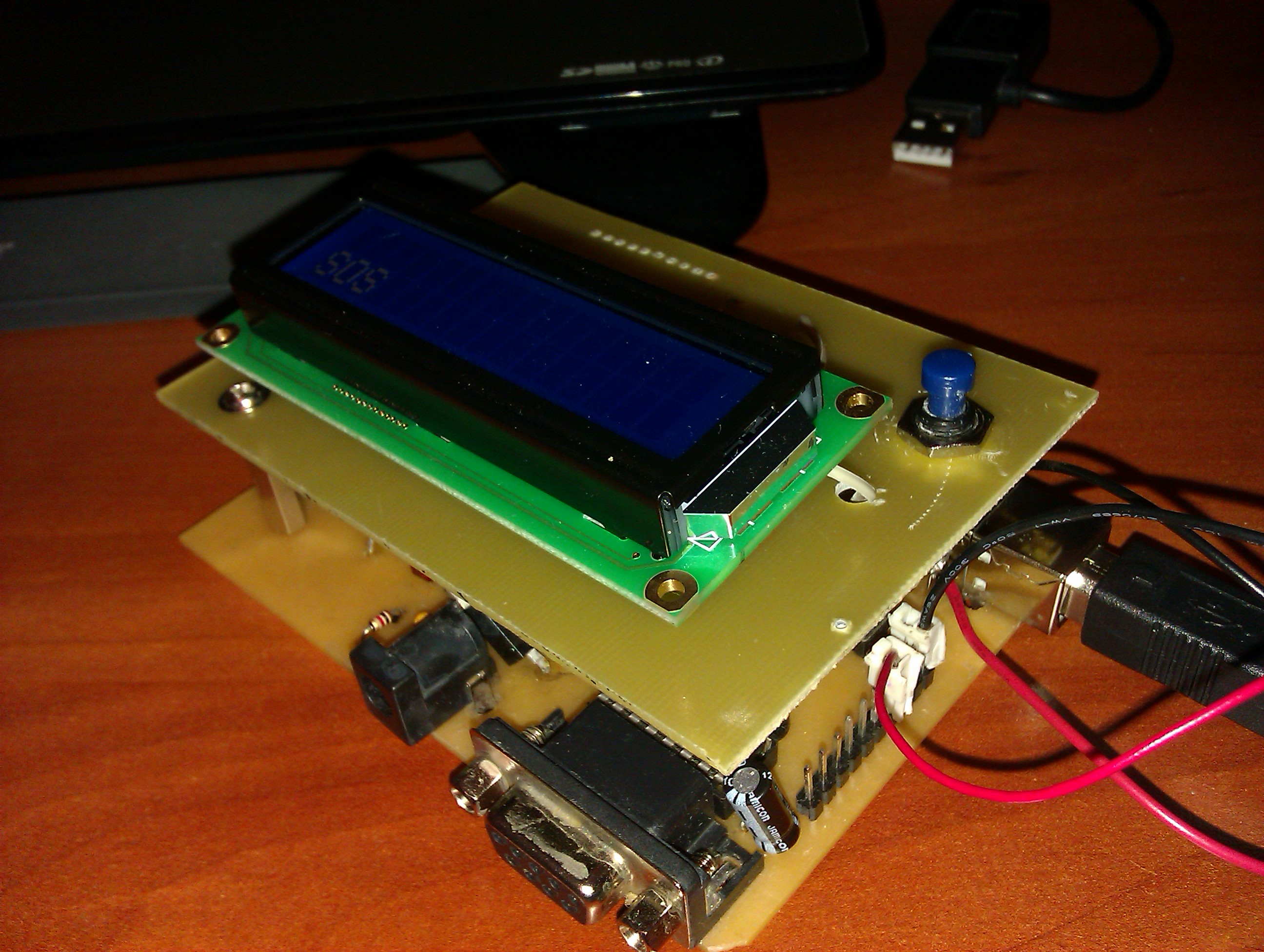

Poza1:

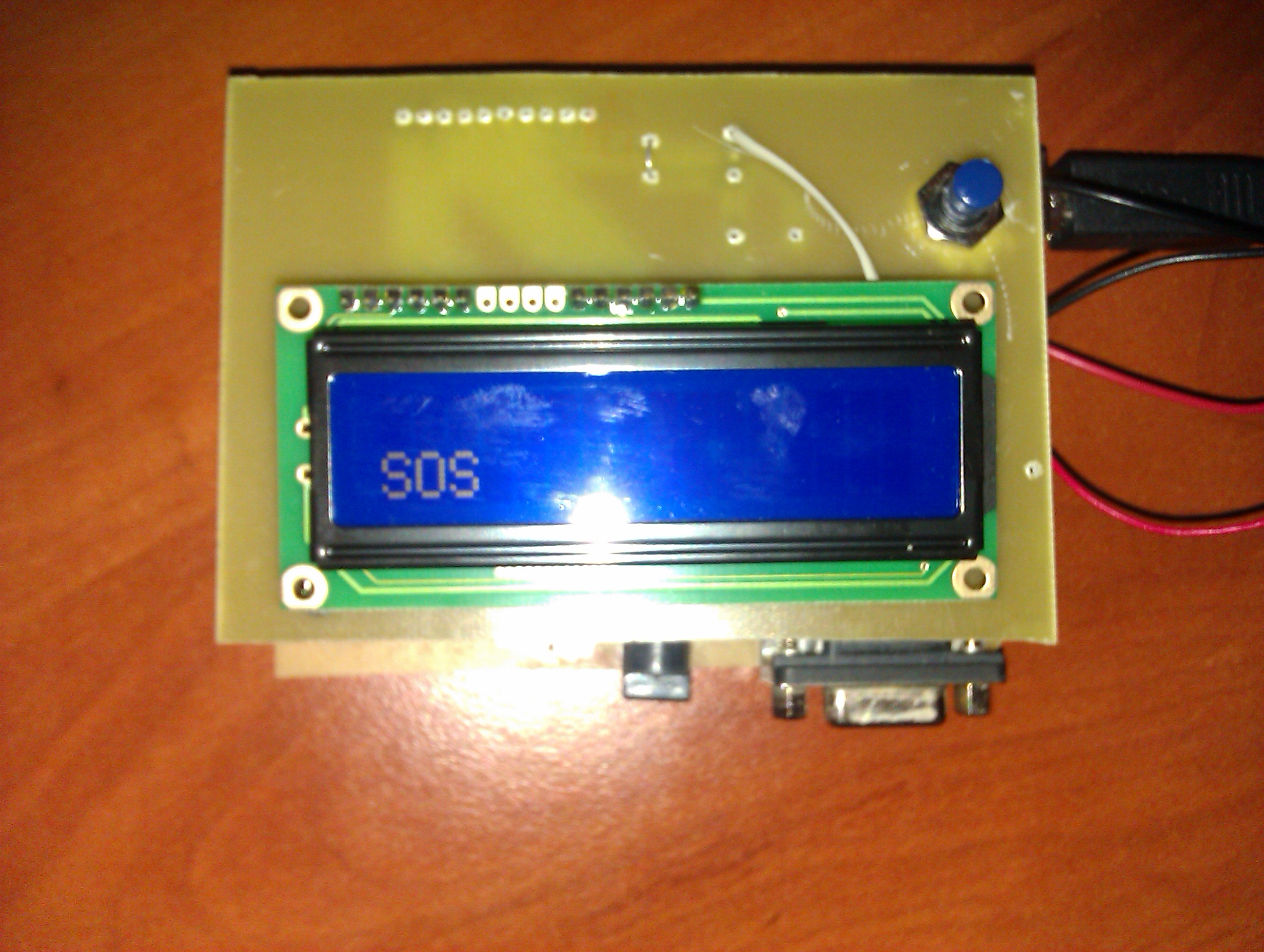

Poza2:

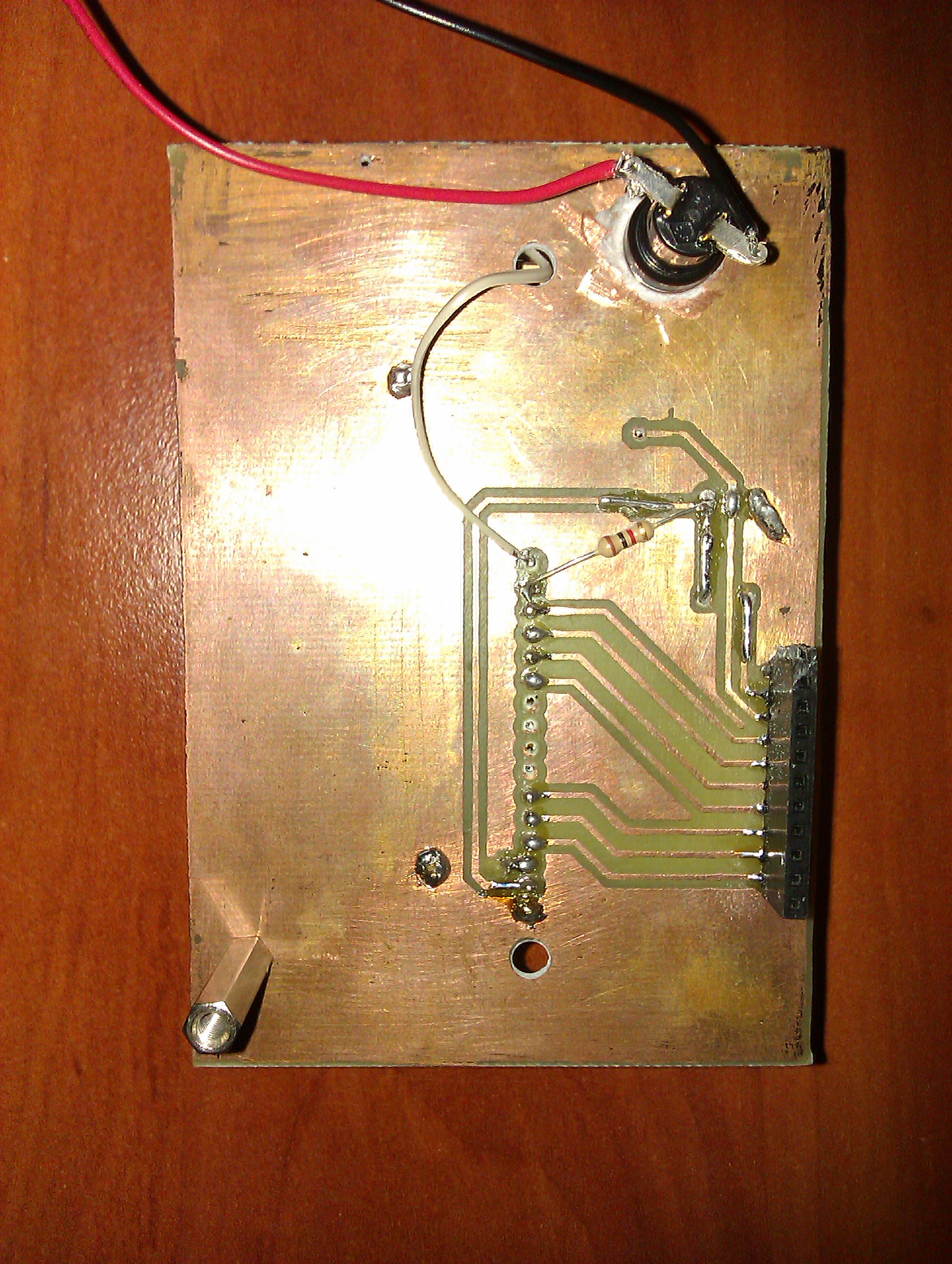

Poza3:

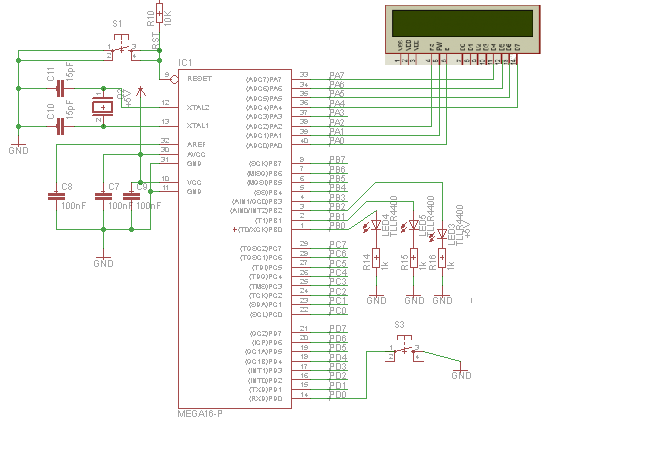

Schema Eagle:

Aparatul se foloseste in felul urmator:

• Pentru tastarea unui . se apasa butonul scurt
• Pentru tastarea unei - se apasa butonul lung
• Se asteapta decodificarea mesajului
• Daca caraterele introduse formeaza o litera sau o cifra aceasta va aprea pe ecran in caz contar va aparea mesajul None
• Am introdus niste coduri speciale pentru a formata cuvintele:
• ”——” - reprezinta reset ( va sterge cuvantul format pana acum )
• ”.-.-.-.” - va insera un caracter de spatiu
• ”……” - va sterge ultima caracter ( cifra | litera | spatiu ) introdus

Ecranul Hitachi 44780 s-a comportat destul de bine si am reusit sa duc proiectul la bun sfarsit.

cod.zip

doc2466.pdf
