Acest proiect reprezinta un cub format din 512 LED-uri (8x8x8). Scopul meu este de a forma imagini mici 3d cu ajutorul led-urilor si de a viziona efecte stilistice 3D pe baza sunetelor din melodii (asemeni efectelor vizuale din programe precum winamp, wmplayer).

Cubul de LED-uri propriu zis va fi fixat pe un suport de lemn, iar cablajul va fi pus sub baza lemnului.

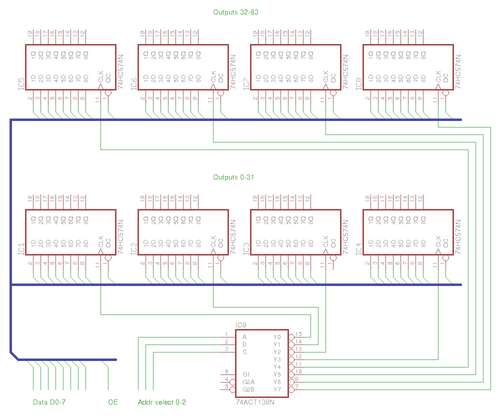

Un cub de dimensiunea aceasta are nevoie de 64 + 8 iesiri de pe procesor. Ca sa ajung la aceasta valoare voi multiplexa 11 iesiri de pe procesor in 64 de iesiri de pe multiplexor.

Pentru a putea aprinde mai multe leduri pe aceeasi coloana (pe verticala) voi folosi o iluzie optica. Daca aprind pe rand mai multe leduri de pe aceeasi coloana, la o viteza mare ele vor parea toate aprinse in acelasi timp.

Imi pare rau ca n-am apucat sa fac proiectul. Cel mai important motiv pentru care nu l-am facut este ca am considerat ca daca ma apuc in ultimile 3 zile de el va iesi ceva inutilizabil, urat. Prefer sa iau punctaj 0 si sa-l fac cu rabdare in timpul verii ca sa iasa ceva decent.

Cu siguranta, este un obiect de design mult mai frumos decat multe din obiectele din catalogul IKEA. That's why I'm gonna make it with / without the PM course.

http://www.instructables.com/id/Led-Cube-8x8x8/

• 512 x LEDs (poate multicolore)
• 1 x ATMega16 controller
• 64 x Rezistente
• 3 x LED pentru starea cubului
• 3 x Rezistente pentru ledurile de mai sus
• 1 x 5V Sursa Alimentare
• 8 x 74HC574 ICs
• 16 x tranzistoare PN2222
• 16 x Rezistente 1k
• 1 x 74HC138 IC
• 1 x Maxim MAX232 IC
• 1 x cristal 14.7456 MHz
• 2 x capacitate de ceramica 22pF
• 16 x capacitate de ceramica 0.1uF
• 3 x capacitate electrolitica 1000uF
• 3 x capacitate electrolitica 10uF
• 1 x capacitate electrolitica 100uF
