Tester cablu UTP
Tinca Ioan - 334CB
Introducere
Proiectul are ca scop realizarea unui tester de cablu UTP,care sa afiseze tipul si functionalitatea acestuia.
Descriere generală
Principiul de functionare:
- se trimite un semnal succesiv pe cablu de la un capat la altu pe toate cele 8 fire ale sale.
- se receptioneaza pe la celelalt capat semnalul si se retine ordinea firelor pe care a venit.
- se analizeaza ordinea si se stabileste tipul de cablu.
1. Cablu de tip Straight Through
Sender:1,2,3,4,5,6,7,8
Receiver:1,2,3,4,5,6,7,8
2. Cablu de tip Crossover T568 A
Sender: 1,2,3,4,5,6,7,8
Receiver: 3,6,1,7,8,2,4,5
3. Cablu de tip Crossover T568 B
Sender: 1,2,3,4,5,6,7,8
Receiver: 3,6,1,4,5,2,7,8
4. Cablu Rollover
Sender: 1,2,3,4,5,6,7,8
Receiver: 8,7,6,5,4,3,2,1
Se aprinde LED-ul ce reprezinta tipul de cablu care a fost introdus sau LED-ul ce reprezinta mesajul eroare in caz ca nu a fost recunoscut tipul de cablu sau acesta este intrerupt.
Hardware Design
Listă piese:
- 2 porturi RJ45
- 21 LED-uri
- 21 reistente 1K
-conectori si fire de legatura
Pentru Sender se folosesc pinii PA ai microcontrolerului:
1-PA0, 2-PA1, 3-PA2, 4-PA3, 5-PA4, 6-PA4, 7-PA6, 8-PA7
Pentru Receiver se folosesc pinii PC ai microcontrolerului:
1-PC0, 2-PC1, 3-PC2, 4-PC3, 5-PC4, 6-PC4, 7-PC6, 8-PC7
Pentru afisarea rezultatelor se folosesc pinii PD ai microcontrolerului:
PB0 - eroare
PB1 - cablu STRAIGHT
PB2 - cablu CROSSOVER T568A
PB3 - cablu CROSSOVER T568B
PB4 - cablu ROLLOVER
Software Design
Implementare:
Initial se asteapta introducerea cablului in mufa RJ45. Se trimit semnale de la fiecare pin ai sender-ului in ordine 1,2,3,4,5,6,7,8
Se verifica ordinea de primire a semnalelor:
- 1,2,3,4,5,6,7,8 → afisare LED STRAIGHT
- 3,6,1,7,8,2,4,5 → afisare LED CROSSOVER T568A
- 3,6,1,4,5,2,7,8 → afisare LED CROSSOVER T568B
- 8,7,6,5,4,3,2,1 → afisare LED ROLLOVER
- altceva → afisare LED eroare
Rezultate Obţinute

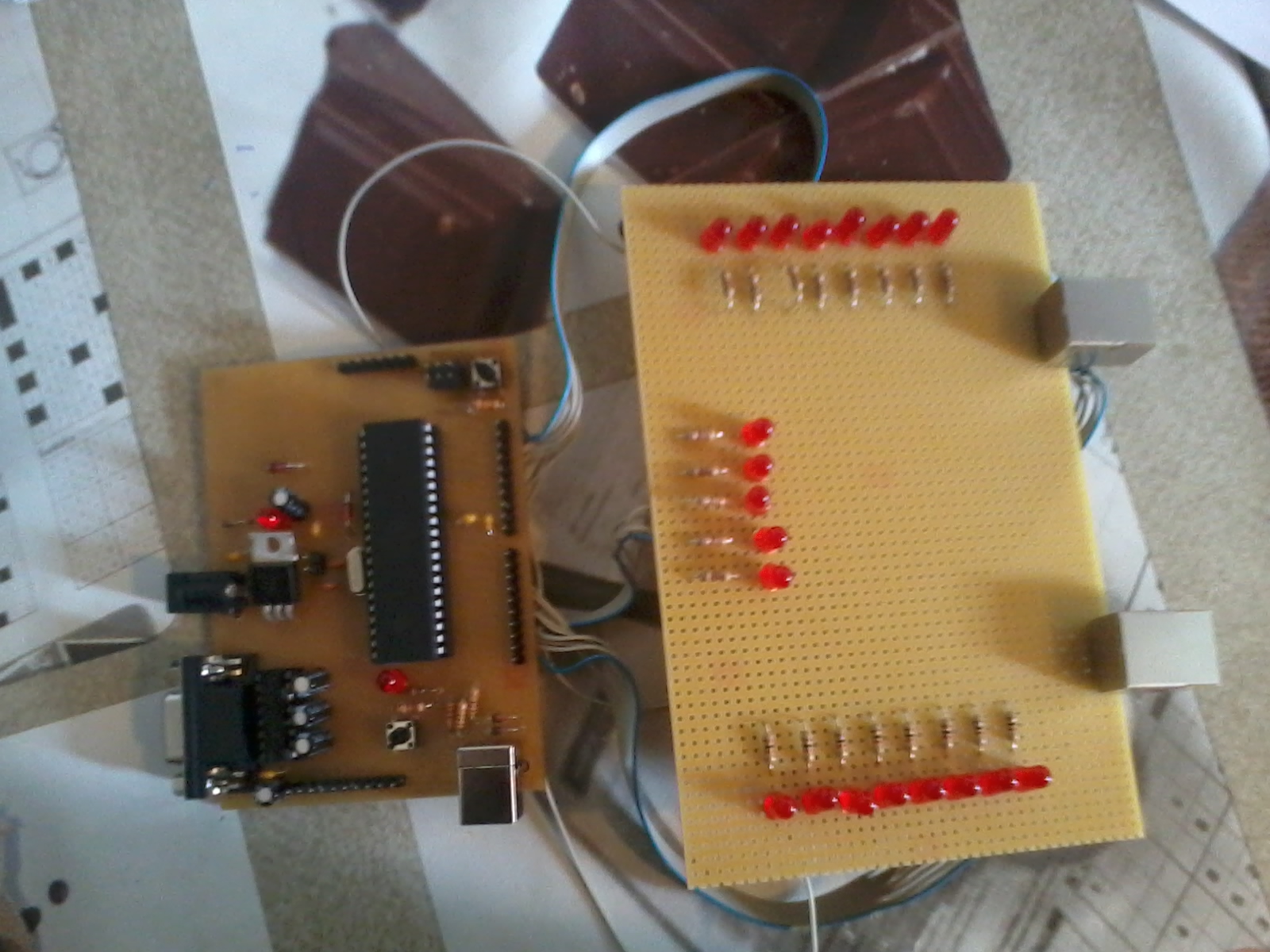

Se trimit semnale pe fiecare fir al cablului si se afiseaza rezultatul
