Autor: Manoiu Adriana 331CC

Poiectul consta in realizarea unui dispozitiv simplu Persistence of Vision. Fenomenul se bazeaza pe fenomenul de inertie a retinei. Datorita numarului de imagini pe care ochiul uman le poate percepe si considerand faptul ca imaginea persista timp de 1/25 secunde pe retina dupa momentul disparitiei ei, afisajul unui dispozitiv de tip POV va fi unul cursiv.

Componentele folosite:

• 7 led-uri transparente de culoare albastra

• 7 rezistente de 100 Ohmi [pentru a se vedea mai bine]

• 2 baterii 9V + 1 adaptor

• 1 cooler de 12V

• 1 jumper

• 1 placa de test

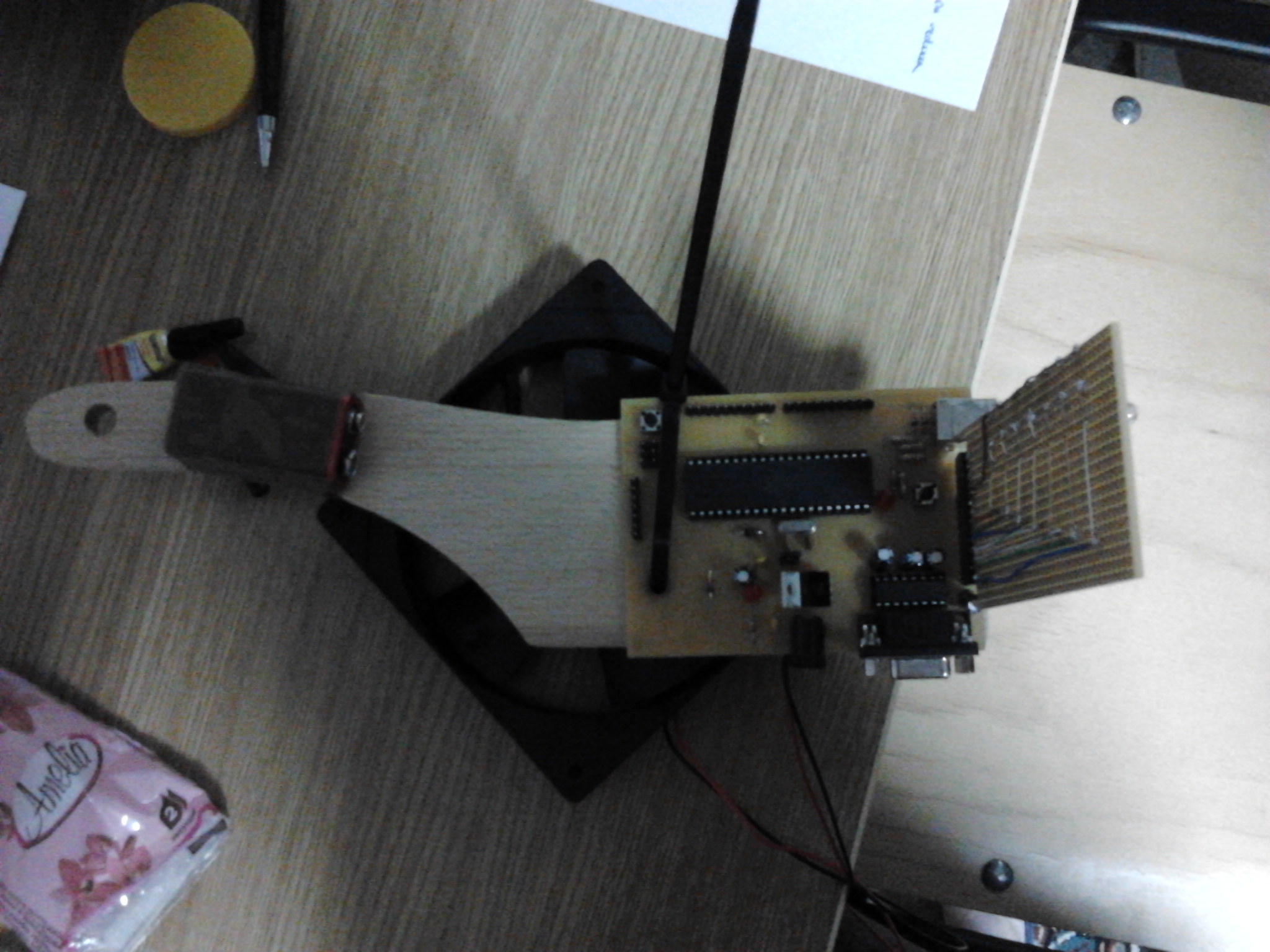

• banda adeziva, superglue, bareta de fixare, suport de lemn, fire de cupru

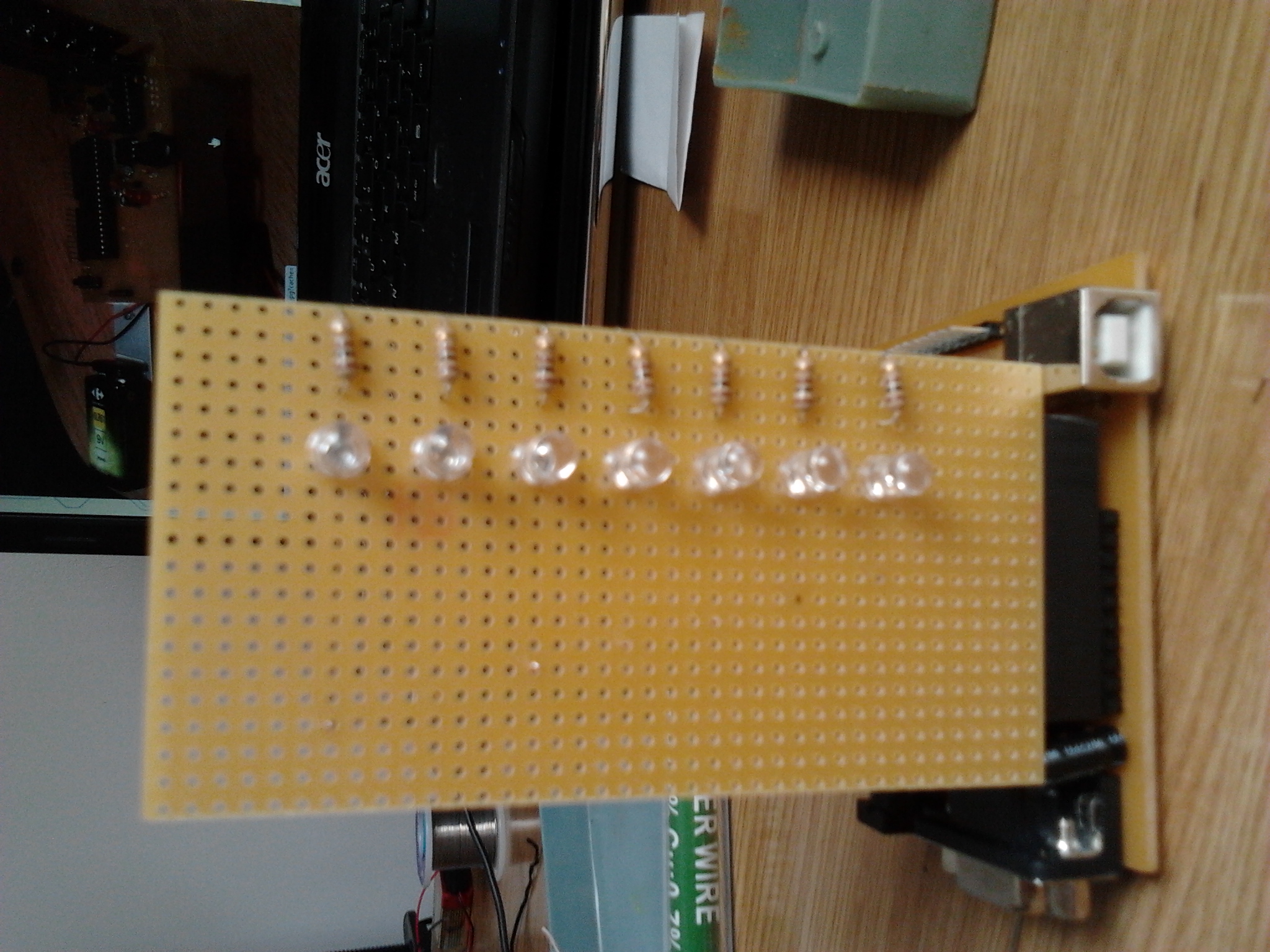

Cele 7 LED-uri vor afisa literele, rezistentele fiind necesare pentru a nu se arde;

Schema bloc:

Mediul de dezvoltare

SO: Ubuntu & Fedora

Compiler: avr-gcc

Pentru compilare am folosit un Makefile asemanator celui din laborator.

Am pornit de la scheletul din primul laborator.

Pinii folositi sunt cei de pe portul D. Fiecare litera este formata din 5 blocuri ascii si afisez pe rand fiecare litera; Cand ajung la sfarsit, reiau secventa. Pentru a sti cand am ajuns la sfarsit, folosesc un timer cu prescaler de 1024.

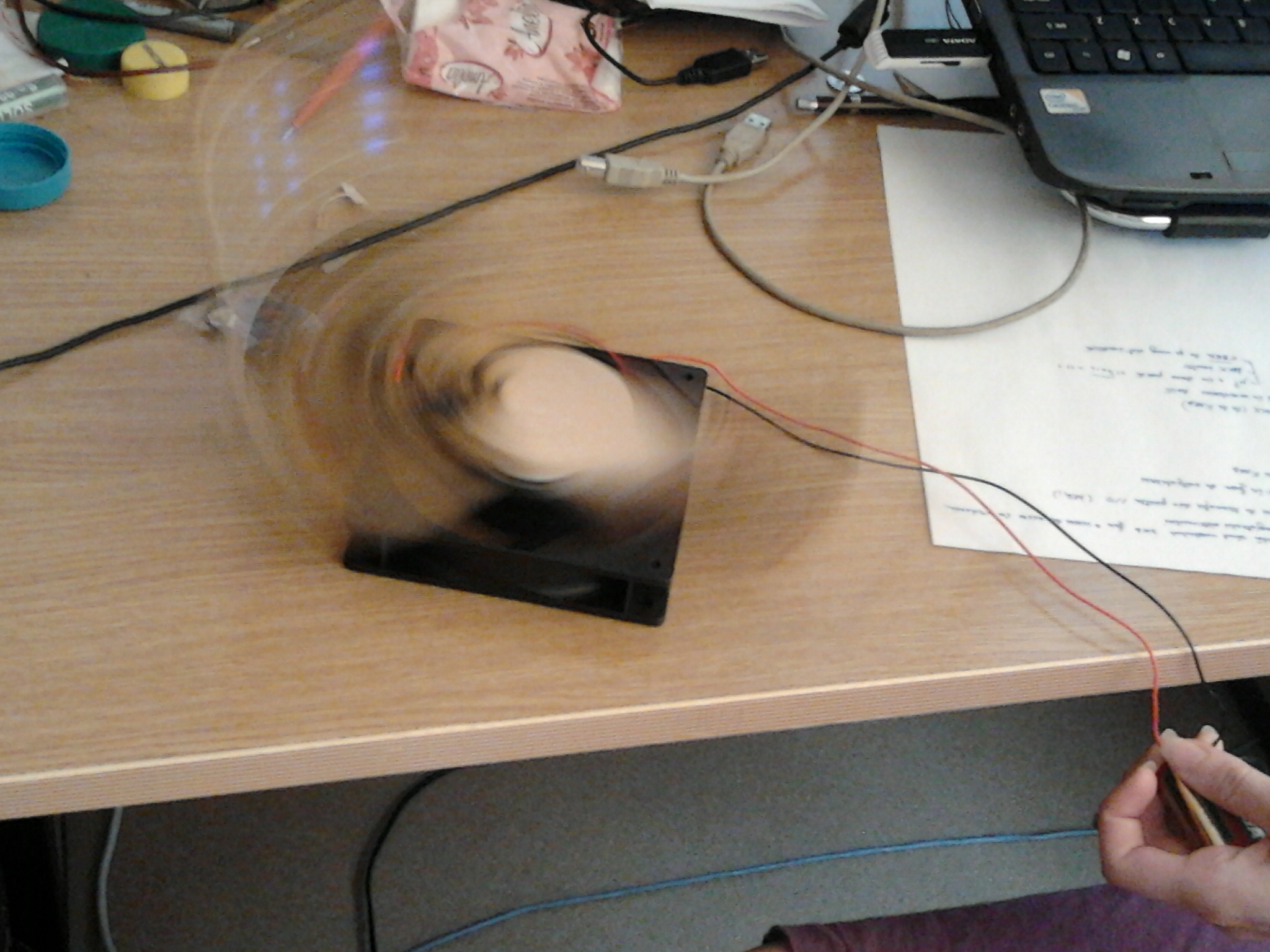

Din nefericire, cooler-ul nu se roteste destul de rapid si nu prea se observa mare lucru.

Este un proiect interesant. O sa mai lucrez la el in viitor.
