Proiectul consta intr-un dispozitiv pentru testarea cablurilor UTP. De asemenea, va determina tipul cablului: Crossover, StraightOver sau Rollover. Daca cablul este mufat corect dispozitivul va determina tipul acestuia, altfel va fi afisat un mesaj de eroare si eroarea va putea fi detectata.

Ca majoritatea testerelor UTP, am folosit 8 LED-uri pentru a evidentia corespondentele dintre fire. Apoi, am adaugat un LCD pentru a afisa informatii suplimentare cum ar fi mesaje user-friendly, mesaje de eroare sau confirmare si tipul cablului.

Principiul de functionare al dispozitivului este urmatorul: Capetele cablului UTP sunt introduse in cele doua mufe RJ-45 de pe placuta. Astfel, se va transmite un semnal de la un capat al cablului catre celalalt capat prin cele 8 fire ale sale. Se va trasmite un semnal pe fiecare dintre cele 8 fire ale cablului si daca acestea vor ajunge in celalalt capat al cablului atunci in functie de ordinea in care ajung se va determina tipul cablului. Daca semnalul nu ajunge in celalalt capat sau cablul nu este mufat corespunzator se va afisa mesajul: “Cablul Defect”.

 1,2,3,4,5,6,7,8 - 1,2,3,4,5,6,7,8

Daca ordinea de receptionare este aceeasi cu cea de transmisie → Straightover

 1,2,3,4,5,6,7,8 - 3,6,1,7,8,2,4,5 sau

 1,2,3,4,5,6,7,8 - 3,6,1,4,5,2,7,8

Daca ordinea de receptionare este diferita de ordinea de transmisie → Crossover

 1,2,3,4,5,6,7,8 - 8,7,6,5,4,3,2,1

Daca ordinea de receptionare este inversa fata de cea de transmisie → Rollover

Exemplu Straightover:

In acest timp, pe LCD se afiseaza numarul firului pe care a fost realizata transmisia si cel pe care a fost realizata receptia. Daca firul este intrerupt semnalul transmis dintr-un capat se va pierde si pe ecran se va afisa '-'. LED-urile ofera o informatie suplimentara si se aprind corespunzator la transmisie si daca este cazul la receptie.

Pentru a implementa dispozitivul am folosit urmatoarele componente:

Conexiunea dispozitivului cu placuta de baza a fost facuta in felul urmator:

1. transmitatorul a fost conectat la portul PA
2. receptorul a fost conectat la portul PC
3. LCD a fost conectat la portul PD

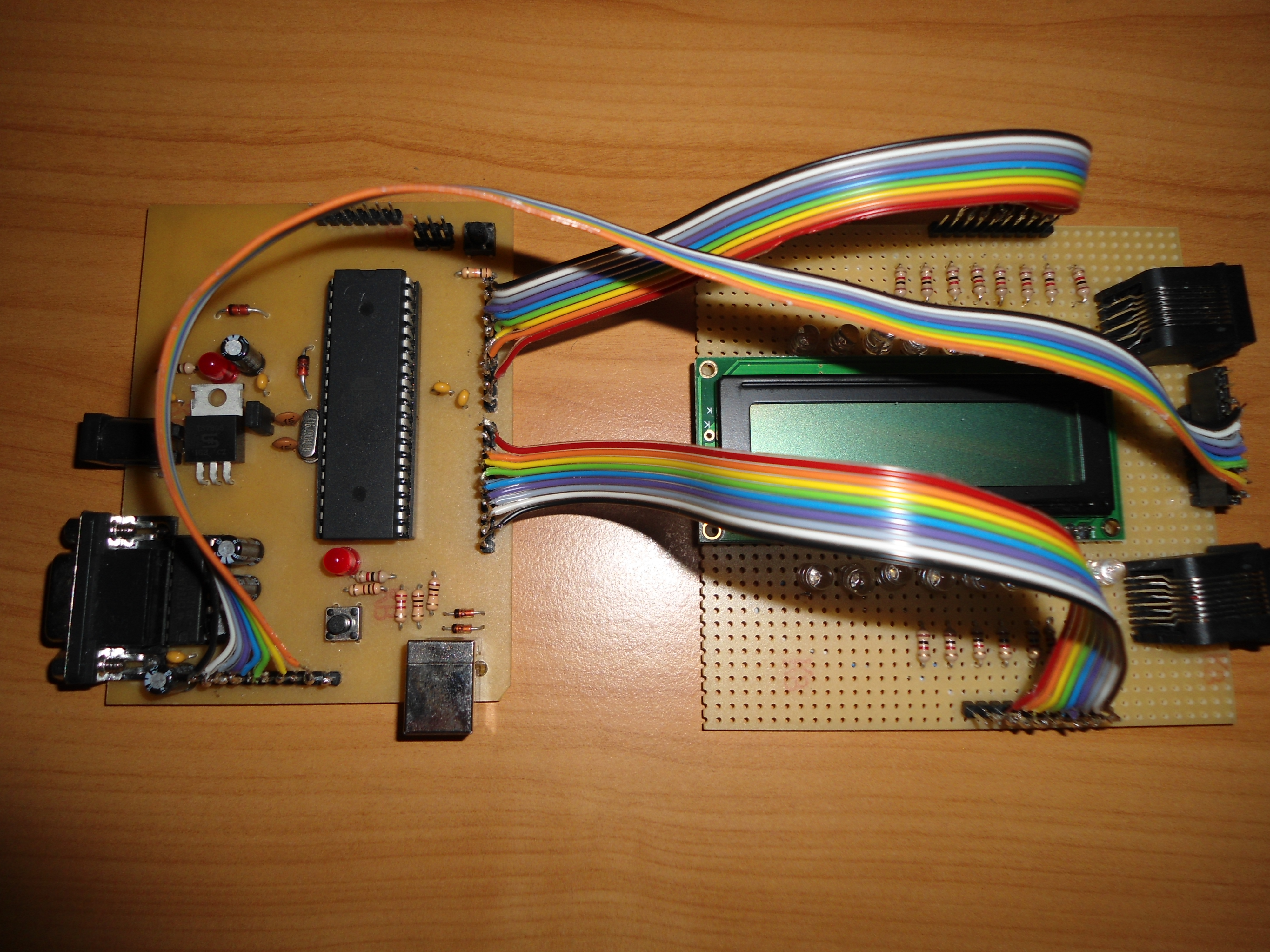

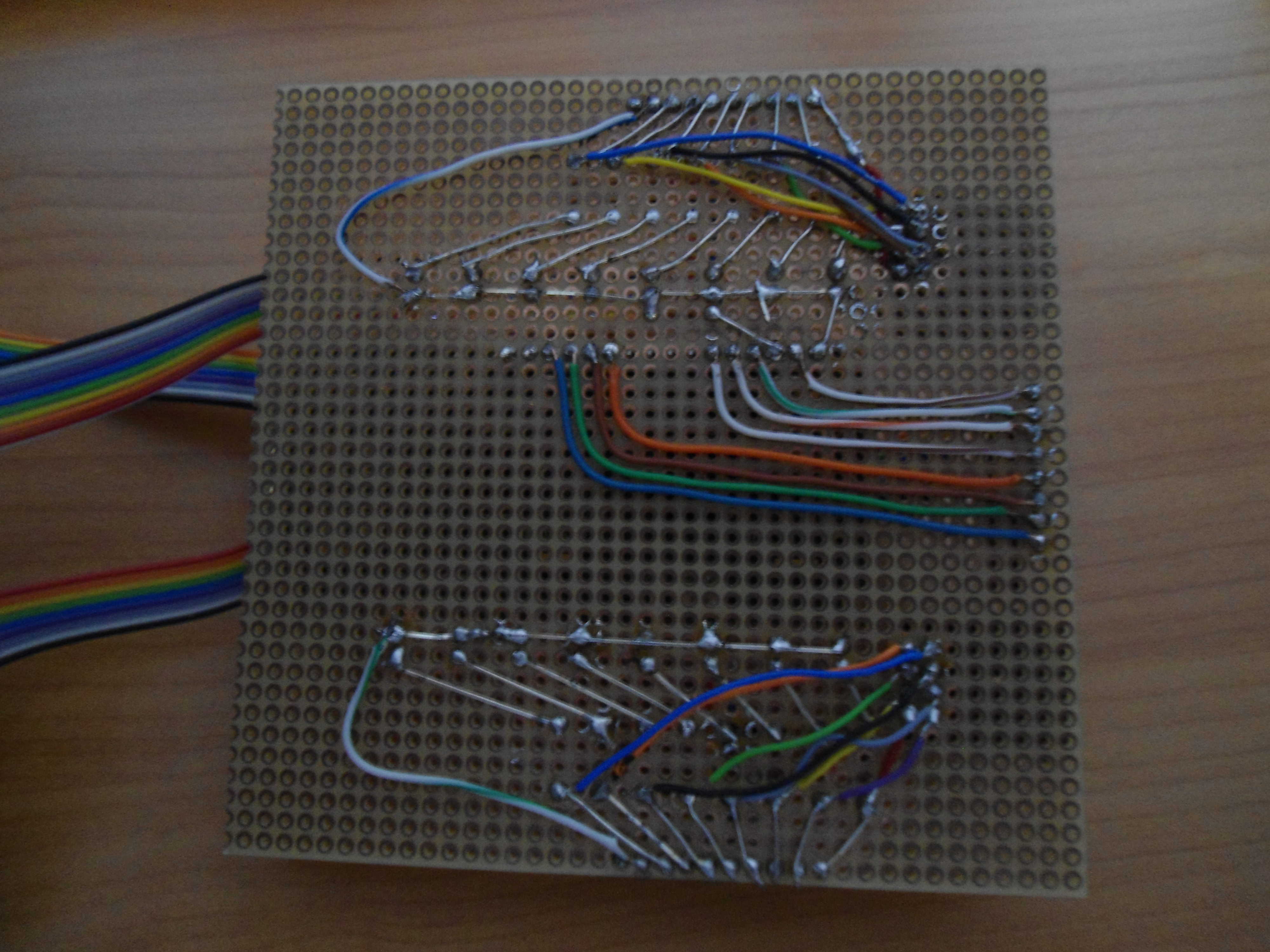

Dispozitivul este creat pe o placuta de test si pentru a-l implementa m-am folosit de o schema asemanatoare:

Din pacate, proiectul nu este functional intrucat am avut probleme la interfatarea cu LCD-ul si nu am reusit sa afisez nimic pe el.

Am incercat sa fac proiectul cat mai estetic insa existenta multor cabluri a impiedicat putin acest lucru. De asemenea, mi-a luat destul de mult timp fac conexiunile necesare datorita unui circuit cu multe componente.

In concluzie, a fost un proiect util in care am invatat sa proiectez un dispozitiv, sa il implementez si sa ii dezvolt partea software necesara.
