Music LED Cube consta intr-un cub format din 64 de LED-uri (4x4x4) care se aprind in ritmul unei melodii citite de pe un card SD. Scopul produsului final este de divertisment.

Pornind de la etapa 1 (placuta cu microcontroller-ul) am mai adaugat inca 3 module aferente:

• cubul de LED-uri
• cardul SD
• difuzorul

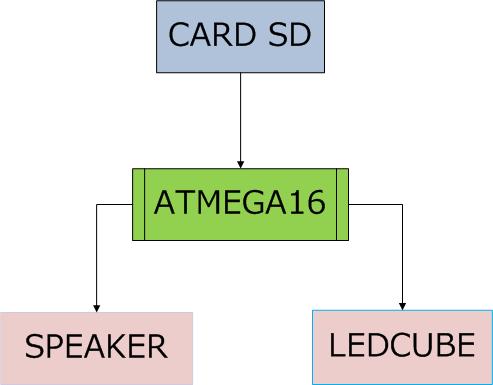

Schema bloc

• cubul de LED-uri este conectat prin 20 de porturi la microcontroller
• cardul SD este conectat prin 4 porturi la ATMEGA16
• difuzorul este conectat printr-un singur port

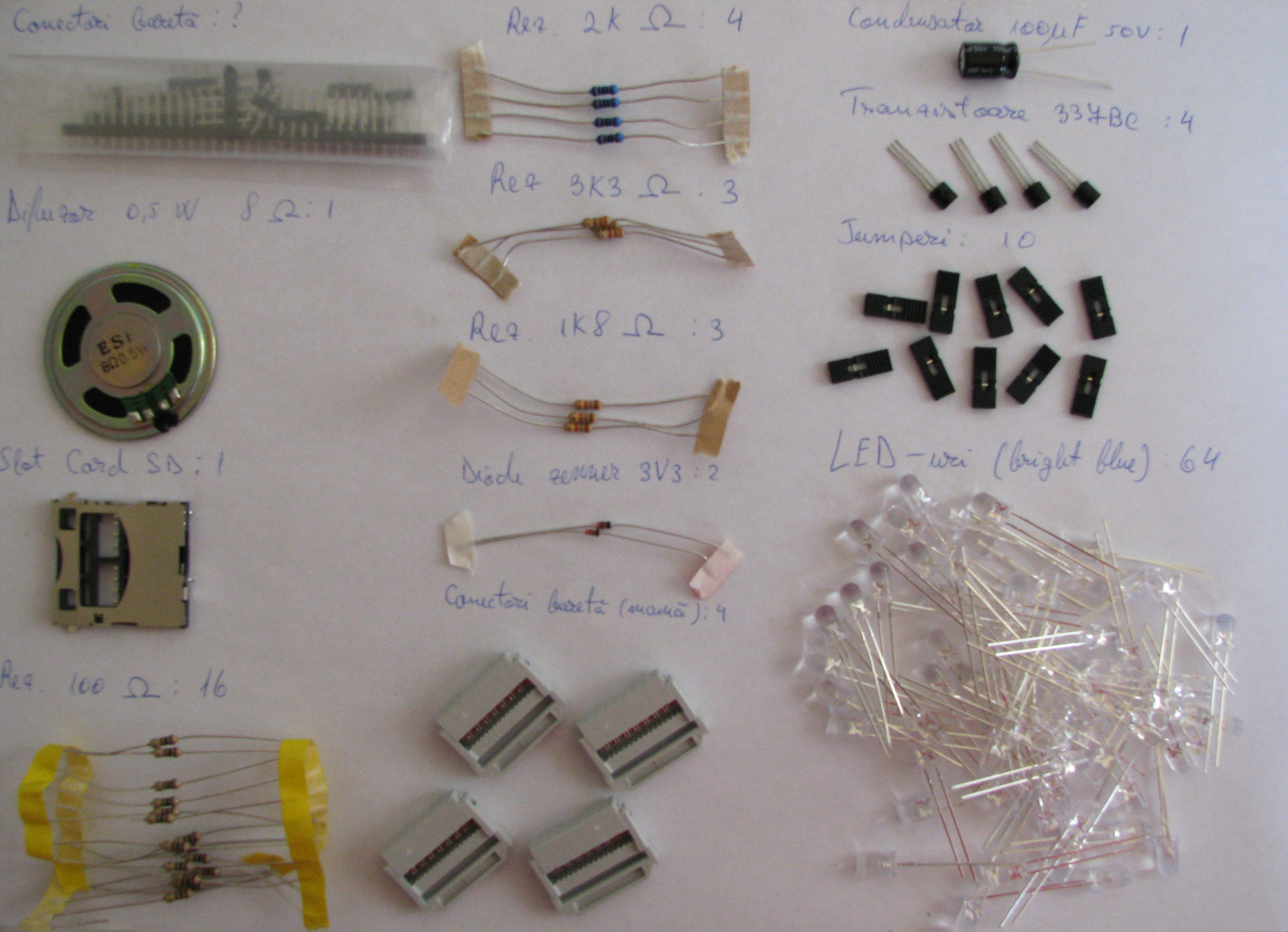

Lista de piese

• 64 de LED-uri albastre
• 16 rezistente 100 ohmi
• 4 tranzistoare 337BC
• 4 rezistente 2K ohmi
• 1 difuzor 0,5W 8 ohmi
• 1 slot card SD
• 2 diode zenner 3V3
• 3 rezistente 3K3
• 3 rezistente 1K8
• 1 condensator 100uF 50V
• 1 jumper

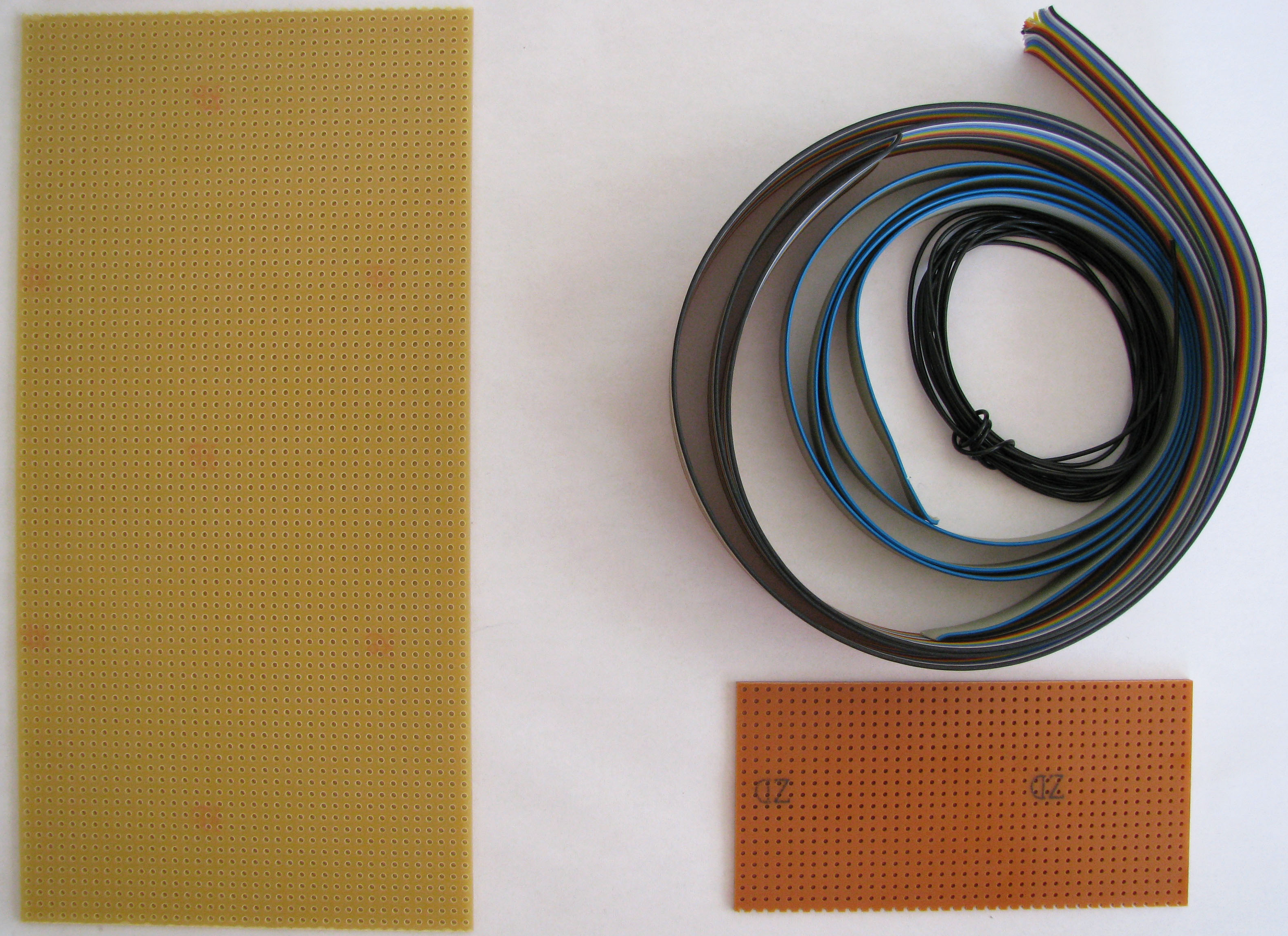

• 1 placa test
• 1 conductor banda (1m)
• 1 conductor simplu/subtire (2m)
• 4 conectori bareta (mama)

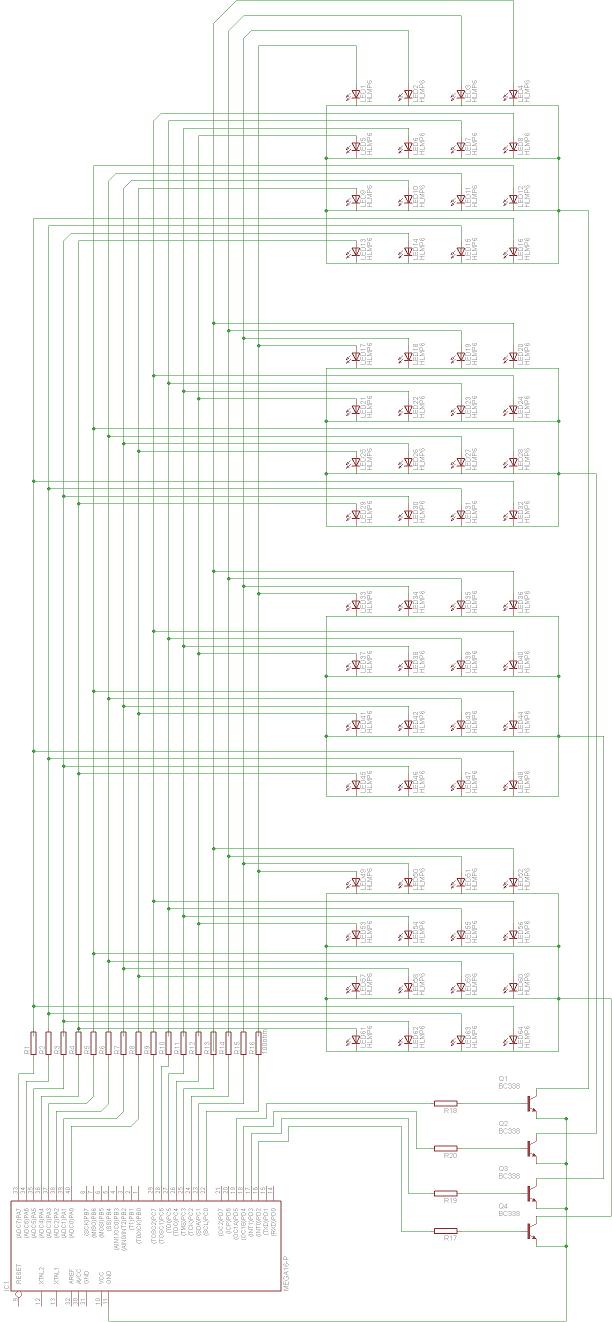

Scheme electrice

• cub de LED-uri

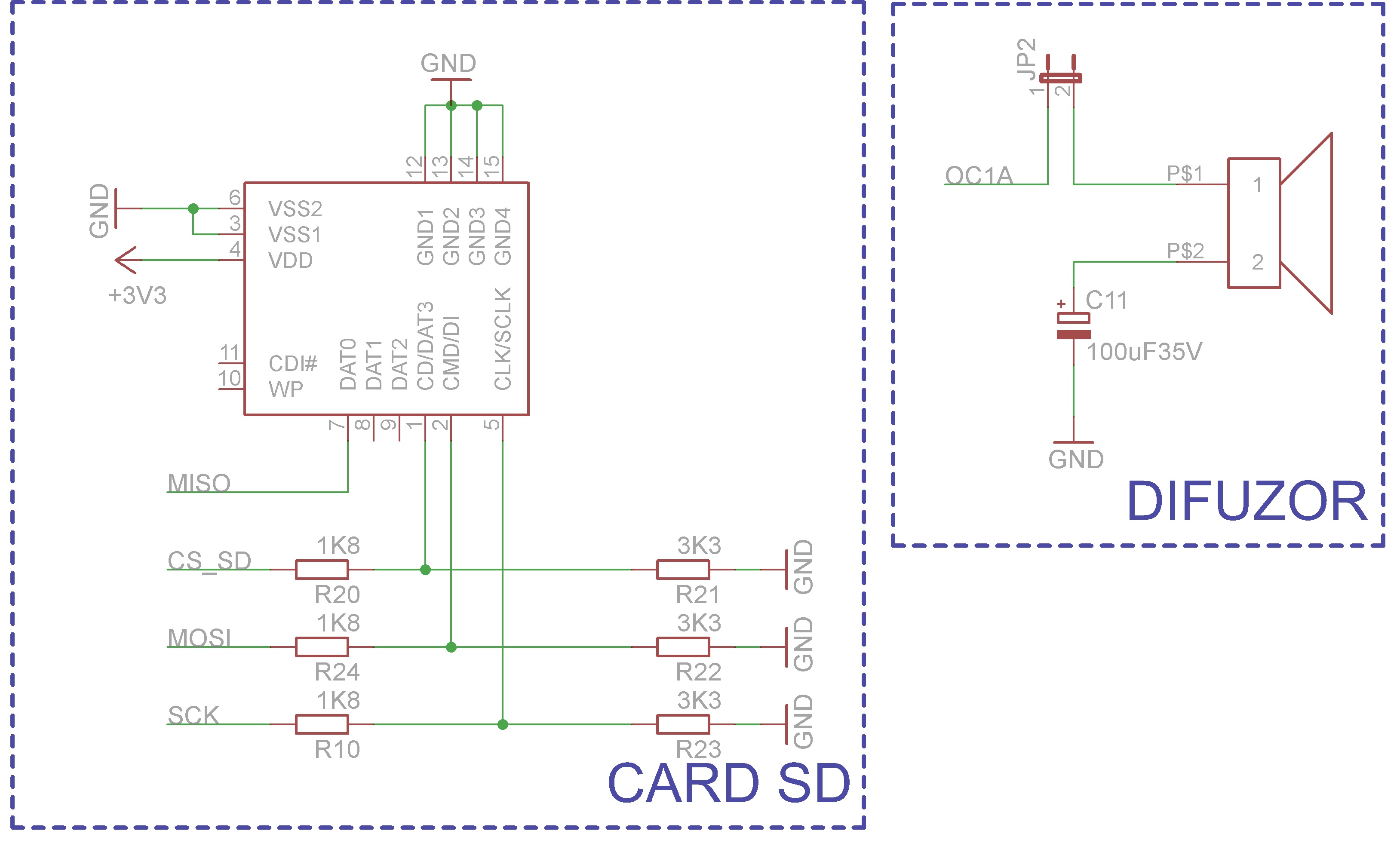

• card SD si difuzor

• pregatirea pieselor

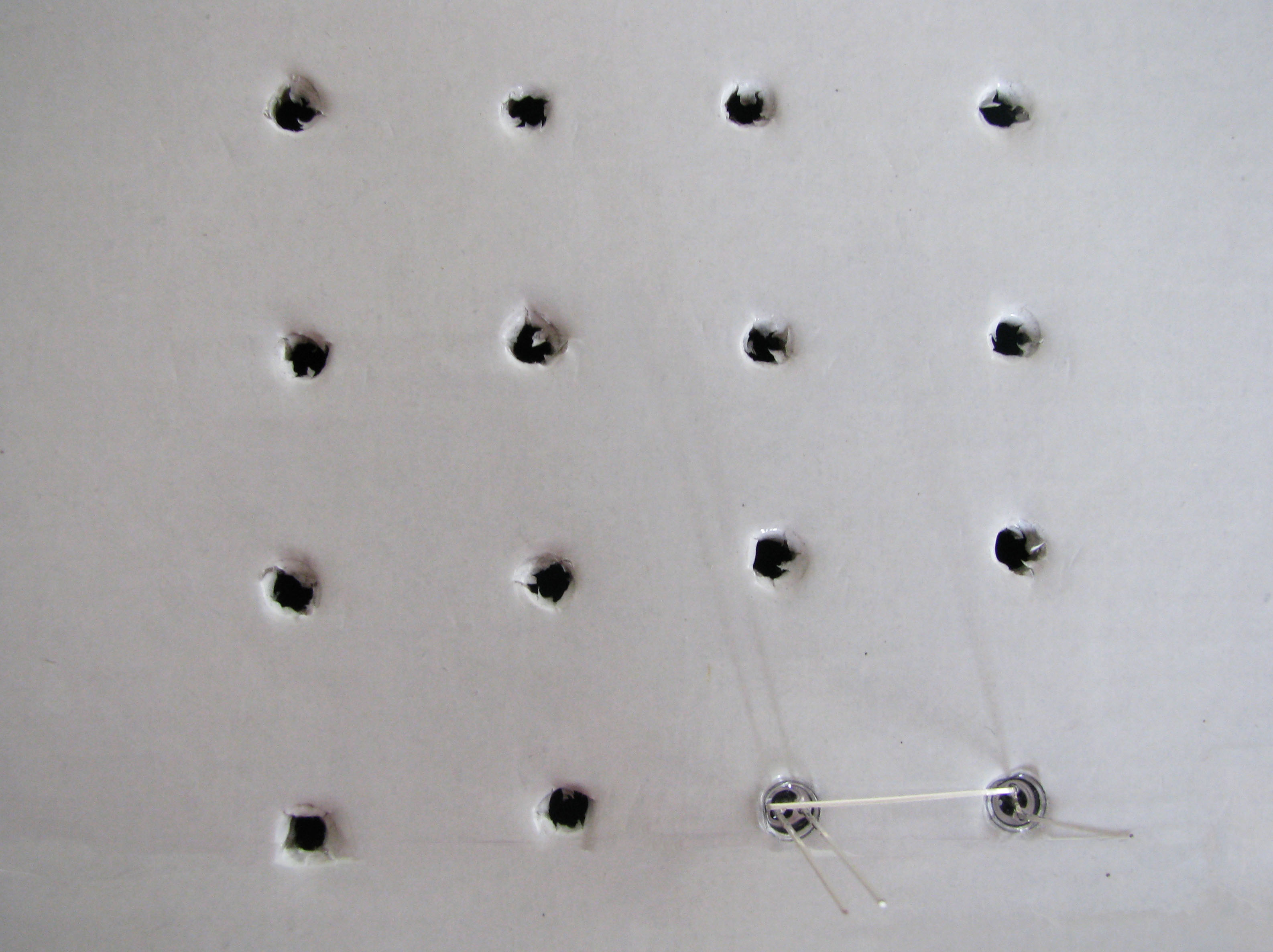

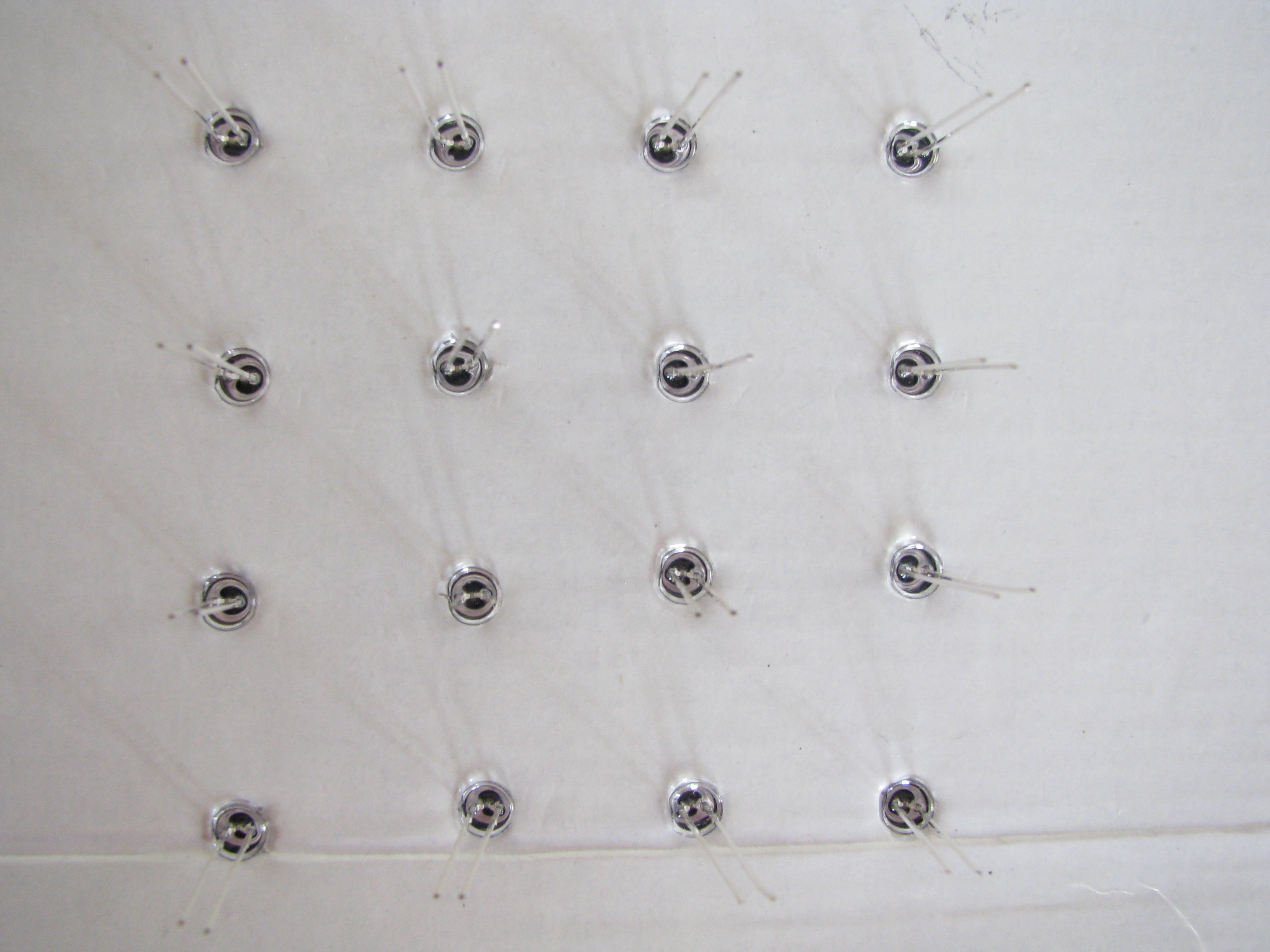

• pregatirea matritei pentru realizarea celor 4 straturi a cate 16 LED-uri

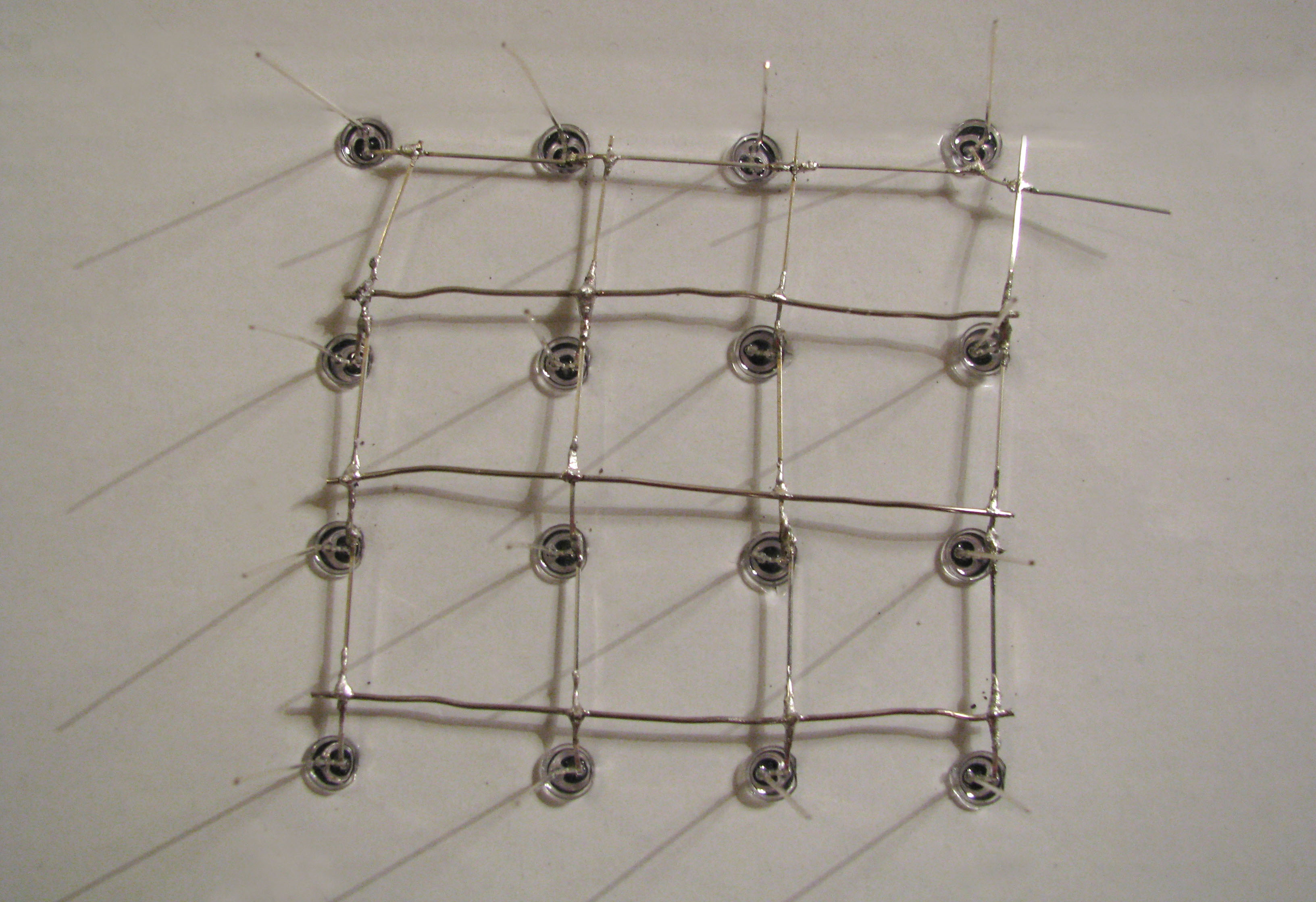

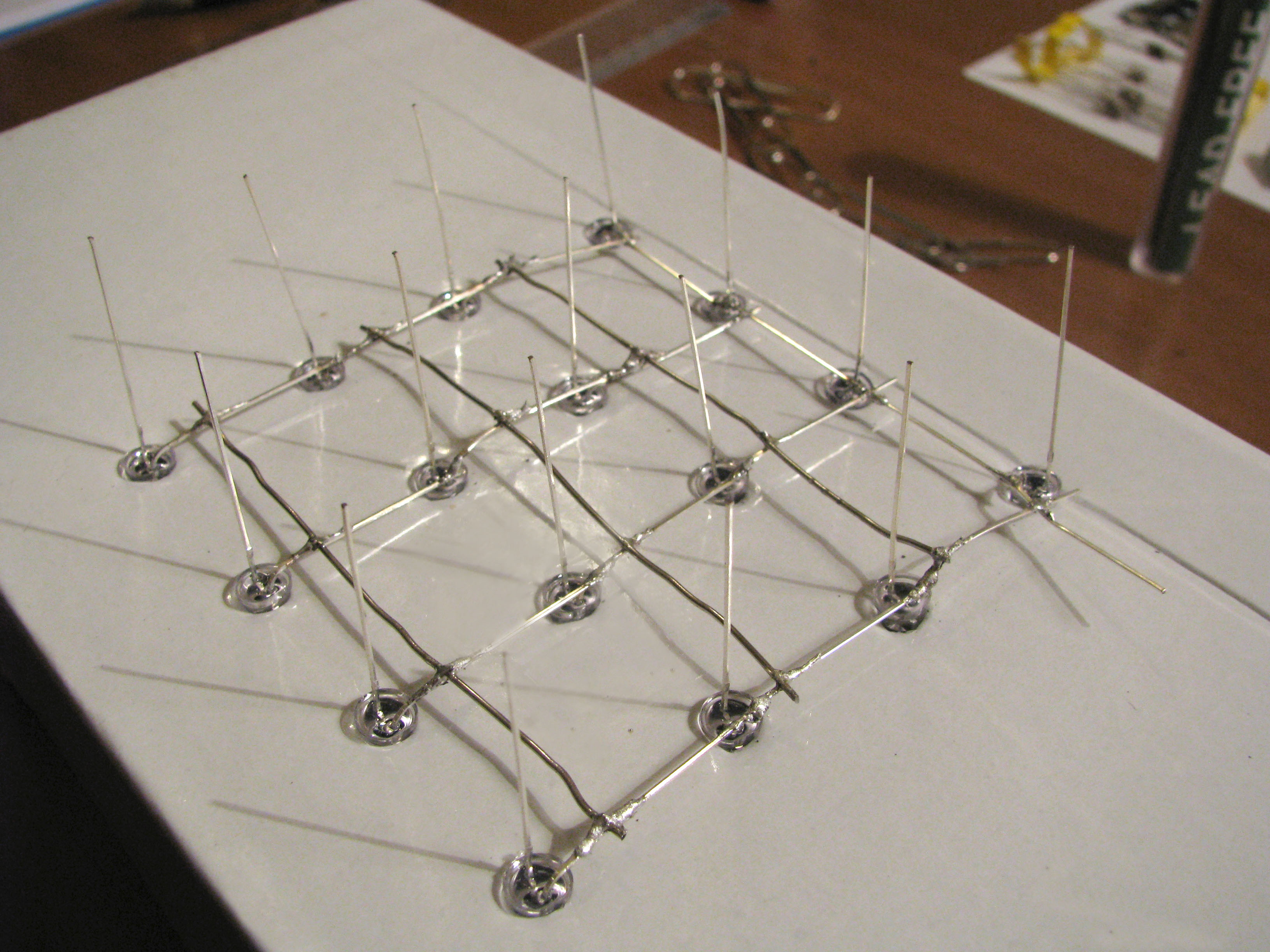

• lipirea celor 4 straturi si adaugarea a 3 bare de sustinere pe fiecare strat (am folosit agrafe indreptate)

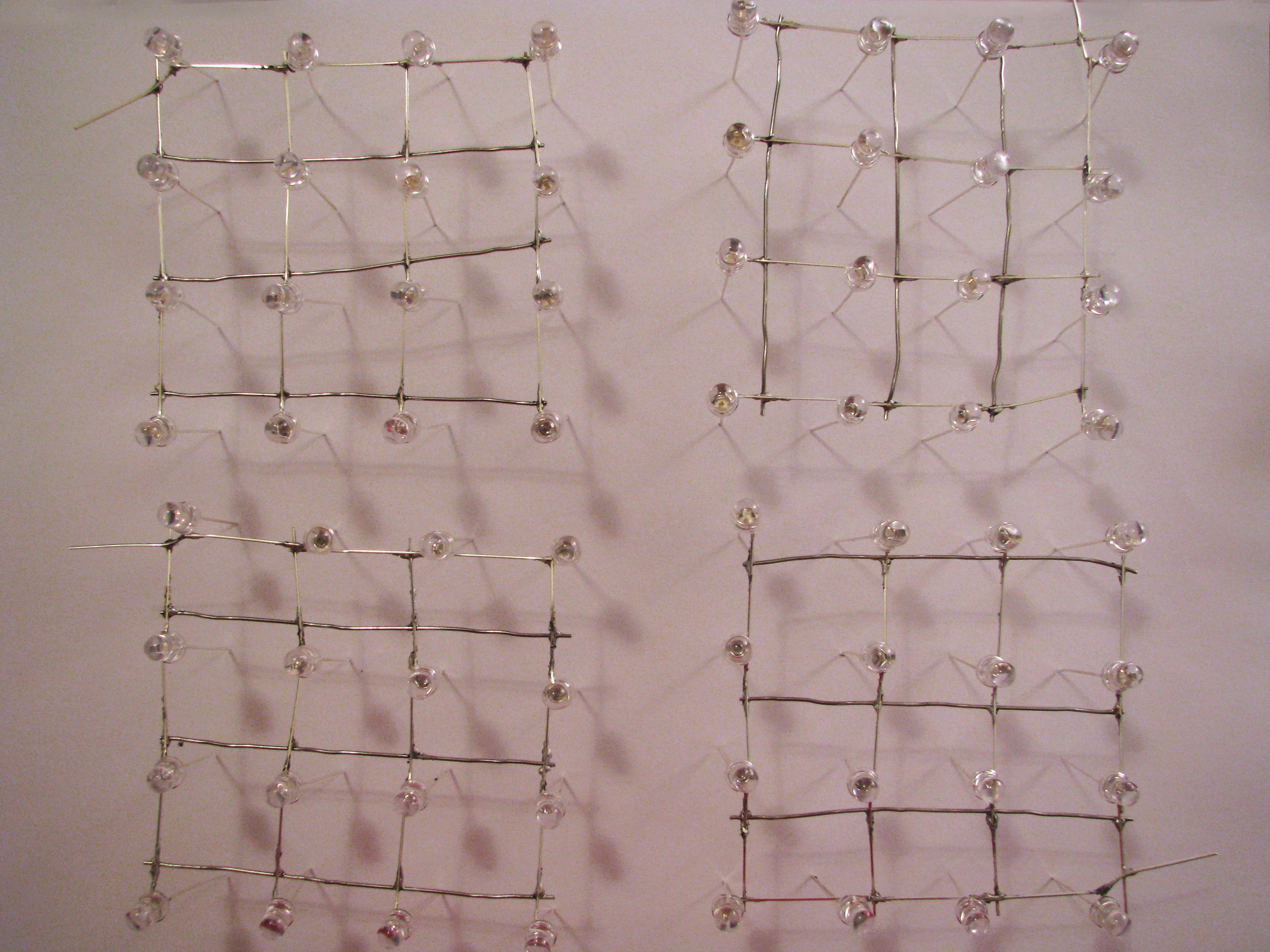

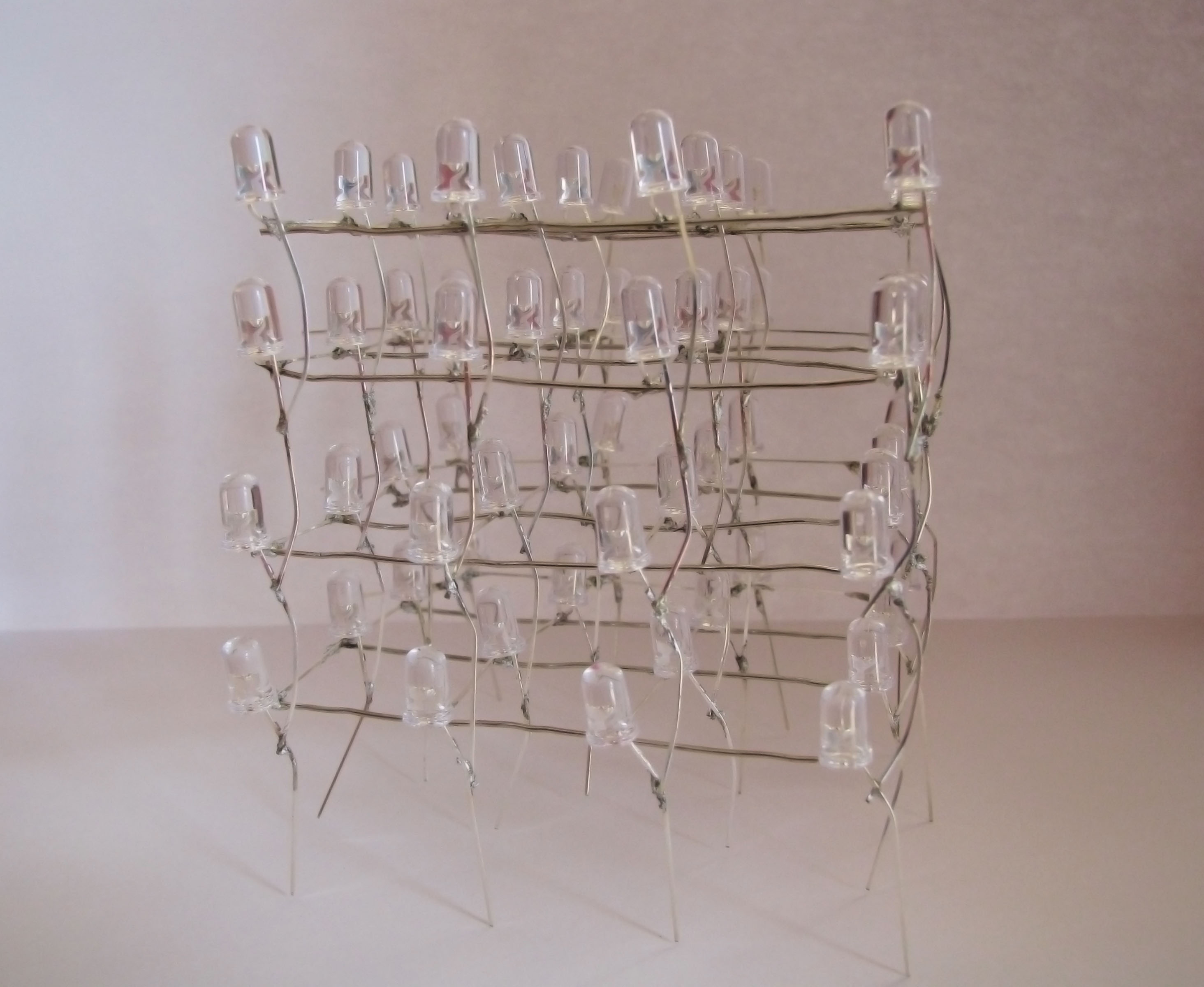

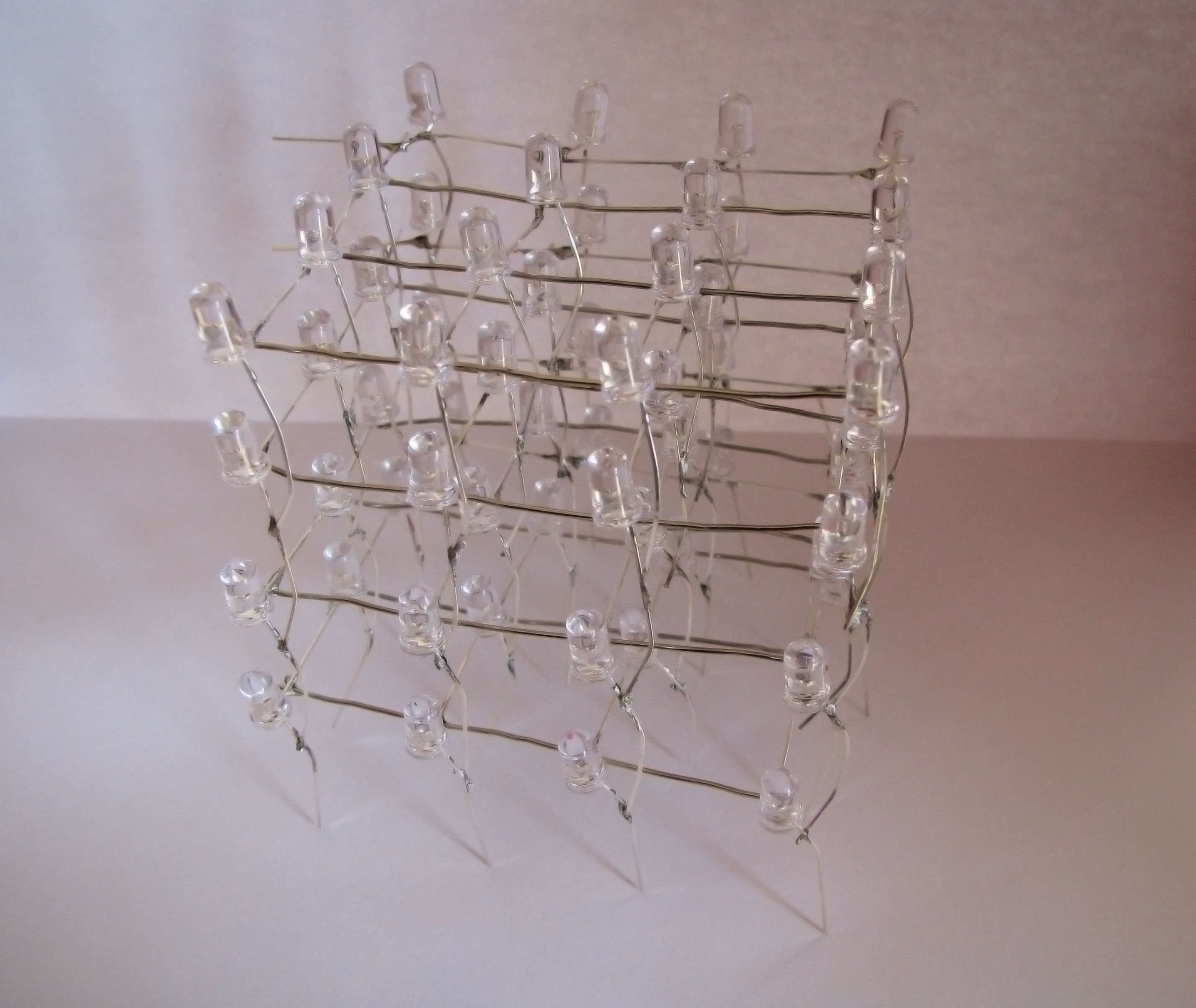

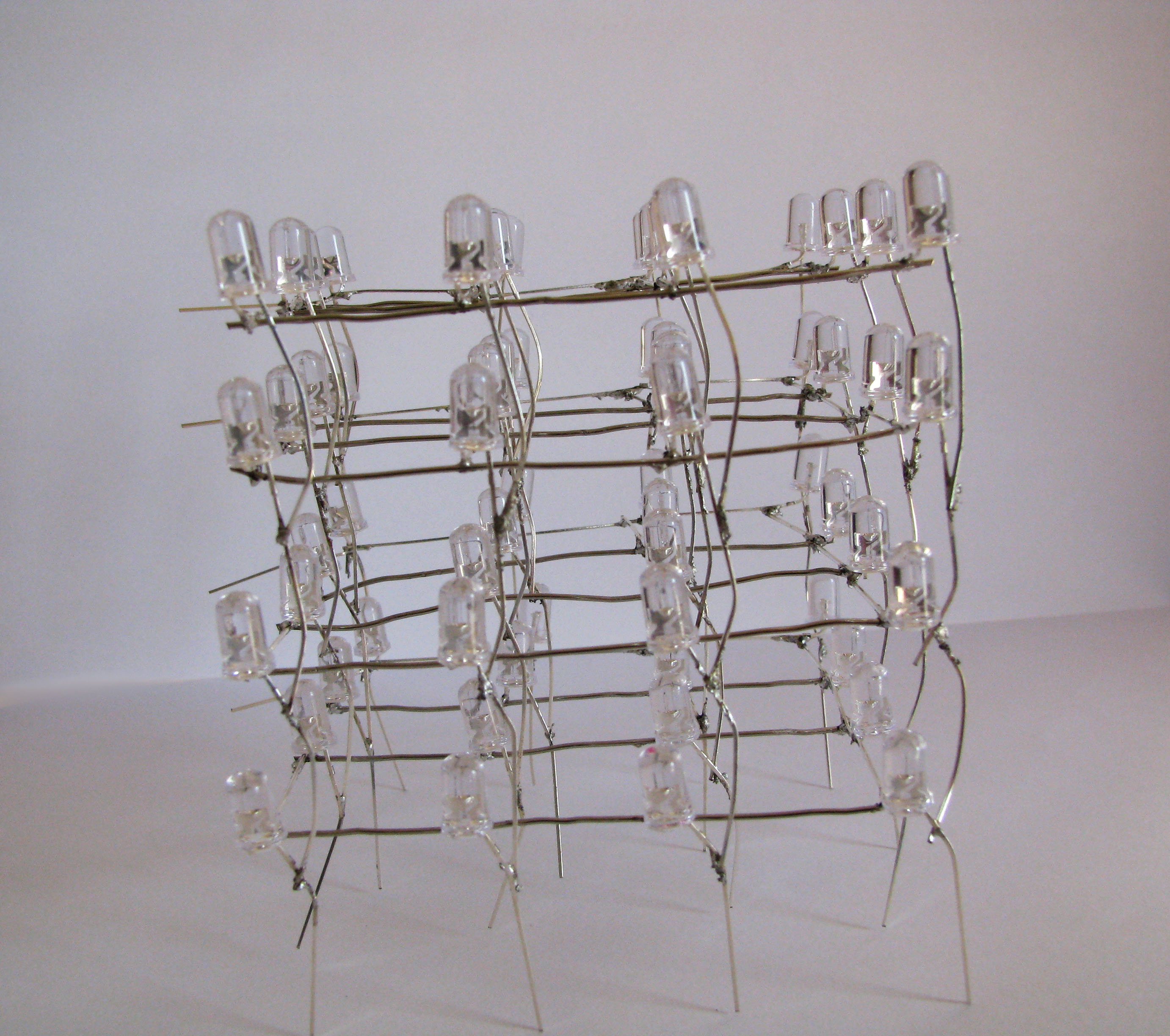

• finalizarea celor 4 straturi si lipirea acestora pentru a forma cubul

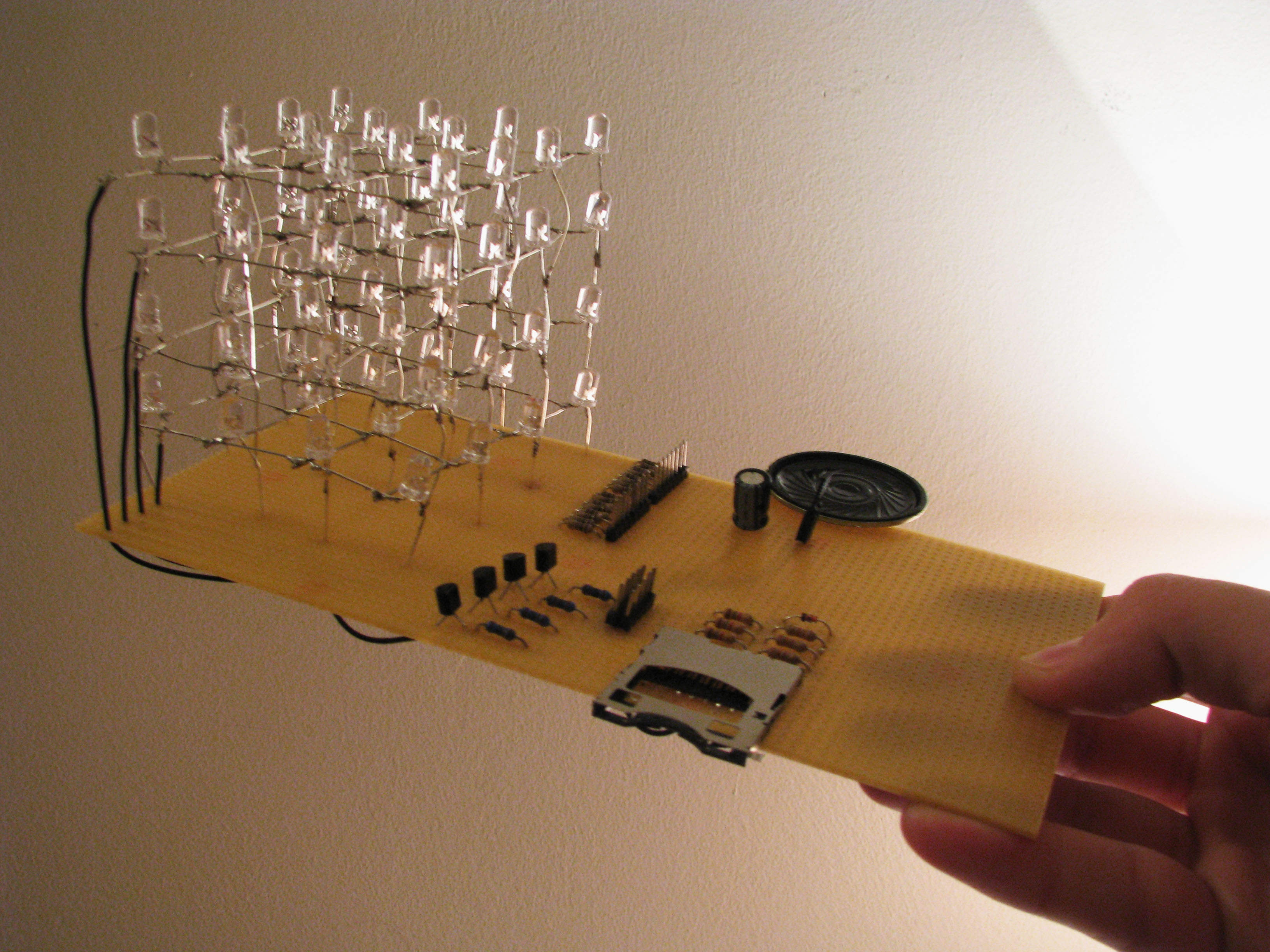

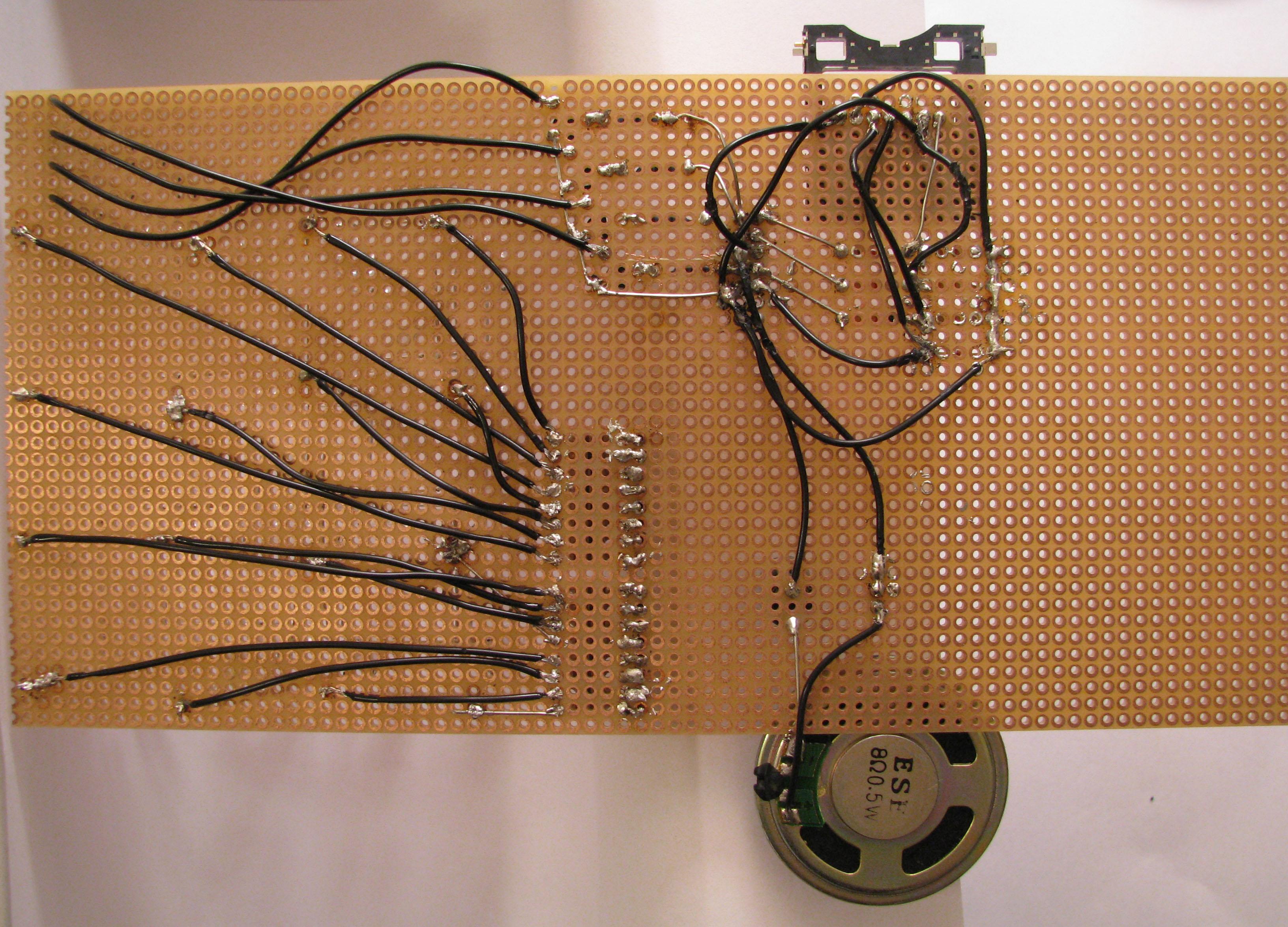

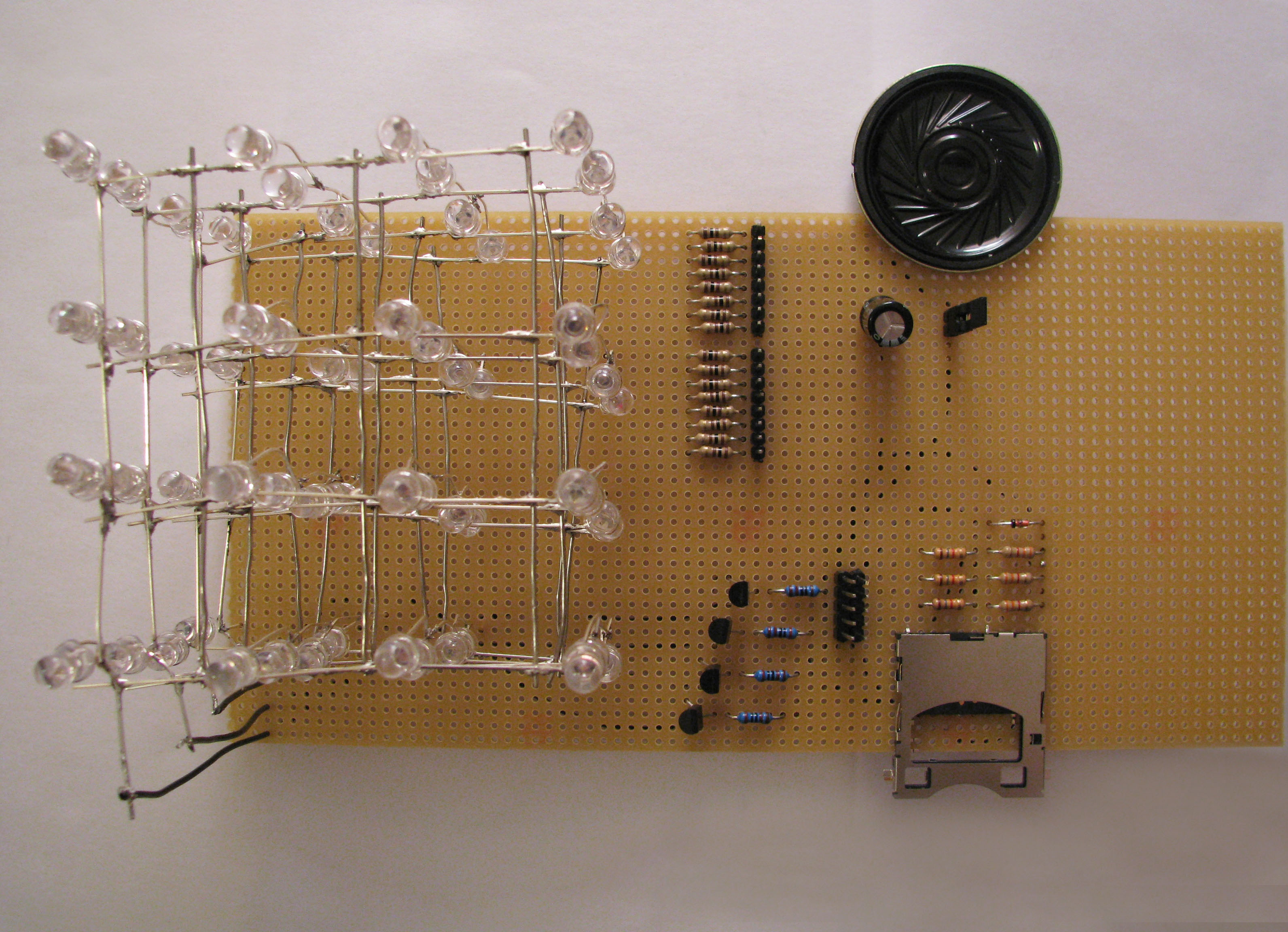

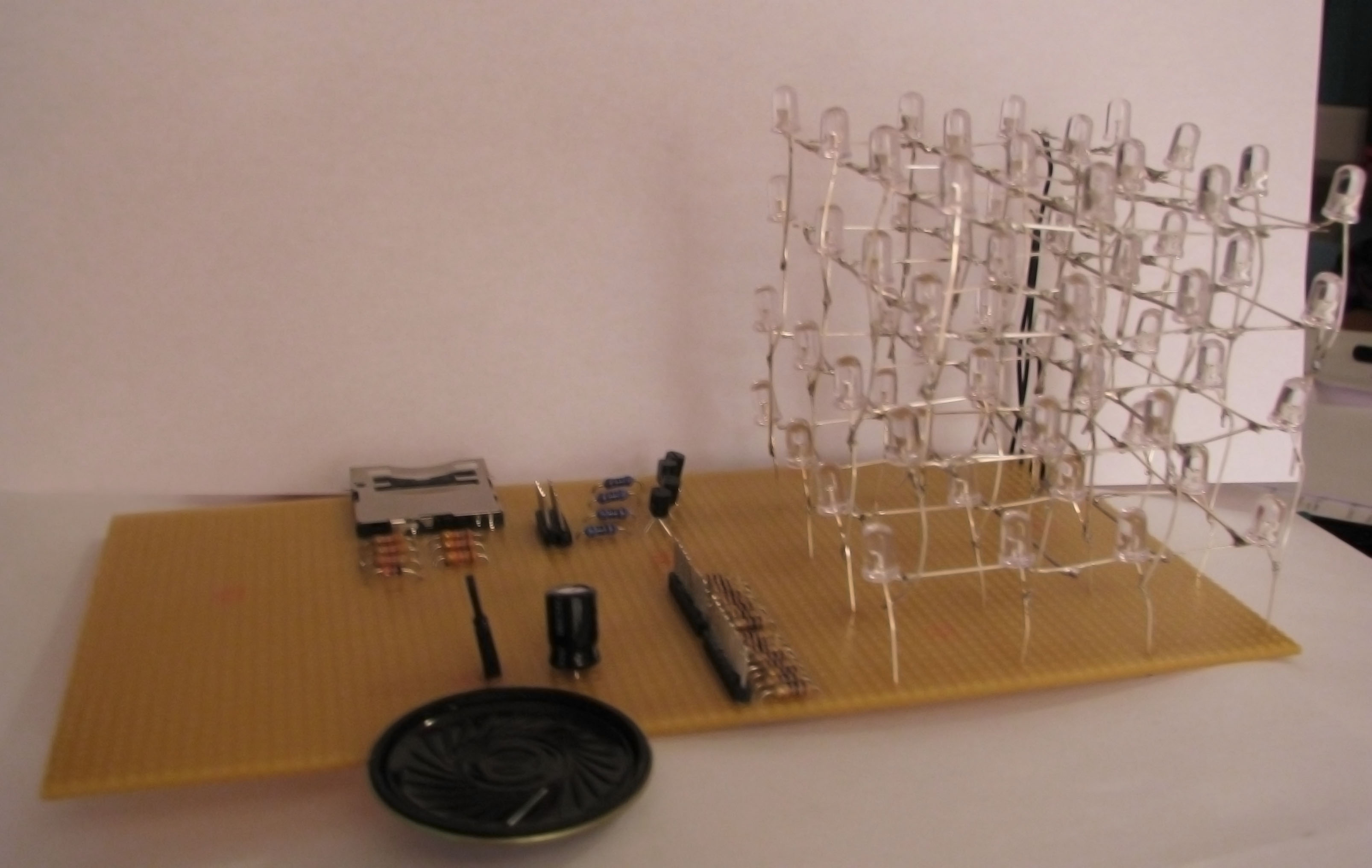

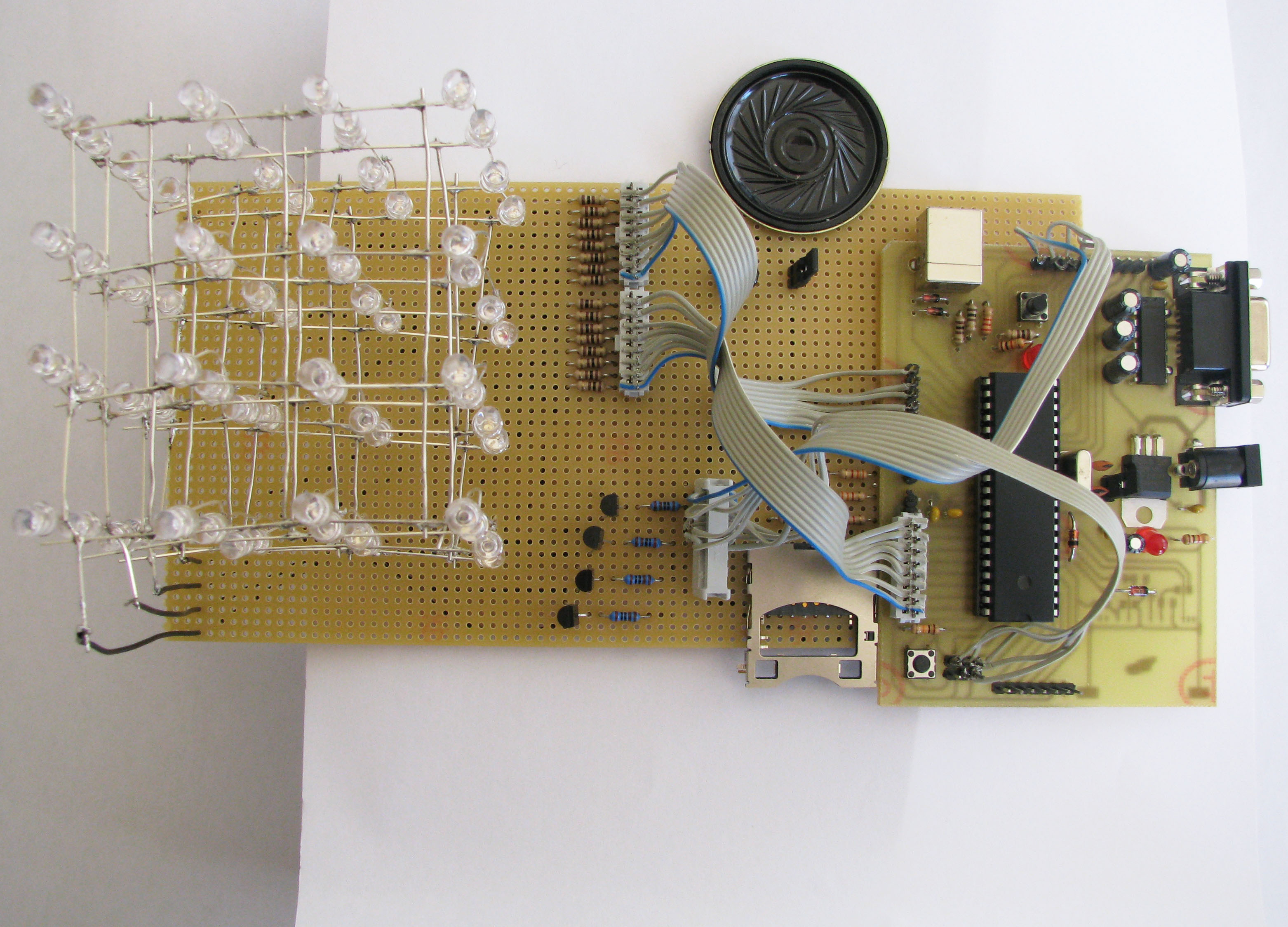

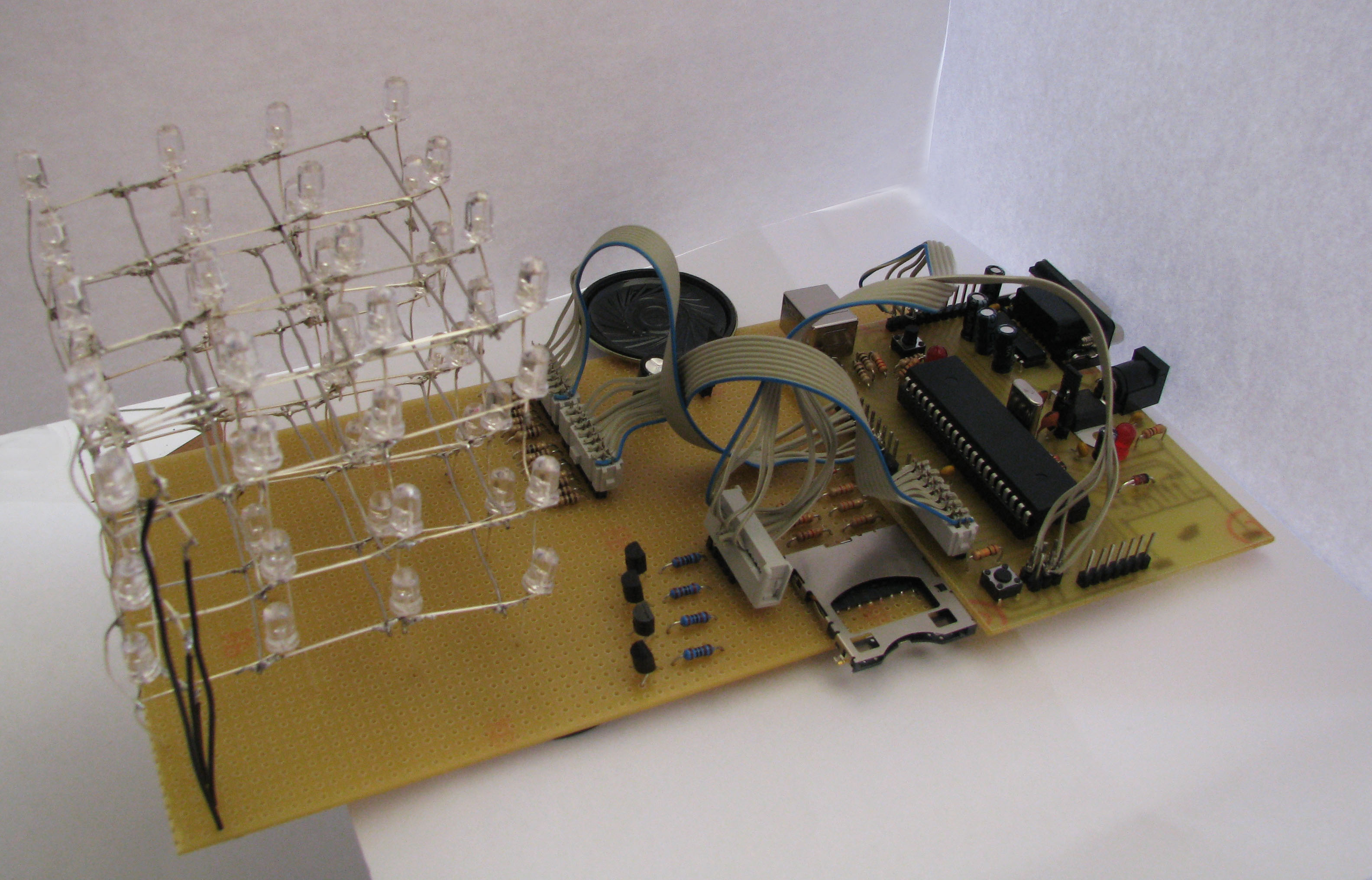

• lipirea cubului de LED-uri si componentelor aferente celorlalte 2 module (card SD si difuzor)

• atasarea microcontrollerului conectand cele 26 de porturi

Din lipsa de timp nu am apucat sa testez proiectul realizat, o voi face cu siguranta cat de curand posibil deoarece, odata ce ai depus atat de mult timp lipind cele 64 de LED-uri, iti doresti sa le vezi “dansand” in ritmul muzicii. Pe partea de software as fi pornit de la laboratorul 4 pentru citirea fisierelor *.wav de pe cardul SD. Algoritmul prin care sunt aprinse LED-urile s-ar fi bazat pe sampleling-ul amplitudinii pornind de la modelul din laboratorul 4.

Proiectul este nefunctional, deocamdata, urmand sa termin partea software si sa-l termin de testat in viitorul apropiat. Realizarea proiectului a necesitat multa rabdare pentru lipirea componentelor, mai ales in realizarea cubului. In final proiectul este, atat interesant, cat si simpatic, aducandu-ti satisfactie si pe partea de constructie efectiva.
