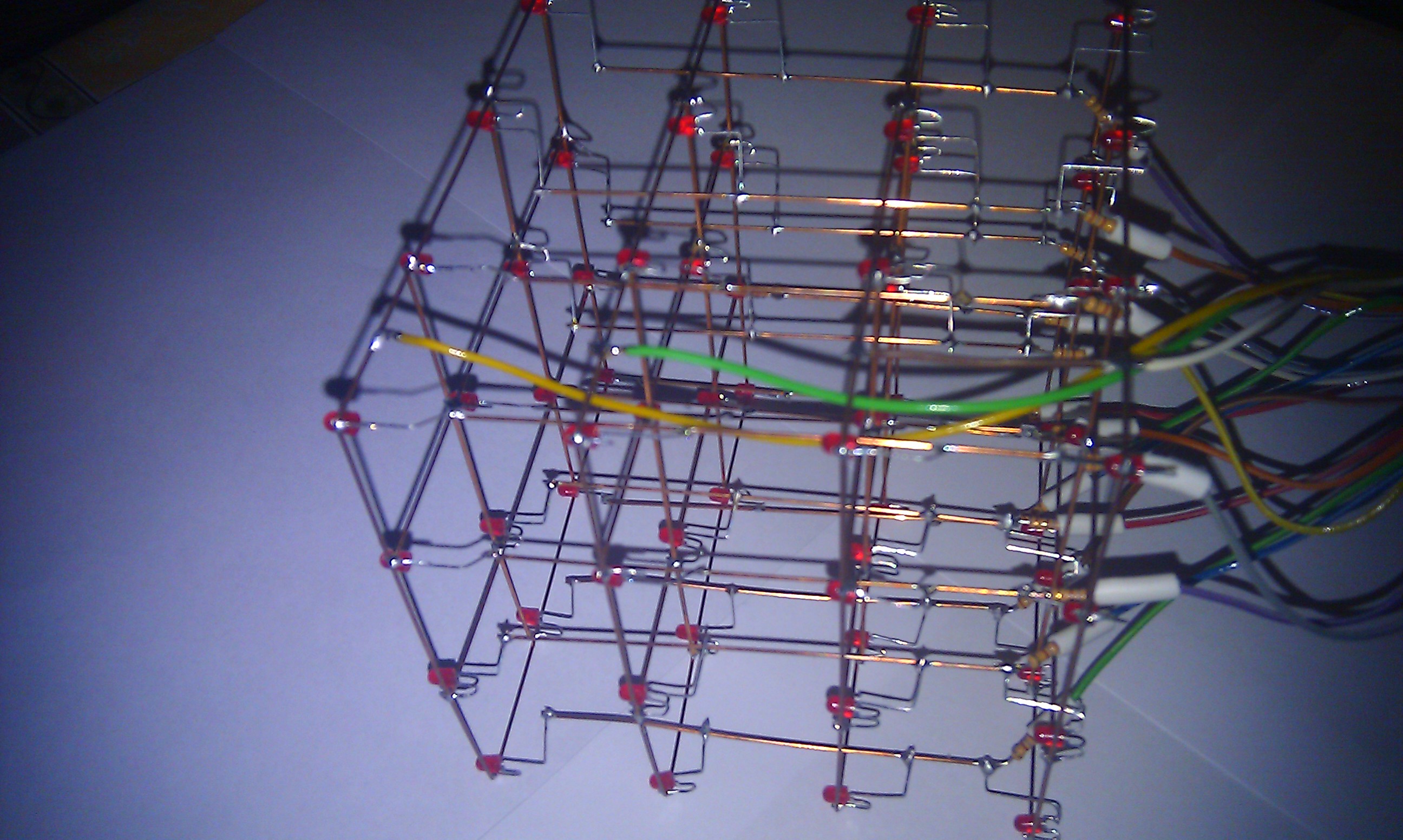

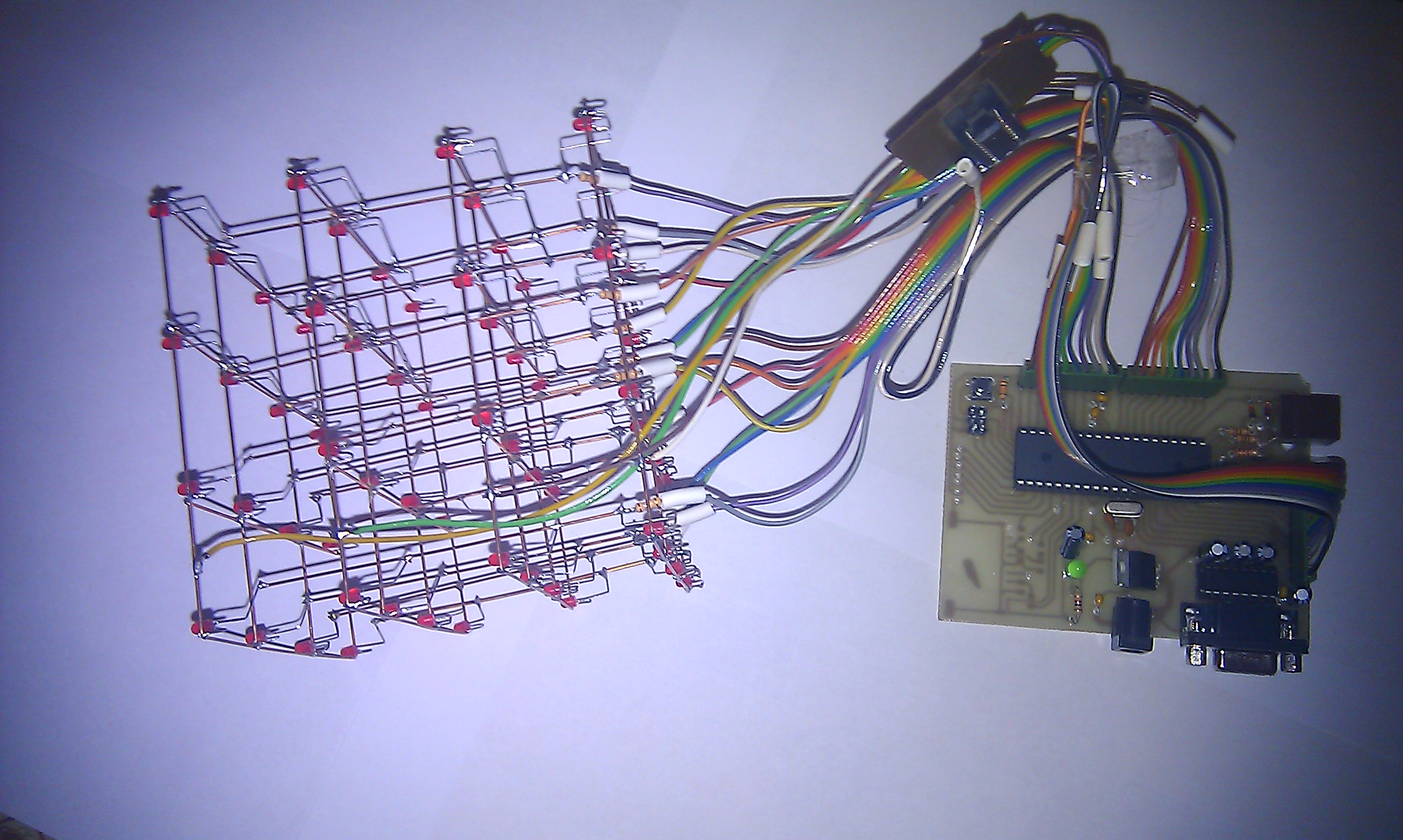

“LedCube” constă dintr-un cub de LED-uri, de latură 4, conectat la microcontroller-ul Atmega16. LED-urile sunt aprinse după pattern-uri prestabilite de programator.

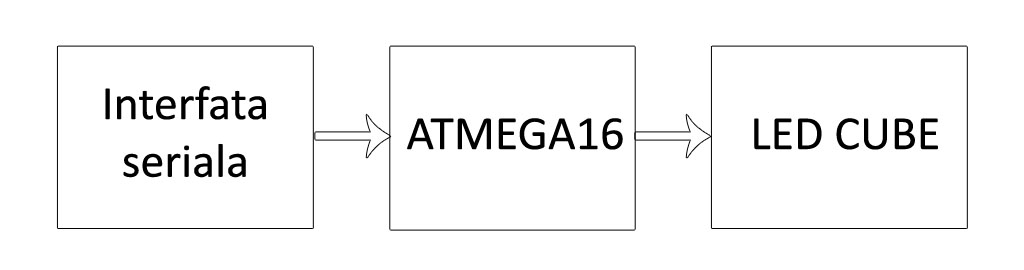

Schema bloc este următoarea:

LED-urile sunt conectate la microcontroller astfel: (+) sunt conectate la porturile A și C ale plăcuței, iar (-) sunt conectate la portul D. Astfel, se poate realiza aprinderea independentă a fiecărui LED.

Lista de componente este următoarea:

• 64 LED-uri de culoare roșie
• 16 rezistori de 100 ohmi
• ULN2003AN
• Atmega16

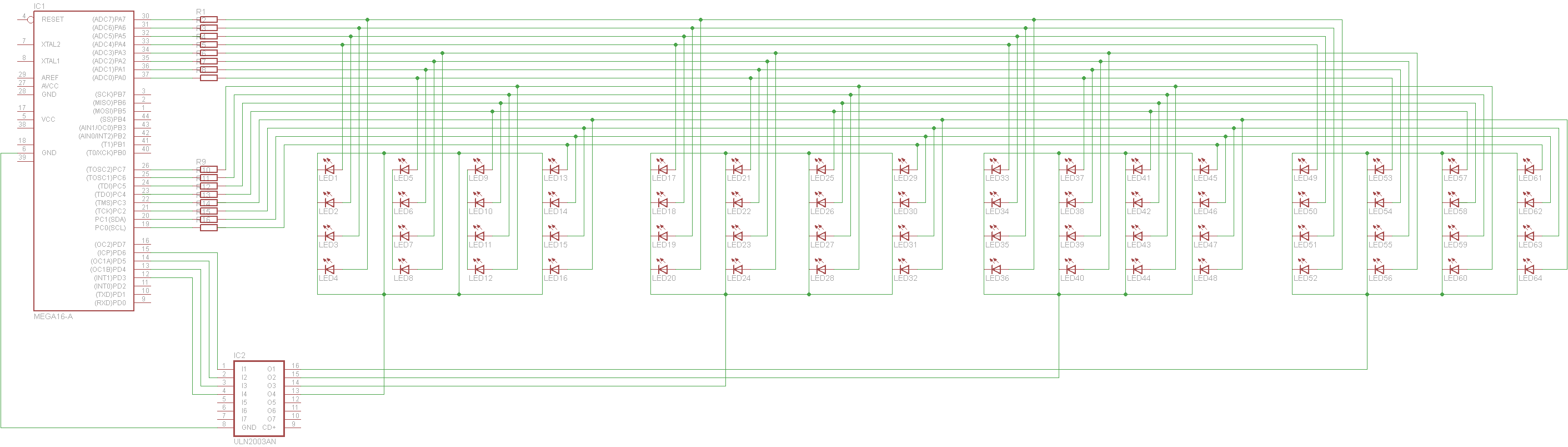

Schema este următoarea:

Programarea Atmega16 a fost realizată cu ajutorul AVR Studio 5.0 pe Windows.

Partea dificilă a proiectului a fost realizarea efectivă a cubului și lipirea LED-urilor în pozițiile corespunzătoare. În urma realizării acestui proiect, m-am familiarizat și mai mult cu mediul de dezvoltare AVR Studio și am căpătat experiență în lipirea de componente pe plăcuță.

Arhiva cu codul sursă:

332cc_stoicamihai_ledcube.zip
