X si 0
Autor: Florea Iulia-Maria 331CB
Descriere generala
Proiectul consta in realizarea unui joc de X si 0 folosind leduri bicolore (rosu si verde) pentru 2 jucatori. Tabla de joc are dimensiunea de 3×3, iar primul jucator este cel rosu.
Hardware design

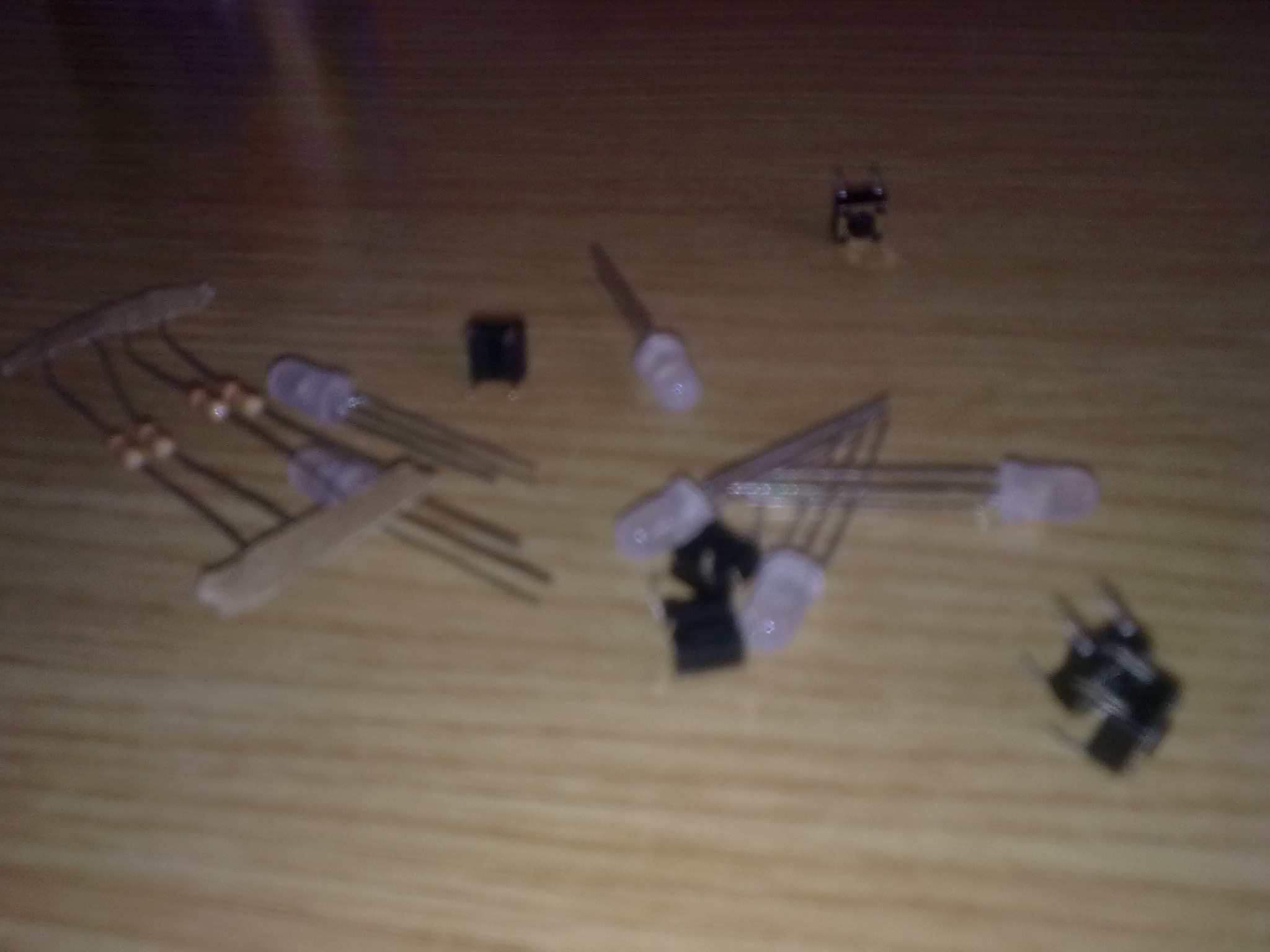

Am folosit urmatoarele componente:
- 9 leduri bicolore cu catod comun
- 5 butoane
- 3 rezistente de 500 ohmi pentru leduri
- 1 rezistenta de 100 ohmi pentru butoane
- barete de pini, cablu UTP, panglica de fire

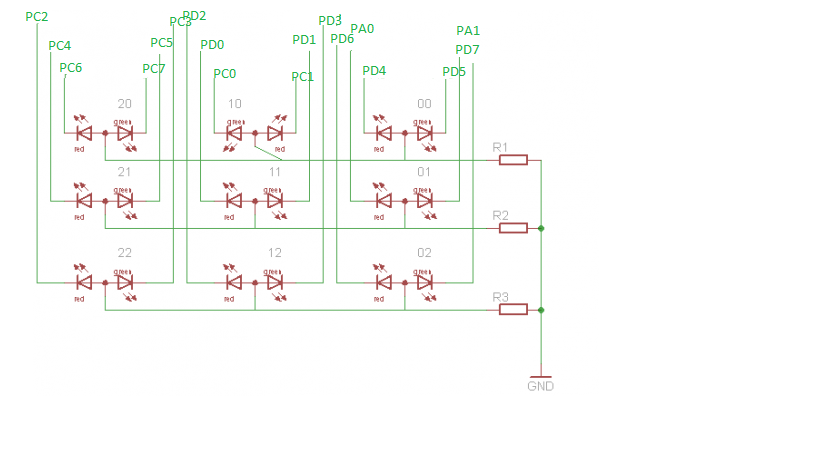

Schema pentru led-uri:

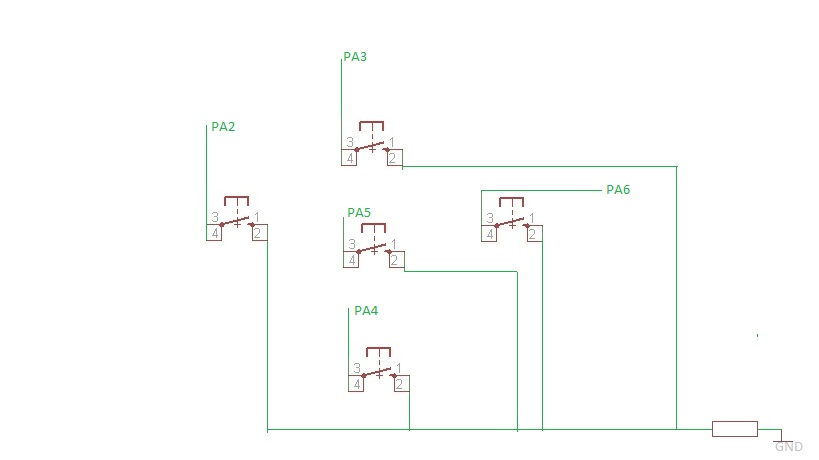

Si butoanele:

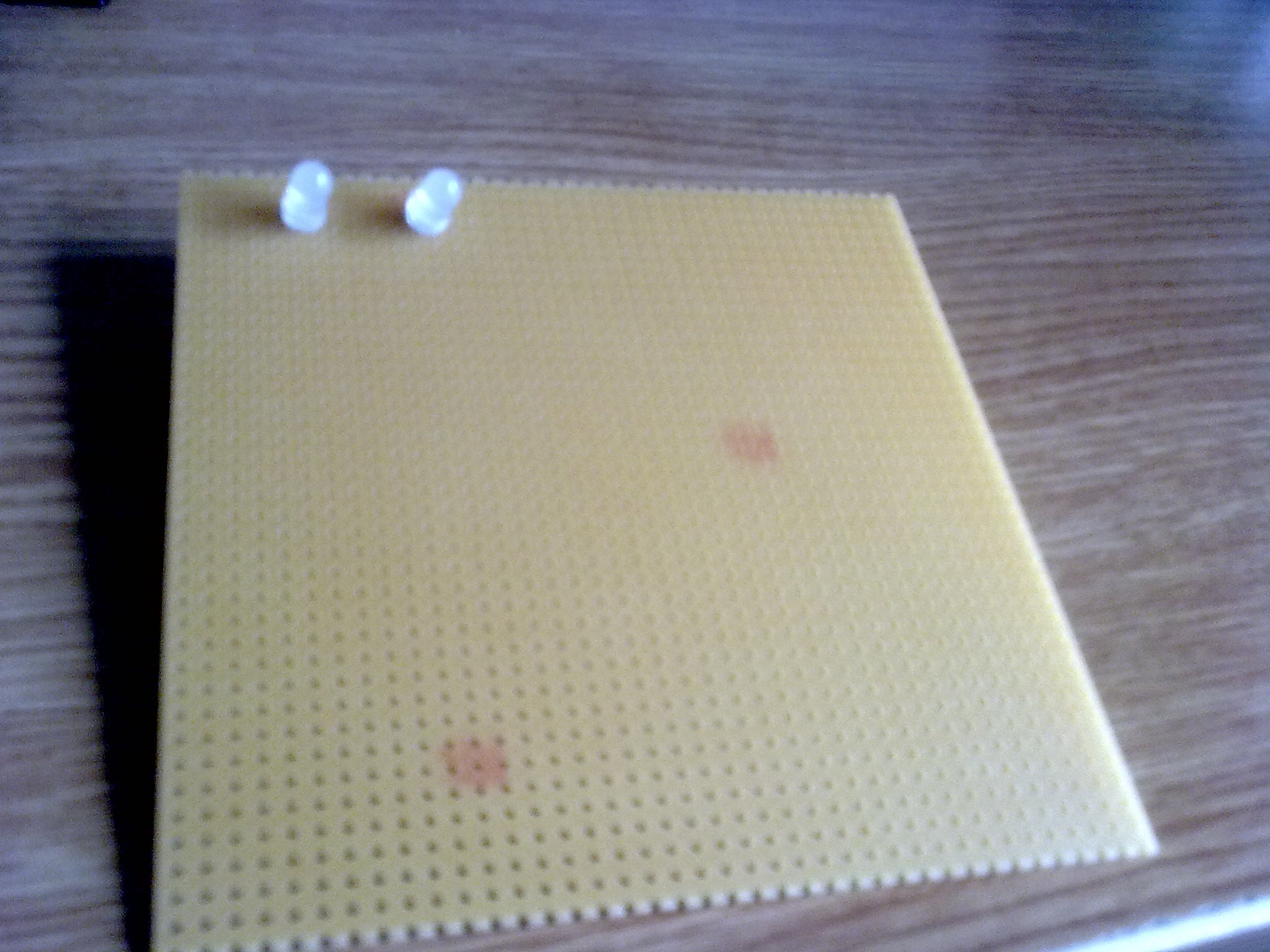

Asa a inceput proiectul:

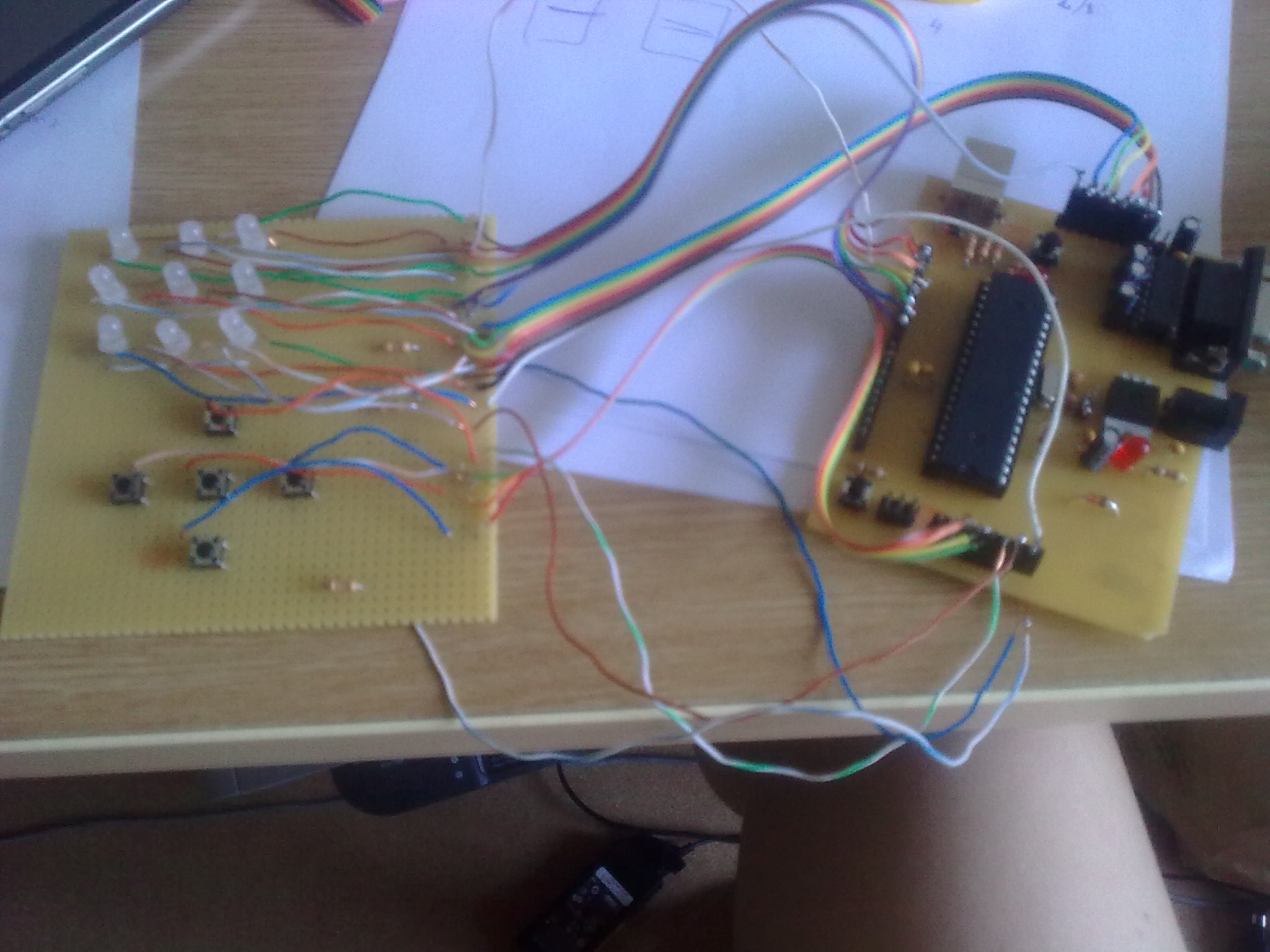

Si asa arata acum:
Software design
Limbaj de programare: C Sistem de operare: Fedora
Algoritmul folosit:
Initial, initializez intr-o matrice elementele si adaug pinii si porturile folosite pentru fiecare led. Jocul e inceput de jucatorul rosu. Se aprinde primul led care nu a fost ales pana acum. In cazul in care jucatorul apasa pe unul din butoane, se va aprinde led-ul liber corespunzator butonului ales si se inchide led-ul de dinainte. La apasarea butonului Enter, se va fixa pozitia, se va marca intr-o matrice care reprezinta tabla de joc si se va verifica daca jocul s-a terminat. Daca mai e de jucat, se va trece la celalalt jucator.
Rezultate
Din pacate, proiectul nu functioneaza asa cum planuisem la inceput. Se aprind leduri, dar butoanele nu functioneaza. O sa mai lucrez la el in viitor.
Bibliografie si surse
- Laboratoarele de PM
- Datasheet ATmega16
