UTP Cable Tester
Introducere

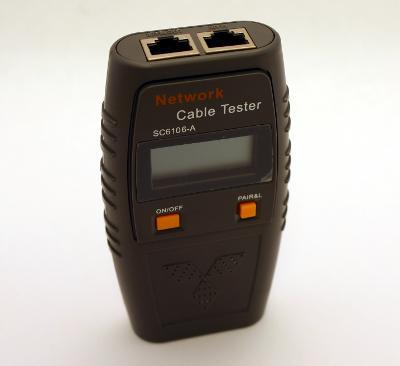

Acest proiect se doreste a fi un tester de cablu UTP. El poate fi foarte util, avand ca functionalitati, pe langa testarea sertizarii (daca a fost sertizat corect cablul), si afisarea pe LCD a tipului de cablu, respectiv STRAIGHT, CROSSOVER sau ROLLOVER.
Este foarte bun atunci cand ai de a face destul de des cu retele de calculatoare, un cablu mufat gresit putandu-ti da multe batai de cap.
Descriere generală
Testerul dispune de doua mufe RJ-45 pentru cele doua capete ale cablului de retea si un ecran LCD pe care apare mesajul corespunzator situatiei. Aditional, mai sunt 16 leduri (8 pentru fiecare capat al cablului) care se aprind in functie de tipul cablului introdus.
Tipuri de cabluri:

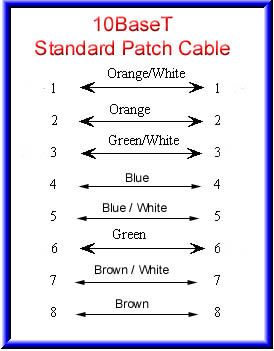

- Straight

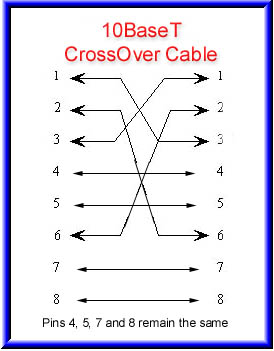

- Crossover

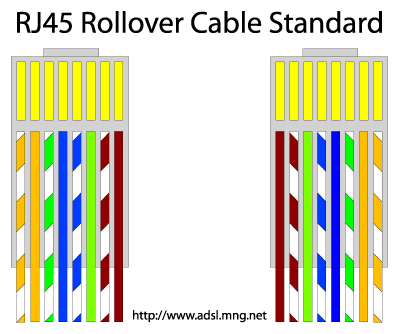

- Rollover

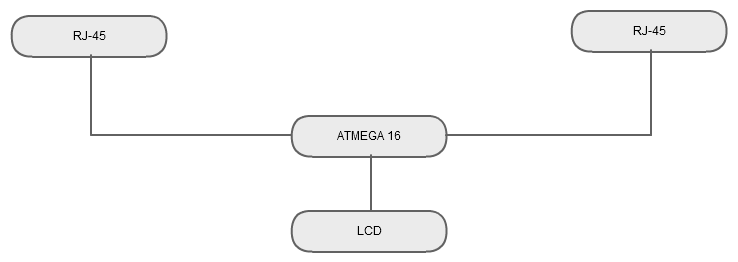

Hardware Design
Pentru realizarea proiectului am utilizat urmatoarele piese:

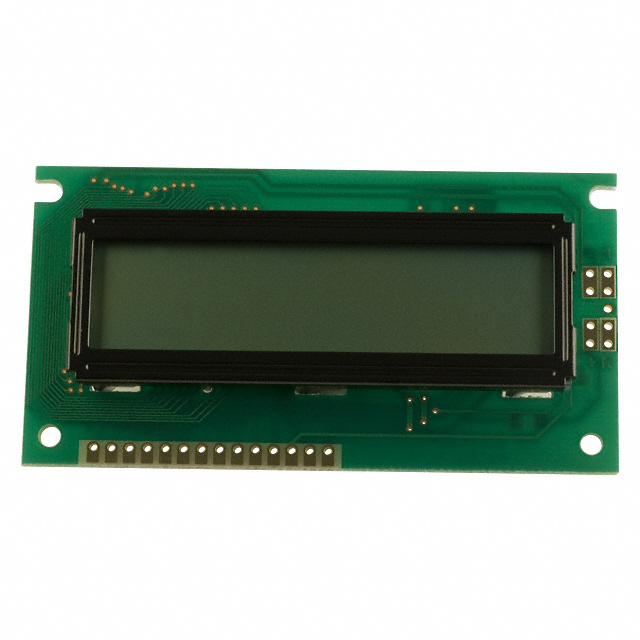

- LCD 16 * 2
- 16 LED-uri
- 16 rezistente de 1K

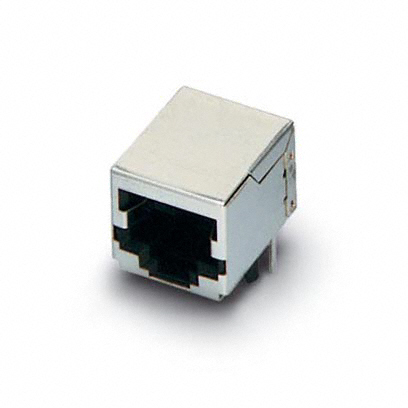

- 2 mufe RJ-45
Software Design
Pinii A si C i-am folosit pentru transmisia prin cablu, iar pinii D pentru LCD.
Programul functioneaza astfel:
- initial, cat nu este nici un cablu introdus, se afiseaza “Cablu neintrodus”
- daca se introduce un cablu, incepe sa transmita pe fiecare fir in parte, verifica unde primeste in partea cealalta si afiseaza mesajul corespunzator
- in cazul in care exista un scurt, se afiseaza “Cablul are un scurt”
- de asemenea, in caz ca mufarea nu respecta nici o conventie, se afiseaza “Mufare neidentificata”
Pentru afisarea pe LCD am folosit codul implementat la laborator, fisierele lcd.c si lcd.h. Programul principal este in main.c. Toata arhiva cu cele 3 fisiere, Makefile-ul si fisierul .hex se gaseste in sectiunea “Download”.
Ca mediu de dezvoltare, am utilizat Win AVR.
Rezultate Obţinute

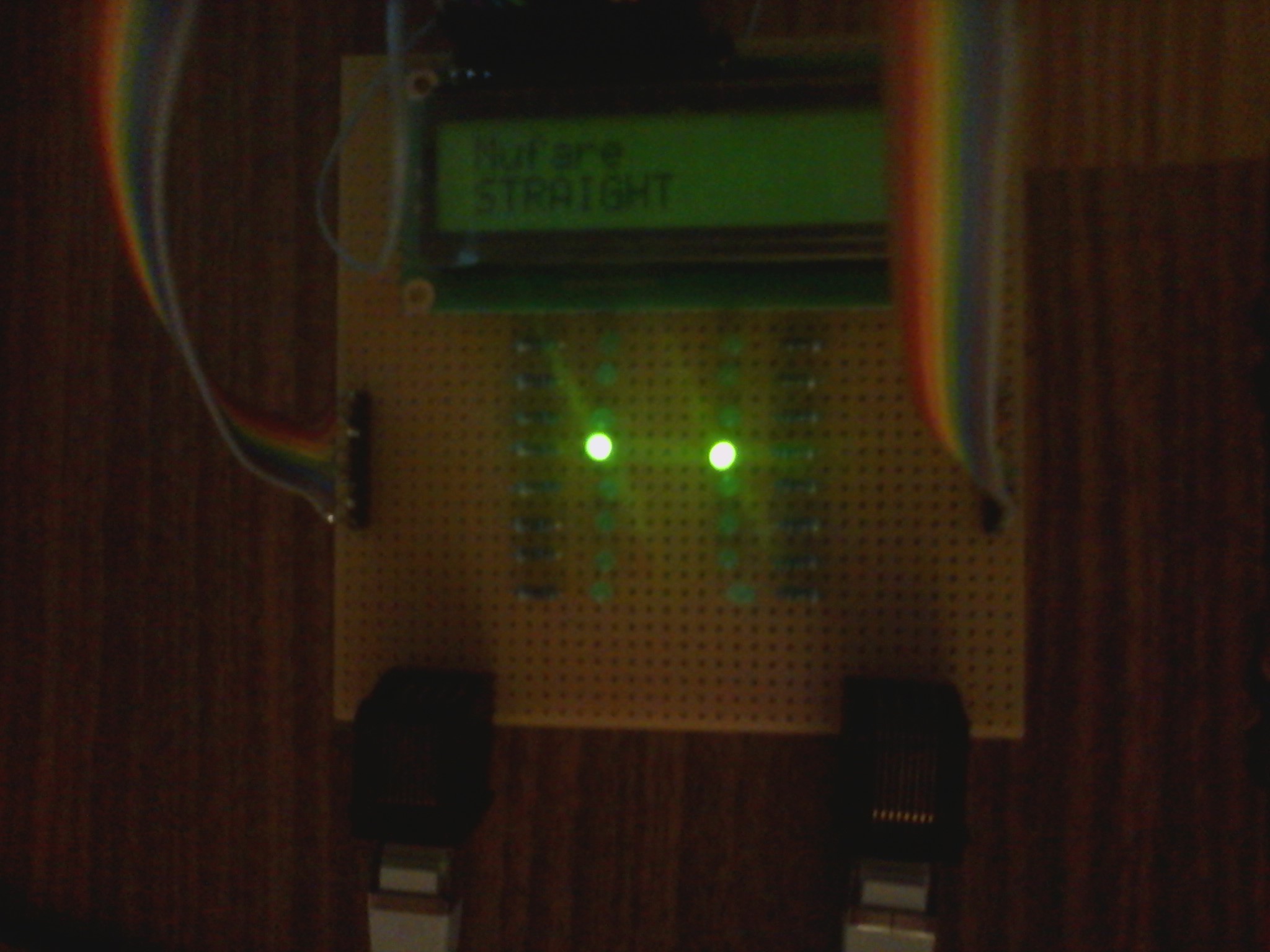

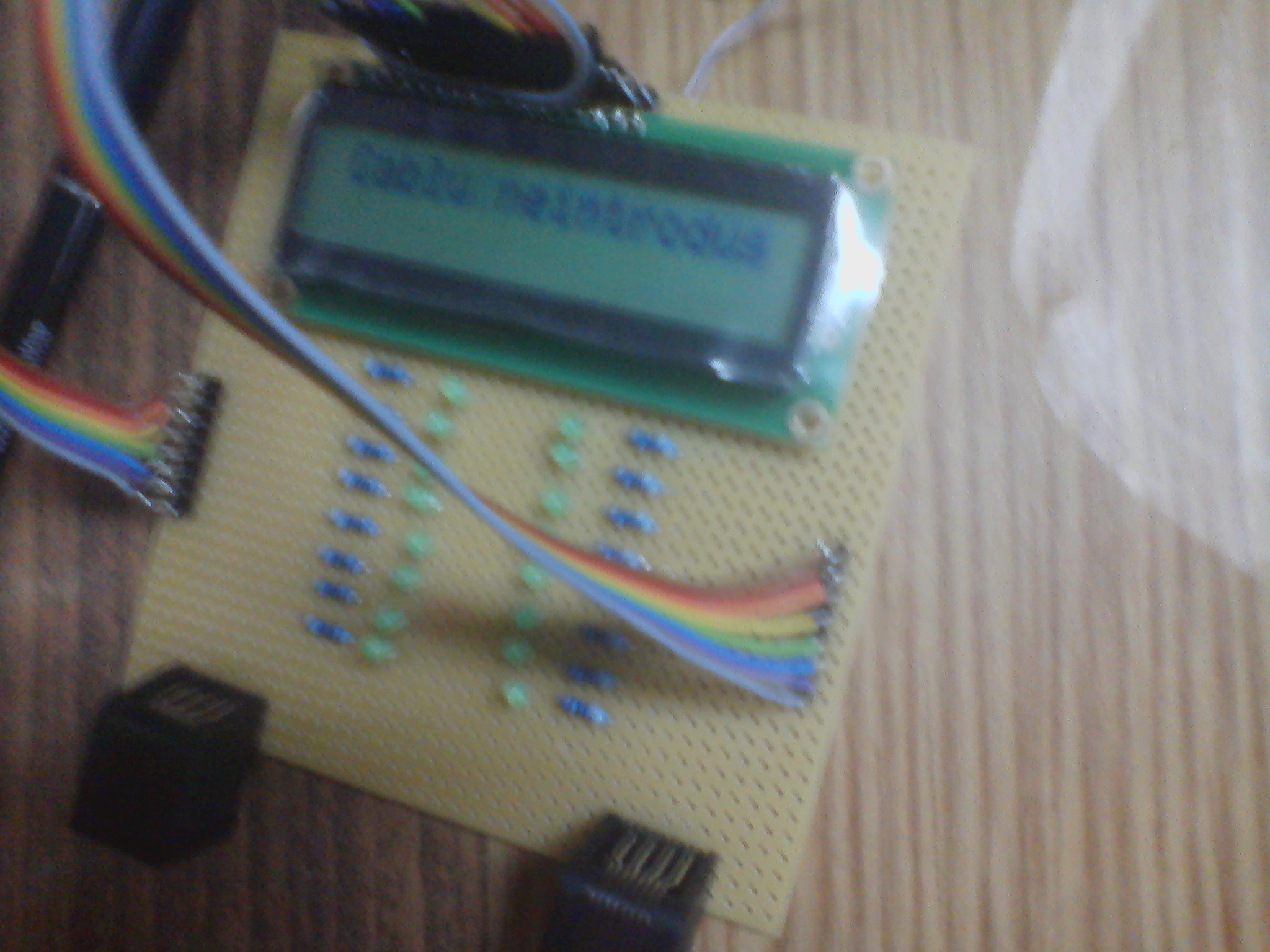

Rezultatele obtinute sunt foarte bune, proiectul functionand conform planurilor initiale, atat hardware cat si software. Mai jos sunt cateva poze.
Concluzii
A fost foarte interesant de realizat si am invatat foarte multe din acest proiect. A fost primul proiect hardware realizat de mine. Am avut foarte multa bataie de cap cu realizarea mufelor (era mai usor sa lipesc direct firele de pini, dar am zis ca e mai elegant sa folosesc cleme si socluri).
