Dinu Bianca 331CA
Manea Stefan 331CA

Ne-am propus sa implementam un Line Follower. Acest robot merge pe o suprafata alba si urmareste un traseu marcat printr-o dunga neagra. Ne-am ales acest proiect deoarece ni s-a parut cel mai interesant din anii trecuti.

Elementele din care a fost construit robotul sunt:

• placa de baza cu uC ATmega16 (cel de la etapa I)
• cutie de viteze cu 2 motoare alimentate intre 4-6 V

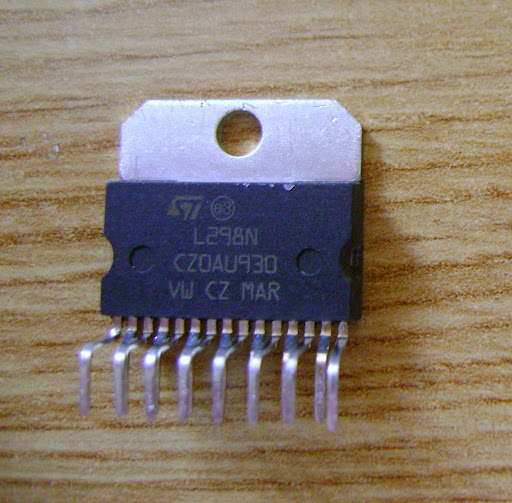

• driver de motor L298N

• 3 senzori analogici
• stabilizator 5V

• 8 diode Schottky de protectie
• 2 condensatoare de 100nF
• 2 baterii de 9 V
• roti
• ball caster
• sasiul a fost improvizat din 2 placi

• cablu UTP (1 metru)

Schema bloc ce prezinta imbinarea modulelor noastre:

Pentru tractiune am folosit 2 motoare comandate printr-o punte H (circuitul L298N).
Atat senzorii, cat si circuitul L298N sunt legati la placuta de laborator.

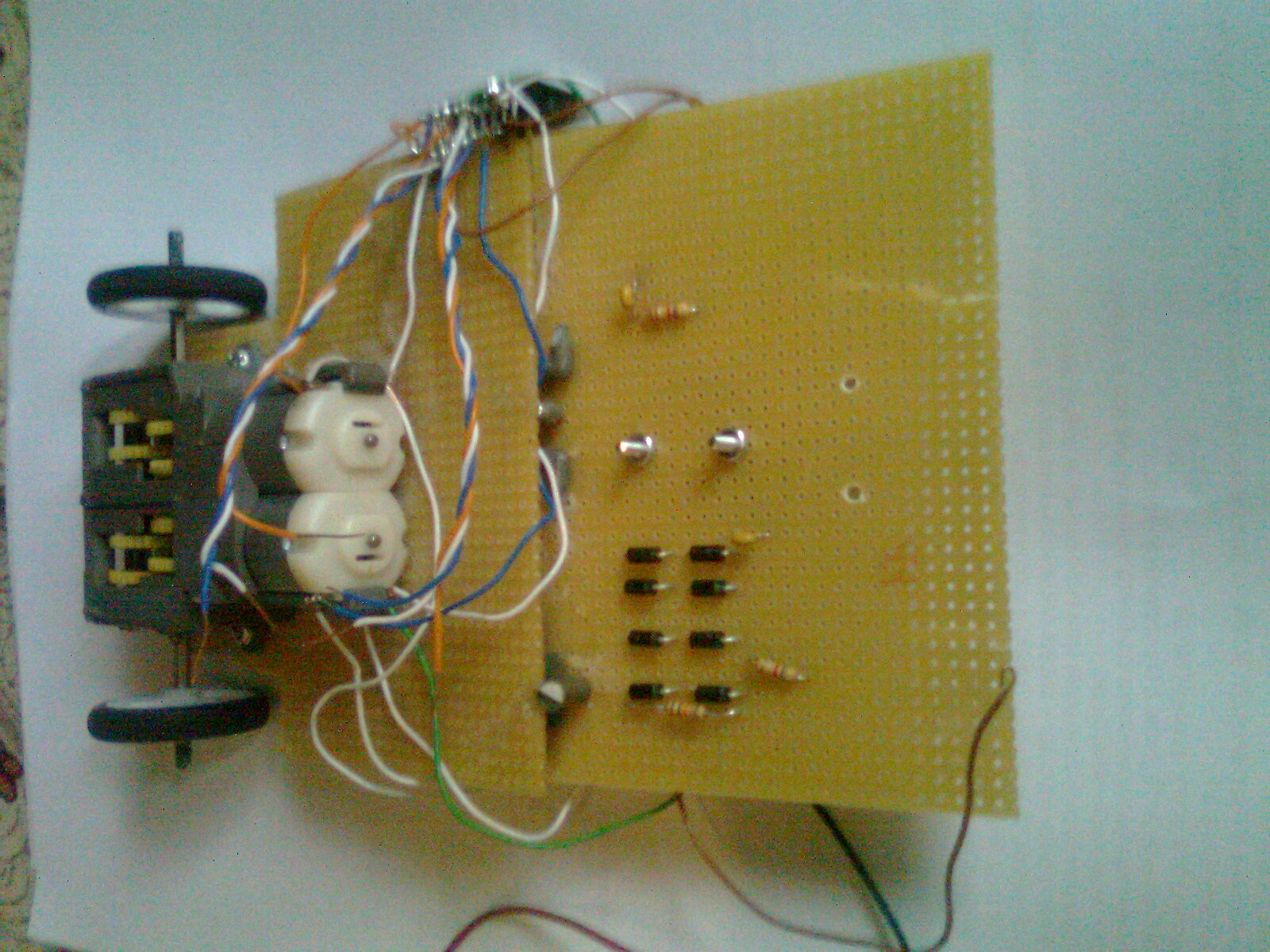

Pentru a proteja motoarele se folosesc 8 diode de protectie.

Schema electrica a robotului nostru:

Am folosit Ubuntu pentru implementare, iar pentru a incarca programul ”.hex” am folosit avrusbboot, din arhiva de pe
prj2012.

Algoritmul implementat:
La început, se fac initializarile, iar apoi într-o bucla infinita se interpreteaza valorile obtinute de la senzori.
Avand trei senzori, putem avea maxim 8 stari in care se afla masina la un moment dat (teoretic).
In practica, cazul in care senzorii 1 si 3 se afla pe negru, iar 2 pe alb, nu exista.

• Pentru starea in care toti senzorii sunt pe alb, am considerat o variabila suplimentara care retine ultima stare citita de senzorii masinii. Aceasta stare ne intereseaza pentru a lua o decizie atunci cand masina trebuie sa se intoarca pe traseu.

• In cazul în care se detectează linia neagra la senzorul din dreapta, masina va merge spre dreapta (motorul din stanga este activat si se salveaza starea).

• In cazul în care se detectează linia neagra la senzorul din stanga, masina va merge spre stanga (motorul din dreapta este activat si se salveaza starea).

• In caz contrar, aceasta va merge drept inainte.

1. Cutia de viteze are doua motoare, dar rotile nu se rotesc independent. Solutia a fost sa taiem un ax care unea cele doua osii si apoi sa pilim cele doua bucati pentru a se putea roti independent.
2. Am folosit foarte multe fire si un sasiu improvizat, ceea ce ne-a dat mari batai de cap in ceea ce priveste contactele imperfecte si stabilitatea masinii.
3. Am pus o rezistenta foarte mare pentru sense-uri la circuitul L298N, ceea ce limita foarte mult curentul catre motoare. Noi am crezut ca problema era de la input-ul circuitului si am pierdut mult timp incercand sa o rezolvam. Cei care au realizat ca problema este acea rezistenta au fost asistentii de PM. In implementarea finala am legat pinii 1 si 15 la masa.

In prezent, proiectul este functional. Poate daca am fi avut mai mult timp la dispozitie, am fi elaborat un algoritm mai bun de urmarire a traseului si i-am fi dat masinutei noastre un aspect mai placut .

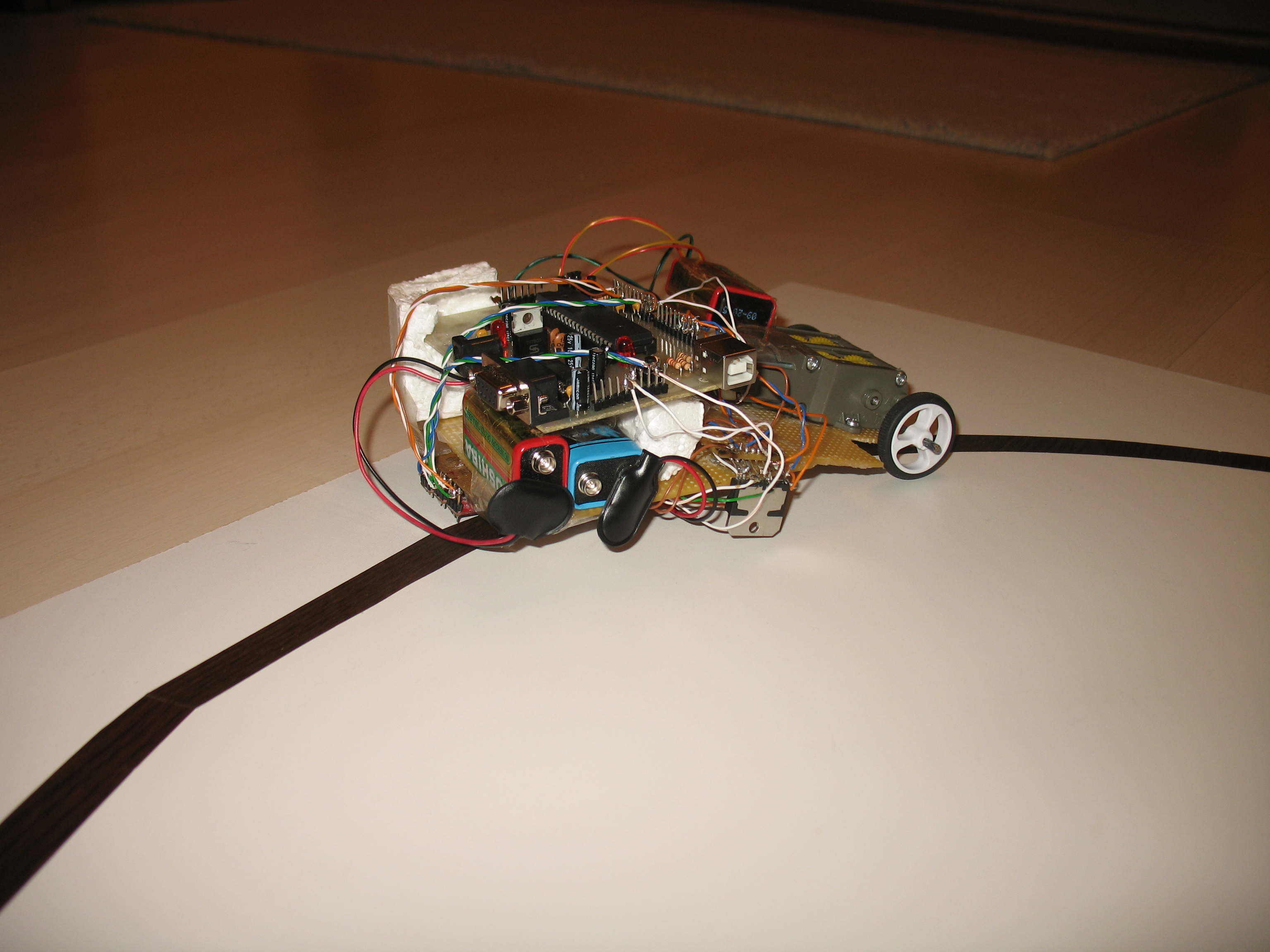

Masina in forma finala:

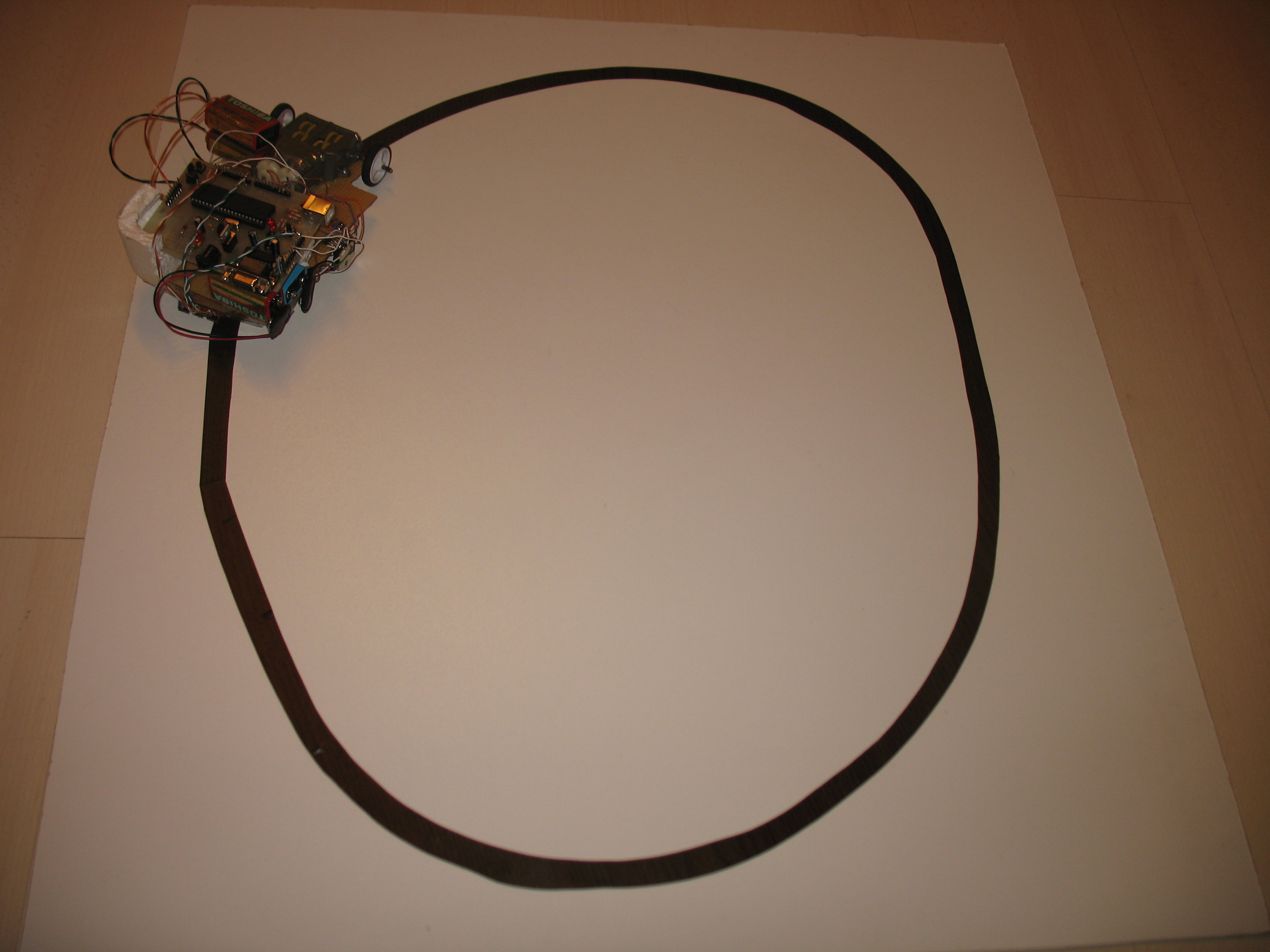

Traseu de test:

Dezvoltarea acestui proiect a fost o experienta interesanta pe care am repeta-o pentru ca am invatat foarte multe lucruri utile.

proiects-b.zip

• Datasheet microcontroller ATmega16 doc2466.pdf
• Datasheet L298N L298N.pdf
• Laboratoarele de PM prj2012
