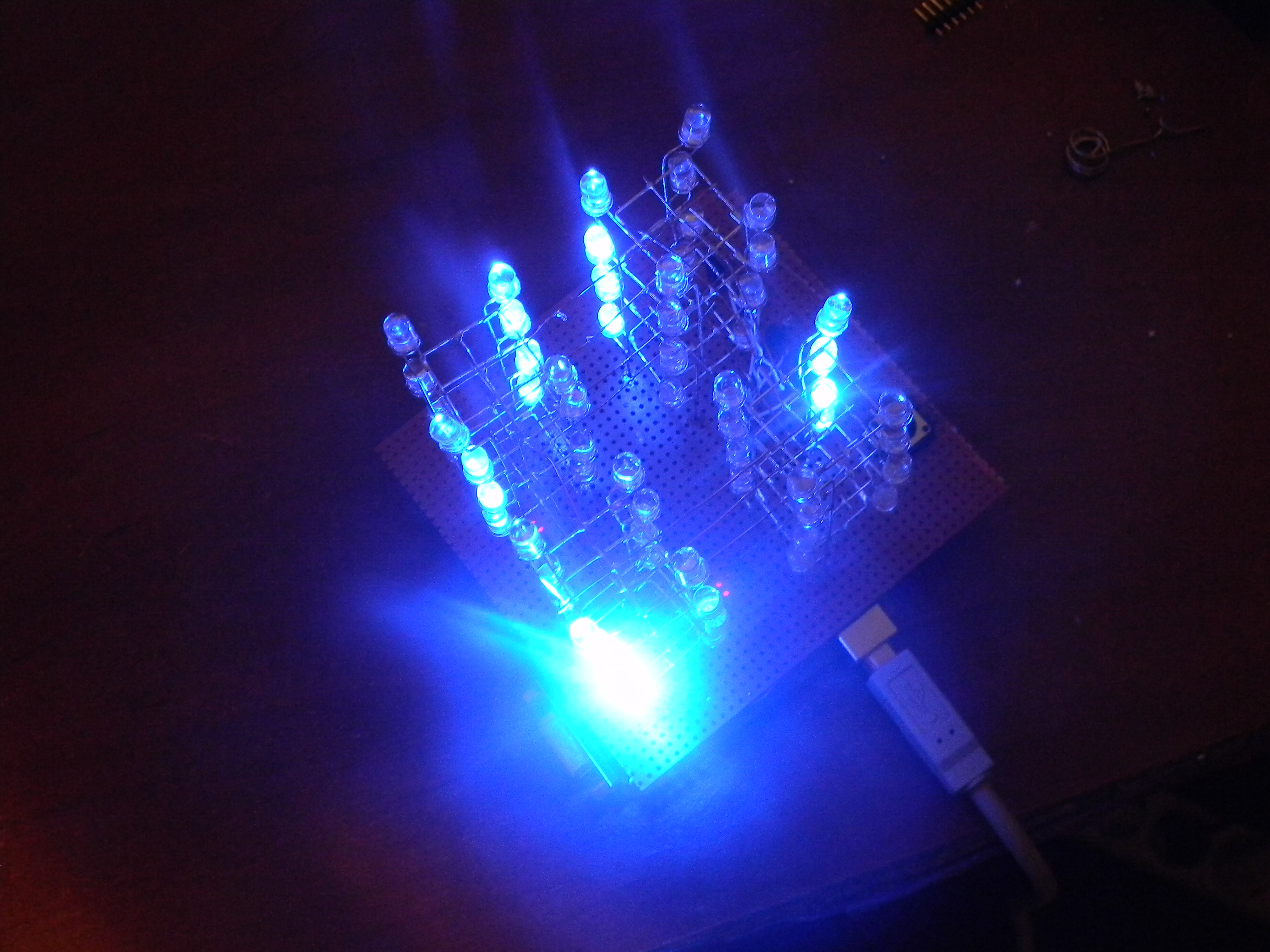

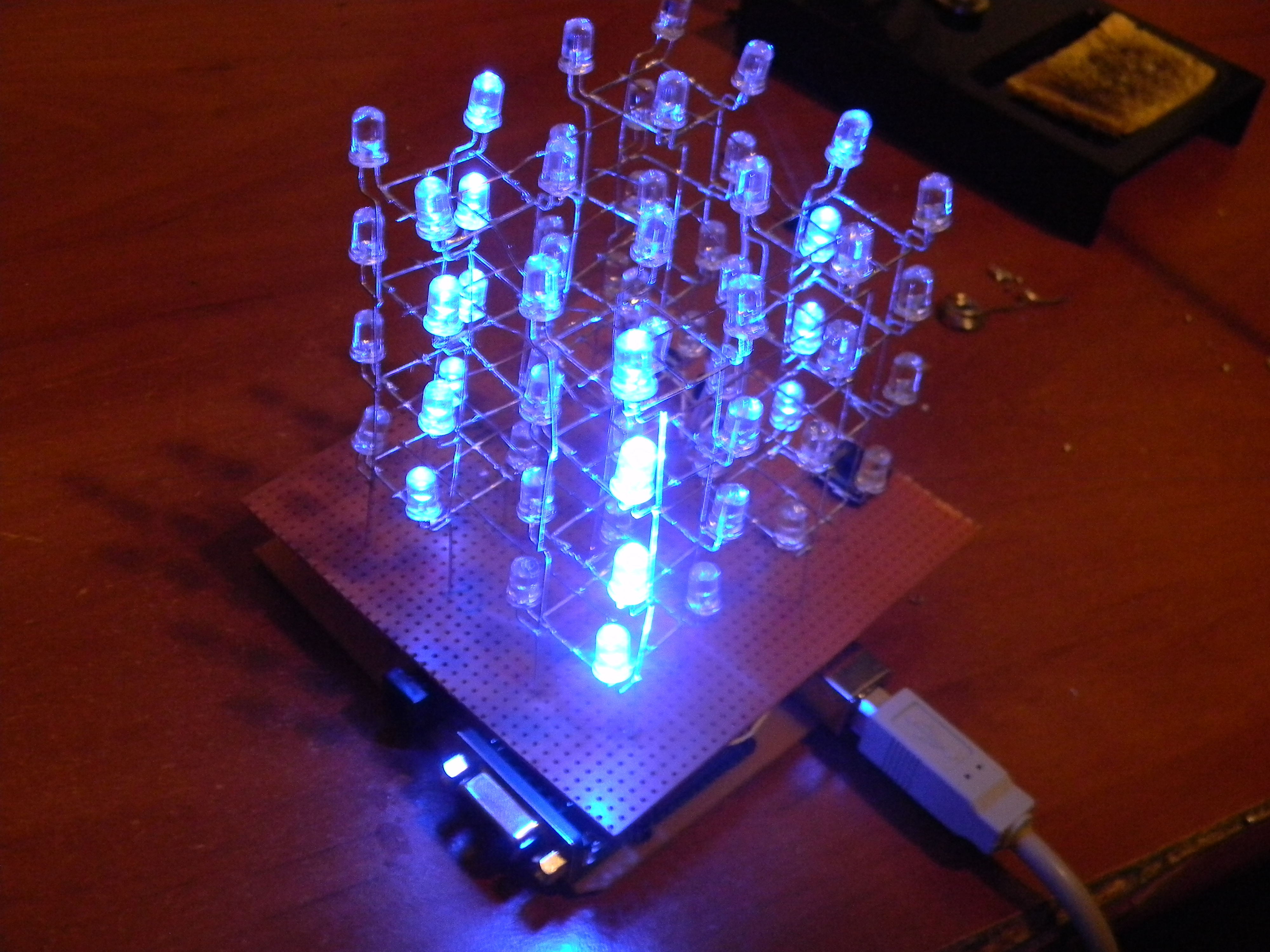

Cub LED 4x4x4 este un proiect relativ simplu, ce consta in construirea ùnui cub format din 64 de leduri, organizat pe 4 nivele, ce reda diverse animatii, realizand un spectacol de lumini.

Scop: Scopul proiectului se reduce la incantarea privirilor celor pasionati de spectacole de lumini.

Utilitate:

1. Este un mod placut si distractiv de a pune in practica cunostintele de electronica.
2. Poate reprezenta un “obiect decorativ” al camerei.

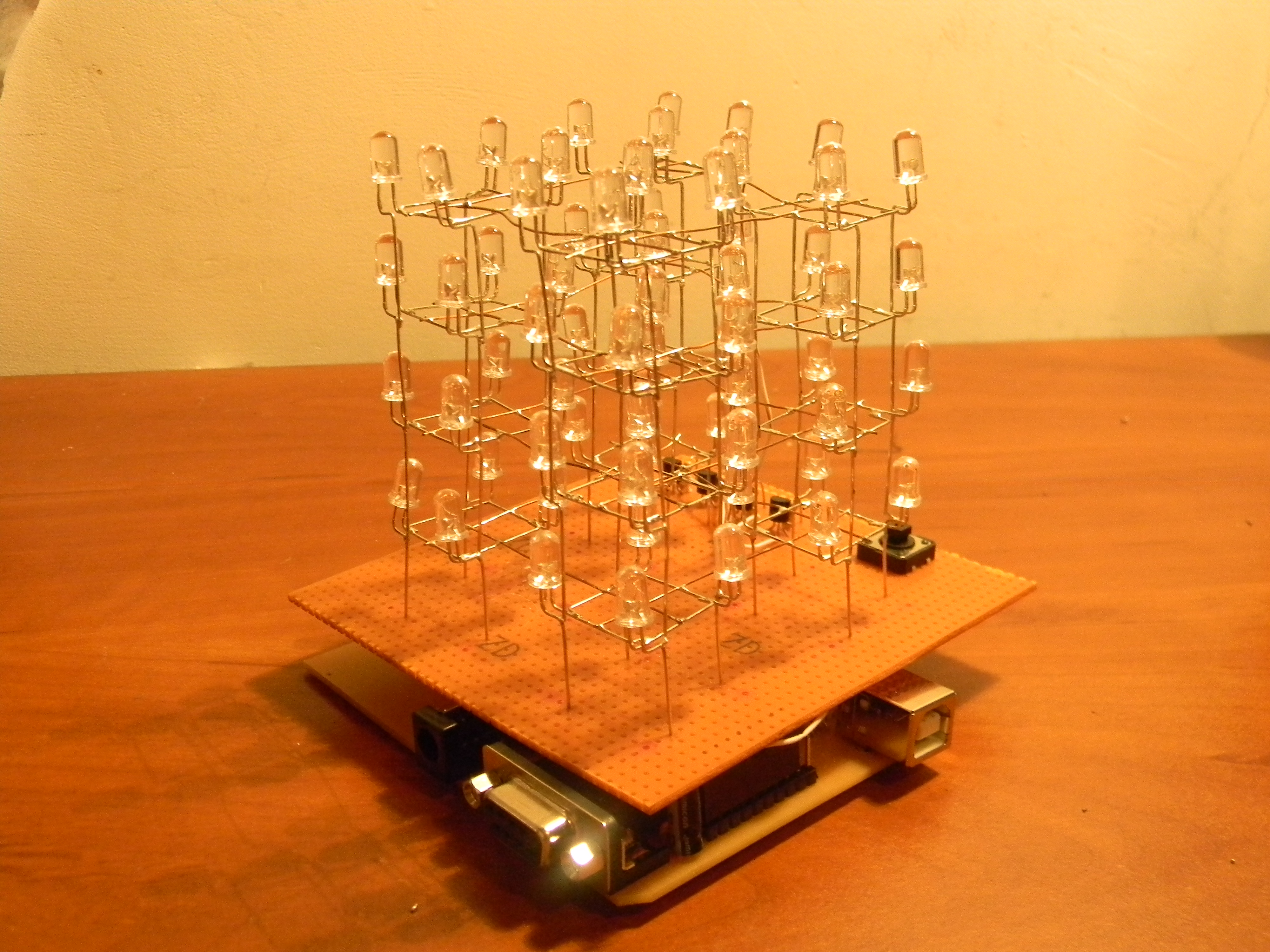

Cubul format din 64 leduri a fost impartit in 4 “turnulete” individuale, fiecare format din 16 leduri conectate prin intermediul catodului fiecarei diode. Aceste diode sunt conectate pe coloane, prin anodul fiecarei diode de pe linie. Pentru aceasta, a fost nevoie de 16 pini pentru coloane, plus inca 4 pini folositi pentru linii.

1. cubul de leduri
2. microcontroller ATMega16

1. fisierul test.c, care contine animatii 3D prestabilite

Mediul de dezvoltare folosit este AVR Studio .

Pentru programarea microcontrelerului am folosit programul WinAvr care include compilatorul GNU GCC pentru limbajele C si C++.

Pentru redarea animatiilor,am retinut cubul într-o matrice de tipul unsigned char. Astfel, matricea va avea două dimensiuni, iar fiecare element din matrice va reprezenta o linie de leduri.

Codul contine isierul sursa test.c. In acest fisier:

1. init_cube: sunt definite 4 animatii diferite
2. aprinde_led: functie ce realizeaza aprinderea ledurilor
3. clear_cube: resetarea cubului
4. main: se initiaza porturile I/O si se incarca efectele.
5. ISR: functie cu cele 6 frame-uri ale unei linii care se deplaseaza in jurul centrului cubului.

Proiectul este recomandat celor care doresc sa creeze un obiect decorativ, in timp scurt si cu efecte vizuale pe masura.

cub_led_iosifpaula_333cb.zip poze_led_cube_4x4x4.zip
