Autor: Alina Eftenoiu 333CB

Scopul proiectului este de a reda jocul de X si 0 dintre jucator si calculator pe matrice de LED-uri bicolore (rosu/verde)

Pentru acest proiect am folosit 9 LED-uri bicolore.

Codificare culorilor:

• verde → jucator;
• rosu → calculator;

Starile ledurilor

• stins: pozitia nu a fost inca completata;
• rosu: calculatorul a pus;
• verde: jucatorul a pus 0;
• verde intermitent: reprezinta cursorul si locul in care jucatorul poate selecta.

Componentele folosite:

• 9 leduri bicolore rosu/verde cu catod comun;
• 5 butoane;
• 3 rezistente de 510 Ohmi;
• o placuta de test 10×17;
• 50 cm panglici conectoare.

Componentele au fost folosite astfel:

• cele 9 leduri au fost folosite la matrice;
• butoanele au fost folosite la selectare;
• rezistentele au fost folosite la butoane;
• panglicile au fost folosite la conectare placute;
• placuta de test a fost pentru legarea componentelor.

Mediul de dezvoltare

Mediul de dezvoltare folosit a fost AVR Studio si la compilare am folosit un Makefile.

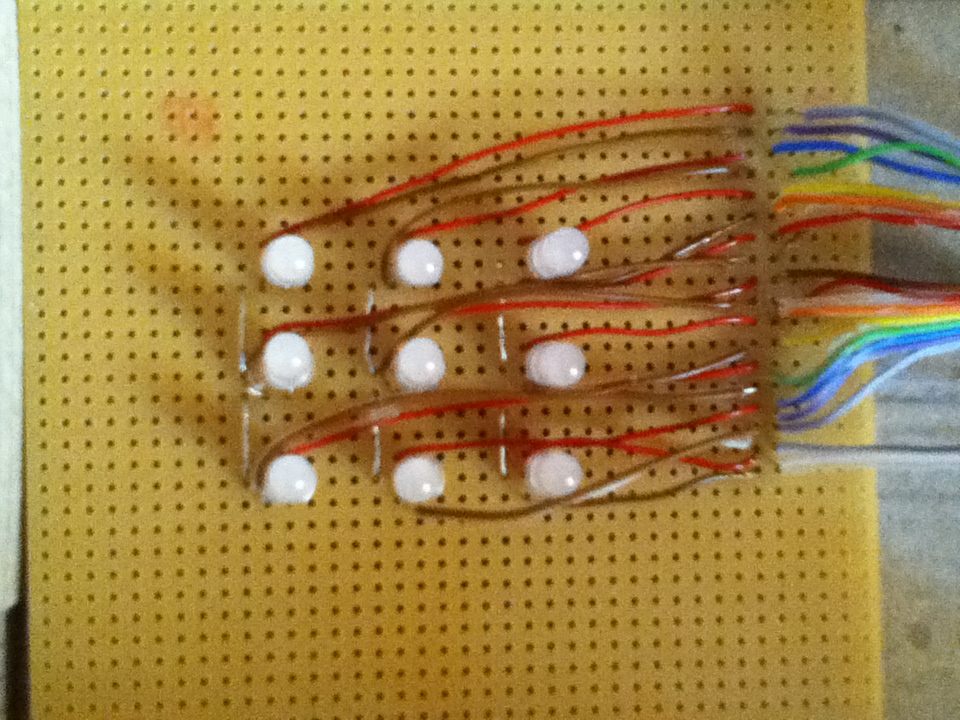

~~ Matricea de leduri ~~

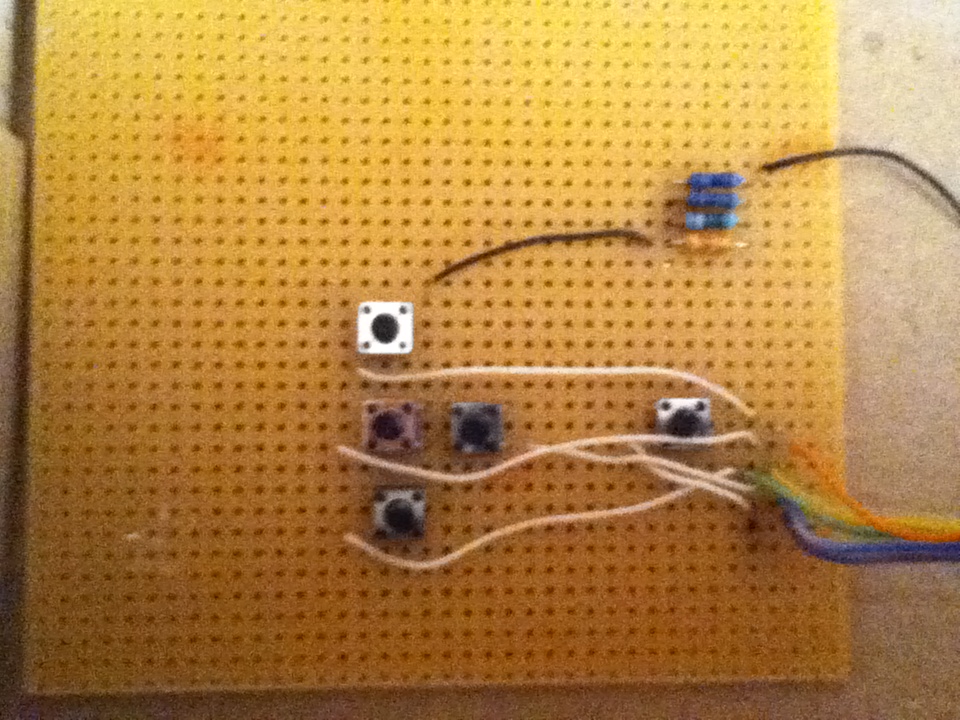

~~ Butoanele ~~

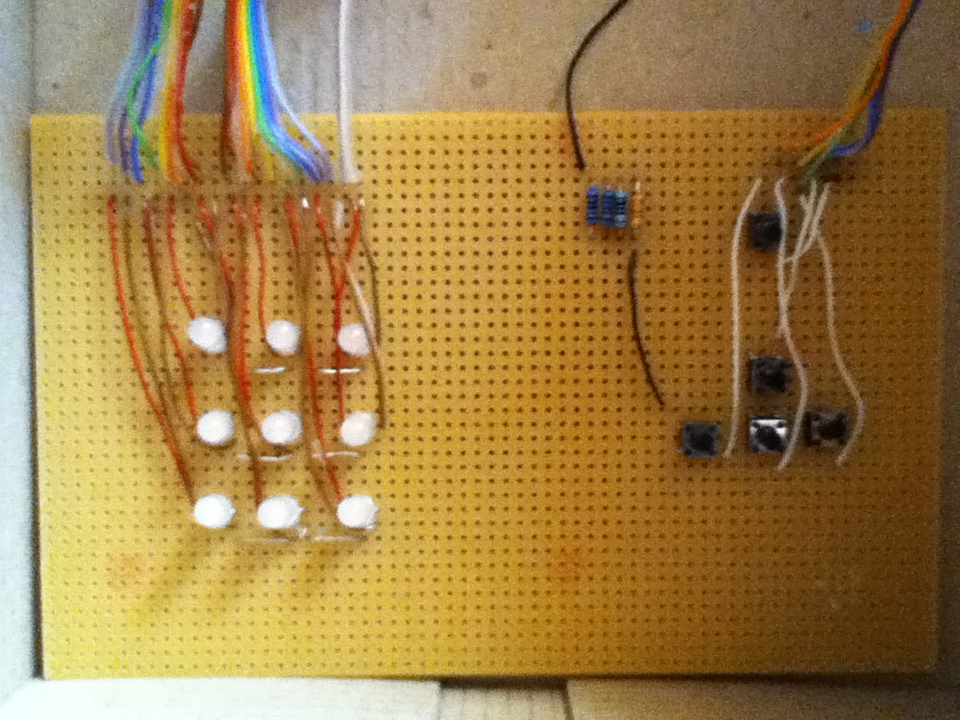

~~ Placuta de test ~~

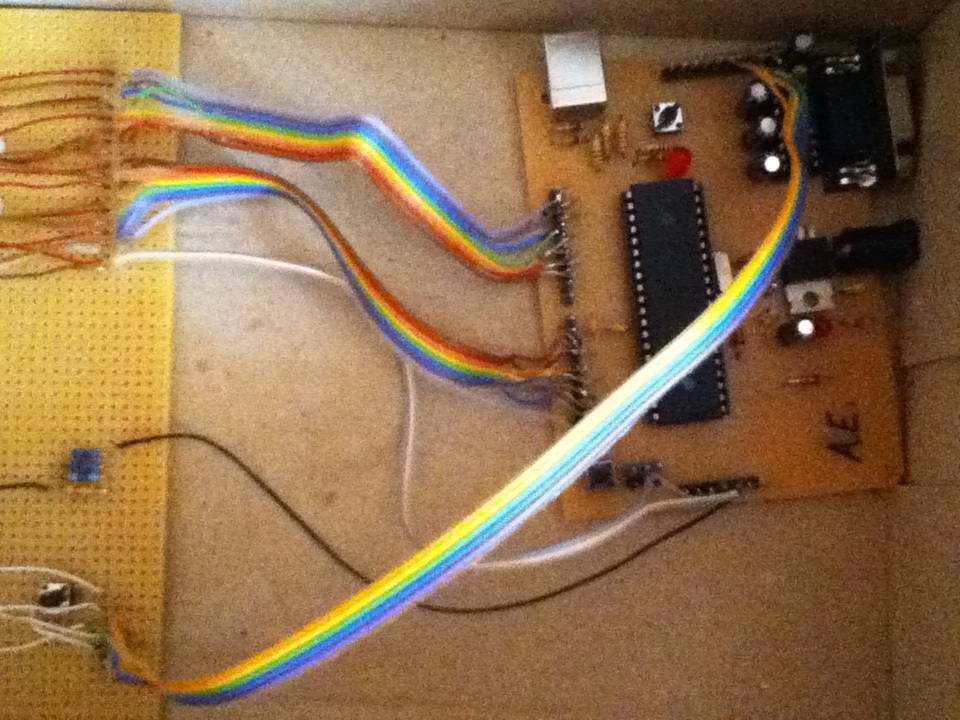

~~ Legarea la placuta de baza ~~

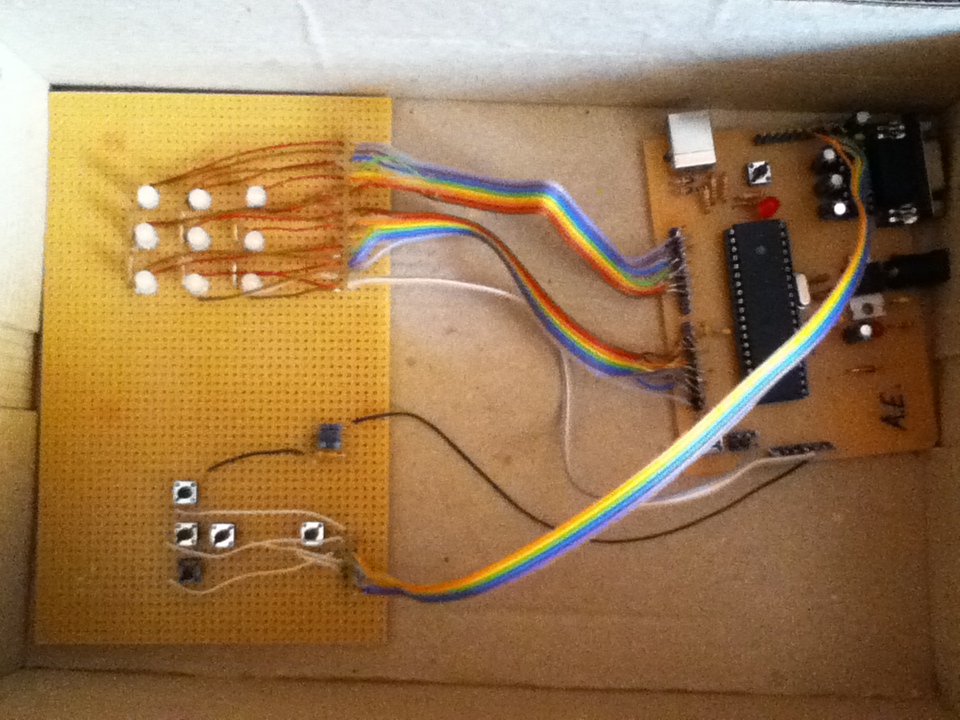

~~ Placuta finala ~~ :)

Este un proiect care ocupa mai mult timp decat estimasem eu, dar este foarte dragut de facut si nu foarte costisitor.

• http://www.talkingelectronics.com/projects/TicTacToe/TicTacToe-P1.html
• http://cs.curs.pub.ro/wiki/pm/
