Scopul proiectul a fost realizarea unui tester de cabluri UTP utilizand microprocesorul ATMega16. Acesta va avea ca functionalitati detectarea tipurilor standard de cabluri si afisare eroare in alt caz.

Functionarea proiectului se bazeaza pe analiza semnalului de primit de la sender.

• Initial primim semnal pe porturilor corespunzatoare senderului de pe porturile A ale microcontrolorului.
• Se aprind ledurile din partea dreapta
• In paralel se aprind si cele de pe C in partea stanga
• Prin preluare semnal pe portul C se analizeaza pentru a determina rezultatele
• Rezultatele posibile :
  • 1,2,3,4,5,6,7,8 → Cablu STRAIGHT
  • 3,6,1,4,5,2,7,8 → Cablu CROSSOVER
  • 8,7,6,5,4,3,2,1 → ROLLOVER
  • Eroare → cabluri lipsa sau puse in alt fel

• 20 rezistente 1k
• 18 LED-uri albastre
• 2 LED-uri rosii
• 2 mufe RJ45

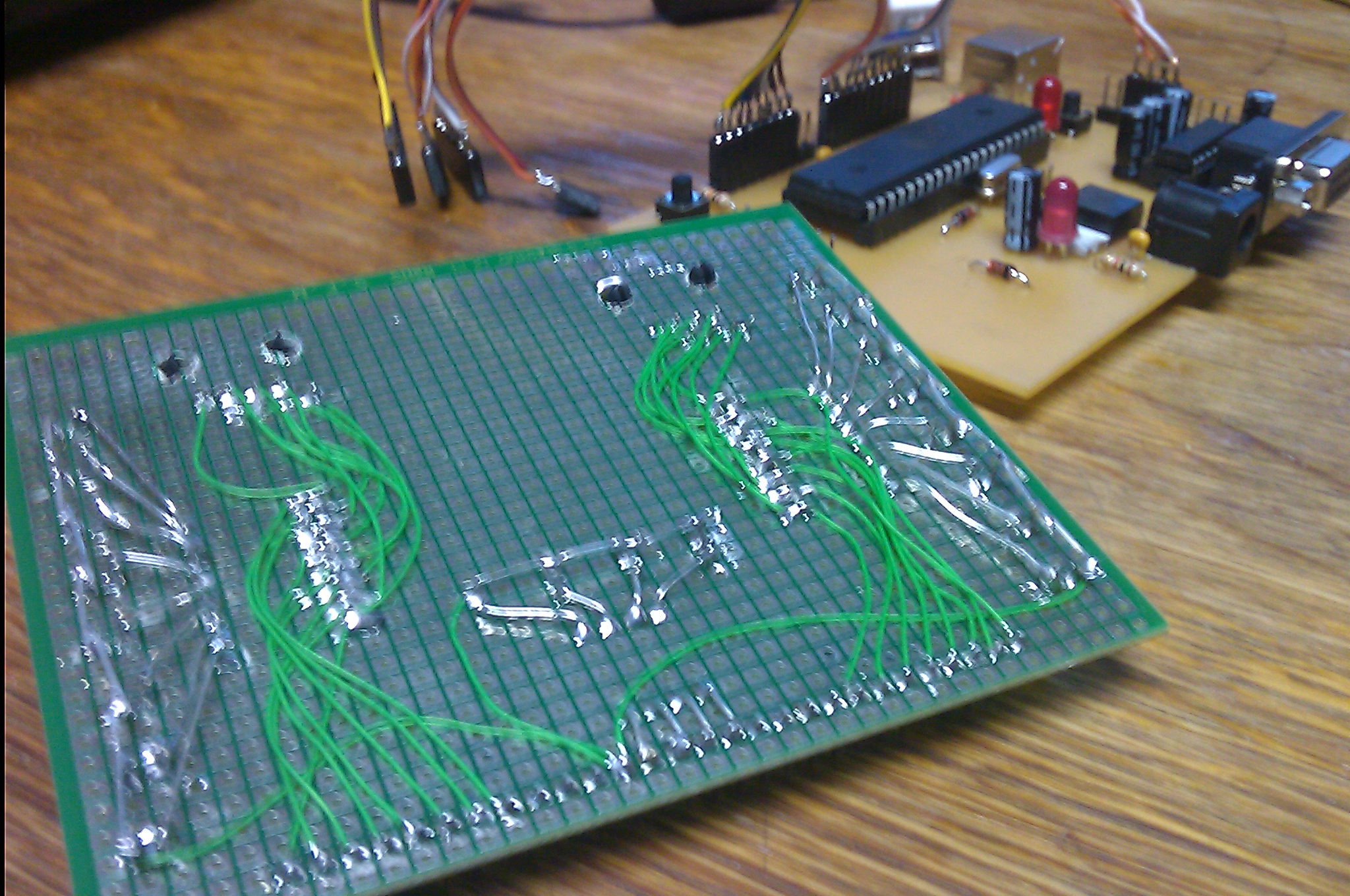

• placa de test
• fire
• barete tip mama

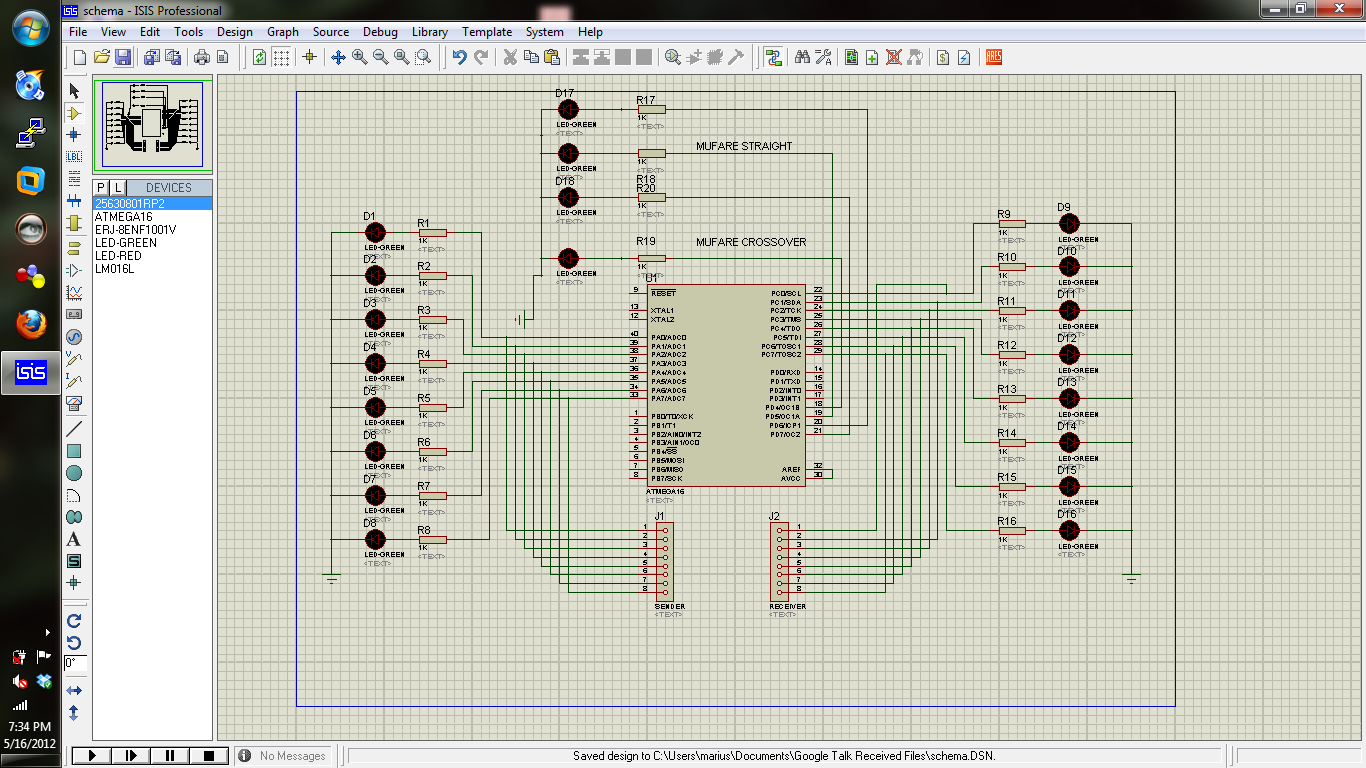

1. Sender: → se folosesc pinii de pe A
2. Receiver: → pinii de pe C
3. Rezultat: → pinii de pe D

Am folosit pentru dezvoltare AvrStudio impreuna cu Programmer Notepad si Makefile.

Ca librariile ajutatoare am folosit:io.h, interrupt.h și util/delay.h.

La implementare am folosit urmatorul principiu:

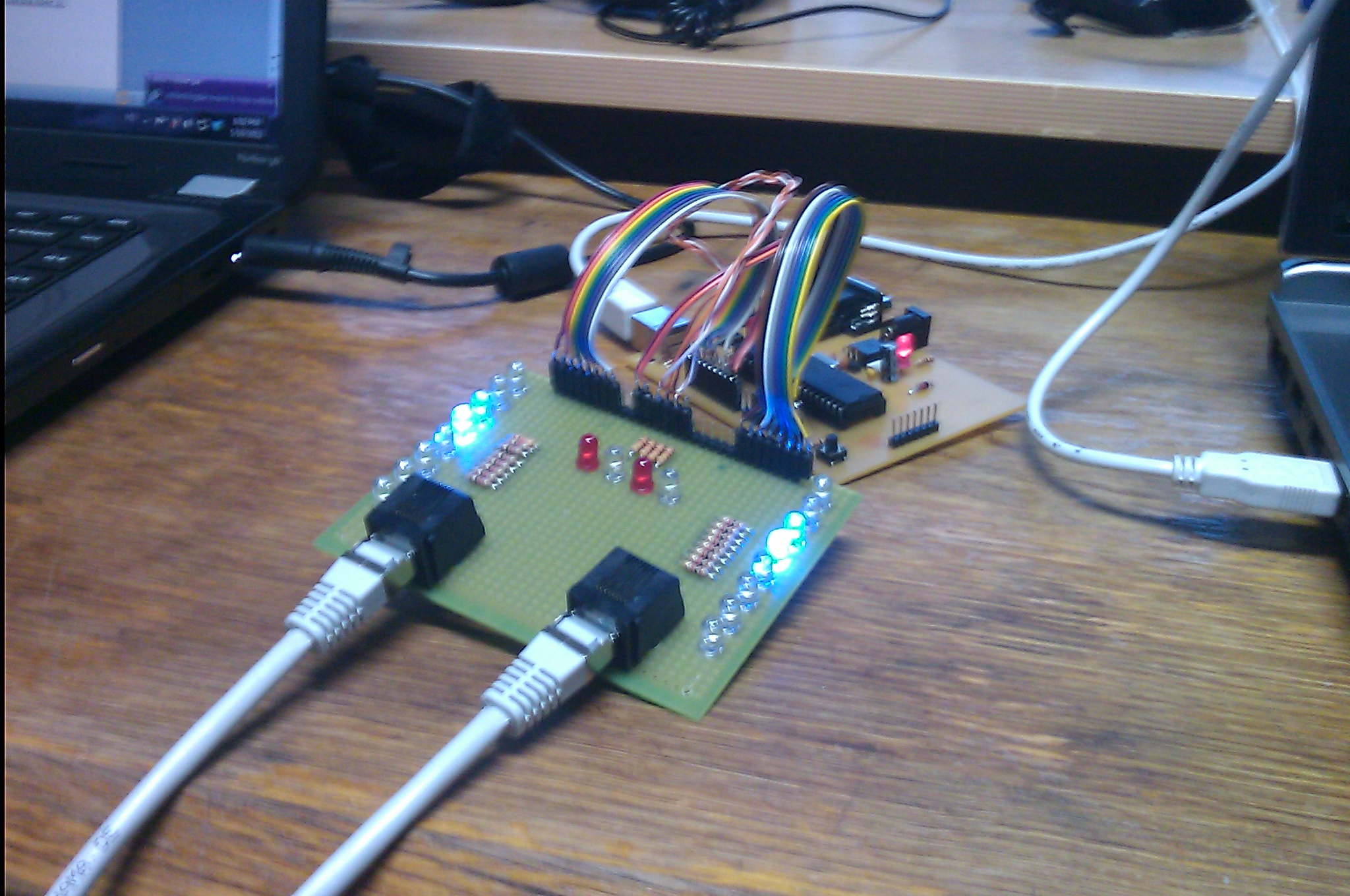

1. initial astept primul cablu → Ledurile de pe A sunt albastre toate
2. dupa introducerea cablu : Ledurile de pe A se aprind normal

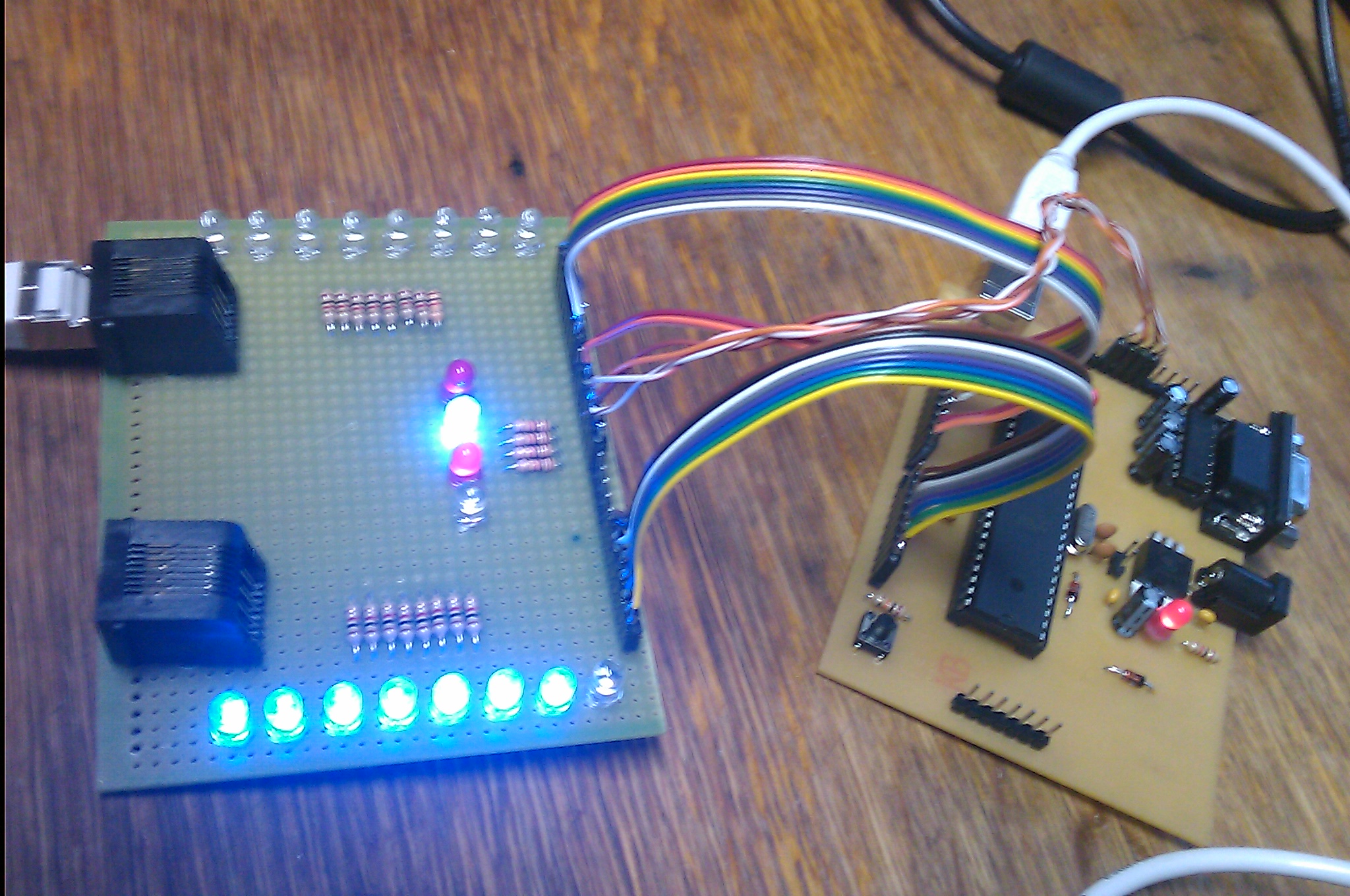

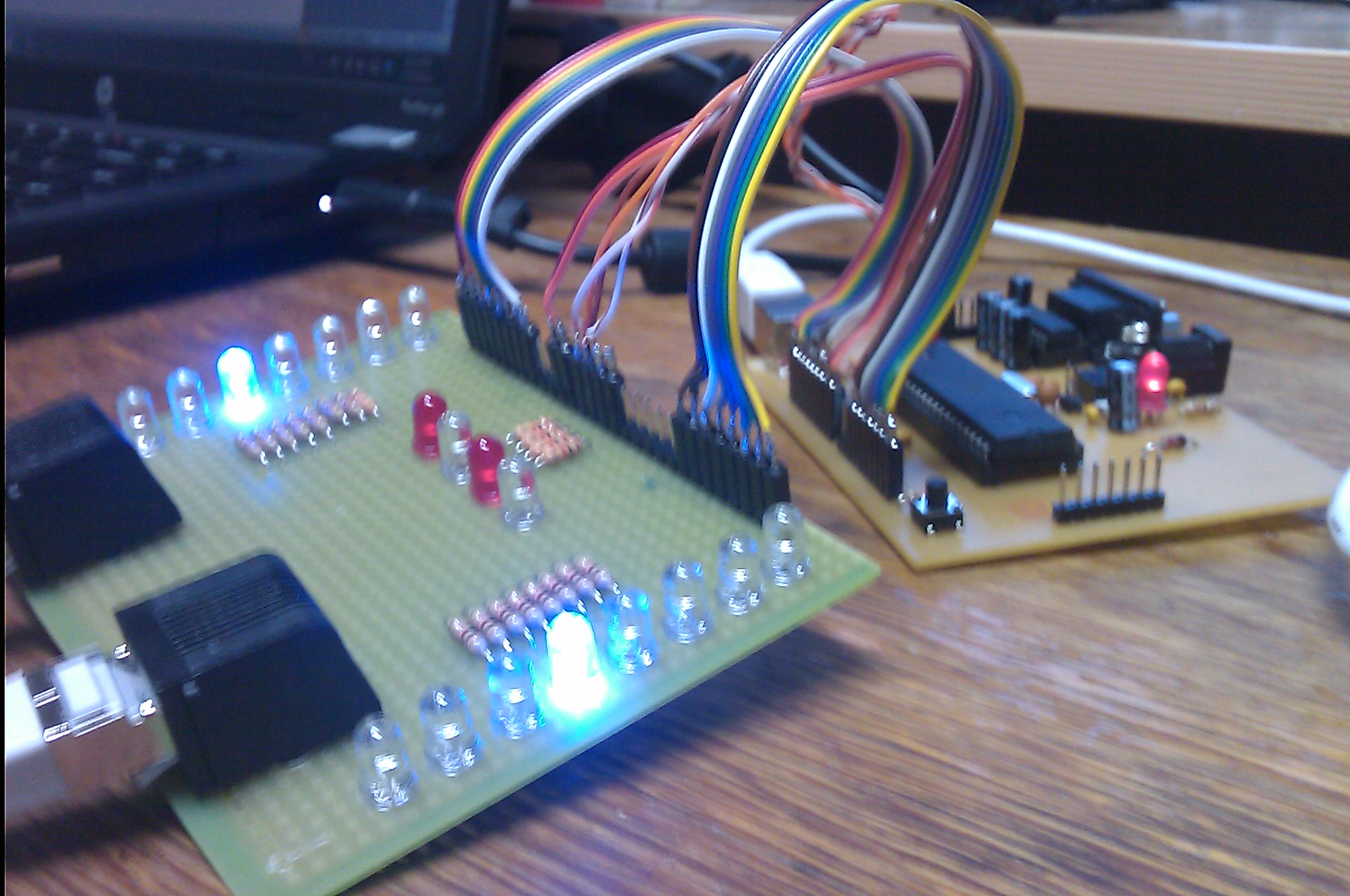

3. In functie de tipul de cablu se aprinde:
   • Led central → eroare
   • al doilea led → STRAIGHT
   • al treilea led → ROLLOVER
   • al patrulea led → CROSSOVER—-

Am ales acest proiect gandindu-ma ca ma va ajuta la testarea cablurilor UTP. Proiectul a fost folositor din punct de vedere educativ. Am de gand sa-l folosesc in continuare pentru testarea cablurilor mele.

tester.zip

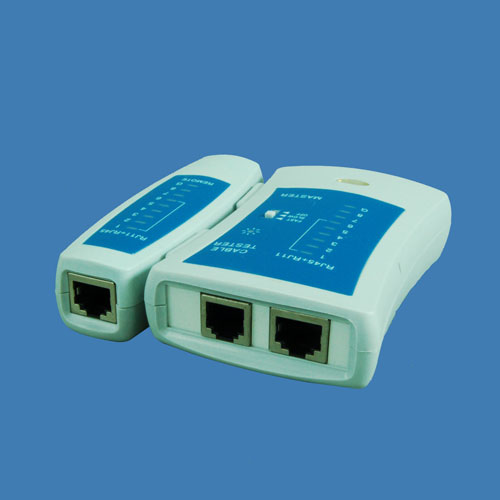

http://www.scoopdistribution.co.za/product_info.php?products_id=830
