Autor: Mihai Jelea 333CB

“Memory Game” este un joc de memorie, asa cum sugereaza si numele.

Utilizatorul trebuie sa reproduca cu exactitate secventa de aprindere a unor LED-uri, apasand in ordinea corecta butoanele corespunzatoare fiecaruia dintre LED-uri.

START:

1. LED-urile incep sa se aprinda, secvential, intr-o ordine aleatoare si cu o anumita viteza.

2. Se sting toate LED-urile si se asteapta input-ul utilizatorului.

3. Utilizatorul apasa pe butoanele corespunzatoare LED-urilor, in ordinea memorata, incercand sa reproduca cu corectitudinte secventa lor de aprindere.

4. In momentul in care nu se apasa butonul corect, jocul se opreste: STOP.

5. Daca secventa introdusa este cea corecta, jocul semnalizeaza ca jocul a fost castigat.

6. Jocul se reia, insa se sporeste gradul de dificultate: viteza mai mare de aprindere a LED-urilor si secventa mai lunga.

7. Se reiau pasii anteriori pana cand utilizatorul greseste.

STOP.

Scopul acestui joc este unul pur recreational.

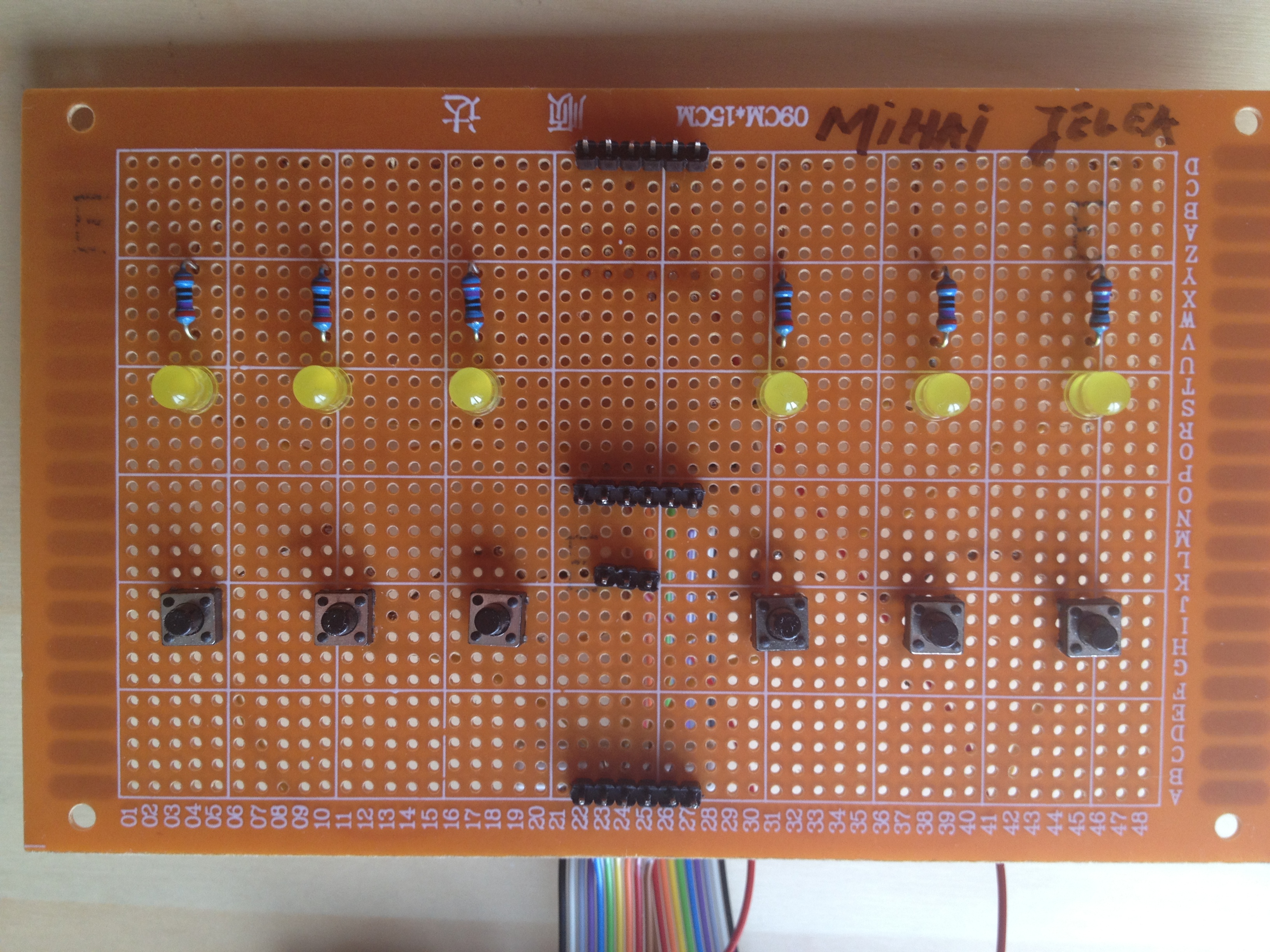

• 6 LED-uri
• 6 butoane push-down
• 6 rezistente 270 ohm
• 6 pini conectori (pentru LED-uri)
• 6 pini conectori (pentru butoane-uri)
• pini pentru legarea la masa

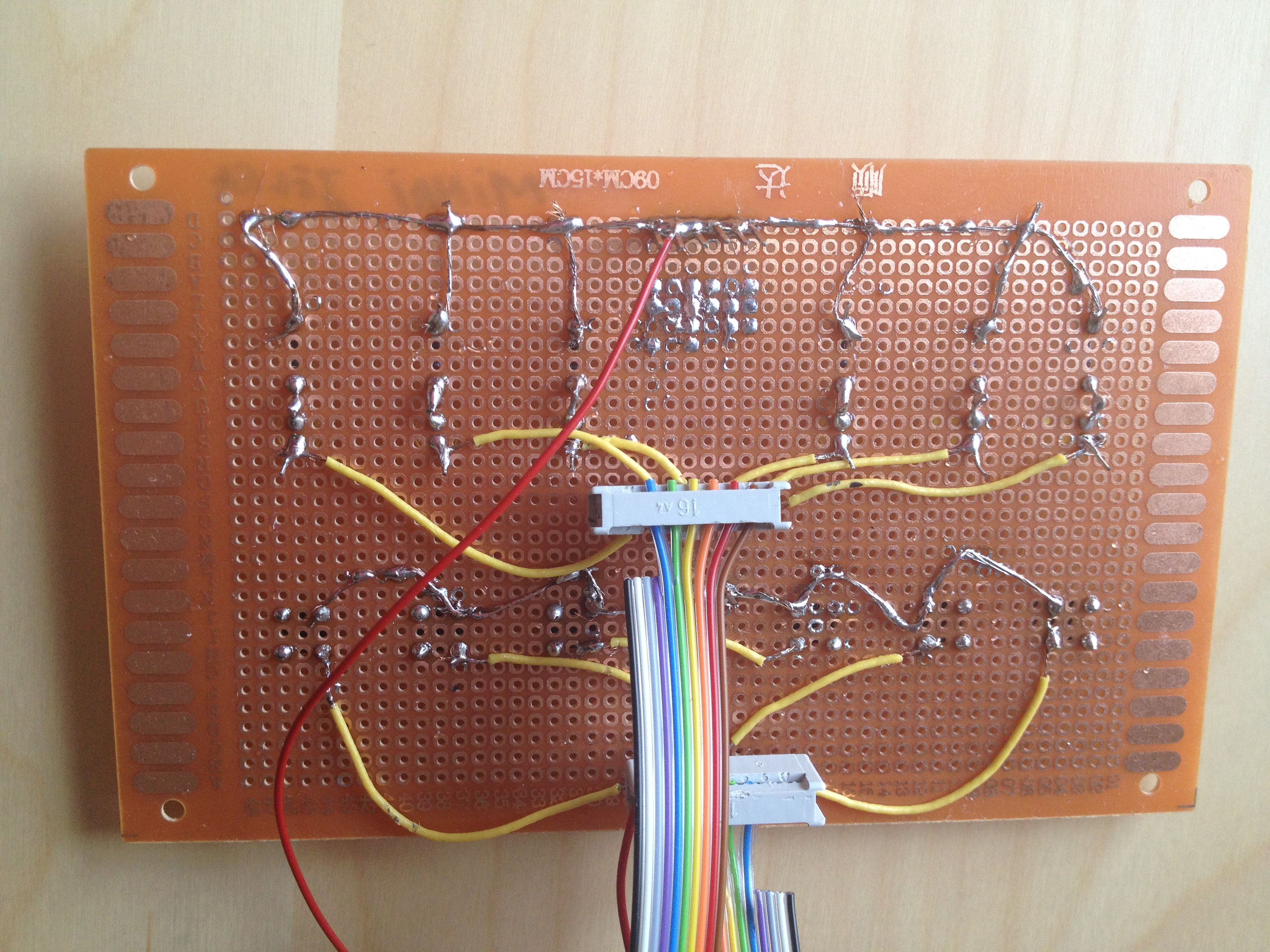

• cabluri de legatura + conectori
• placuta suport

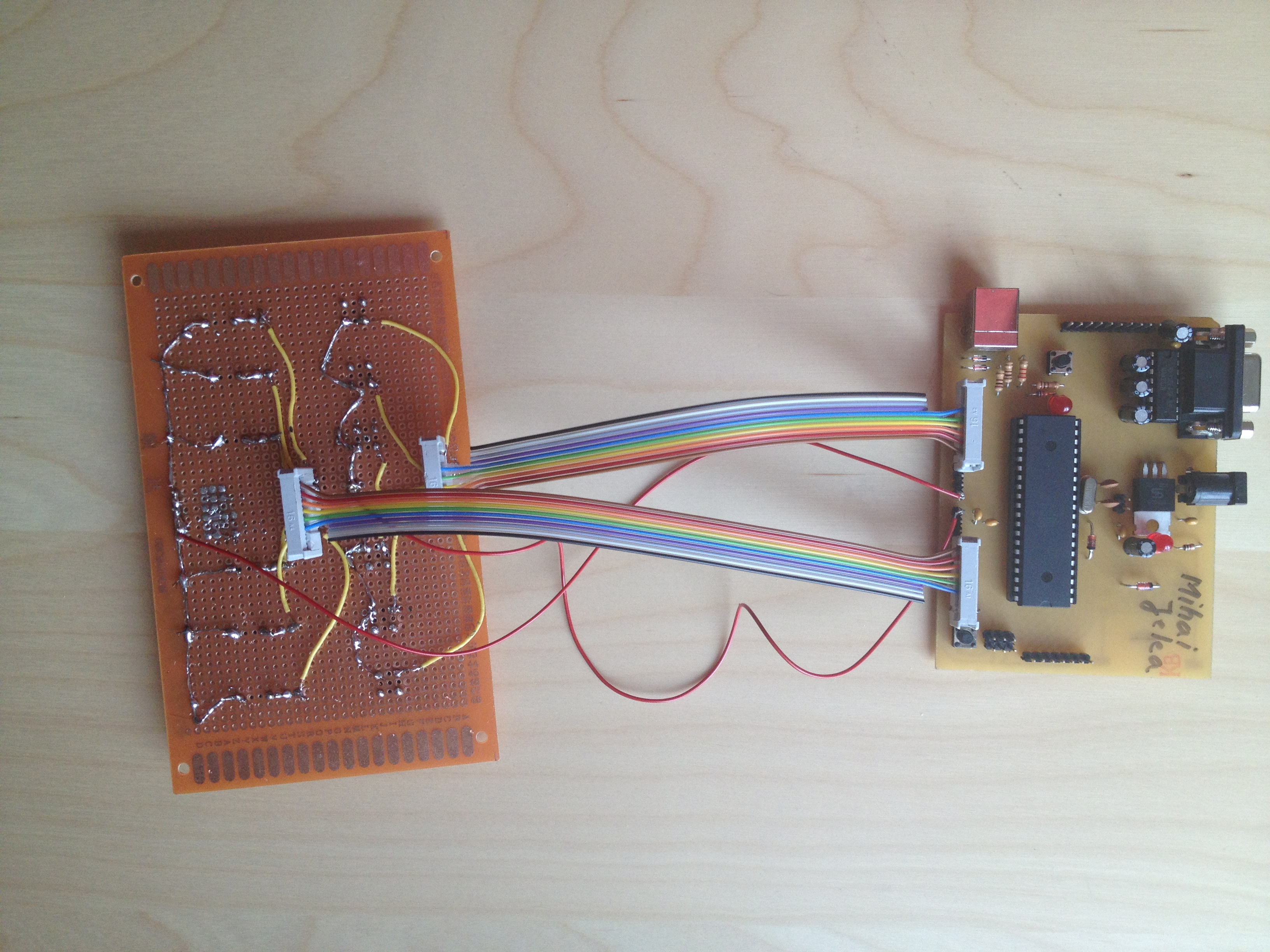

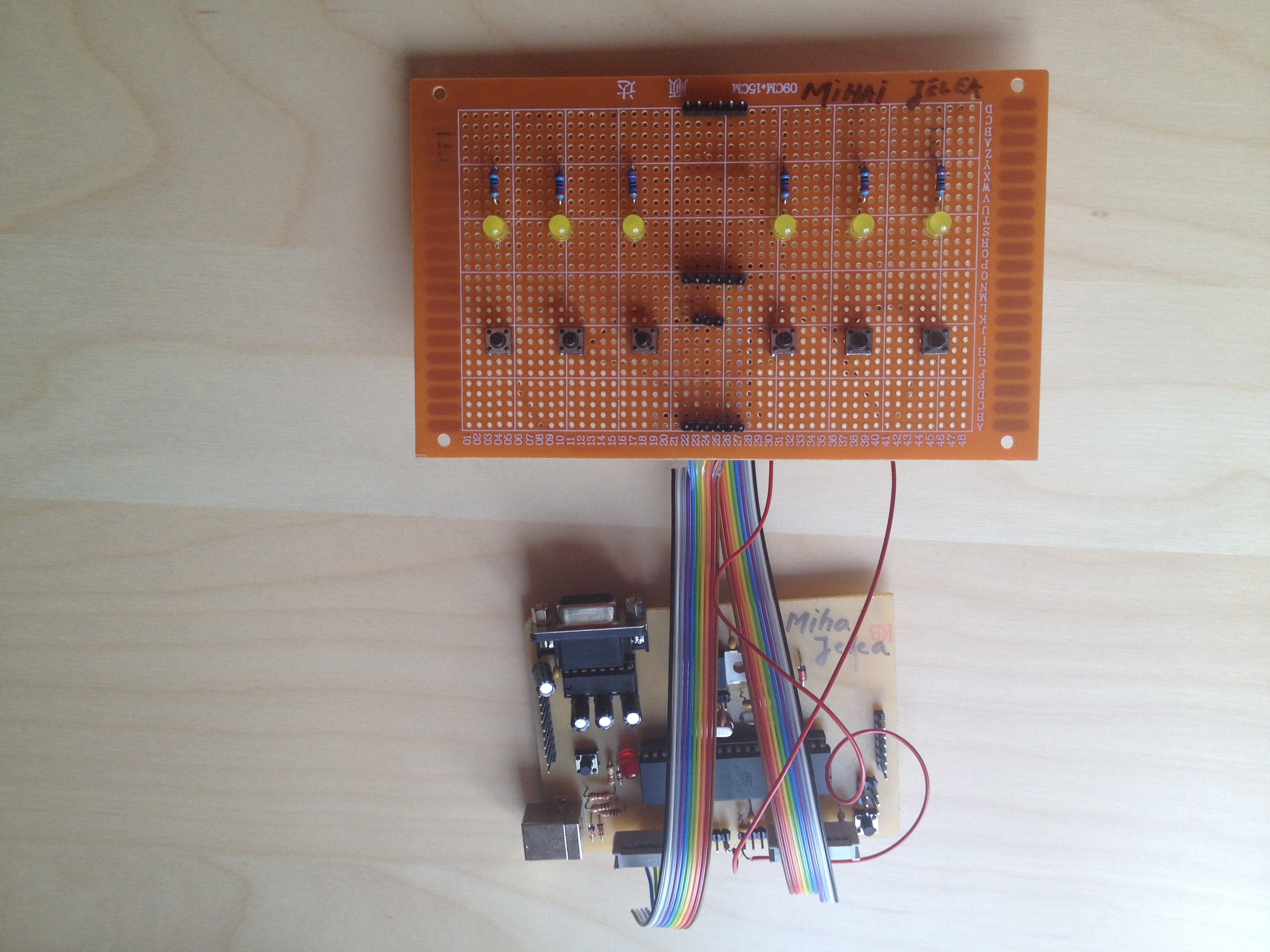

Butoanele se conecteaza la ATmega16 prin pinii PC0, PC1, PC2, PC3, PC4, PC5

Led-urile se conecteaza la ATmega16 prin pinii PA0, PA1, PA2, PA3, PA4, PA5

Mesele se leaga la PA7, PC7

• Functia de aprindere a unui LED
• Functia de randomizare, care realizeaza aprinderea aleatoare a LED-urilor
• Functia care verifica ce buton a fost apasat
• Functia de intarziere a aprinderii LED-urilor.
• Functia GAME WON: realizeaza aprinderea tuturor LED-urilor, pentru a indica ca secventa introdusa este cea corecta. Daca se ajunge la ultimul nivel, se aprind de 3 ori.

1. Se seteaza pinii portului A ca pini de iesire
2. Se seteaza pinii portului C ca pini de intrare
3. Activam rezistenta de pull-up pe portul C
4. Se seteaza si se memoreaza secventa curenta de joc (modul de aprindere al LED-urilor)
5. Se verifica daca jocul s-a terminat. Daca da, atunci se apeleaza functia game_won de 3 ori pentru a indica acest lucru
6. Se reda secventa curenta
7. Se verifica butoanele apasate. Daca nu este apasat butonul corect, jocul se termina, semnalizand asta prin apelarea functiei game_won, o singura data. In caz contrar, secventa de joc se mareste cu o unitate, adica la urmatorul nivel, se va aprinde aceasi secventa ca si la nivelul anterior, la care se mai adauga o noua aprindere aleatoare.
8. Algoritmul se reia, intr-o bucla while(1). Programul se termina fie in momentul in care utilizatorul a apasat butonul gresit, fie in momentul in care s-a ajuns la ultimul nivel, adica jocul a fost castigat.

Arhiva contine codul sursa intr-un fisier C si un Makefile.

Memory Game - Source Files

In final jocul nu a fost functional. Dupa programarea microprocesorului, LED-urile nu se aprindeau. Am incercat sa incarc un program simplu care sa aprinda cateva dintre LED-uri, pentru a determina problema.

Dupa procesul de depanare am constatat ca din punct de vedere electric montajul este functional. Partea software pare la fel, in regula.

Dupa parerea mea a fost o problema cu bootloaderul.

Pentru ca, in final, proiectul sa fie functional, ar fi trebuit sa ma ocup de el inca de la inceputul semestrului.

Faptul ca testarile au inceput cu o saptamana inainte de prezentare a constituit o greseala.

Daca as fi venit la laborator cu proiectul terminat, in stare nefunctionala, cu 2 saptamani inainte de prezentarea finala, as fi putut beneficia de ajutorul laborantului.

Datasheet ATMEGA16

Simon Game on ATMEL

C Programming and the ATMega16

Laboratoare PM

Getting started with C Programming for ATMEL

Experienta colegilor din anii trecuti pentru proiecte similare(dificultatile intampinate si solutiile gasite).
