CUB LED 4x4x4

Autor: Sima Victoria Giorgia 333CB

Introducere

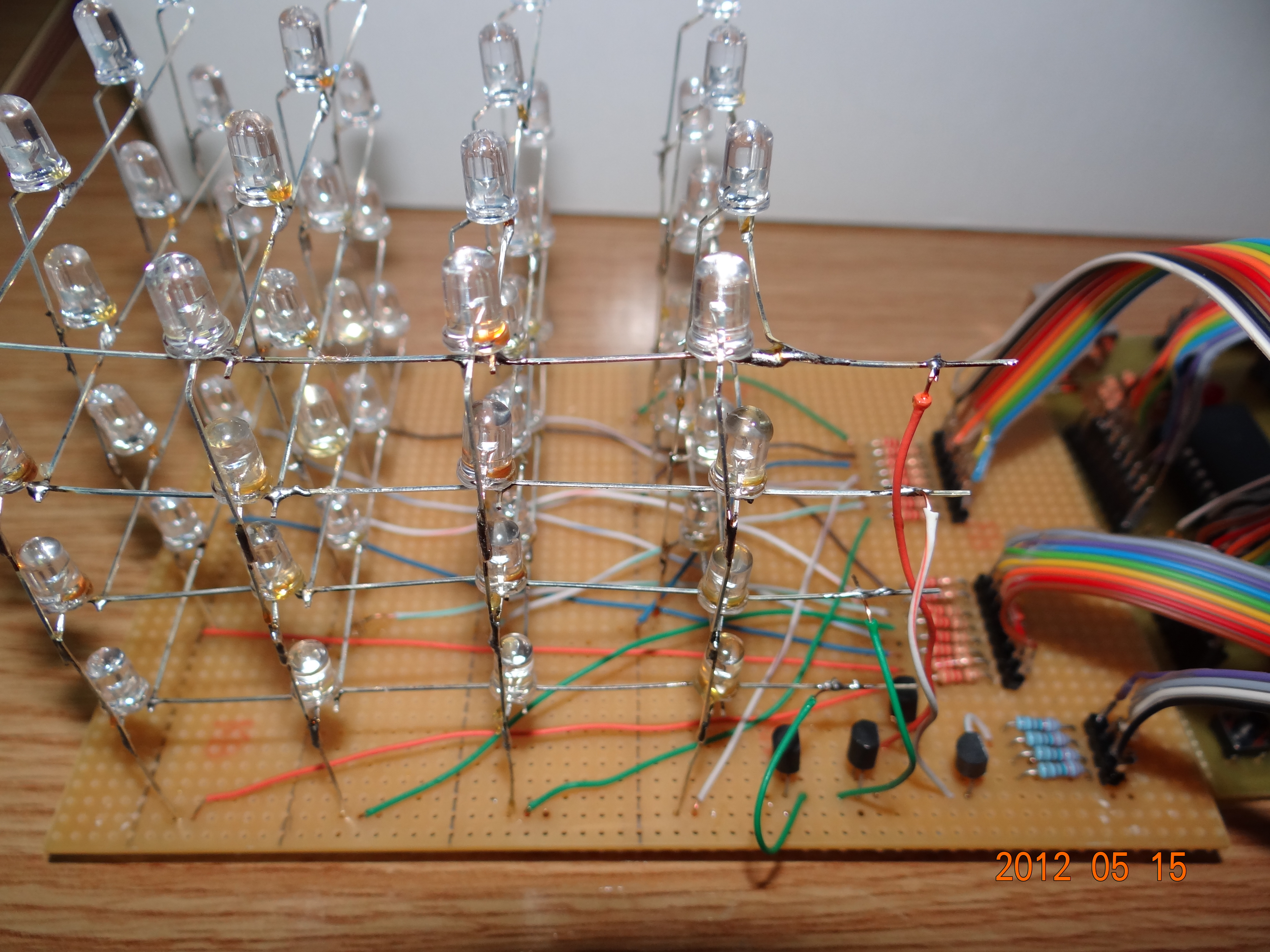

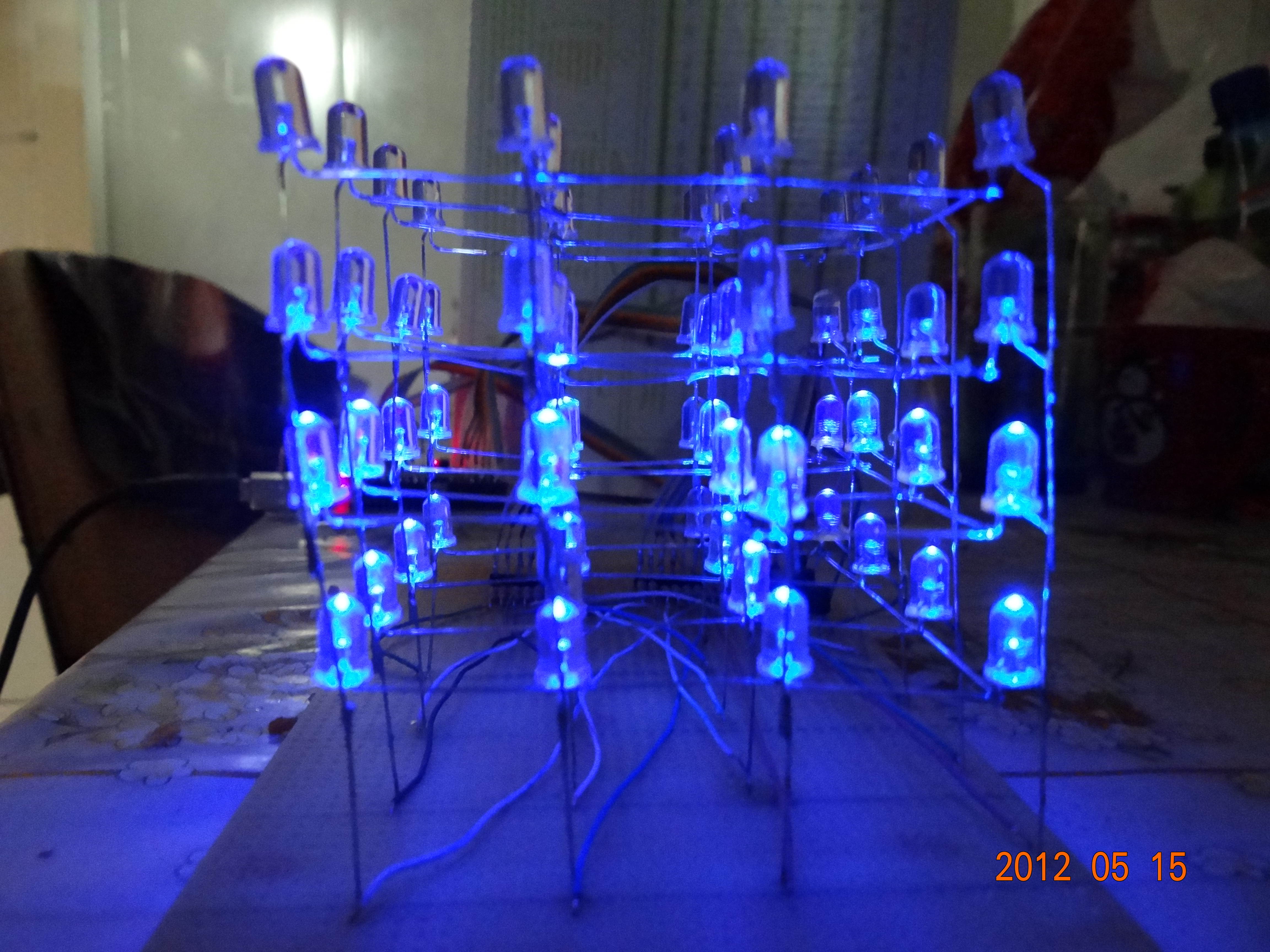

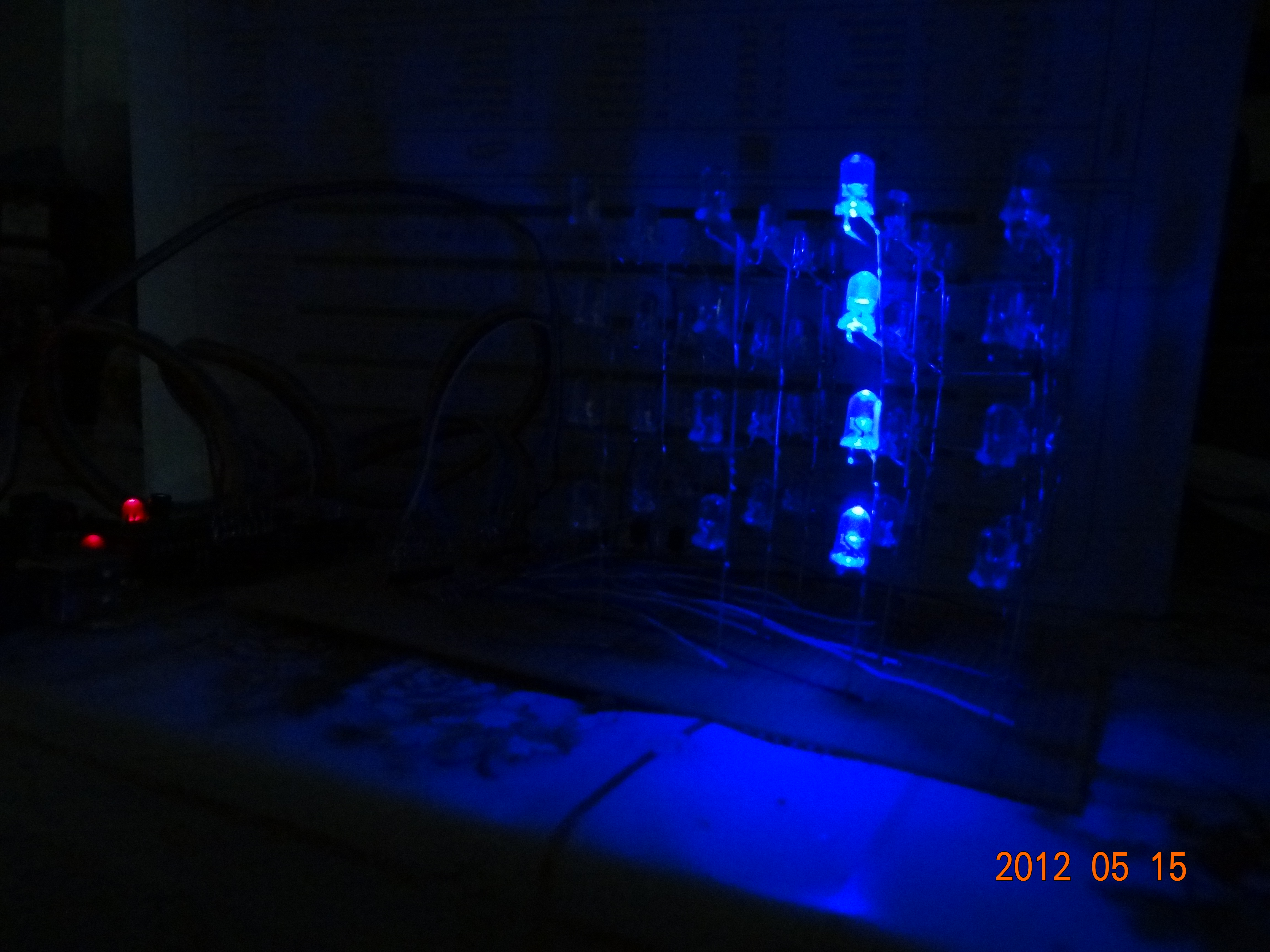

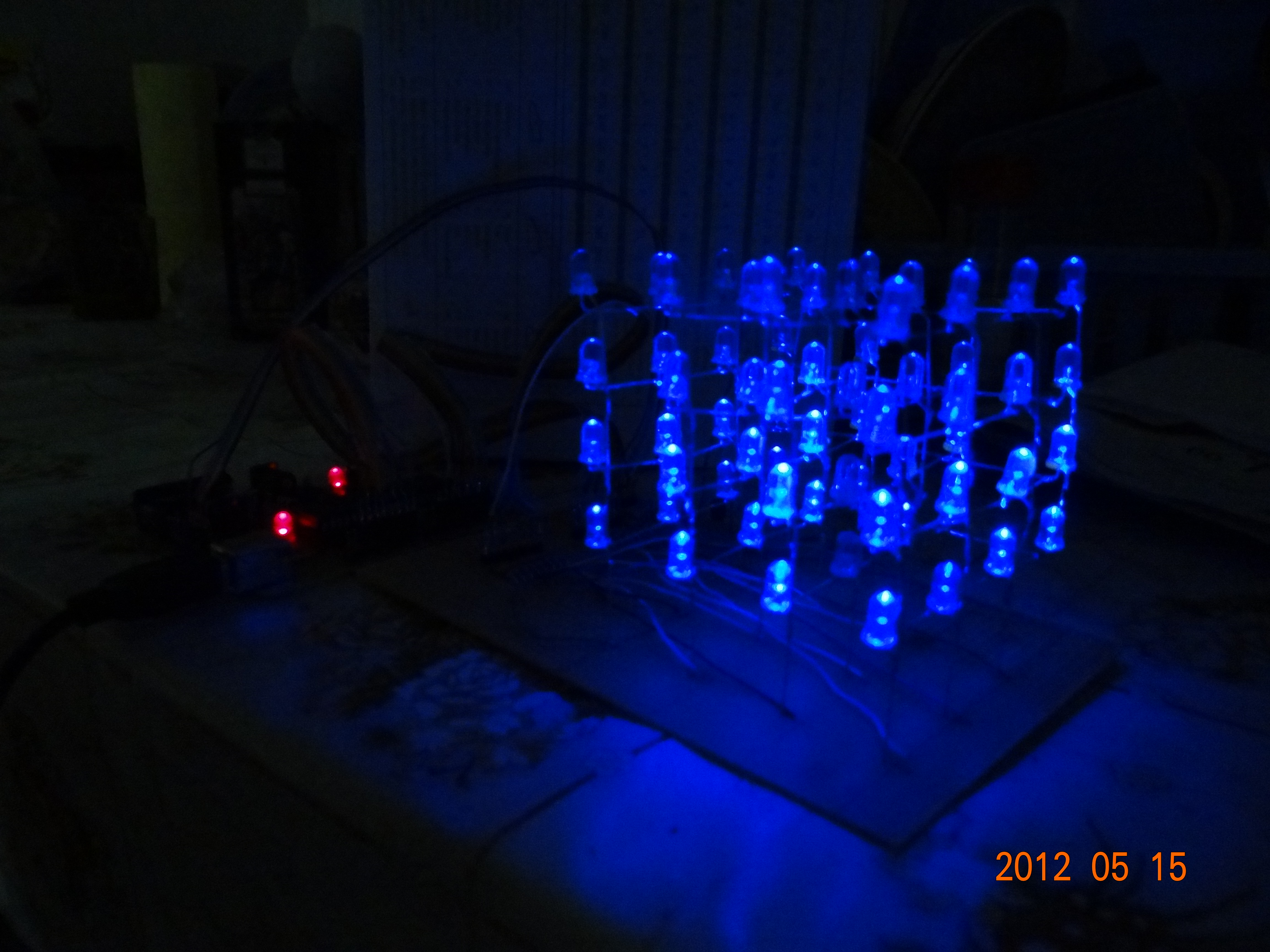

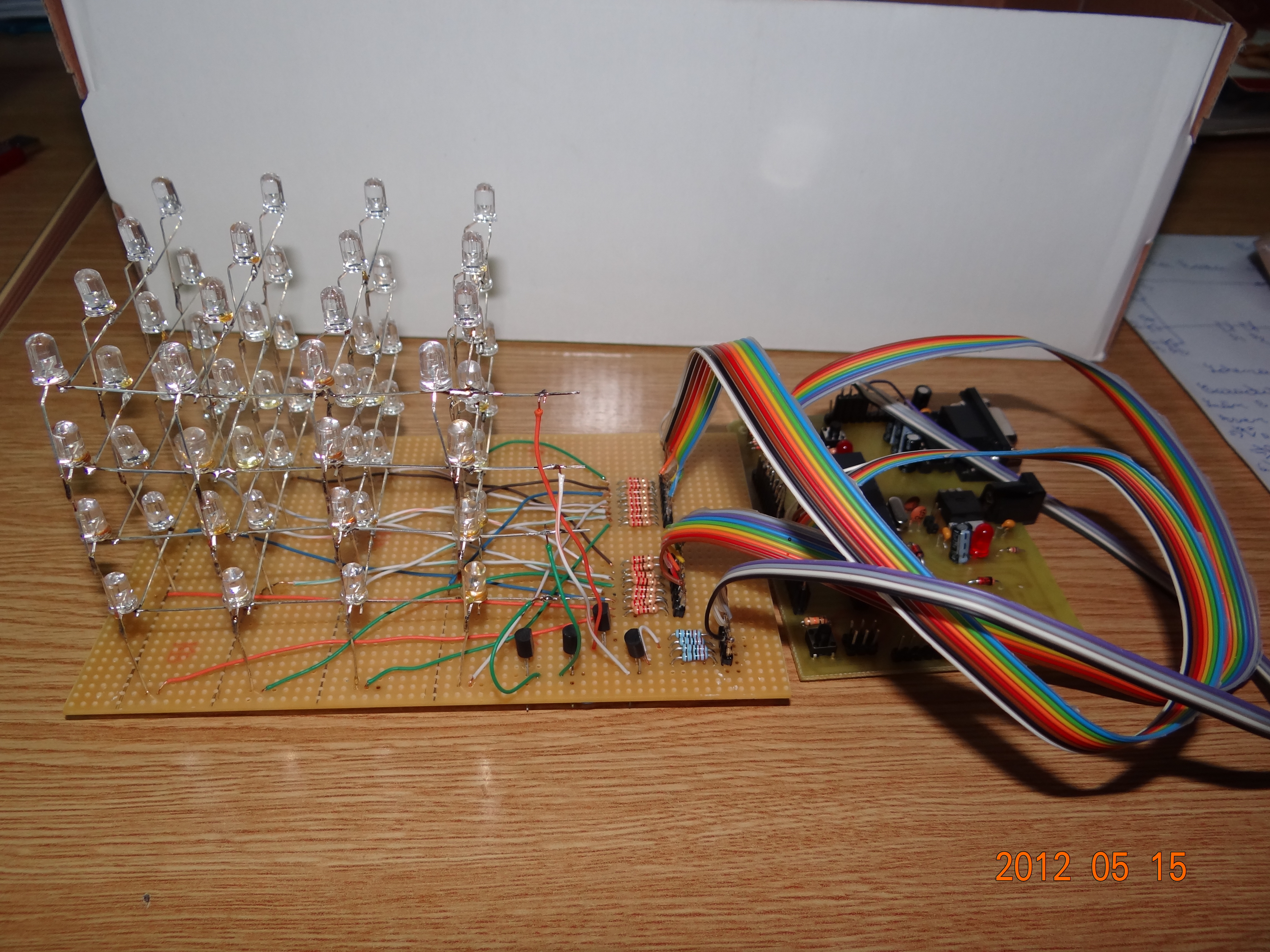

Cubul format din 64 de led-uri,dispuse pe 4 nivele reda diverse animatii 3D. Scopul lui este de divertisment si de decor.

Descriere generala

Pentru realizarea acestui proiect am utilizat 64 de led-uri dispuse pe 4 nivele care sunt controlate prin 20 de pini de iesire.

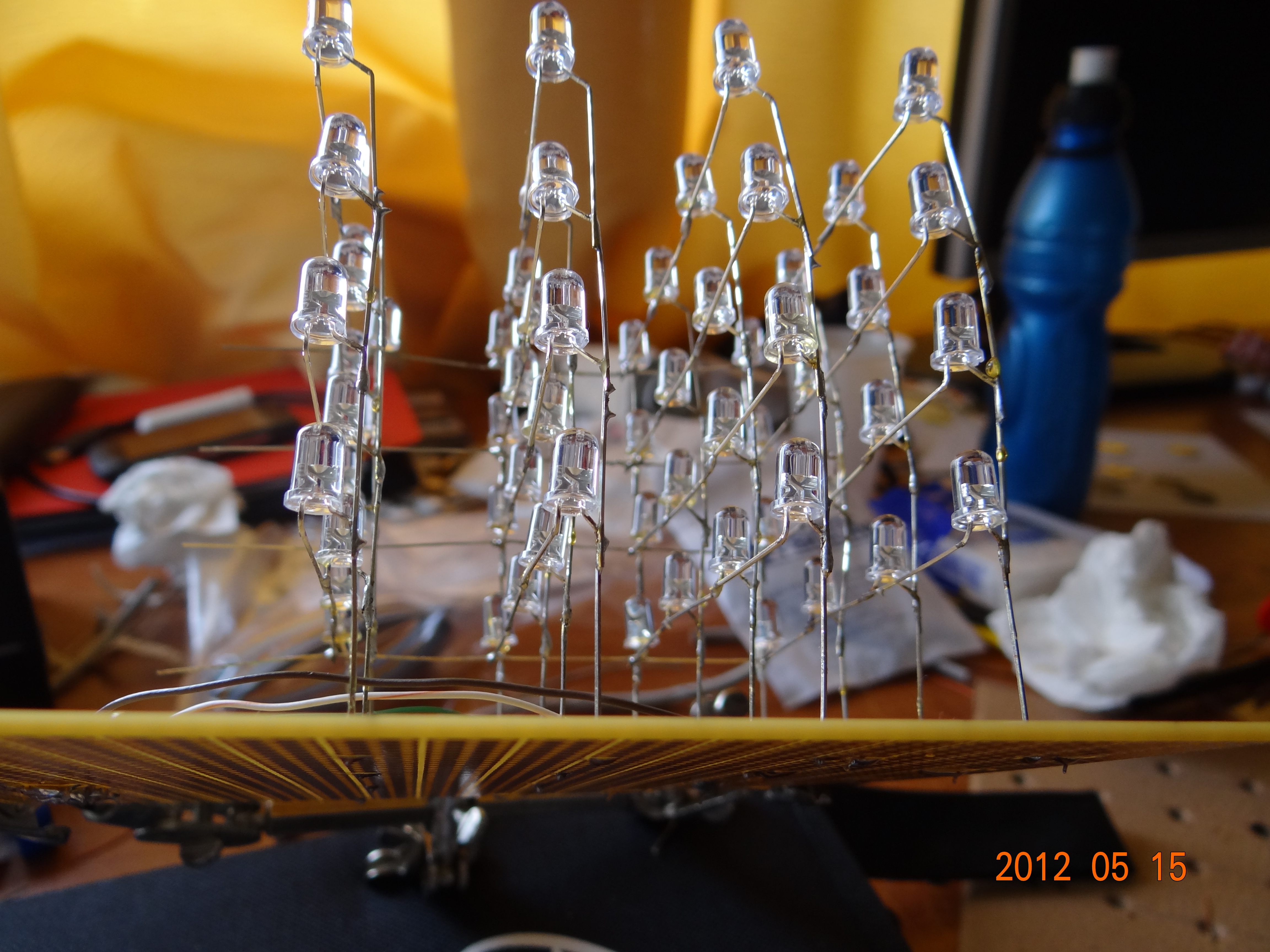

Pentru lipirea led-urilor am facut din carton un mulaj pentru a lipi fiecare nivel de led-uri.

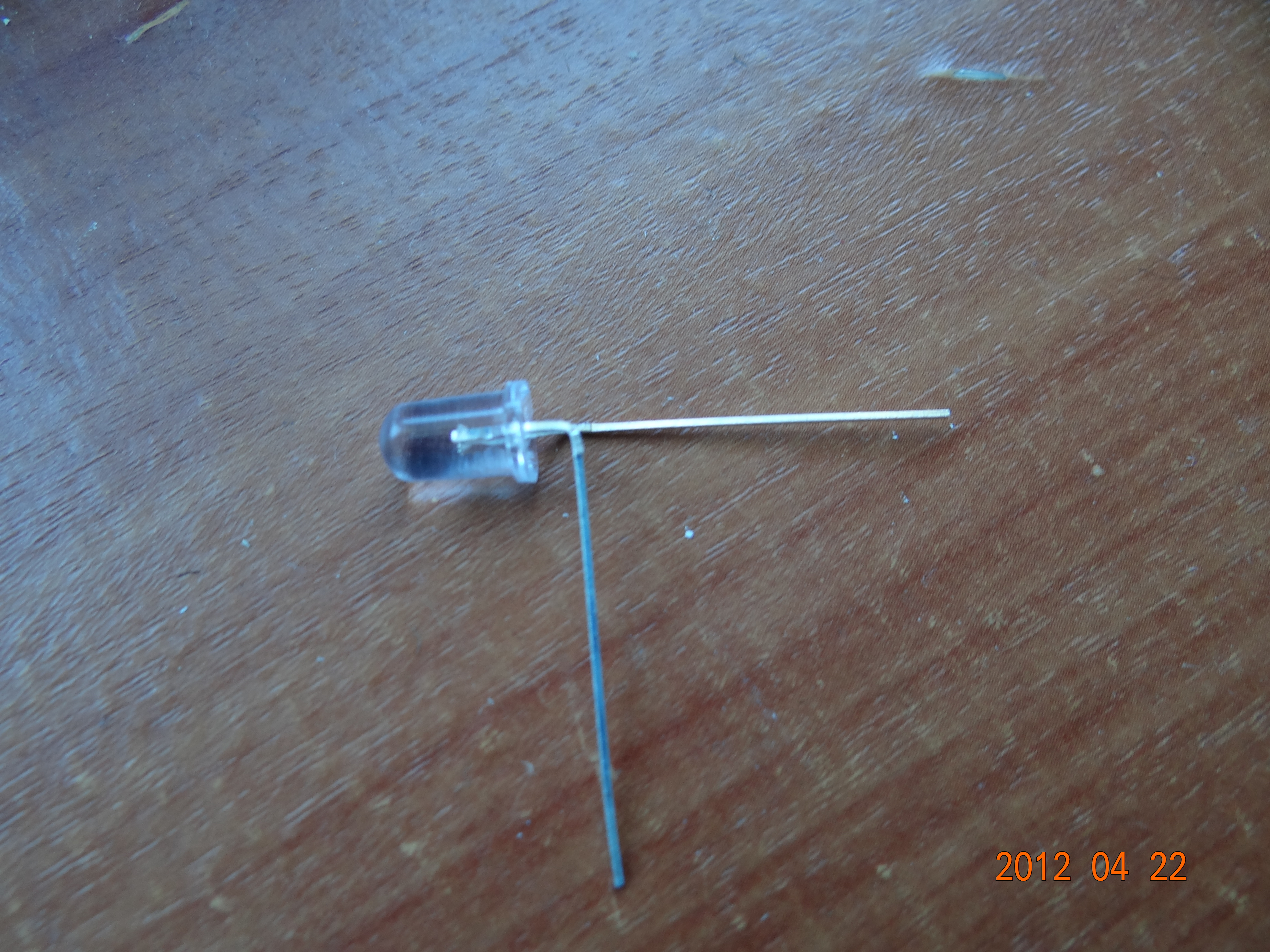

Pentru a lipi led-urile,le-am indoit cu anodul in jos si cu catodul in lateral. Cu ajutorul anodului am lipit led-urile de pe nivele diferite, iar cu catodul am lipit led-urile de pe acelasi nivel.

Hardware design

Componentele folosite:

64 de led-uri unicolore

16 rezistente de 222 ohmi

4 tranzistoare BC338 NPN

rezistente 2k2 ohmi

Componentele au fost folosite astfel:

16 rezistente sunt folosite pentru aprinderea led-urilor de pe cele 16 coloane

4 rezistente de 2k2 ohmi pentru comandarea celor 4 tranzistoare folosite pe post de comutatoare pentru cele 4 nivele

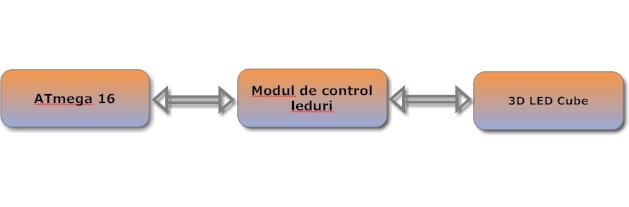

Schema bloc:

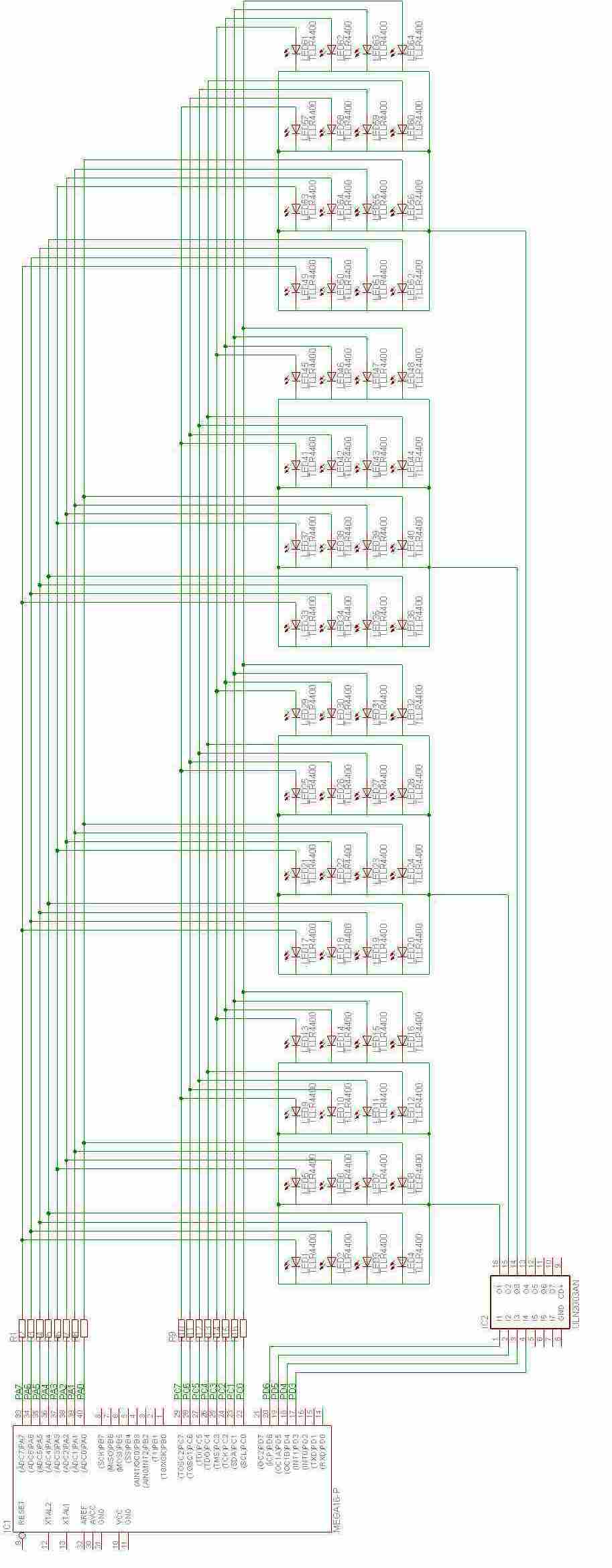

Schema electrica:

Software design

Mediul de dezvoltare

Mediul de dezvoltare a fost AVR Studio, iar pentru compilare am folosit makefile-ul de la primul laborator.

Am pornit de la scheletul din primul laborator.

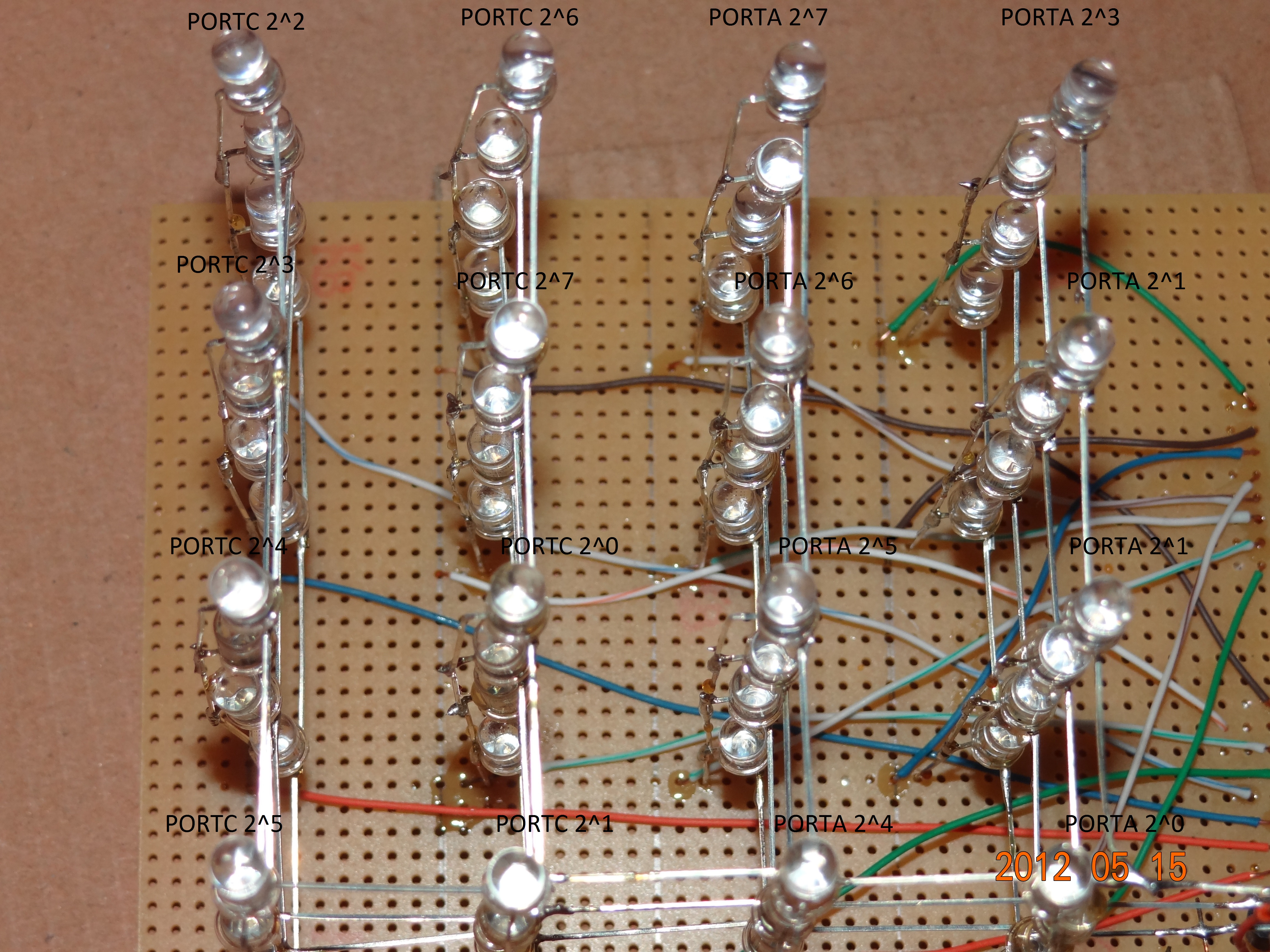

Pinii folositi sunt :

4 pini de pe PORTD pentru selecta unul din cele 4 nivele( nivel 1 PORTD = 0b00010000, nivel 2 PORTD = 0b00100000, nivel 3 PORTD = 0b10000000 si nivel 4 PORTD = 0b01000000)
