Realizator: Alexandru-George Burghelea Grupa: 334CC Email: alexandru.burghelea@cti.pub.ro

Mi-am propus sa realizez un decodor de morse care sa afiseze rezutatul pe un display. Mi-a venit ideea de a face acest decodor cand un “vecin” ciocanea in teava de la calorifer intr-un ritm dubios si m-am gandit ca ar putea fi morse. Utilitatea proiectului este aceea de a traduce o secventa de tip dash-dot, in speranta ca reprezinta o codificare morse.

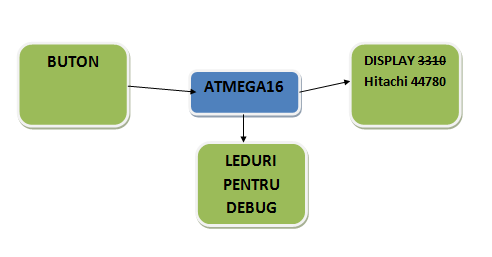

Schema Bloc

Hardware: Necesitati:

• Buton normal deschis
• 3 Leduri + 3 rezistente 1k ( pentru placuta cu leduri de debug )
• Hitachi 44780
• Connectori

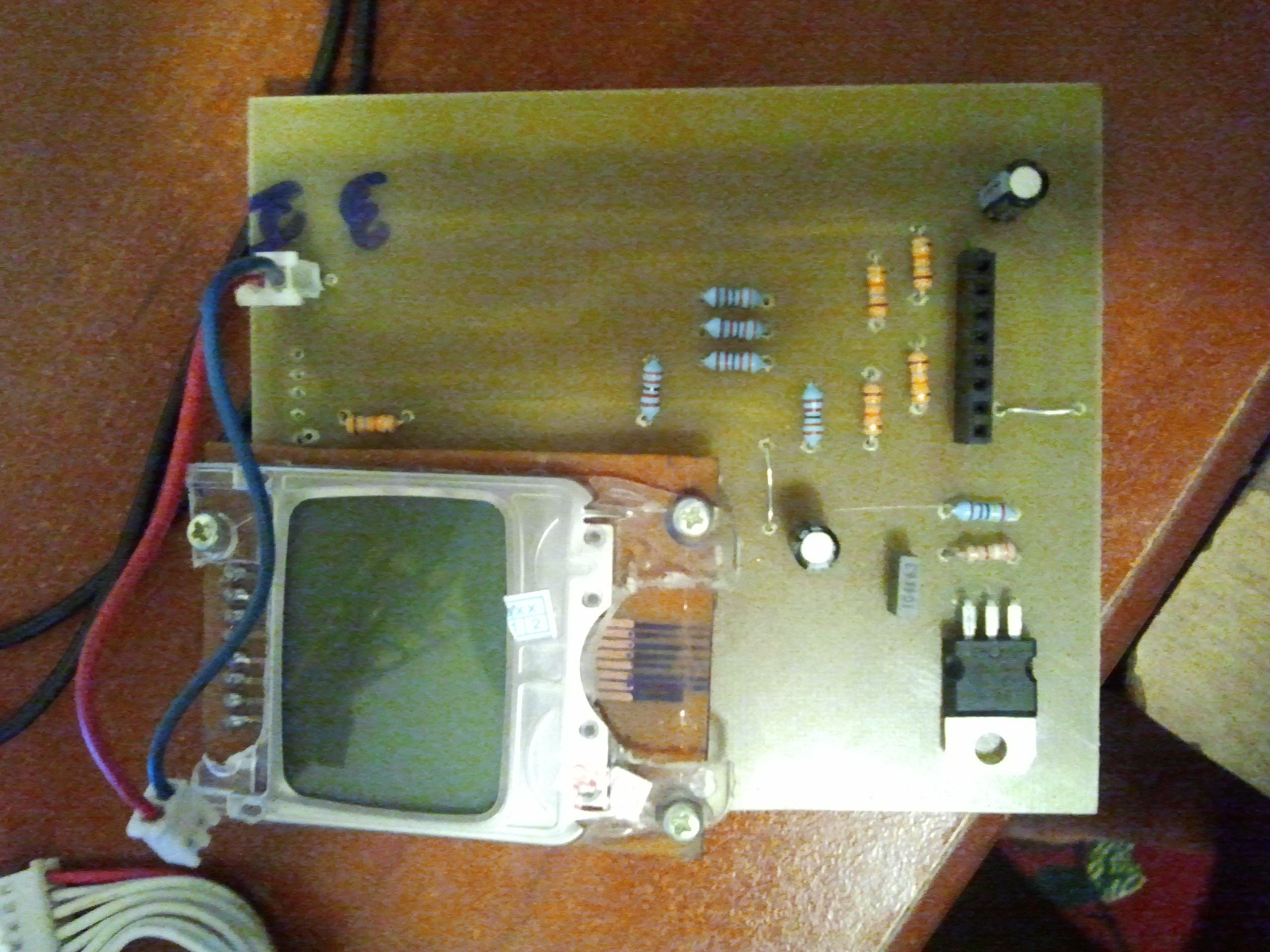

Am facut si placa pentru displayul initial de nokia 3310

• Display 3310
• Conectory
• 5 Rezistente 33k
• 5 Rezistente 16k
• LM317
• 1 Condenstor 10uF
• 1 Condenstor 4.7uF
• 1 Condesator 1nF

Rezultate hardware

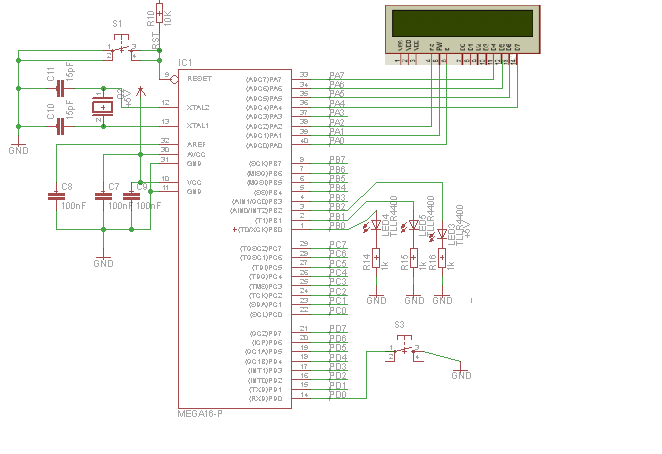

Am intentional sa folosec

Eagle

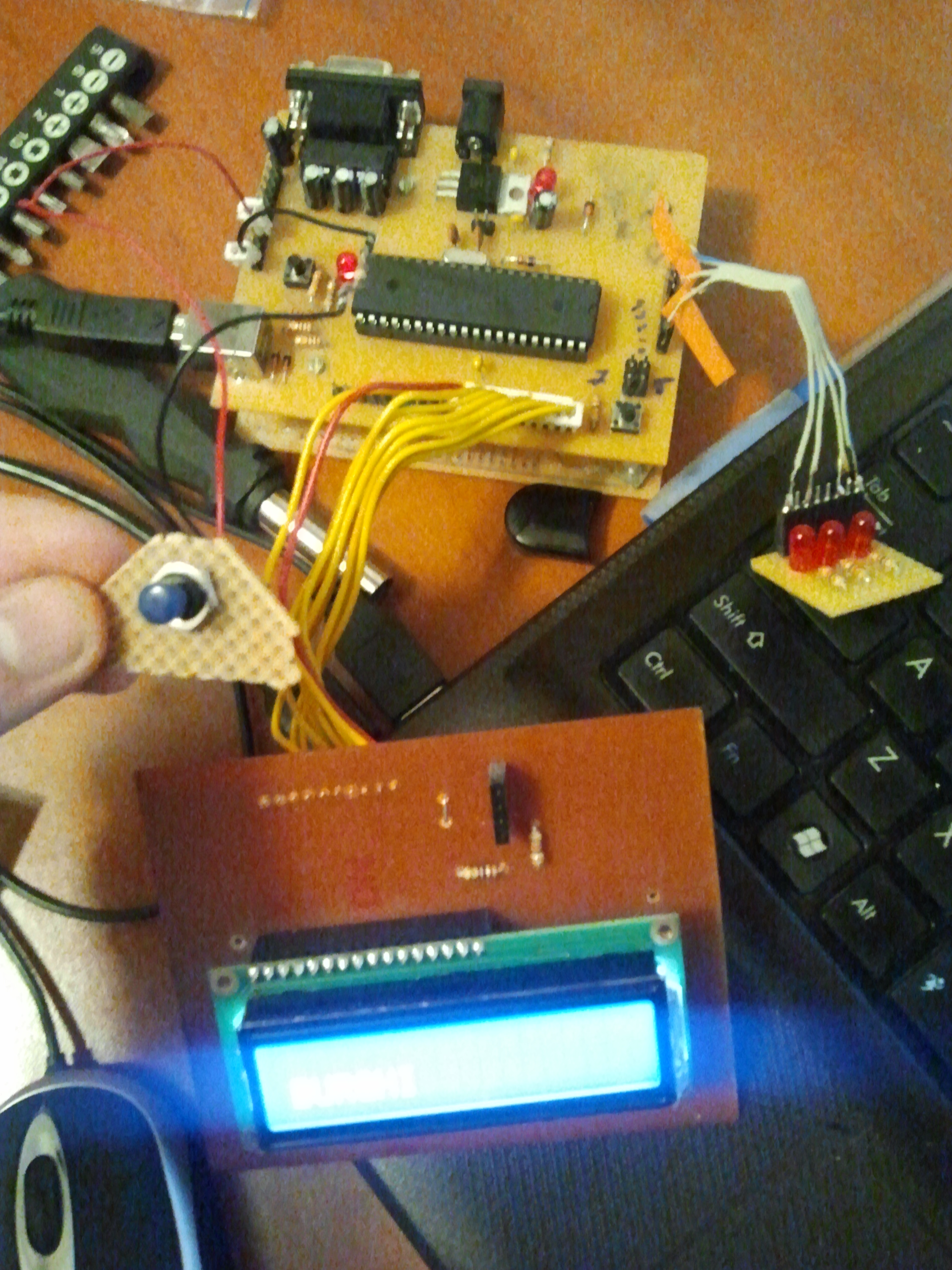

Nu am reusit sa implementez proiectul folosind LCD de 3310, asa ca am imprumuta pe ultima suta de metri un HITACHI 44780. Ori am proiectat prost placuta de 3310, ori am reusit sa ard 2 displayuri din start. Folosind HITACHI 44780 am reusit sa implementez un proiect functional.

Mod de folosire:

• Se apasa scurt butonul pentru a tasta .
• Se apasa lung (pana la infinit) pentru a pune -
• Cand trece o perioada de timp echivalenta cu 3 puncte in care nu e apasat nici un buton bufferul e comparat cu listsa de simboluri pentru a traduce
• Pe langa coduri am introdus eu doua coduri pentru RESET = '.-.-.' si SPACE '.-.-'

International_Morse_Code.svg

Displayurile de Nokia 3310 mi s-au parut imposibil de folosit desi am incercat sa folosesc ren comandarile de la proiectele anterioare. In afara de asta am implementat functionalitatea dorita a proiectului.

Cod

37 doc2466.pdf Laborator 1 pentru cod HITACHI
