Introducere
Am realizat un dispozitv care introducand date de la tastatura prin convertorul usb serial transmite un mesaj sonor si luminos care codifica caracterul in morse .
Def: Codul Morse sau alfabetul Morse este o metodă de transmitere a informației folosind secvențe standardizate de semne sau pulsații scurte și lungi - cunoscute în mod comun ca „puncte” și „linii” - pentru litere, cifre și caracterele speciale specifice oricărui mesaj.
Prezentarea pe scurt:
- Encodor alcatuit din:
- Difuzor
- Condesator
- Convertor usb serial
- Placa de baza realizata în Etapa 1
Cod morse :

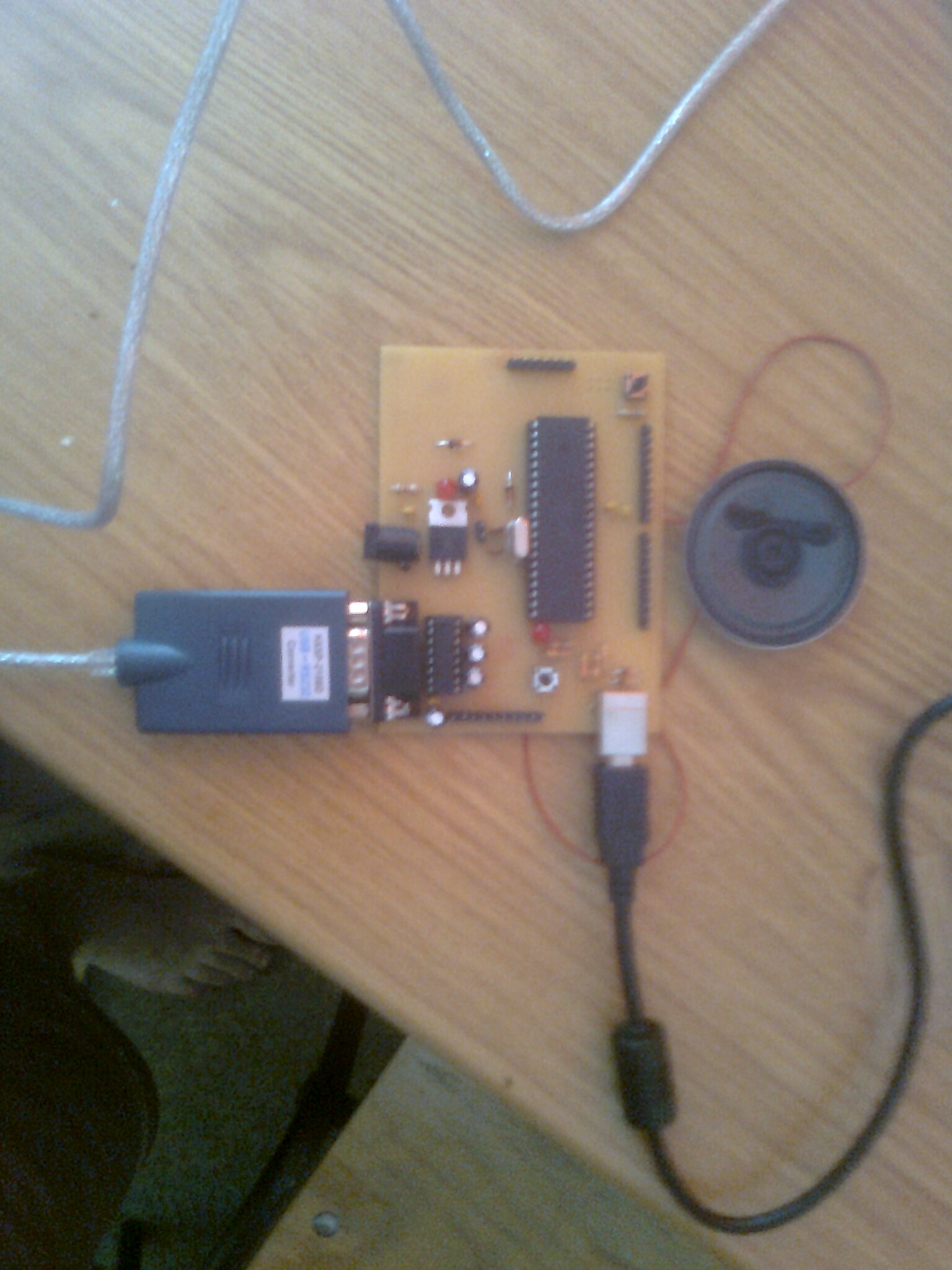

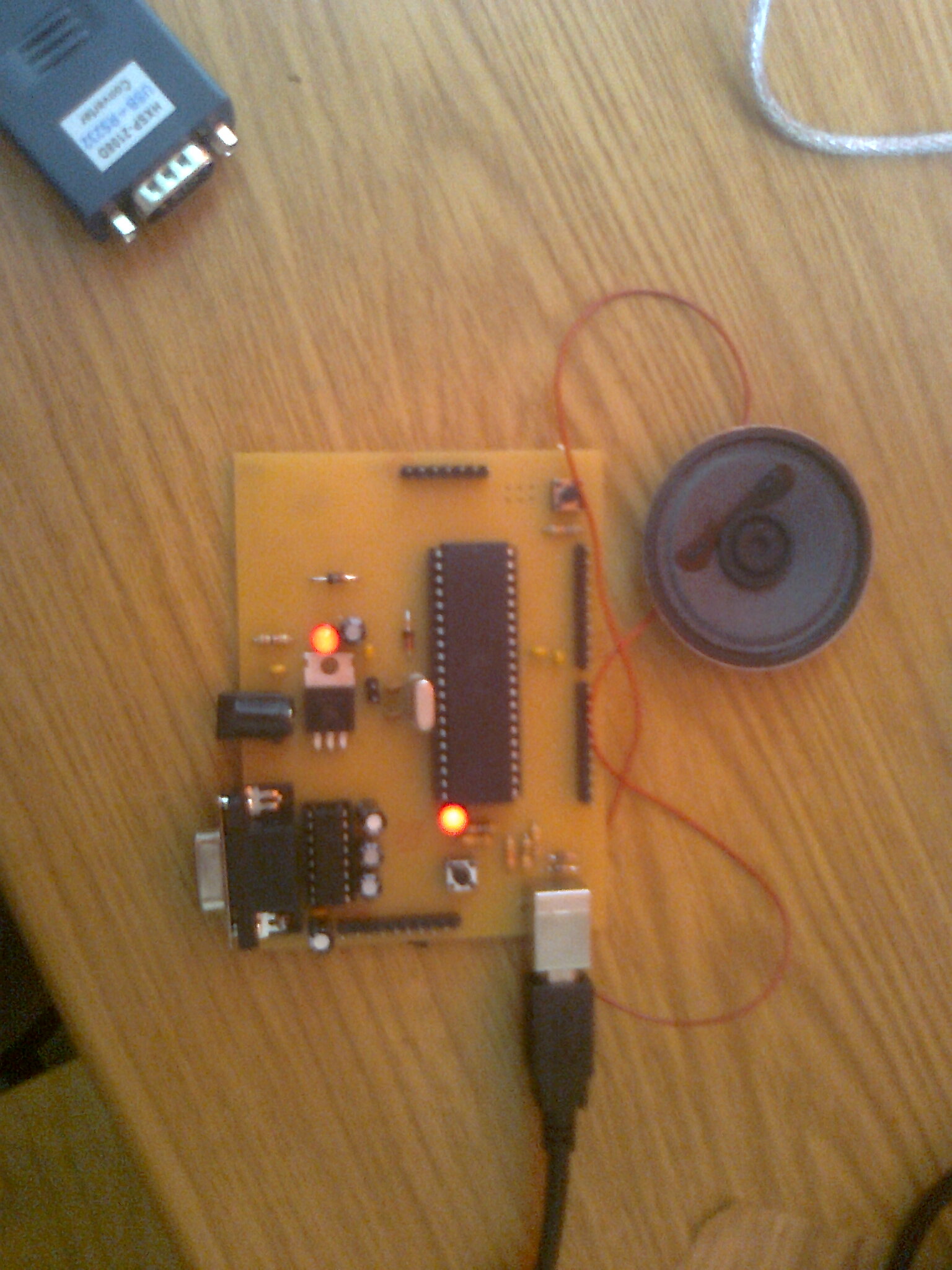

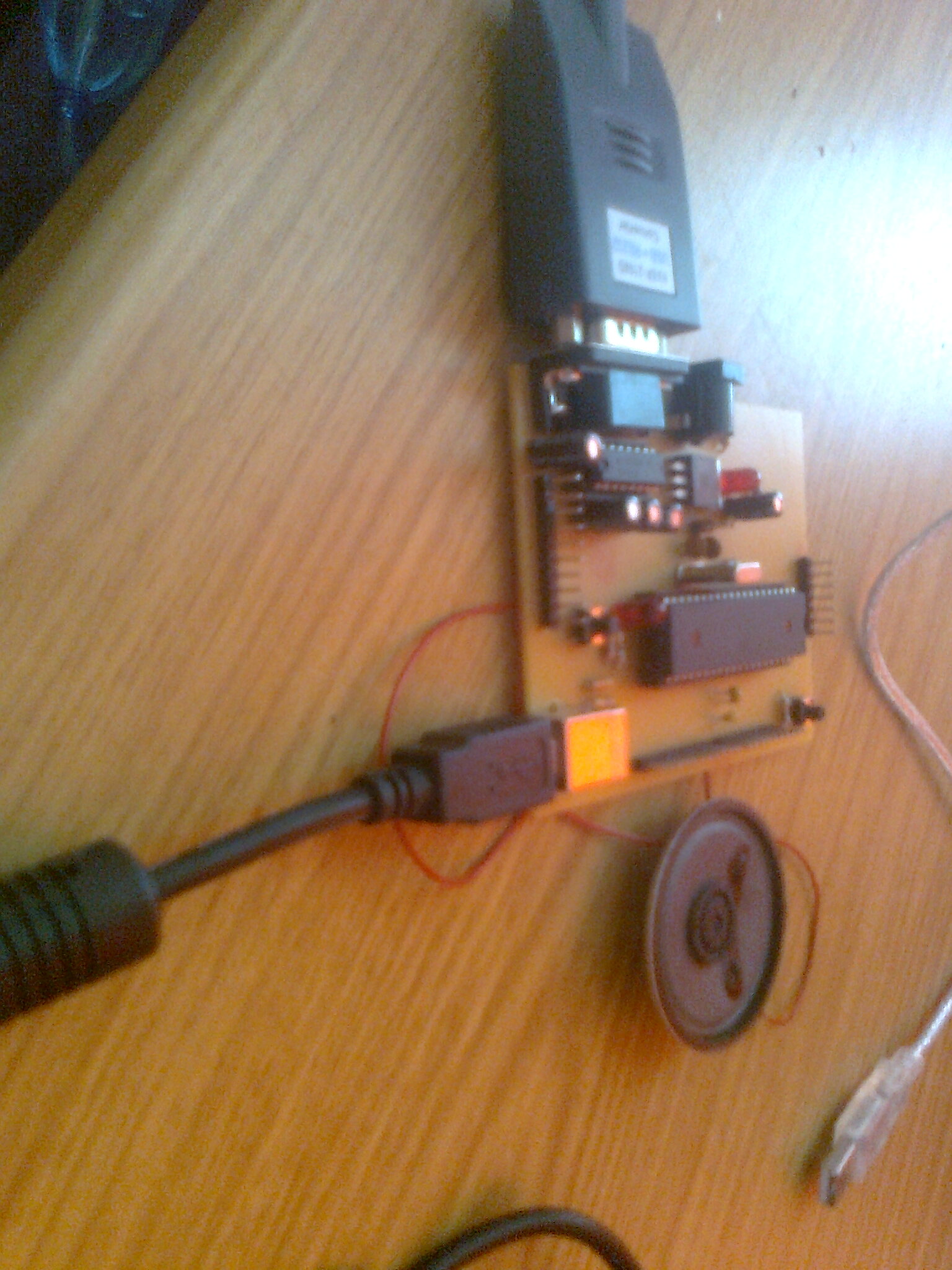

PozeProiect
Descriere conectare
- La pinul PD5 am conectat difuzor .
- Ledul este conectat pe pinul PD7
- Am concetat placuta cu un cablul usb serial la calculator

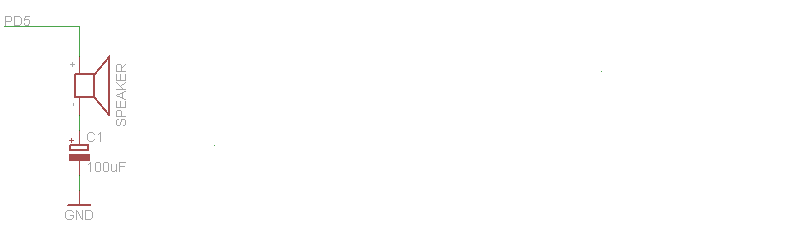

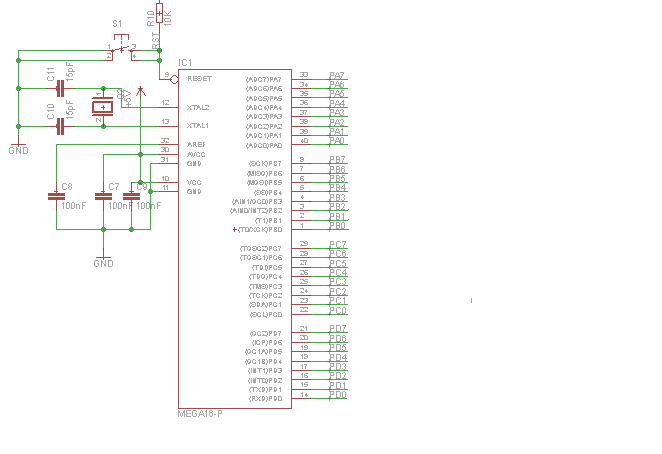

Schema proiectului:
Aparatul functioneaza in felul urmator:
- Se conecteaza placuta la laptop prin cablu usb serial
- Se apasa un buton de la tastatura
- Se codifica mesajul .
- Daca caraterele introduse litera sau cifra sau spatiu aceasta va un semnal luminos si sonor in functie de codificarea sa in codul morse .
- In caz contrar nu se va emite nici un semnal .
Rezultate Obţinute:
Placuta merge insa cu caractere introduse din cod , nu am testat insa seriala ,dar am implementat si functiile pentru citire si scriere de pe seriala
Concluzii
Nu prea am avut probleme la acest proiect.La scriere codului am folosit laboratorele 1,2,si 3 .
