Line FOLLOWER
Introducere
Echipa noastra a realizat o masina care cu ajutorul unei benzi de senzori urmareste o linie neagra pe un plan alb
Descriere generală
Masinuta contine:
- placuta de baza realizata la laborator - primeste informatii de la senzori si trimite comenzi driverului
- 4 motoare - cele 4 motoare sunt folosite 2 pe cate o parte si sunt controlate in paralel
- un driver pentru motoare legat la placuta de baza - primeste comenzi de la placa de baza si in functie de comenzile primite comanda motoarele
- o placuta cu 8 senzori pentru detectarea liniei -trimite informatii de la cei 8 senzori catre placa de baza
- sasiu si roti
Hardware Design

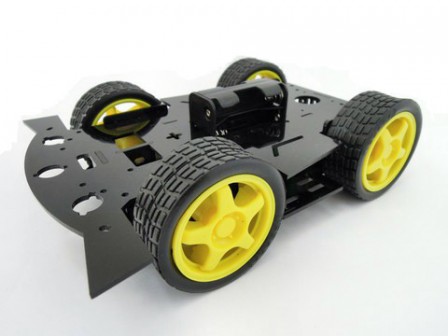

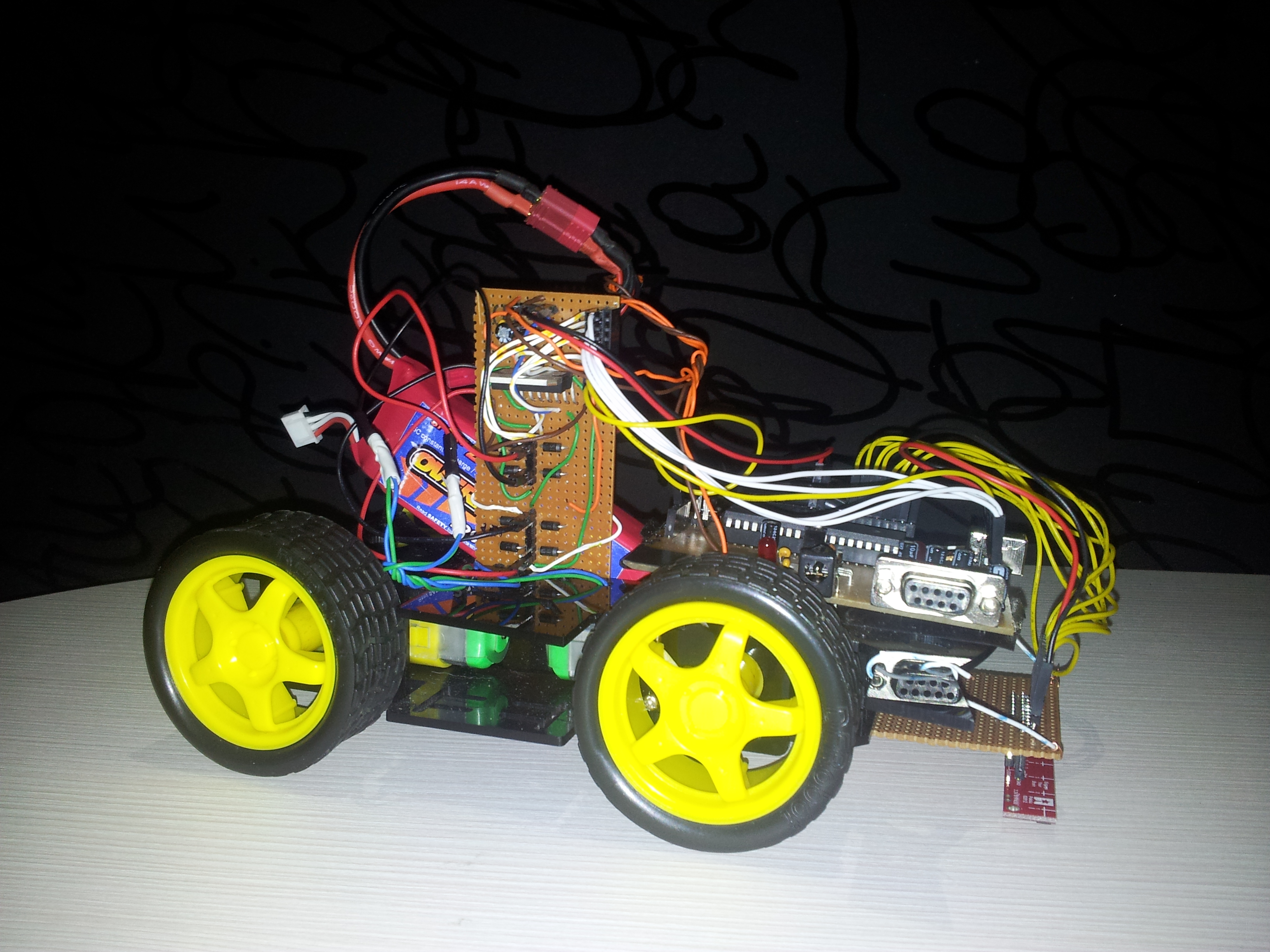

Kit Masina:

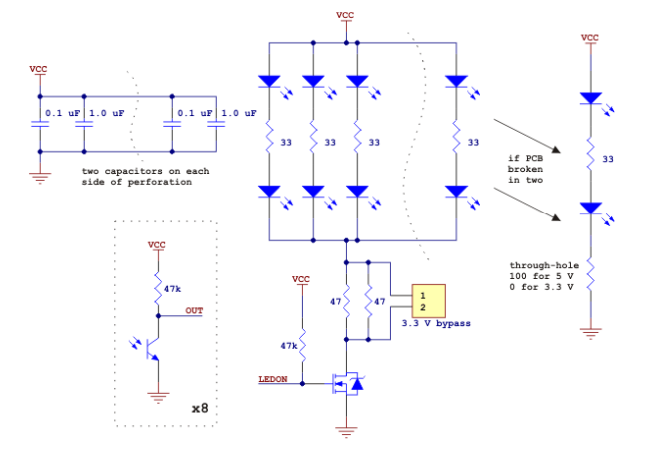

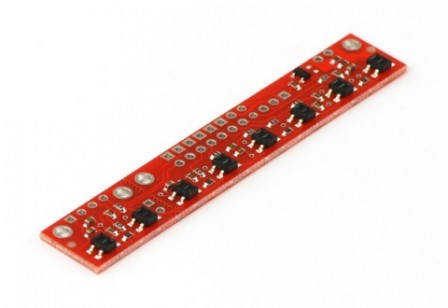

Senzori:
- senzorii sunt conectati la pinii PC0 - PC7 de pe ATmega16
- alimentarea se face prin pinii VCC si GND de pe microcontroller
- trebuie activate rezistentele de pull-up la citirea senzorilor

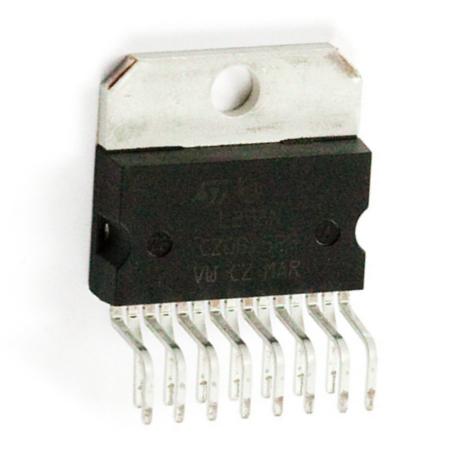

Driver:
- turatia este controlata de microcontroller prin PWM (pinii PD7 si PB3)
- sensul motoarelor este dat de pinii PD2,PD3,PD4,PD5

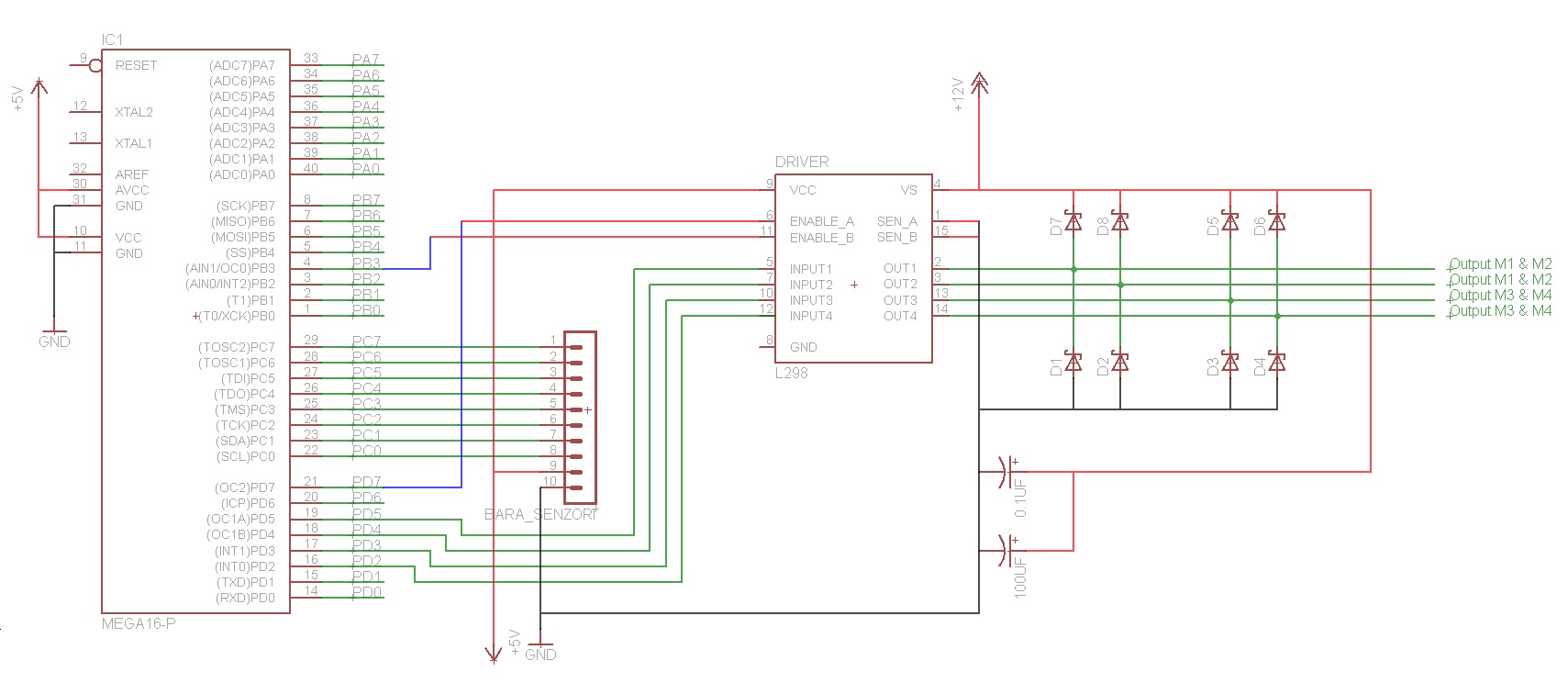

Schema driver + ATMega 16:
- sunt necesare 8 diode de tip Schottky care sa reziste la 2 amperi.
- mai este nevoie de doi condensatori, unul de 100uF si altul de 0.1uF intre alimentarea driverului (motoarelor) si masa.
- sensul motoarelor se face prin pinii PD2,PD3,PD4 si PD5 de pe ATMega 16.
- turatia motoarelor este controlata prin PWM de catre ATMega prin pinii PD7 si PB3.
- driverul L298N se alimenteaza direct bin bateria robotului.
- intre driver si ATMega exista o conexiune de VSS-VCC, prin care acestia isi fixeaza nivelul high logic.
- senzorii se conecteaza direct la ATMega si se alimenteaza din placa de baza facuta in etapa 1 a proiectului.
Descrierea codului/algoritmului folosit:
Se citesc valorile intoarse de senzori.
In functie de acestea se calculeaza direcția.
Se transmite driver-ului direcția si viteza.

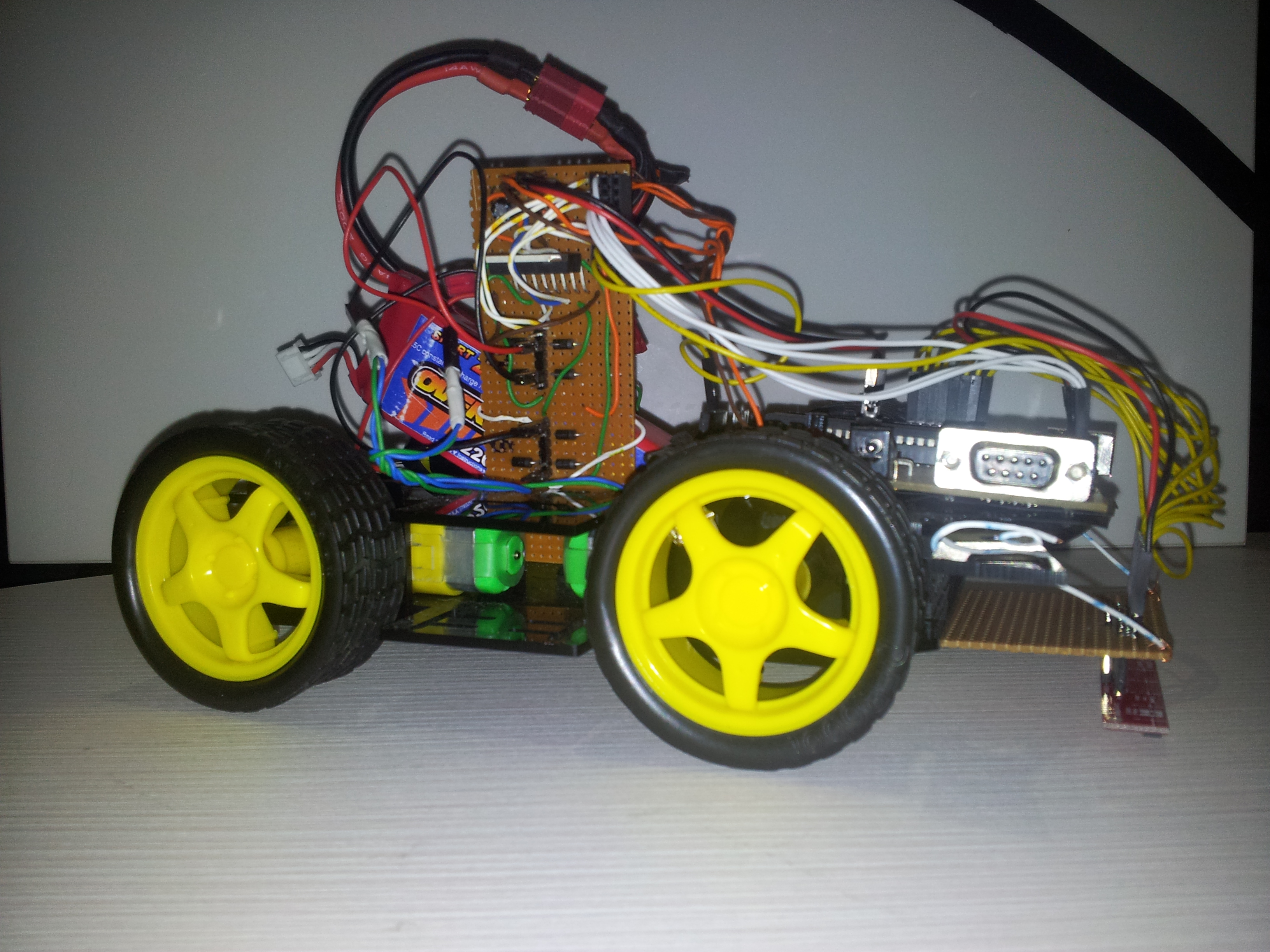

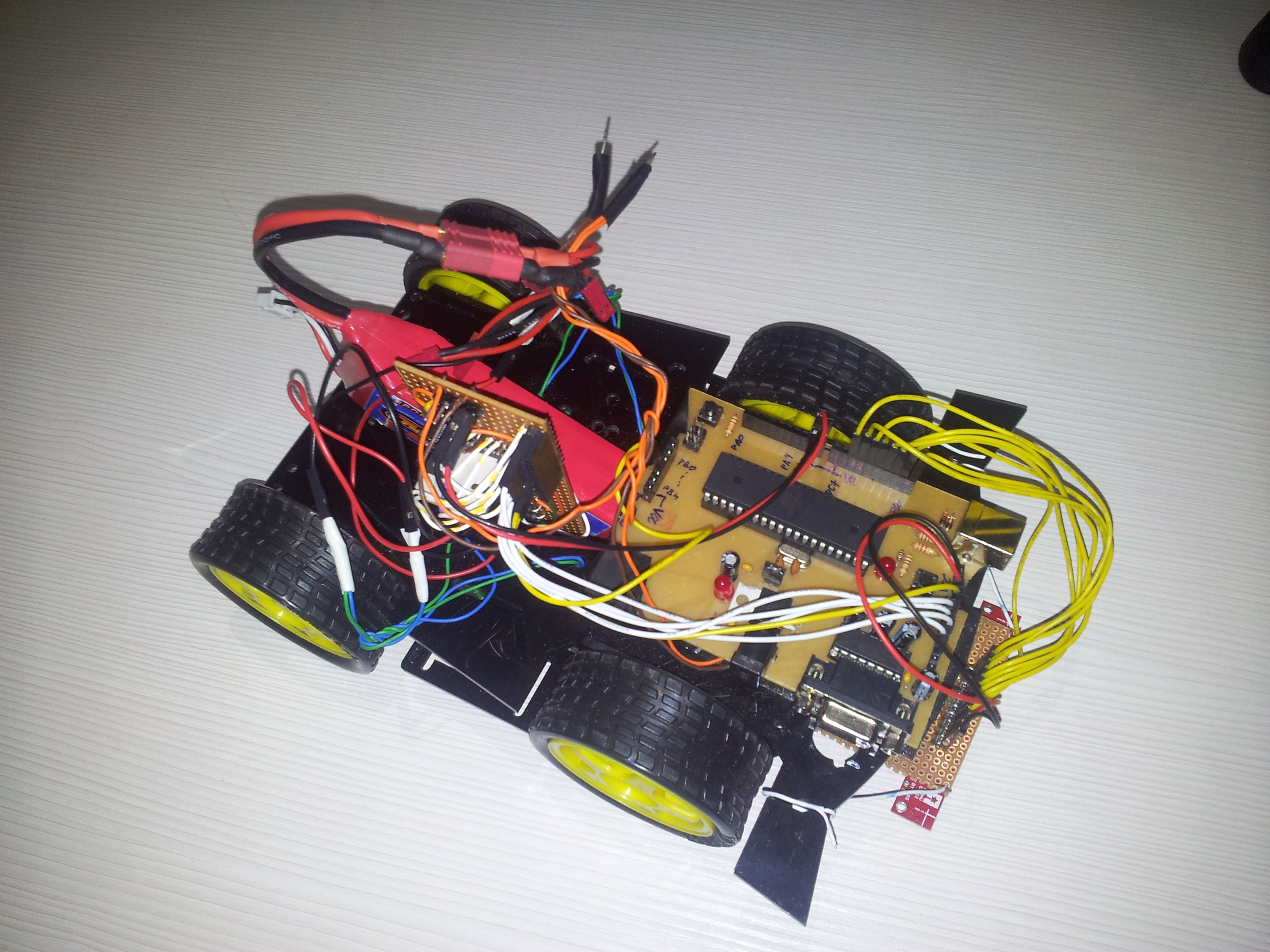

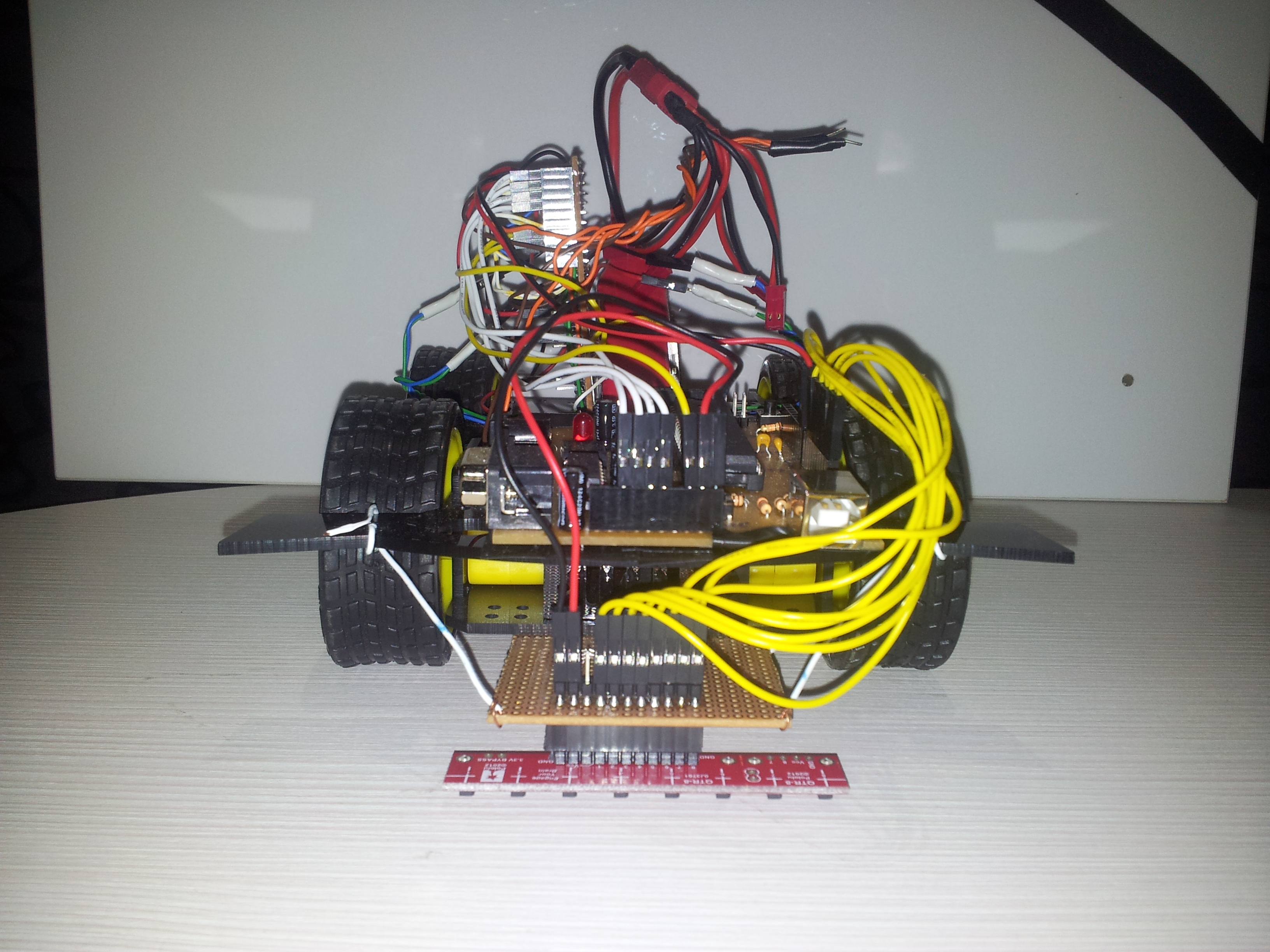

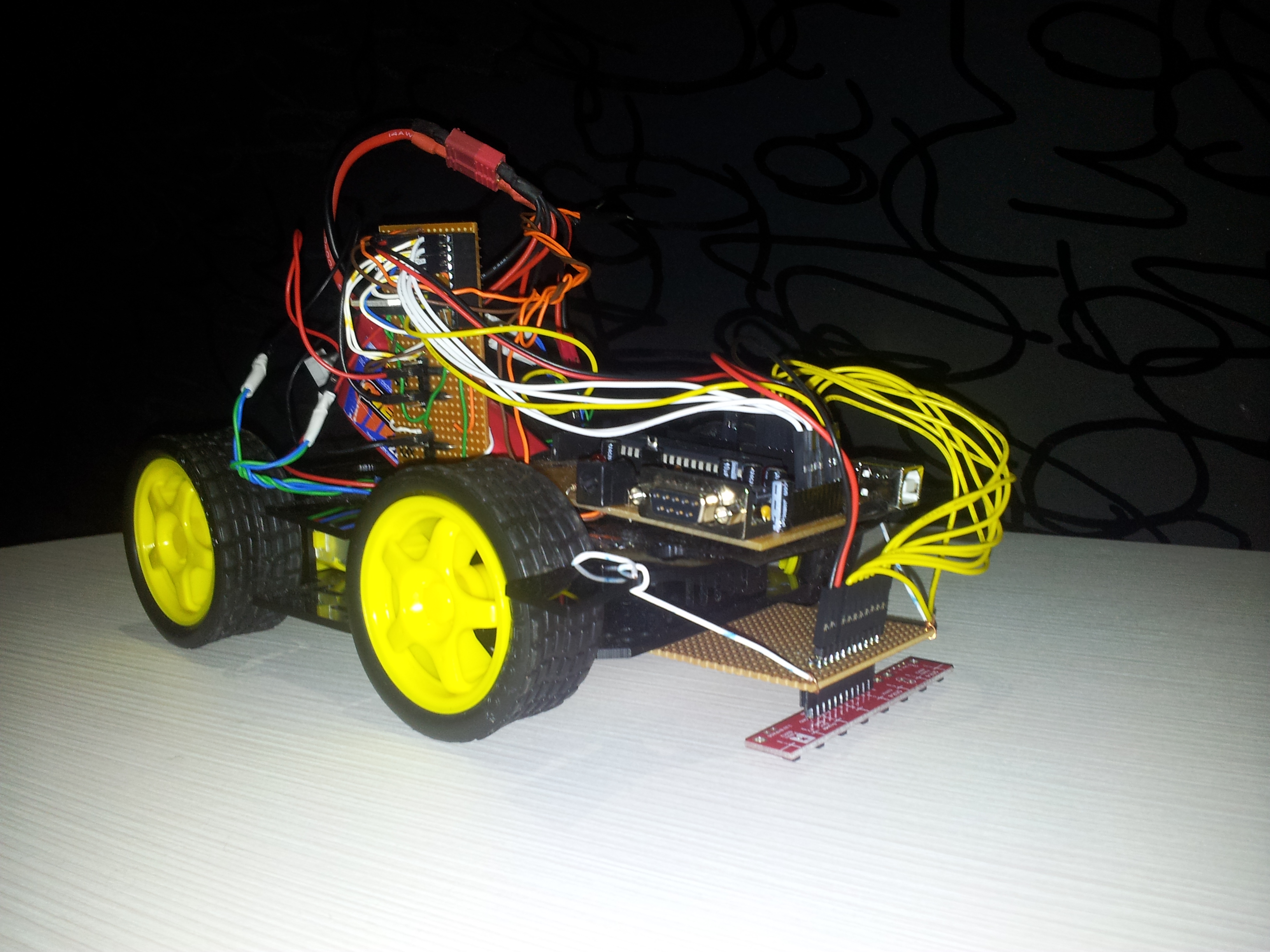

Rezultate Obținute:
Concluzii
Download
Bibliografie/Resurse
[Labolatorul
2(link) pentru controlul motoarelor(PWM).]
