Scopul acestui proiect este implementarea hardware si software a unui joc clasic de Tetris, folosind un ecran LCD ADM12864H de 128×64 pixeli, grafic.

Am ales sa implementez acest joc, in ciuda simplitatii partii hardware, deoarece mi s-a parut o sursa buna pentru a intelege cum pot comunica de la niste simple butoane la ecranul LCD prin intermediul microcontroller-ului si folosindu-ma destul de intens si de puterea de procesare a acestuia.

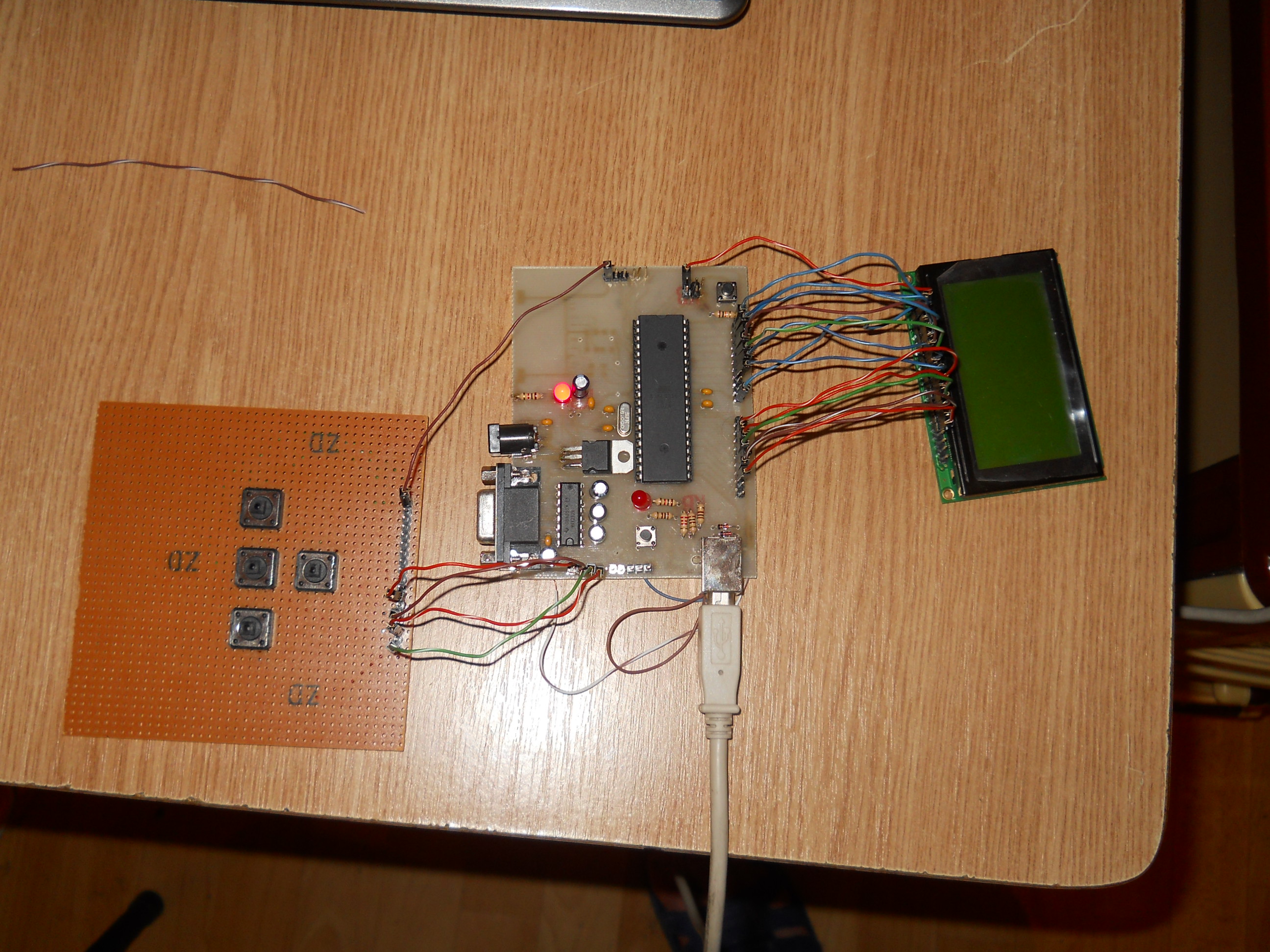

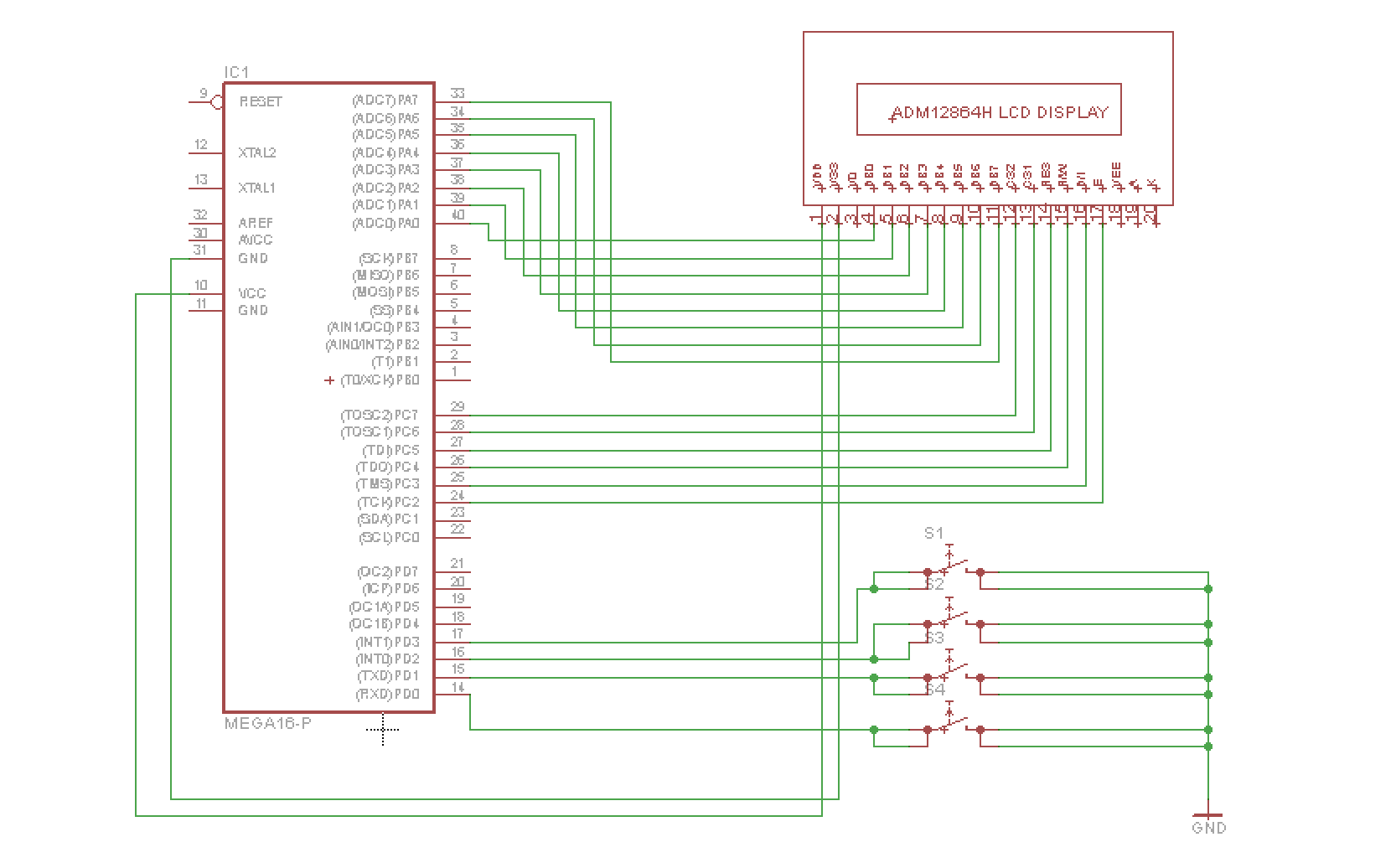

Proiectul a presupus interconectarea a 3 componente hardware principale:

1. Placuta de test(microcontroller, port usb, port serial)
2. Ecranul grafic LCD
3. placuta periferica cu 4 butoane

• placuta de test
• display LCD grafic ADM12864H
• 4 butoane push-buttons

Proiectul este dezvoltat in C folosind Programmer's Notepad 2.

Cateva din functiile folosite pentru afisare pe display (ks0108.h din arhiva): -void Init(boolean invert)
-void GotoXY(uint8_t x, uint8_t y)
-void ClearScreen(uint8_t color = WHITE)
-void DrawLine(uint8_t x1, uint8_t y1, uint8_t x2, uint8_t y2, uint8_t color)
-void DrawRect(uint8_t x, uint8_t y, uint8_t width, uint8_t height, uint8_t color)
-void SetDot(uint8_t x, uint8_t y, uint8_t color)

Am intampinat probleme la implementarea software a jocului, insa partea hardware este functionala. Am vrut sa folosesc o librarie implementata deja pentru acest ecran, dar pe care nu am putut-o folosi cu succes, din cauza, probabil, unor mapari nepotrivite intre pinii fizici folositi si cei definiti in software.

Proiectul, desi simplu, mi s-a parut interesant pentru mine ca incepator in domeniu, sa vad cum pot sa realizez un joculet de la zero, trebuind sa implementez atat partea software, cat si suportul hardware.

tetris.rar

1. datasheet display lcd: http://www.robofun.ro/doc/GDM12864H.pdf
2. KS0108 Graphics LCD library: http://www.arduino.cc/playground/Code/GLCDks0108
