Avand in vedere ca numarul masinilor a crescut iar locurile de parcare au devenit tot mai aglomerate oricine ar avea nevoie de un asemenea dispozitiv care sa il ajute la parcare avertizandu-l sonor daca se apropie prea mult de un obstacol.

In realizarea proiectului am pornit de la placuta de baza realizata in prima etapa a proiectului. Astfel acest proiect vrea sa detecteze distantele pana la obiecte.

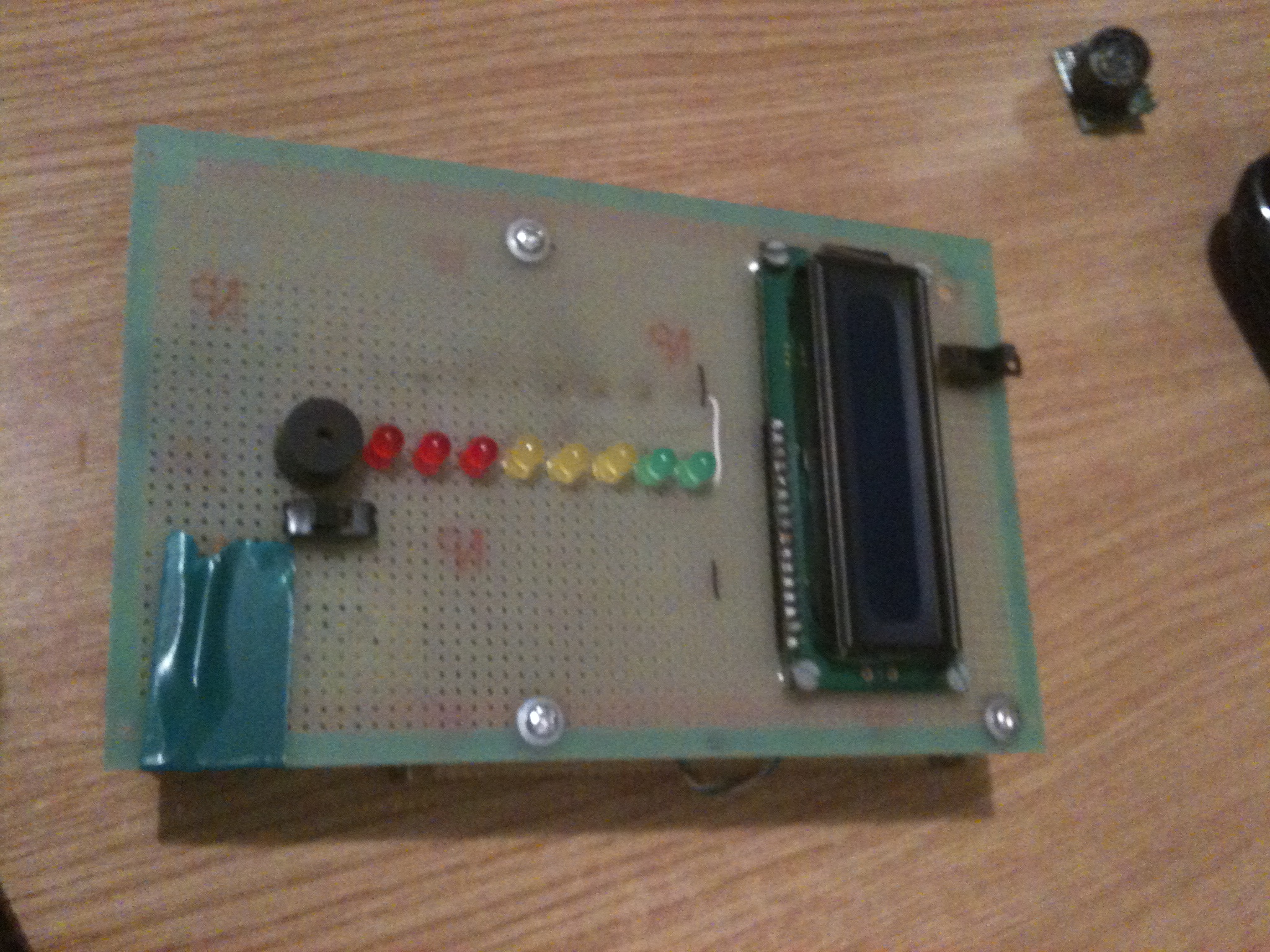

Componentele folosite sunt: senzor ultrasonic, buzzer, 8 leduri(3 rosii, 3 galbene, 2 verzi), baterie de 9V cu conector

In functie de datele primite de la senzor ledurile de se vor aprinde astefel: ledurile verzi se vor aprinde la distante mari fata de obiecte, cele galbene la distante medii, iar cele rosii la distante mici.

Buzzer-ul va emite semnale sonore cu delay tot mai mic pe masura de dispozitivul se apropie de un obiect si semnale sonore cu delay tot mai mare pe masura ce acesta se departeaza.

Aplicatia este scrisa in CodeVision AVR si compilata in cmd pe Windows. Programul:

• initializeaza ADC
• initializeaza porturile pentru led-uri si buzzer
• citeste o valoare de la senzor
• intr-o bucla infinita apeleaza functia “buzz” cu parametrul valoare citita si apoi citeste o noua valoare
• functia “buzz”:
  • compara valoarea primita ca parametru cu mai multe intervale de referinta
  • in functie de intervalul de referinta in care se incadreaza valoarea aprinde anumite led-uri iar buzzer-ul va emite semnale sonore cu delay-uri specifice
  • citeste o noua valoare de referinta

Pe masura ce apropii dispozitivul de un obiect, se aprind led-urile iar frecventa de emitere a semnalelor sonore de catre buzzer creste.

Toti soferii au nevoie de un asemenea dispozitiv.
