Introducere
Proiectul consta in crearea unui cub de LED-uri de latura 4 (64 de leduri).Acesta va afisa animatii predefinite in cod, pe baza unor comenzi introduse de la tastatura prin intermediul interfetei seriale. Totodata, in urma citirii de la tastatura a unor coordonate din intervalul [0,3], se va putea observa aprinderea led-urilor de la coordonatele specificate.
Descriere generală

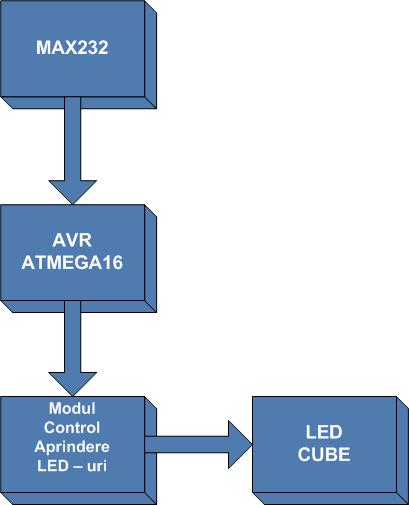

Schema bloc
Cubul va fi controlat de micro-controller-ul Atmega16.
Am optat pentru o impartire a cubului in 4 nivele orizontale(16 led-uri pe nivel) si un mod de adresare pe care l-am vazut la toti ceilalti care au facut proiectul acesta ( adresare prin specificarea liniei verticale si a planului orizontal caruia ii apartine fiecare LED).Anozii ledurilor o sa fie sunt conectati impreuna pe coloane, iar catozii pe linie.
Astfel, o sa am nevoie de 20 de conexiuni la microcontroller:
- 16 conexiuni pentru coloane
- 4 conexiuni pentru cele 4 planuri orizontale
Hardware Design
Lista piese :
- 64 led-uri rosii
- 16 rezistente 220 Ω
- 2 rezistente 470 Ω
- 4 rezistente 1,5K
- 4 NPN Tranzistor BC-337
- conductor banda (1m)
- placuta test 10 x 15
Schema electrica :
Disclaimer : schema nu imi apartine
Link : http://www.instructables.com/id/LED-Cube-4x4x4/step7/The-controller/
Software Design
- Programarea micro - controller -ului o voi face cu ajutorul programului WinAvr in limbajul C
- Memorarea cubului se face într-o matrice 2D de tipul volatile unsigned char cube[4][4]
- Functii pentru afisare animatii
Rezultate obtinute
Bibliografie/Resurse
