Am ales proiectarea unui sistem de alarma de apartament cu ajutorul microcontrollerului Atmega16. Acesta va permite securizarea unui apartament impotriva accesului neautorizat.

Sistemul de alarma va fi descris de urmatoarele stari:

• stare activa: sistemul este pregatit pentru detectarea persoanelor din perimetrul corespunzator;
• stare pasiva: sistemul a fost dezactivat de catre o persoana autorizata;
• stare alert: sistemul a detectat o persoana neautorizata si semnaleaza acest lucru prin semnal sonor.

Sistemul se va afla initial in starea pasiva. Pentru trecerea in starea activa este necesara introducerea unui cod unic prin intermediul tastaturii. In starea activa sistemul va interpreta semnalul primimit de la senzorul de miscare. Sistemul va semnala sonor la receptionarea semnalului de la senzor si va trece in starea alert. Pentru trecerea din starea alert sau activa in starea pasiva este necesara introducerea aceluiasi cod unic.

Componente:

• senzor de detectie a miscarii;
• Tastatura 3*4 de tip matrice;
• LCD;
• difuzor.

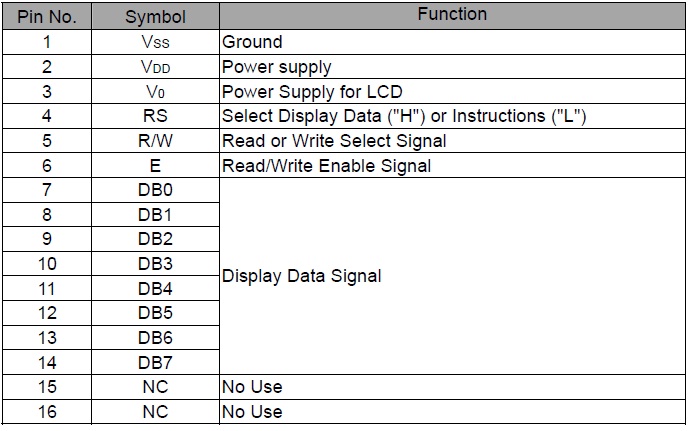

Schema LCD:

Schema tastatura:
