Prezentarea pe scurt a proiectului:

• proiectul de fata reprezinta un termometru accesibil prin HTTP
• poate fi utilizat pentru a monitoriza facil temperatura dintr-o camera tehnica
• am ales sa lucreaz la acest proiect intrucat eu am nevoie de un astfel de dispozitiv pe care sa il pot integra cu un script de python.
• utilitatea proiectului consta in faptul ca permite o monitorizare facila utilizand un dispozitiv mai ieftin decat senzorii disponibili pe piata.

Componentele hardware sunt impartite in 3 module:

• placa de baza (realizata in prima etapa)
• modulul senzorul de temperatura
• modulul de interfata cu reteaua

Componentele software:

• stiva tcp/ip implementata in laboratorul “Webserver”
• Functii de initializare pentru ADC, Timer si chipset enc28j60
• modulele necesare pentru asigurarea comunicarii intre MCU si enc28j60

Schema bloc a proiectului:

1. Placa de baza - implementarea standard pentru anul 2011
2. Modulul senzor de termperatura - senzor LM 35, atasat pe canalul 0 ADC (PA0)

1. Modulul de interfata cu reteaua:

• Chip enc28j60
• quartz 25Mhz
• Magjack
• Rezistentele si condensatoarele prezente in schema.

• CS_ETH se atasaza de SS de pe MCU pentru ca interfata SPI sa functioneze corect.

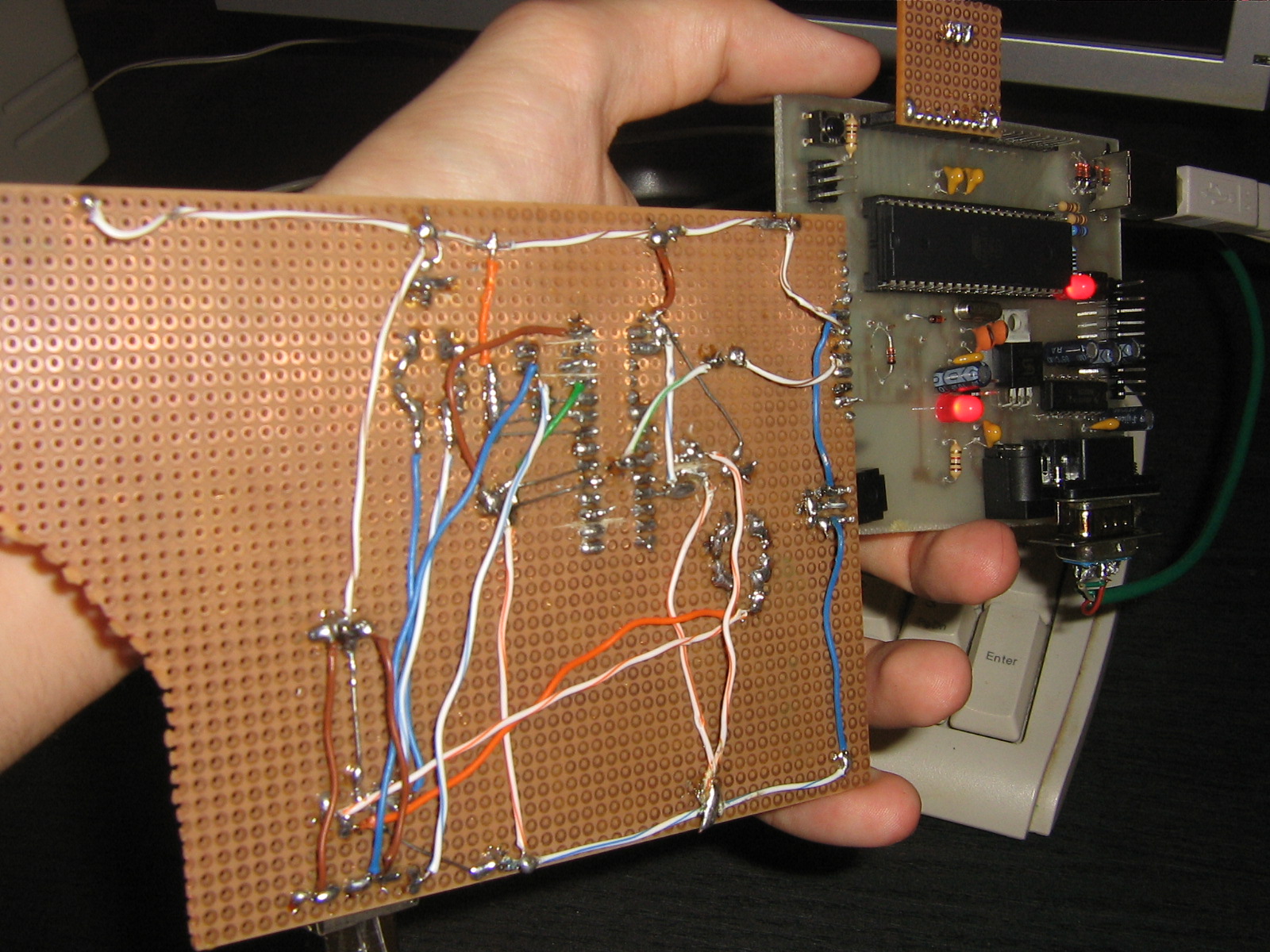

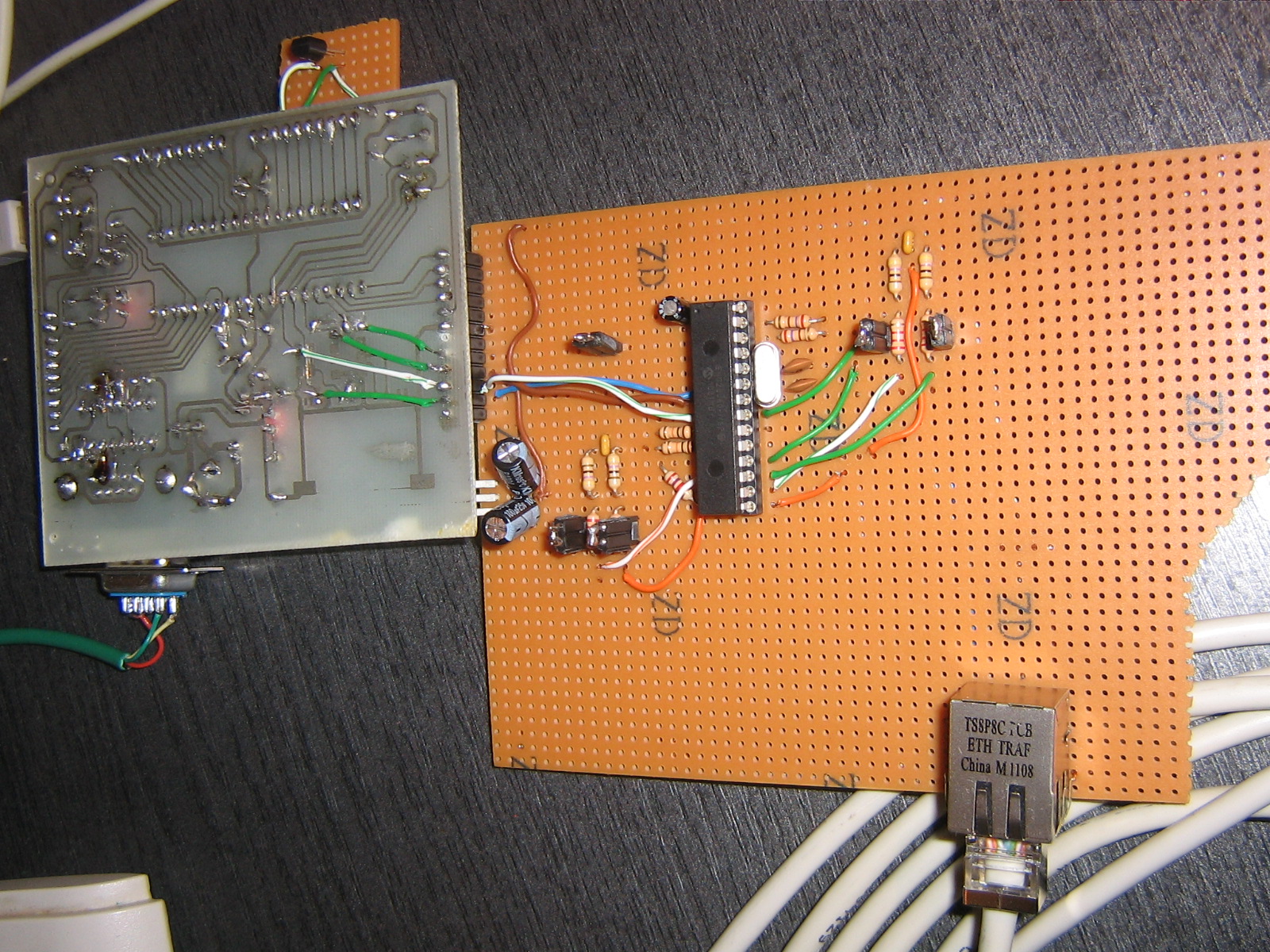

Integrarea modulelor

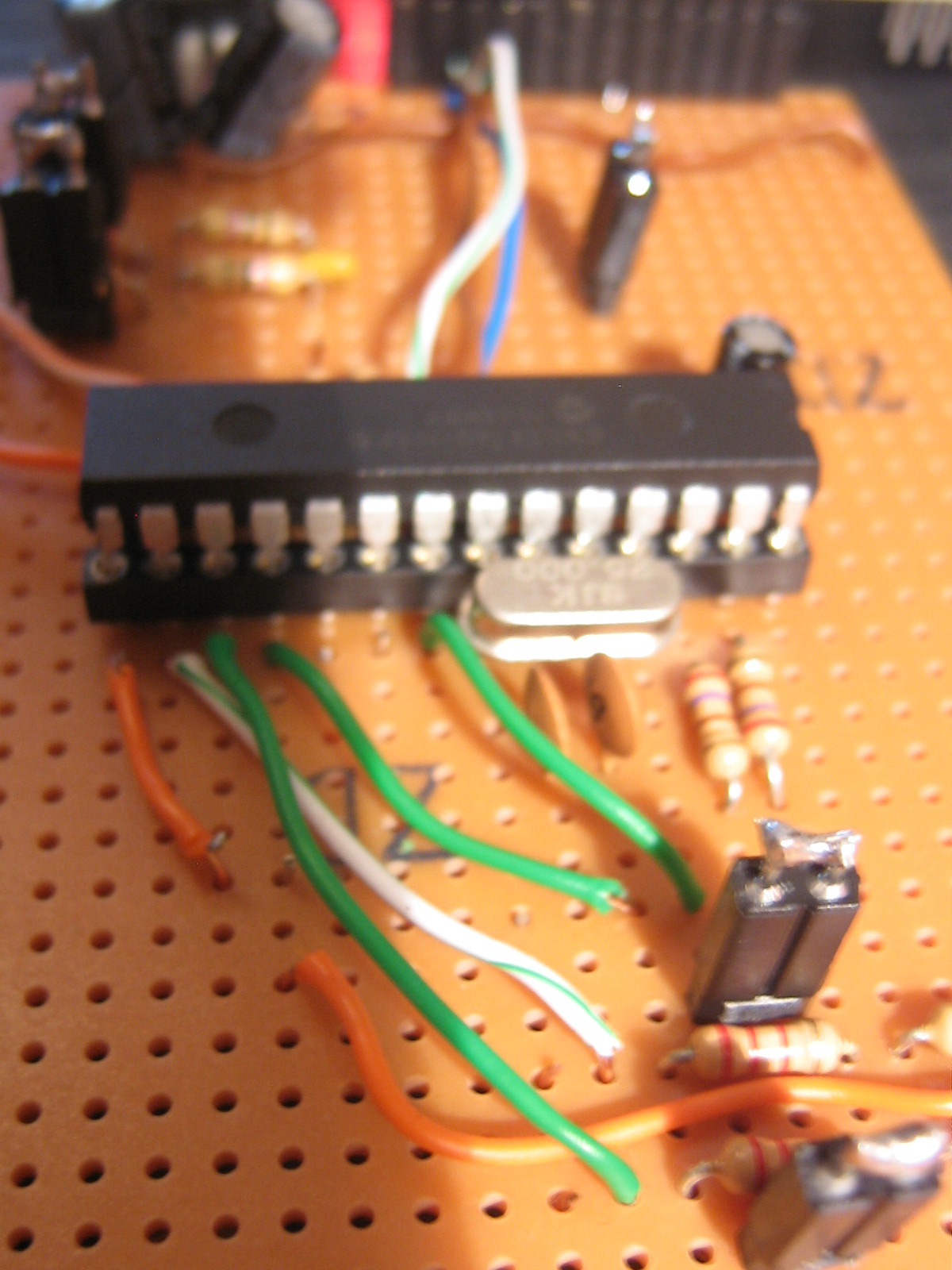

Microchip enc28j60

Descrierea codului aplicaţiei (firmware):

• Mediu de dezvoltare: gedit
• Compilator: avr-gcc, varianta Linux, instalata din pachetele din repository
• Stiva de tcp-ip a fost extrasa din laboratorul 5 (Webserver) si a fost completata pentru a realiza functionalitatea dorita.

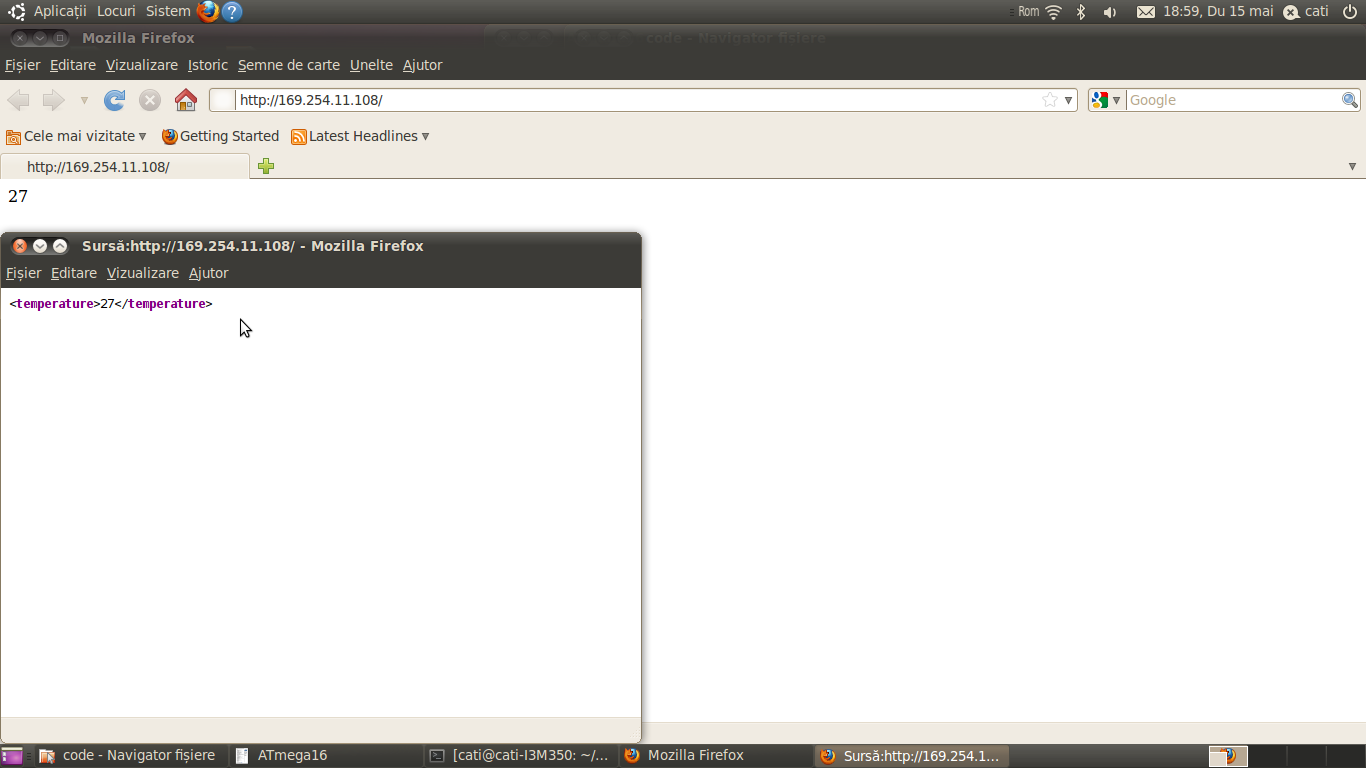

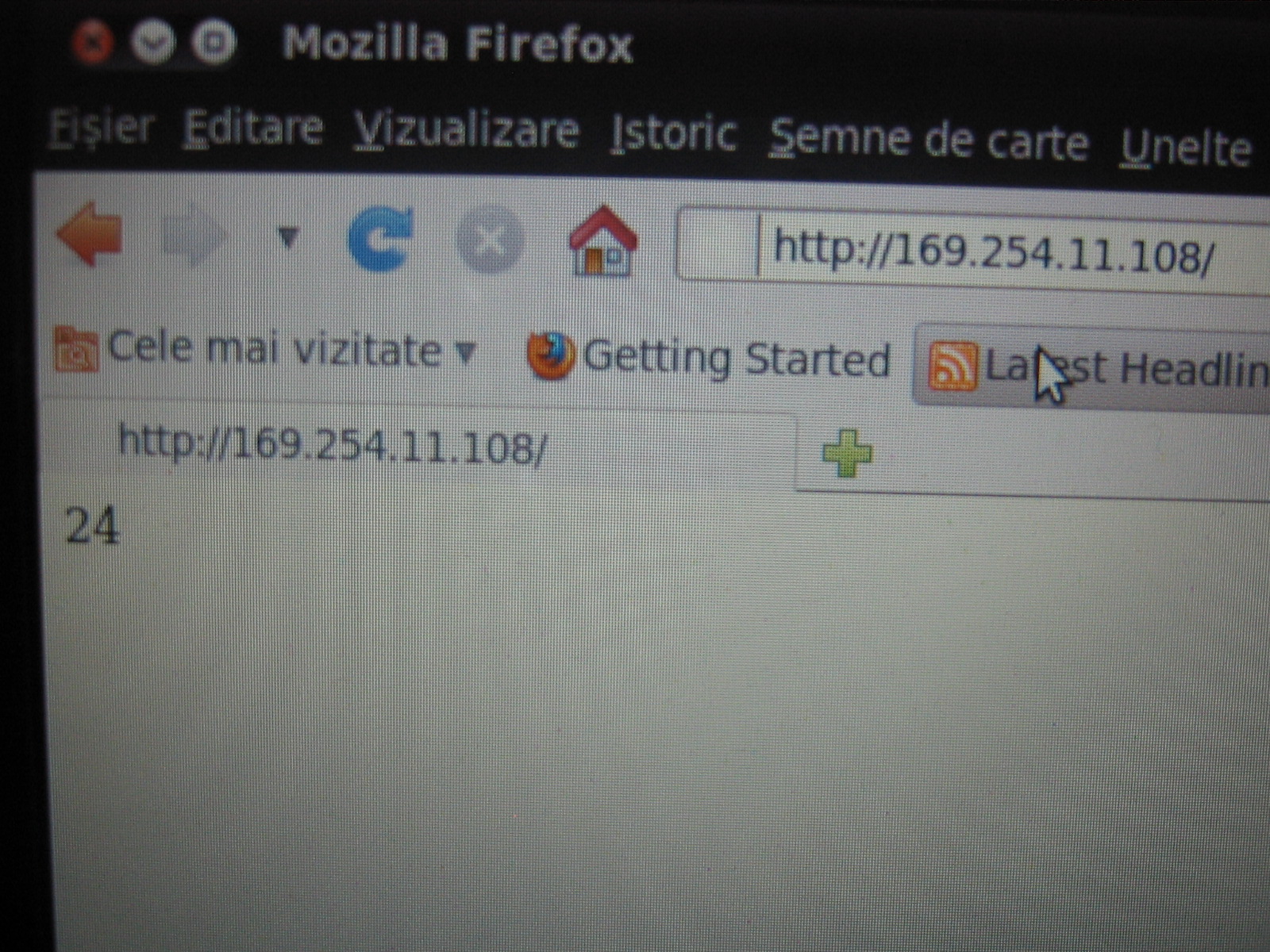

• It works!

• Cablurile RS232 variaza de la dispozitiv la dispozitiv
• Facilitatea de logging pe interfata seriala este cu adevarat utila
• Senzorul de temperatura LM35 este cu adevarat simplu de interfatat cu Atmega16
• Atmega16 si enc28j60 sunt chip-uri fiabile, facand fata greselilor pe care le-am facut pe parcursul dezvoltarii proectului
• Driver-ul pe windows aproape ca nu merge deloc pe Windows7 x64 ⇒ mai bine nu incercati sa lucrati pe Windows (Ubuntu 10.04 Lucid Lynx cu pachetele necesare este tot ca va trebuie)

Ultima versiune a software-ului pentru ATMEGA 16 este disponibila in arhiva de mai jos: temposerver.zip

Pentru a programa un uC sunt necesari urmatorii pasi:

• Dezarhivati arhiva intr-un folder
• cd in folder-ul lab6/default
• rulati: make
• conectati placuta prin USB
• rulati: sudo ./avrusbboot lab6.hex
• uC este programat!

• 11 Mai - am achizitionat toate piesele necesare
• 12 Mai - Am realizat lipiturile componentelor pe placute
• 13 Mai - primul test: big fail
• 14 Mai - zi de dat cu capul - interfata ethernet arata ca realizeaza link si primeste pachete, insa nu raspunde la acestea. Planific sa folosesc interfata seriala pentru logging.
• 15 Mai - dupa ce refac un cablu, reusesc sa folosesc interfata RS232 pentru logging si debugging. Reusesc sa pun la punct codul si lucrurile incep sa mearga.
• 15 Mai, 18:00 - proiectul functioneaza asa cum trebuie!

• Laborator timere si USART : http://elf.cs.pub.ro/pm/wiki/lab/lab2
• Laborator webserver : http://elf.cs.pub.ro/pm/wiki/lab/lab5
• Interfata atmega16 - lm35 : http://extremeelectronics.co.in/avr-tutorials/interfacing-temperature-sensor-lm35/
• Dataseeht atmega16 : http://www.atmel.com/atmel/acrobat/doc2466.pdf
• Datasheet enc28j60 : http://ww1.microchip.com/downloads/en/DeviceDoc/39662b.pdf
