Nume : Marina Ciocea
Grupa : 332CA

Scopul acestui proiect este obtinerea unui cub de leduri 4x4x4 care sa se aprinda in ritmul muzicii citite de pe un card SD si redata pe un speaker.

• Cubul este format din 64 de leduri
• Aprinderea ledurilor este controlata de Atmega16
• Ledurile se aprind in ritmul muzicii
• Muzica este citita de pe un card SD si redatat pe un speaker

• Cubul este conectat la microcontroller pe 20 de porturi
  • 16 conexiuni pentru 16 leduri dintr-un nivel al cubului
  • 4 conexiuni pentru cele 4 niveluri ale cubului

• Lista piese
  • 64 leduri
  • 16 rezistente 270 Ω
  • 4 tranzistori 337BC
  • 4 rezistente 2,2kΩ
  • 1 difuzor
  • 1 condenstator 100μF 35V
  • 20 jumperi
  • 3 rezistente 1,8kΩ
  • 3 rezistente 3,3kΩ
  • 1 slot card SD
  • 1 card SD

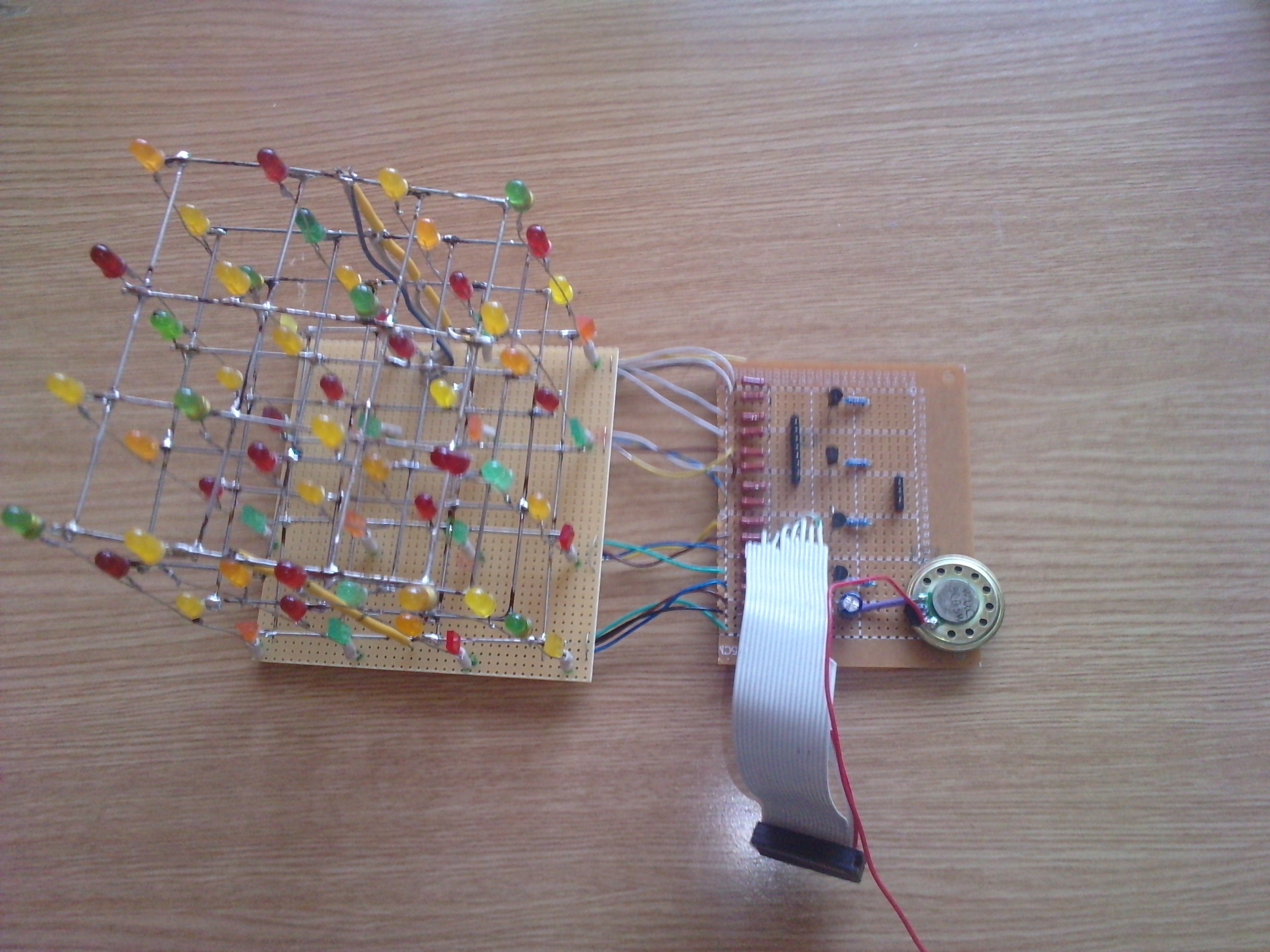

• Cub de leduri

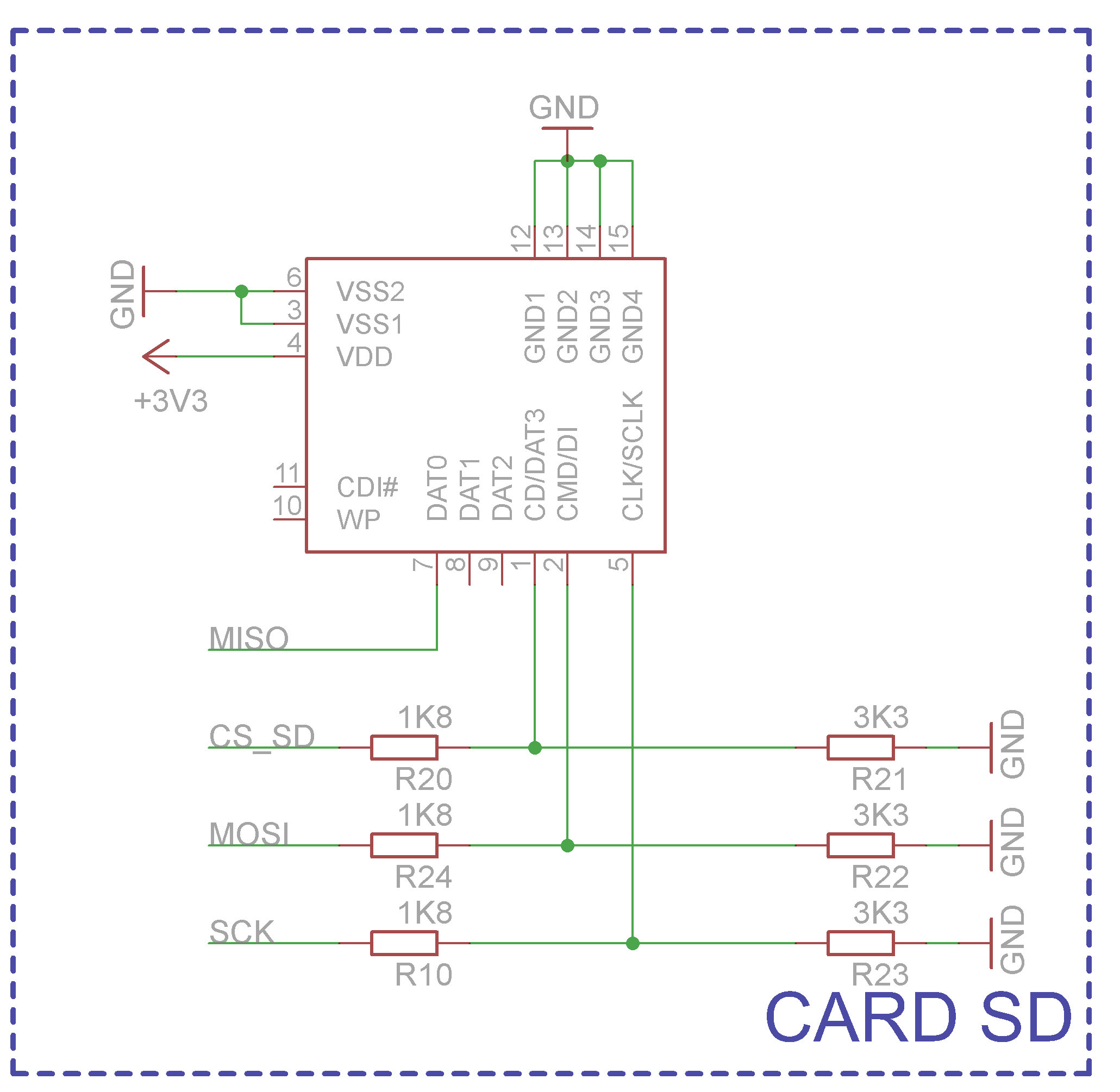

• Card SD

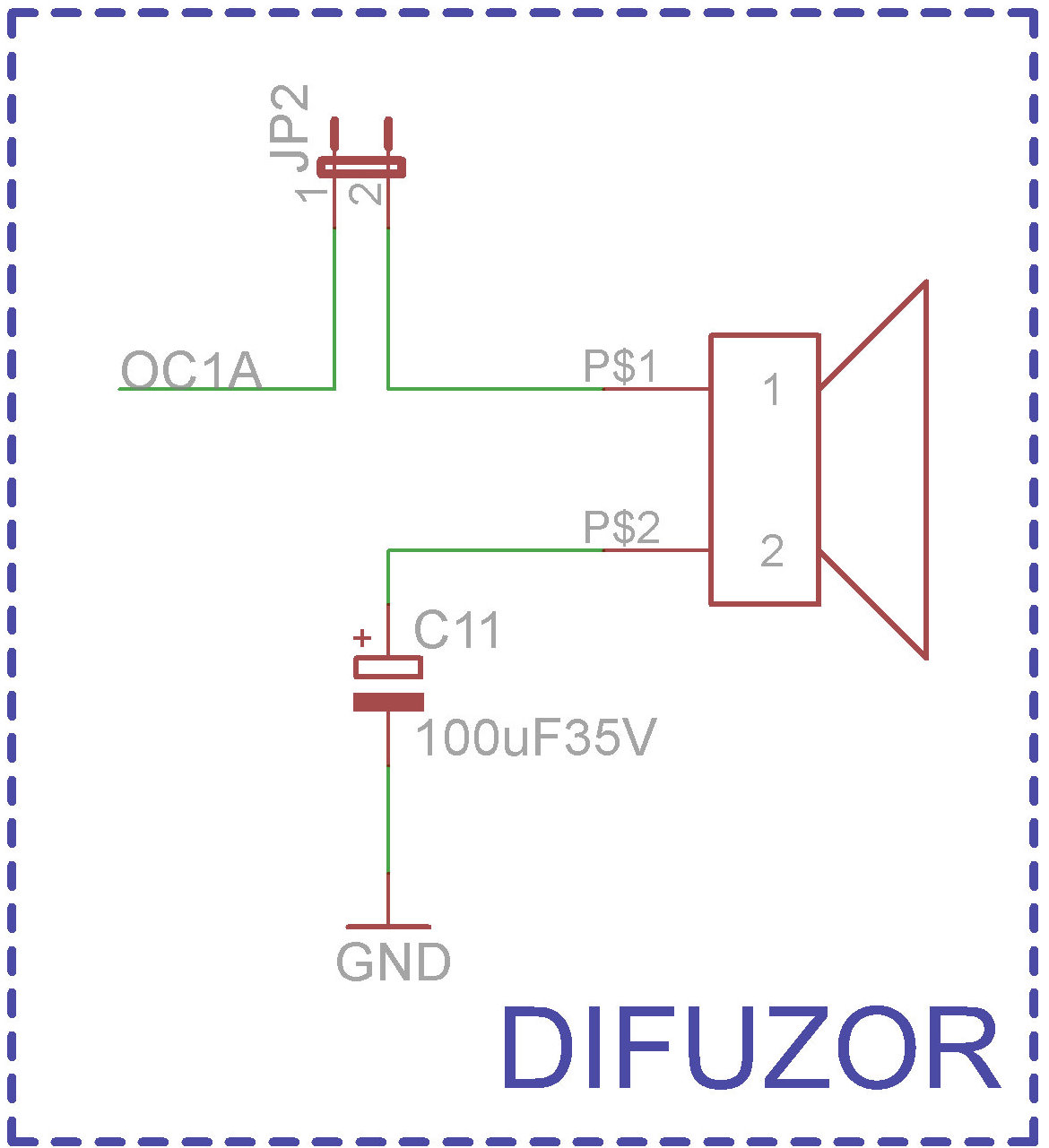

• Speaker

• Pentru citirea fisierelor .wav de pe card am folosit sursele sistemului de fisiere Petit FAT Filesystem prezentat la laborator[1]
• Pentru aprinderea ledurilor in ritmul muzicii am folosit metoda prezentata in laborator[1] (cu intervale de amplitudine).
• De foarte mare ajutor in aprinderea ledurilor pe etaje au fost sursele de la [2]
• Arhiva surse: sursepm.zip
  • [1] lab4
  • [2] LED-Cube-4x4x4

• Realizarea proiectului a necesitat multa rabdare pentru lipirea componentelor
• Intrucat acest proiect este foarte popular am gasit multe informatii utile pentru realizarea lui
• In final, proiectul este foarte simpatic

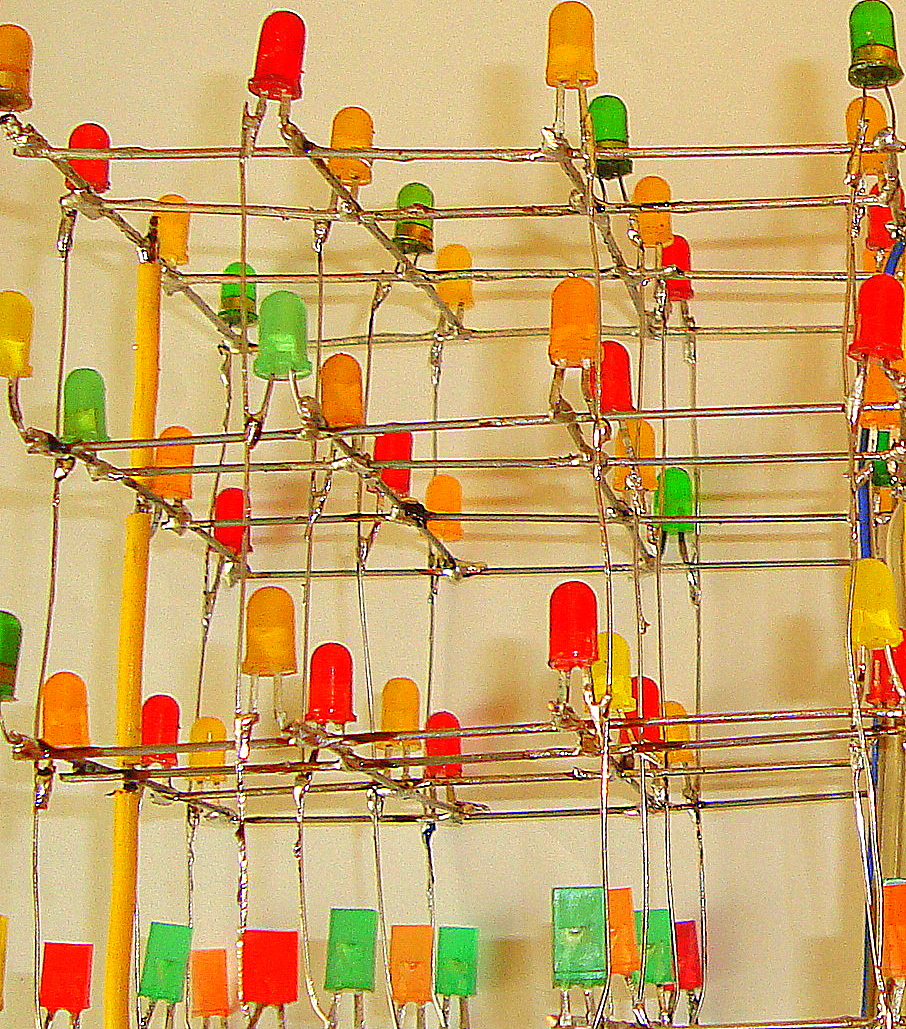

• Model Led cube:
  • watch
