Cubul 3D aprinde ledurile in functie de numitit parametrii ai unei melodii care este redate.

Scopul lui este de divertisment.

Cubul te delecteaza in timp ce asculti melodile tale preferate.

Schema bloc

Am organizat ledurile in 4 etaje a cate 16 lideri, ledurile sunt legate pe acelasi etaj prin catod si pe etaje adiacente prin inod.

Etajele sunt controlate prin intermediul a patru tranzistoare.

Lista de piese

1. 64 led-uri de diverse culori
2. 16 rezistente 100 ohmi
3. 4 tranzistoare 337BC
4. 4 rezistente 2 Kilo Ohmi
5. 1 difuzor 0.5W 8 Ohmi
6. 1 Slot card SD
7. 2 Diode 1N4001
8. 3 rezistente 3.3 Kilo Ohmi
9. 3 rezistente 1.8 Kilo Ohmi
10. 1 Card SD
11. 1 condenstator 100 microF 35V
12. placuta realizata la laborator

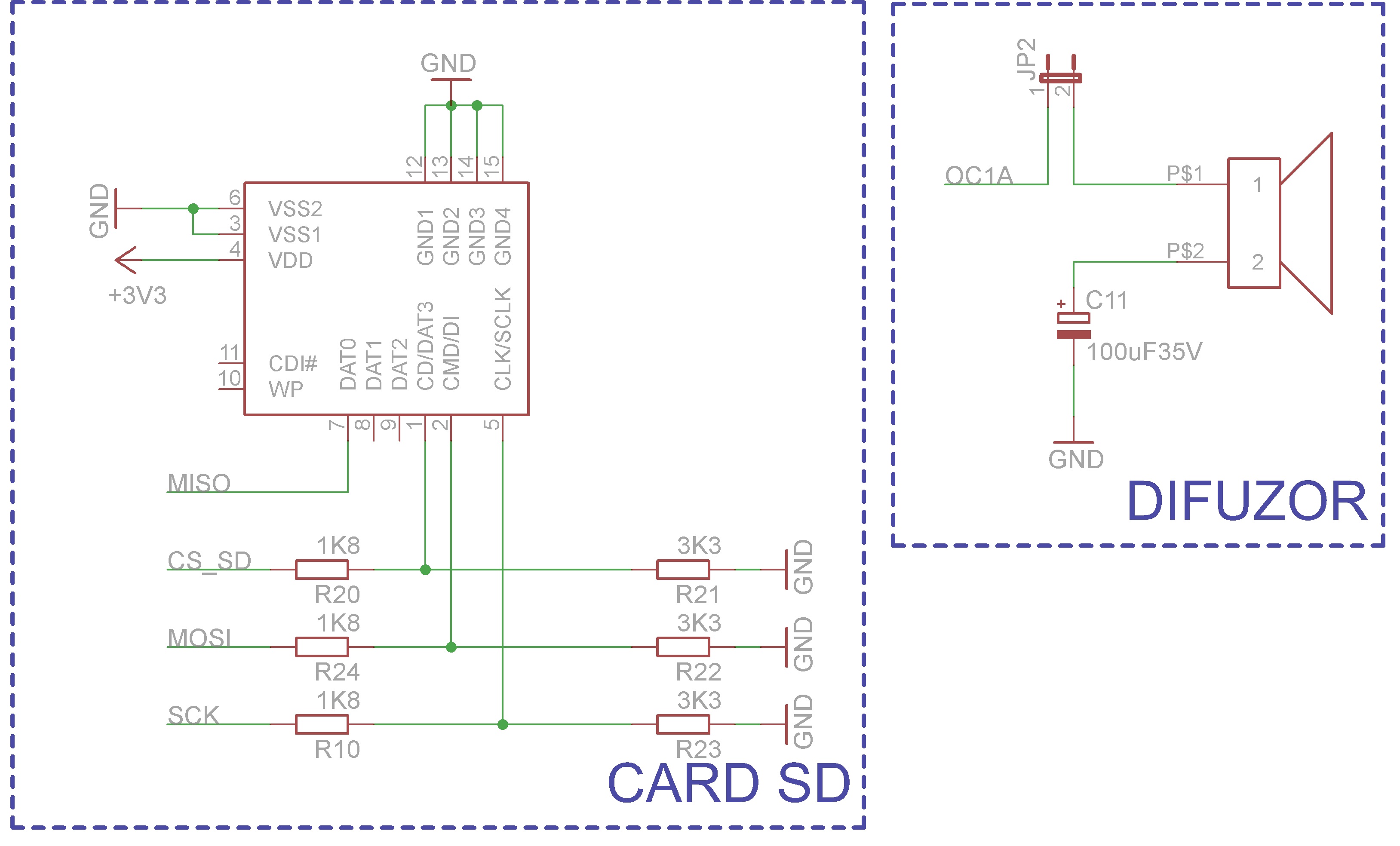

scheme electrice

Am realizat proiectul pe linux in vim.

Pentru lucrul cu cardul SD am folosit PFF din laboratorul 4

Algoritmul prin care sunt aprinse ledurile in functie de ritmurile melodiei se bazeaza pe sampleling-ul amplitudinii.

In descrierea algoritmului am pornit de la laboratorul 4

Proiectul este functional.

Se poate imbunatati algoritmul dupa care se aprind ledurile.

Proiecul este simpatic. Il recomand celor care sunt la primul proiect de acest gen.

Am intampinat mici dificultati in realizarea partii soft in mare parte datorita faptului ca nu am avut un cablu serial la indemana cu care sa fac debugging.

Proiectul nu e greu dar realizarea cubului e migaloasa.
