Led Cube 4x4x4
Introducere
Led Cube 4x4x4 prezinta un cub 3D de leduri ce simuleaza diferite animatii.
Scopul proiectului este unul pur decorativ, utilitatea acestuia fiind un acesoriu ambiental.
Argumentul convigator pentru alegerea temei a fost vizualizarea diferitelor demonstratii ce
au implicat un mic efort hardware si software pentru a realiza un spectacol de lumini.
Descriere generală
Led Cube-ul se va conecta la atmega16 prin 16 linii de date.
Hardware Design
Componente necesare:
| Componente | Cantitate |
|---|---|

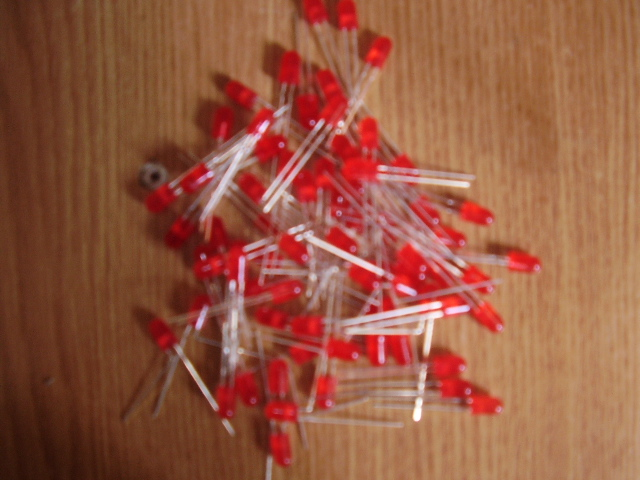

| Led | 64 |

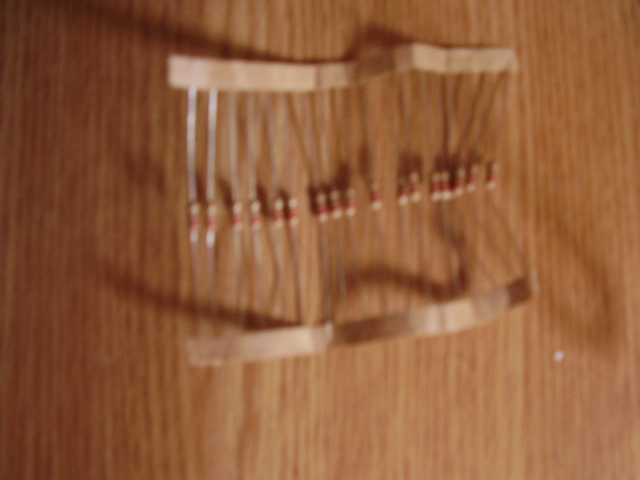

| Rezistenta 100 ohm | 16 |

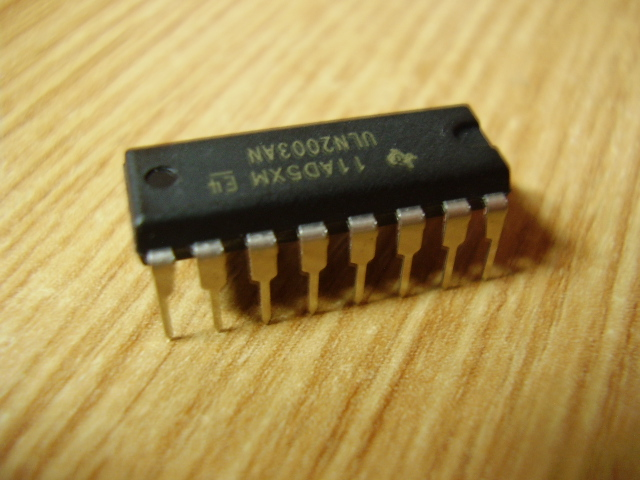

| ULN2003an | 1 |

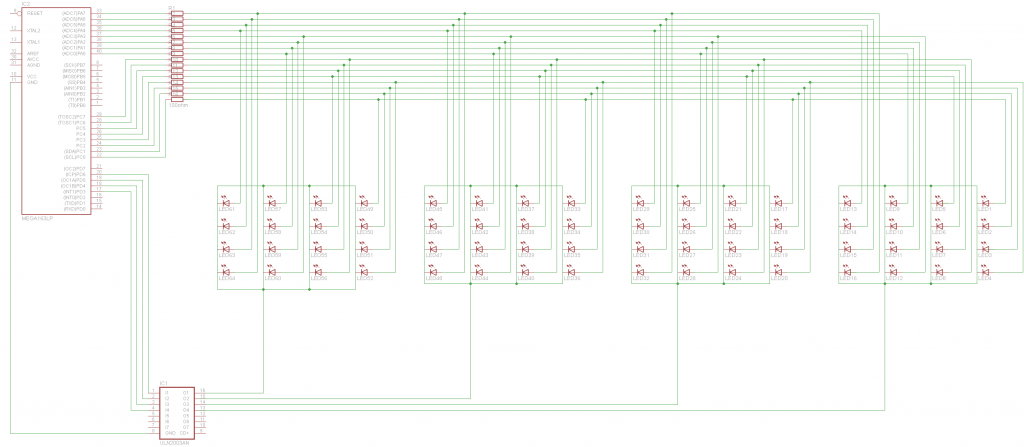

Folosind aceste componente, putem realiza un cub urmarind urmatoare schema:
Etapele construtiei cubului:

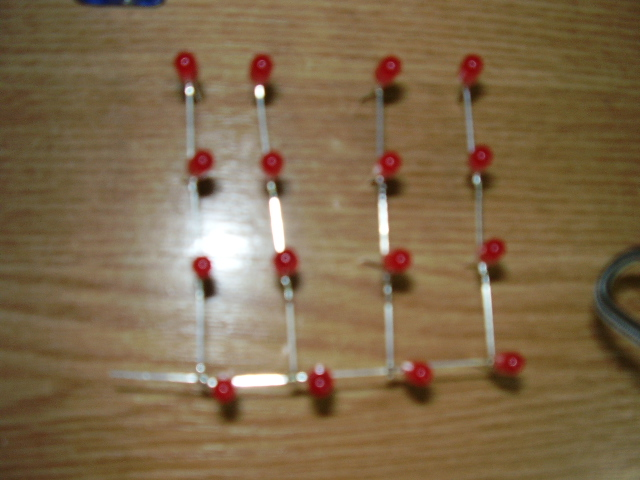

- Construirea etajelor

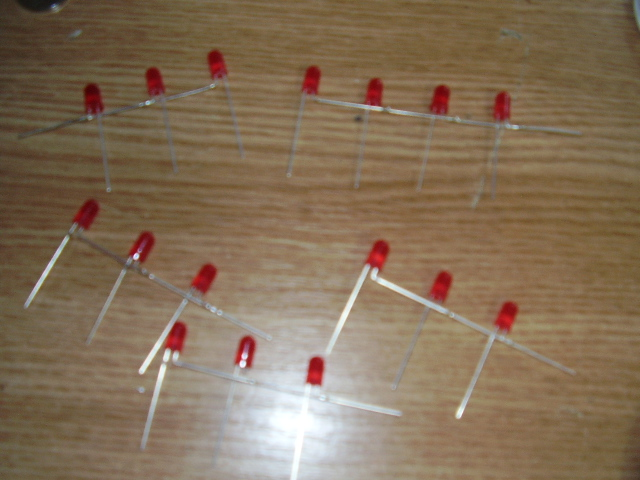

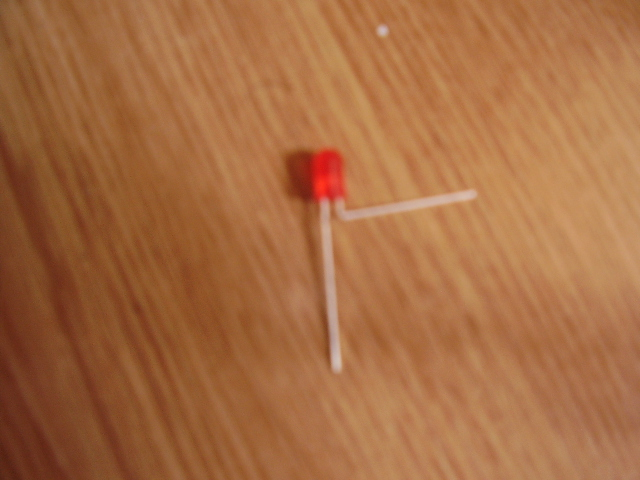

Pentru contruirea cubului,am pornit de la o constructie modulara prin realizarea a 4 etaje de cate 16 leduri fiecare. Catodurile ledurilor se indoaie la 90 de grade si se unesc in linie.
Un catod este lasat liber, avand rolul de GND pentru tot etajul.
- Conectarea etajelor

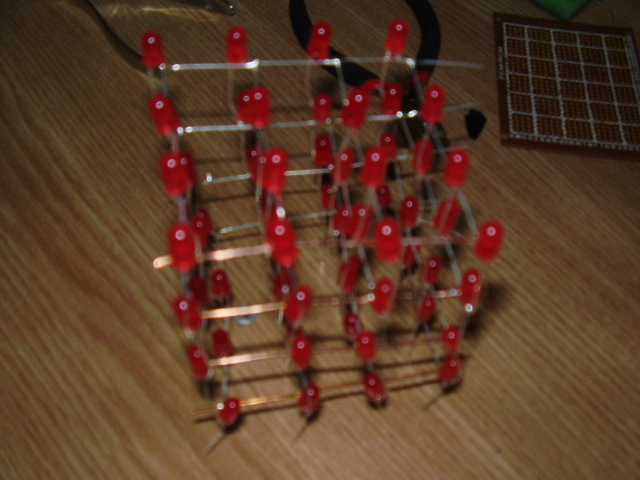

Dupa ce am realizat toate etajele, putem incepe a le conecta, legand anodurile pe coloana.
- Conectarea cu atmega16
Fiecare linie din cub va fi conectata pe cate un pin pe porturile A si C. Selectia etajelor se va realiza prin conectarea a 4 pini prin ULN2003 pe portul D.
Software Design
Reprezentarea logica a cubului se face printr - o matrice de 4 x 4,unde coordonatele sunt axele x si y. Crearea efectului de ploaie se realizeaza prin fixarea unor leduri pe ultimul layer si shiftarea acestora pe coloana.
Rezultate Obţinute
Din cauza lipsei de timp, nu am reusit sa termin proiectul.
Concluzii
O sa le furnizez dupa terminarea proiectului.
