Prezentarea pe scurt a proiectului:

• Ideea principala a fost sa realizam un joc de sah player-vs-player, fiecare dintre jucatori putand sa foloseasca propria sa placuta pentru a muta la runda sa.
• Cele doua placute urmau sa foloseasca un display color cu o rezolutie suficient de mare pentru afisarea unei table de sah si un set de butoane pentru realizarea facila a mutarilor.
• Nu am stabilit de la inceput cum anume se va realiza comunicatia intre cele doua placi.

Proiectul este constituit din 3 parti principale care sunt interconectate. Acestea sunt:

• componentele centrale sunt reprezentate de placile concepute pentru prima etapa a proiectului. Acestea sunt controlate de microcontroller-ul ATMEGA 16 care se va ocupa cu gestionarea intrarilor de la mediul de input( interactiunea cu utilizatorul): numpad-ul si reprezentarea modificarilor facute de acesta cu ajutorul unui display.

• display-ul de Nokia 3310( initial 6100) folosit pentru output.

• numpad-ul 4×3 folosit la preluarea datelor de intrare.

• Sistemul de interconectare cu cealalta placuta(atat input cat si output).

Aici puneţi tot ce ţine de hardware design:

• listă de piese
• 10 rezistente 3k3
• 10 rezistente 1k8
• 2 display-uri nokia 3310
• 3 display-uri nokia 6100
• 4 diode 1N4004
• 2 condensator polar 10μF
• 1 rezistenta 1k
• 3 rezistente 1k5
• cabluri de legatura(UTP)
• placuta cablaj(pentru nokia 6100)
• placuta test(pentru nokia 3310)

• scheme electrice/datashet-uri gasite la adresele:
  • http://thomaspfeifer.net/nokia_6100_display_en.htm
  • http://gnuarm.alexthegeek.com/lcd/Nokia_6100_LCD_Display_Driver.pdf

• mediu de dezvoltare: gEdit
• limbaj de programare: C
• compilator: WinAVR

Pentru ambele display-uri am gasit o serie de api-uri ce pun la dispozitie functii precum:

• void LCD_init ( void );
• void LCD_clear ( void );
• void LCD_update ( void );
• void LCD_gotoXY ( unsigned char x, unsigned char y );
• void LCD_writeChar ( unsigned char character );
• void LCD_writeChar_megaFont ( unsigned char character );
• void LCD_writeData ( unsigned char data );
• void LCD_writeCommand ( unsigned char command );
• void LCD_writeString_megaFont ( char *string );
• void LCD_writeString_F ( const char *string);
• void LCD_setPixel ( unsigned char x, unsigned char y);
• void LCD_clearPixel ( unsigned char x, unsigned char y);
• void LCD_drawLine ( unsigned char x1, unsigned char y1, unsigned char x2, unsigned char y2 );
• void LCD_drawBorder (void );
• void LCD_drawSplash (void );
• void delay_ms ( int millisec );
• void spi_init(void);

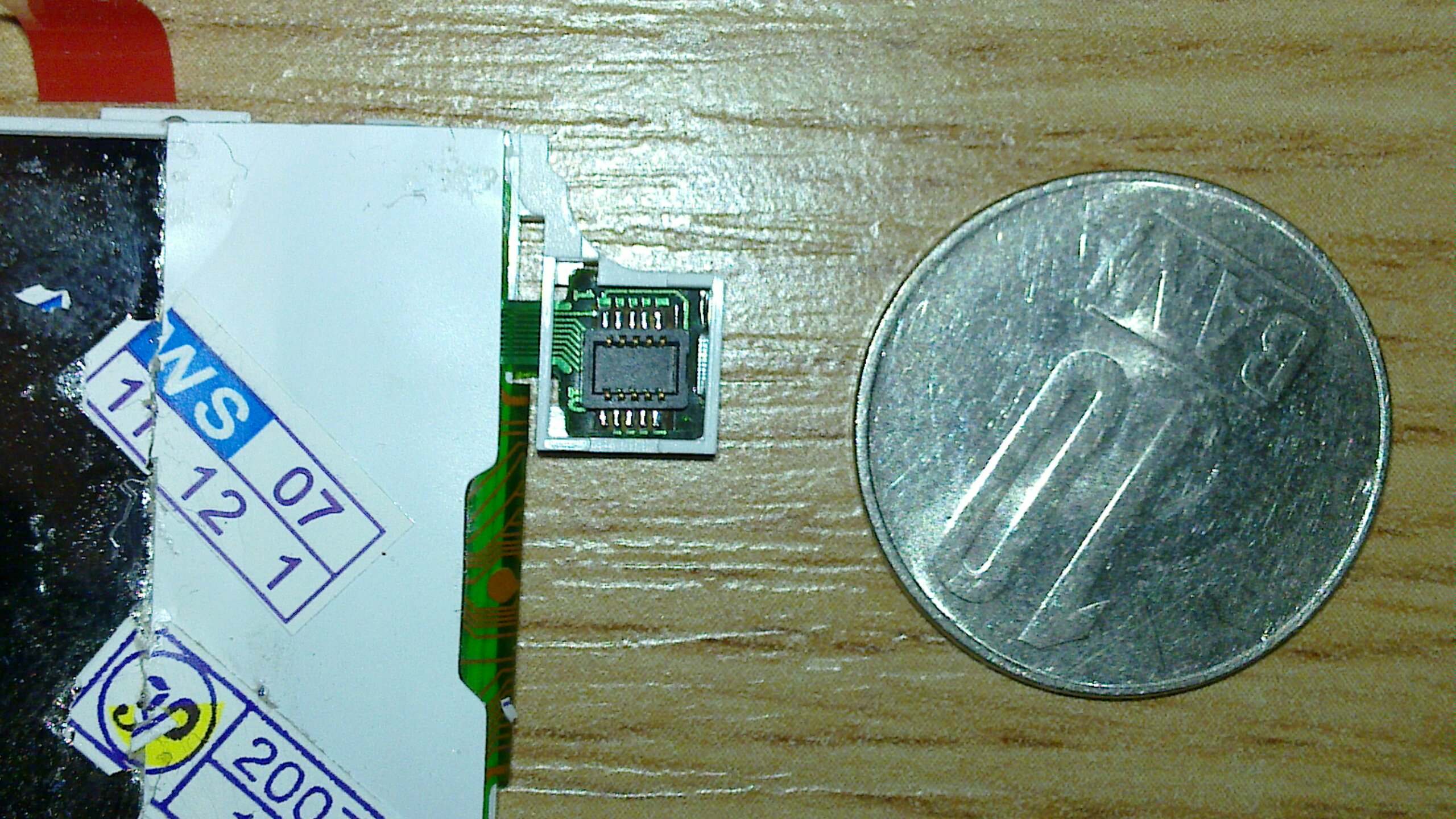

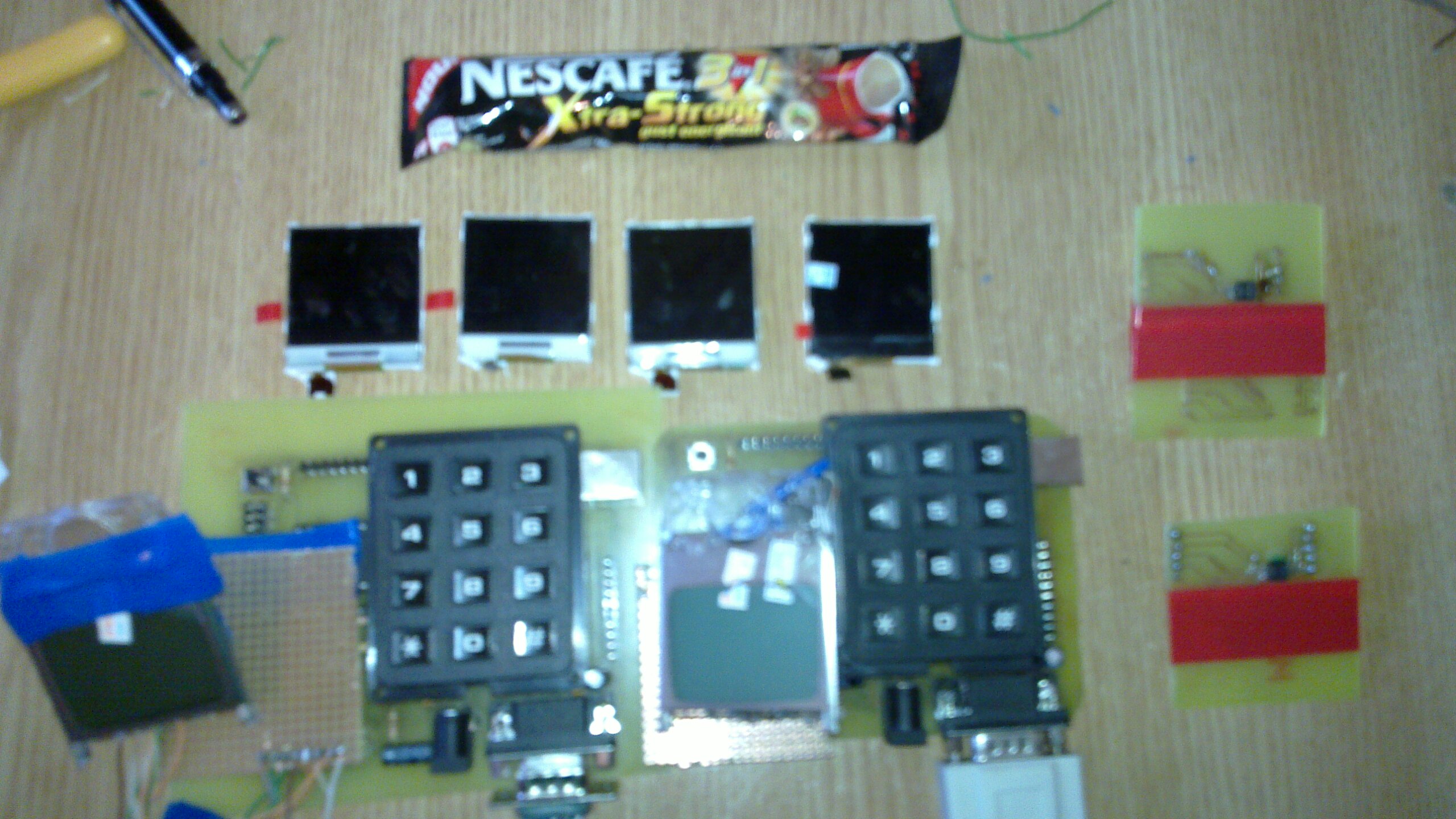

• Initial am pornit de la idea de a conecta la fiecare dintre cele doua placute un display de nokia 6100 (color). Datorita conectorilor extremi de mici si a lipsei de vendori pentru conectorii respectivi, am fost nevoiti sa realizam un mini-pcm pentru conectarea display-ului. Probleme au aparut pe tot parcusul dezvoltarii proiectului si nu s-a putut realiza interfatarea completa cu display-ul de nokia 6100. Neavand alta alternativa, am trecut la modelul 3310(alb-negru) si am avut succes in interfatare, dar anumite defectiuni la pcb-urile pentru etapa 1 au dus la nefinalizarea proiectului.

• Am reusit sa interfatam un numpad la fiecare dintre cele doua placute, fiind o solutie mult mai eficienta decat conectarea mai multor butoane.
• Am incercat de asemenea conectarea celor doua placute folosind portul serial, insa nu am reusit sa obtinem o conexiune stabila.

• Interfatarea display-urilor s-a dovedit mai dificila decat s-a crezut initial si recomandam achizitionarea unei placute(breakout board nokia 6100 lcd) complete de pe sparkfun pentru cei ce doresc sa interfateze un display color cu o rezolutie decenta.
• Proiectul a fost o oportunitate pentru a castiga experienta si suntem convinsi ca data viitoare cand vom fi pusi in fata unei asemenea provocari rezultatele obtinute vor fi mai concludente.

• http://www.myplace.nu/mp3/nokialcd.htm
• Nokia 3310 LCD model for Proteus http://www.8051projects.net/downloads217.html
• Nokia 3310 LCD driver http://fandigunawan.googlepages.com/lcd_pcd8544_v026rev1.zip
• Nokia 3310 LCD Datasheet http://www.myplace.nu/mp3/files/pcd8544.pdf
