Proiectul consta in 64 de leduri ,care sunt asezate in farma de cub ,fiecare latura a cubului avand 4 leduri .Scopul acestui cub este de a reda diferite animatii sau jocuri de lumini .Aceste leduri vor fi controlate din microcontrolerul ATmega16.

Pentru controlul celor 64 de leduri ,cate unu ar fi imposibil deoarece nu sunt indeajunsi pini ai microcontrolerului si de aceea am implementat varianta gasita aici ledcube4.pdf.Si anume de a face 4 planuri , pe veritcal ledurile avand catodul legat intre ele ceea ce ne 4 fire care vor fi puse in colectorul tranzistorului care va fi pus la masa ,acestea vor fi liniile .Anodurile sunt legate intre ele pe coloane ele dand astfel 16 fire care vor fi legate la rezistete iar apoi vor intra in microcontroler astfel vom avea 16+4=20 de fire care vor trebui legate la mocrocontroler numar mic de fire fata de 64 daca am fi vrut sa controlam individual un led .

Aici puneţi tot ce ţine de hardware design:

1. 64 leduri
2. 4 rezistente 2k2
3. 16 rezistente 220
4. 4 tranzistori NPN Tranzistor BCN338

• AVRStudio

Displayul pe cubul 3D este obtinut prin compunerea unor imagini 2D, adica aprinderea planurilor in care sunt continute ledurile astfel incat sa se creeze impresia de perspectiva 3D.

O matrice 2×2 (OX si OY):

• elementele reprezinta o linie de leduri din cea de-a treia dimensiune(OZ).
• fiecare element din matrice e reprezentat pe un octet
• 4 din cei 8 biti vor indica care sunt ledurile aprinse de pe o coloana, la un moment dat.

arhive.zip

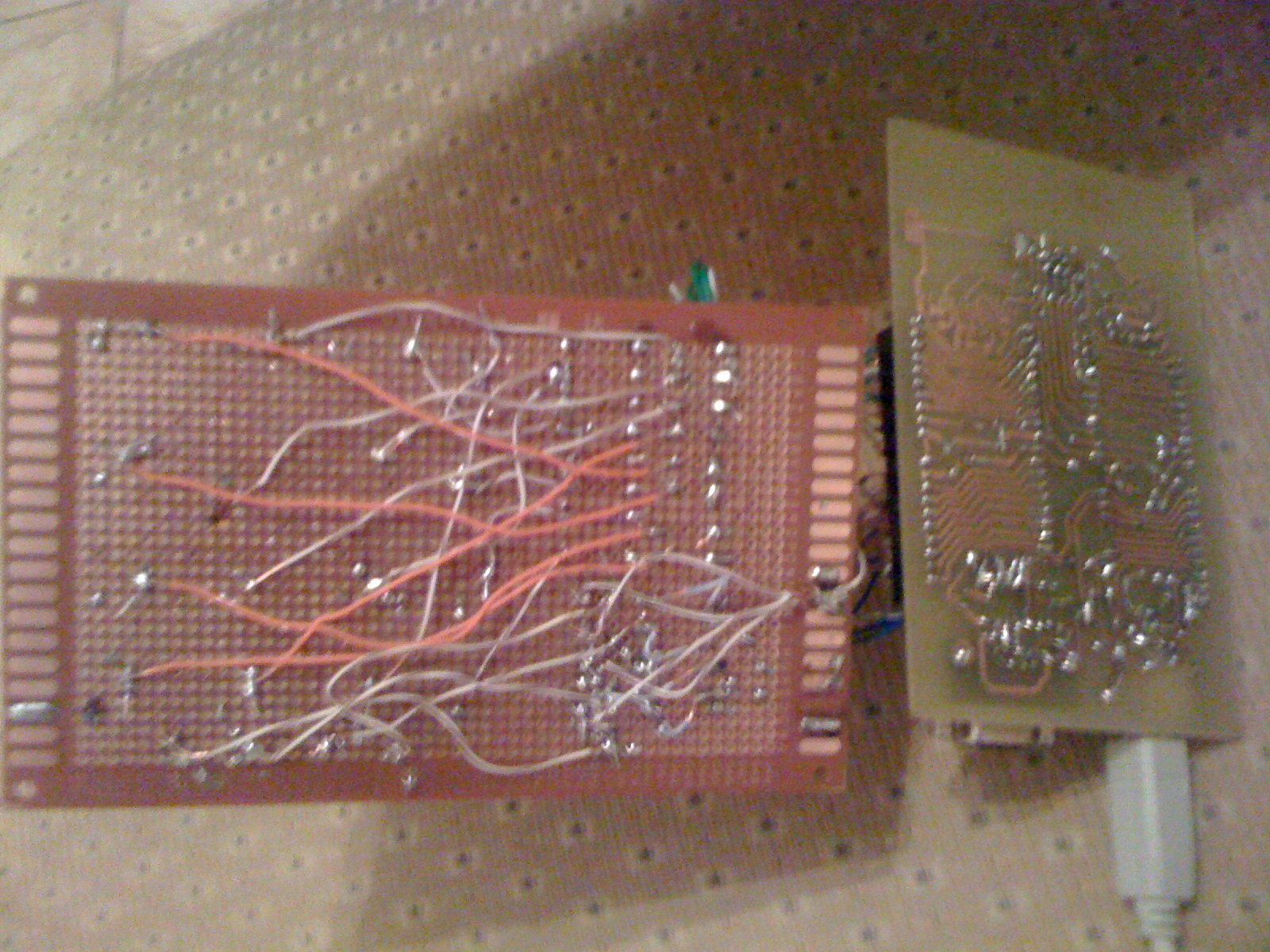

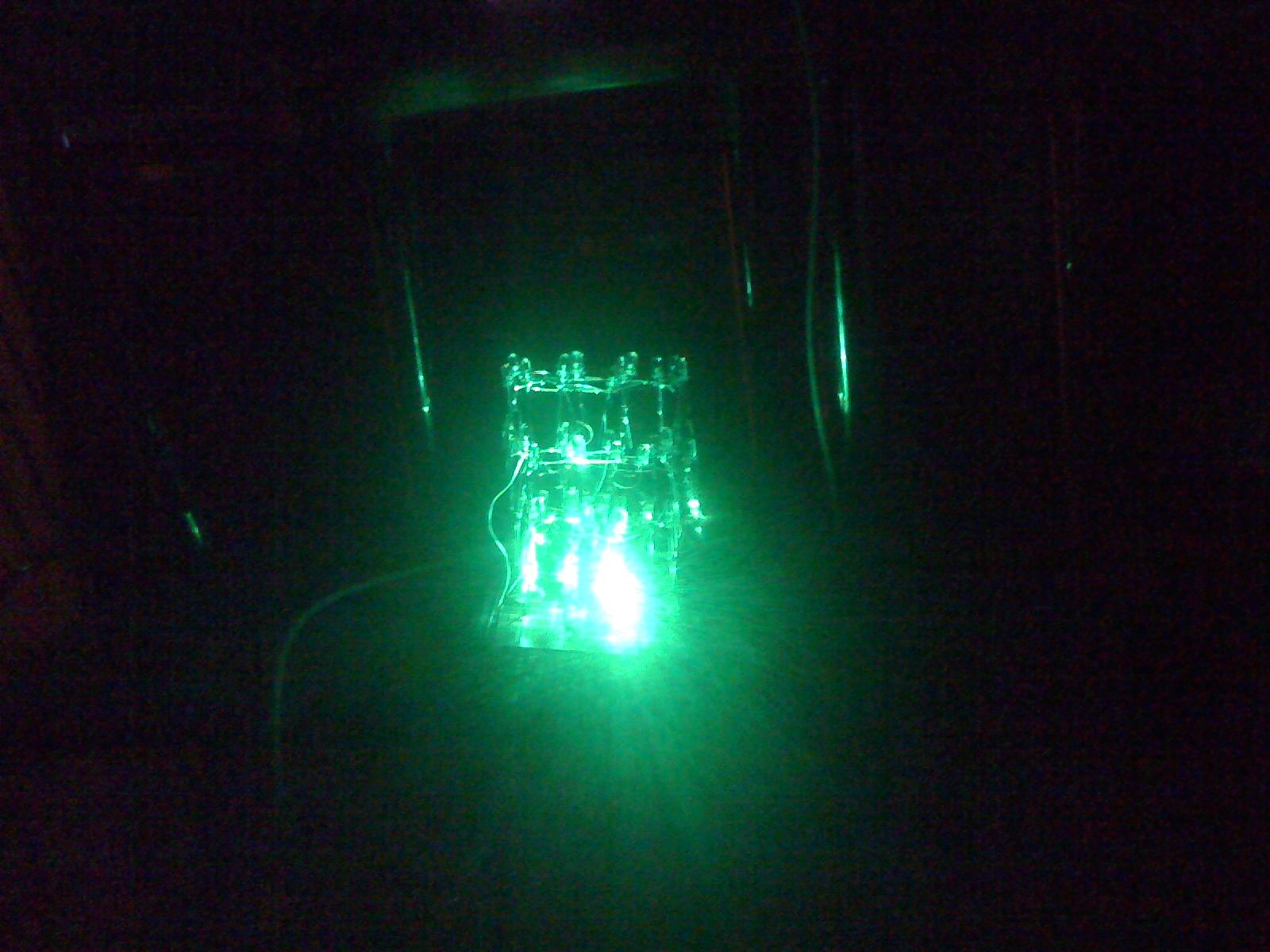

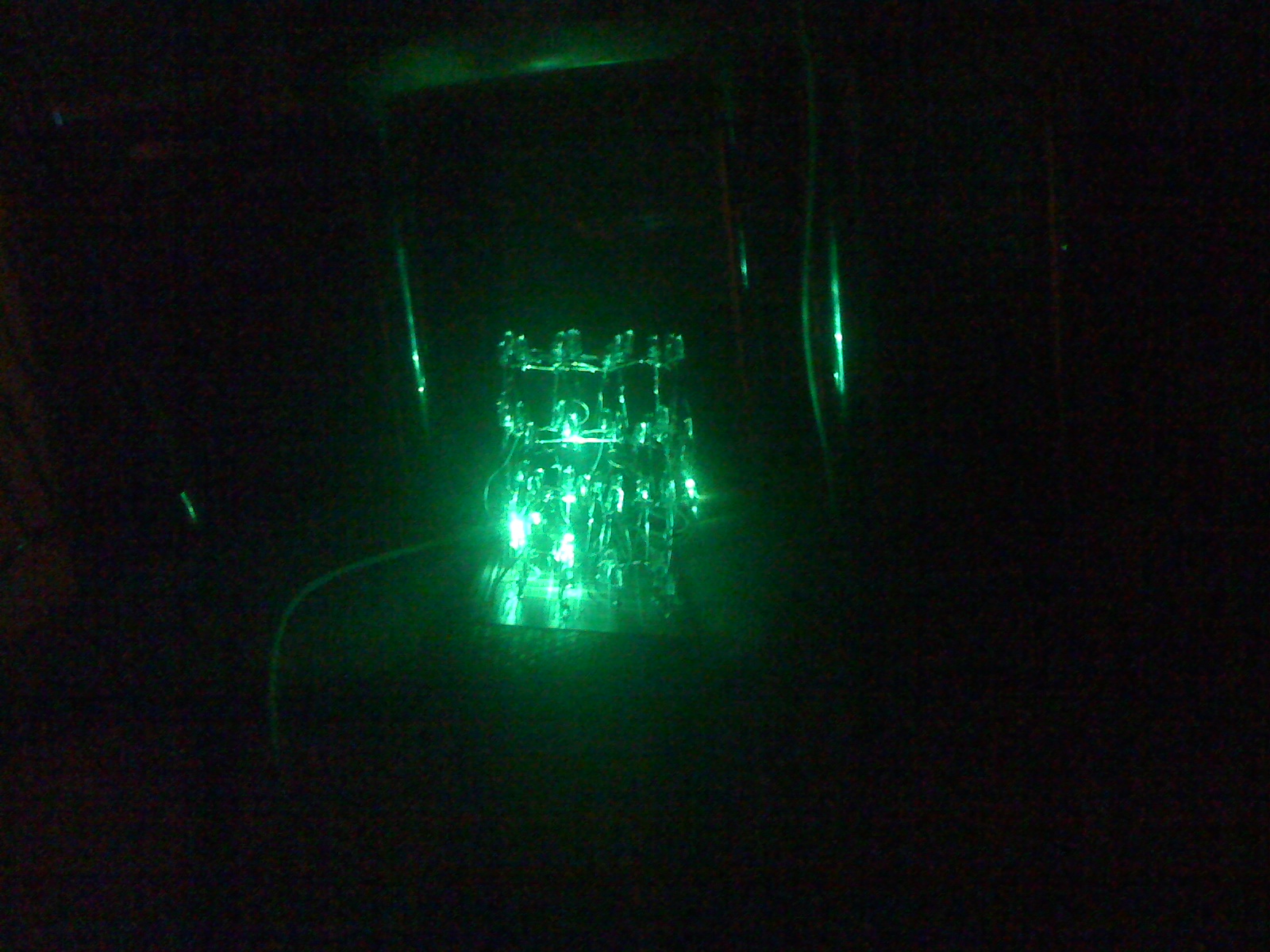

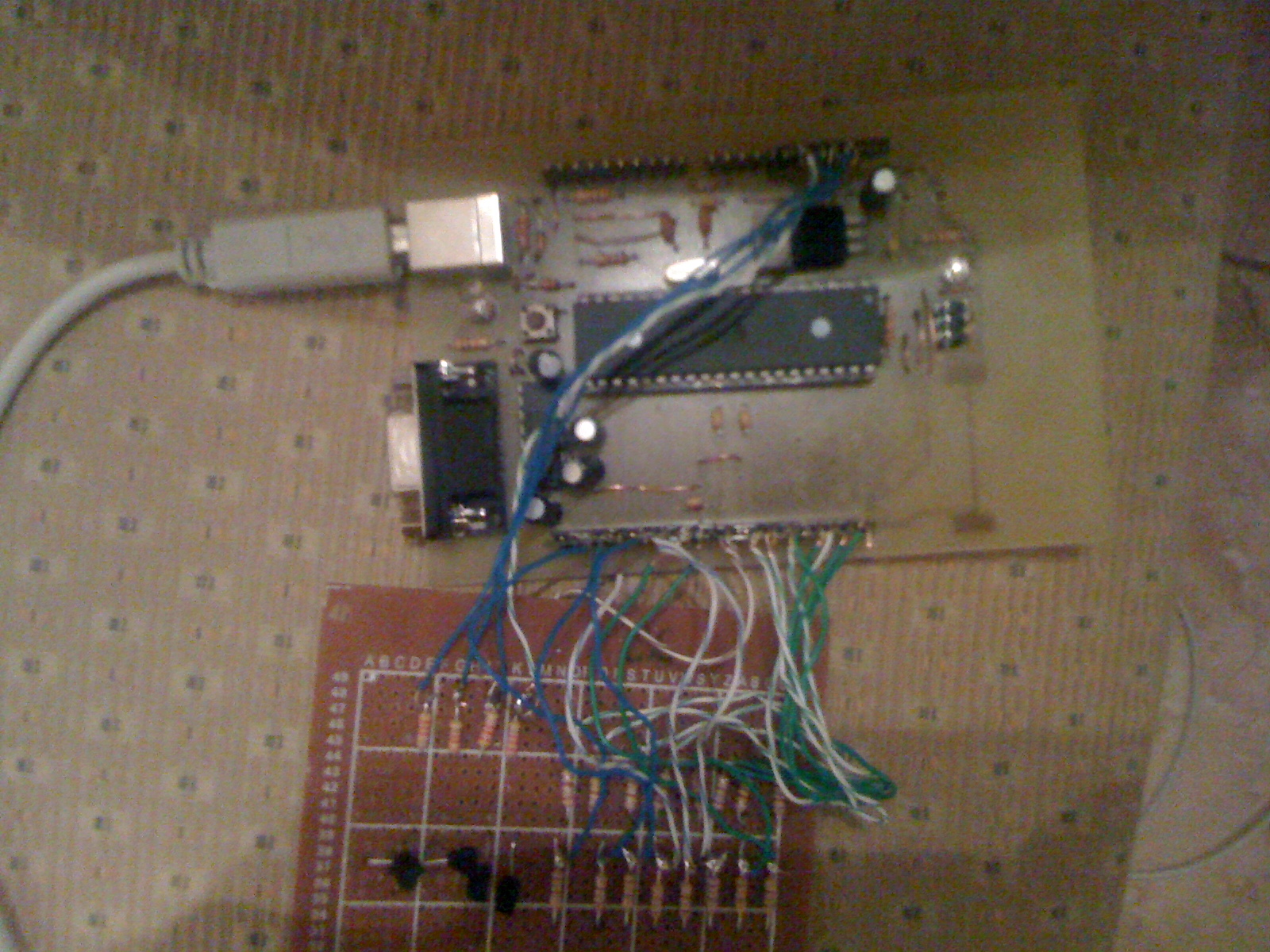

nu arata bine dar …

Proiectul este frumos de facut dar sa fiti pregatiti , nu ca mine care l-am lasat pe ultima suta si m-am apucat de el cam nepregetit .
