Descriere generala
Am implementat celebrul joc snake.
Hardware Design
Schema care e prezentata este una de principiu.
Petru a conecta pinii de date ai display-ului am folosit divizoare de tensiune cu rezistente de 3k3 si 1k8; Rezistennta de 3k2 fiind spre ground.
Pentru a obtine 3.3v am folosit doua diode 1n4007 pentru a limita tensiunea de la 5V la 3.3V. De mentionat este ca o dioda scade cu 0.7, deci tensiunea teoretica obtinuta este de 3.6V, in practicta este de 3.8V, dar displayul a suportat-o.
Lista de piese
| Componente | Cantitate |
|---|---|
| Push-button | 5 |
| Cablu banda 20 | 1m |
| Rezistente de 3K3 | 5 |
| Rezistente de 1K5 | 5 |
| Dioda 1N4004 | 2 |
| Mufe | 5 |
| Condesator 10uF | 1 |
Schema electrica
Software Design
Pentru interfatare am pornit de la arhiva prezenta pe http://www.quantumtorque.com/content/view/32/37/.
De aici am folosit funtiia de initializare cat si cea de transmitere date. La fiecare frame fac un update pe o matrice; dupa care updatez tot displayul.

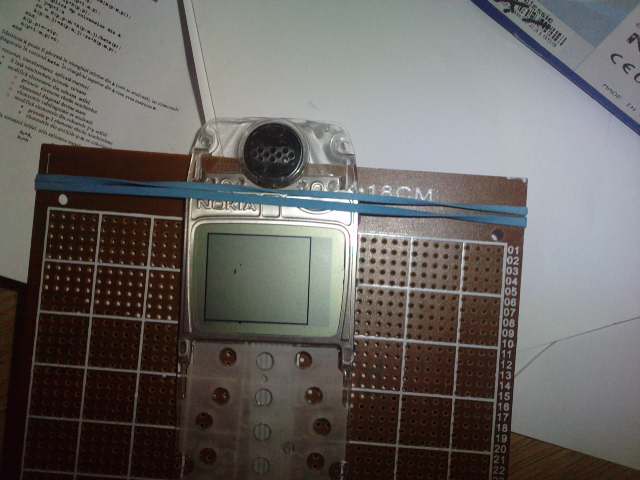

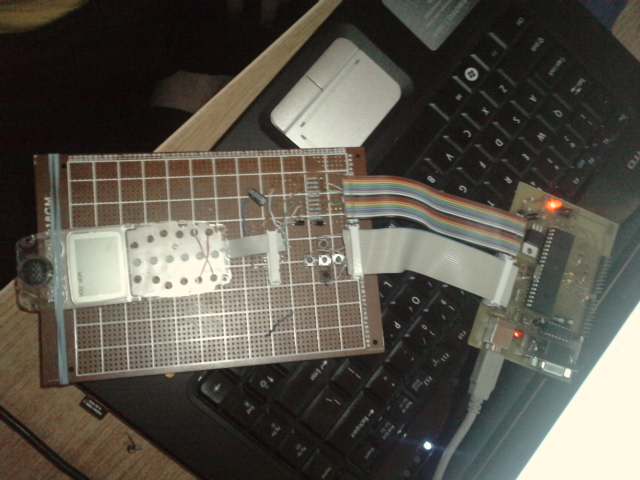

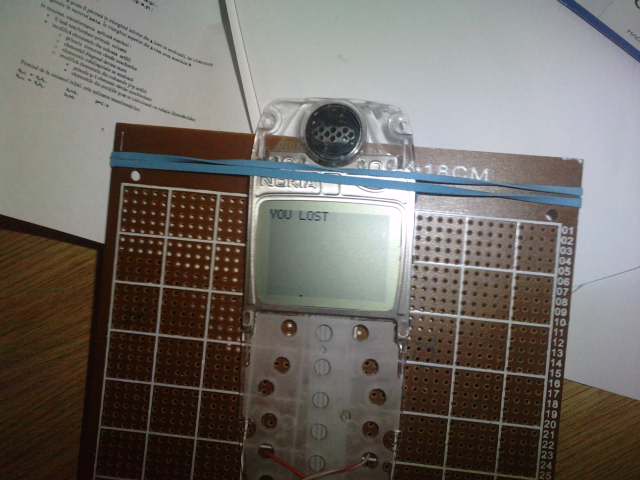

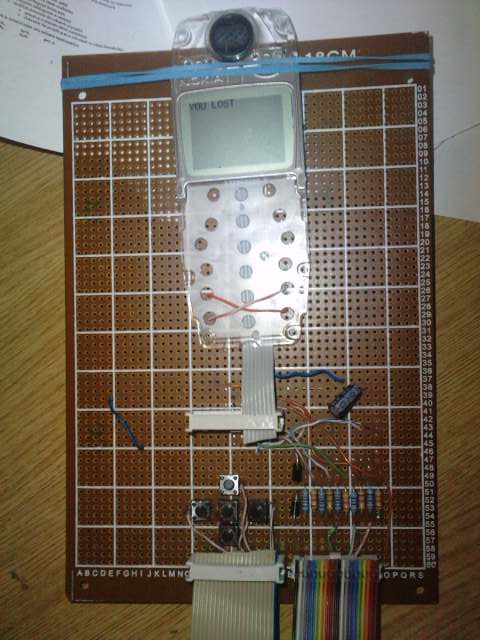

Poze
Bibliografie/Resurse
